折叠式快速部署便携应急桥梁结构

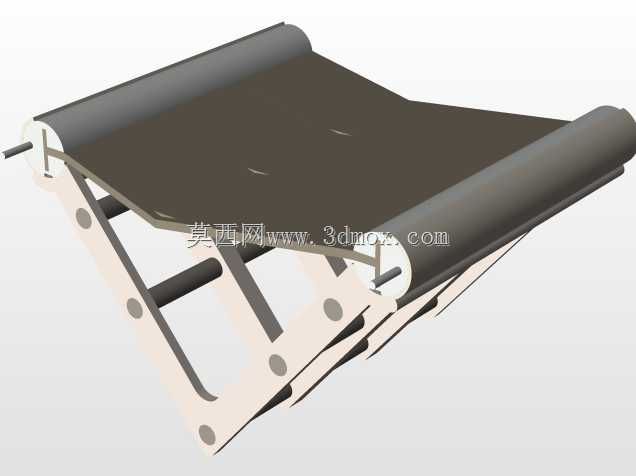

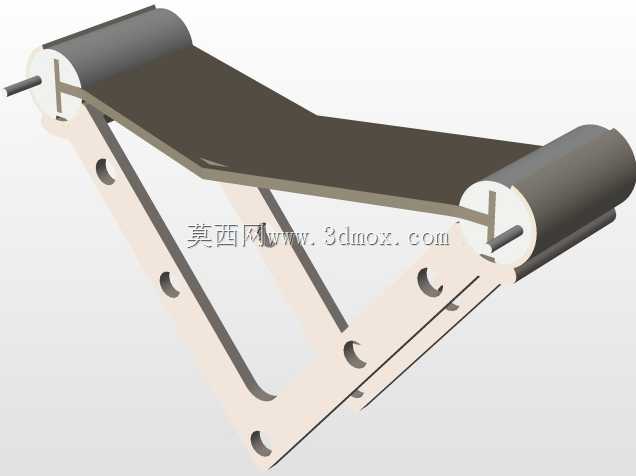

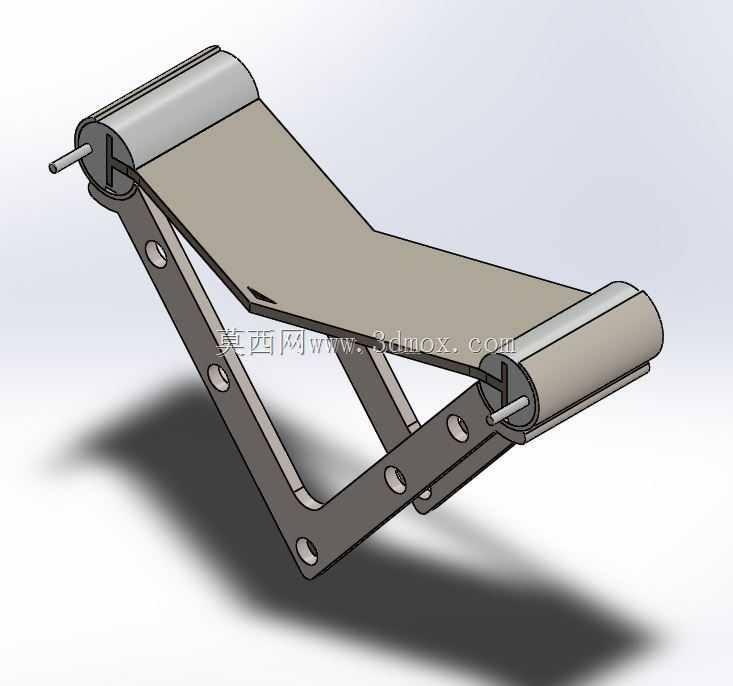

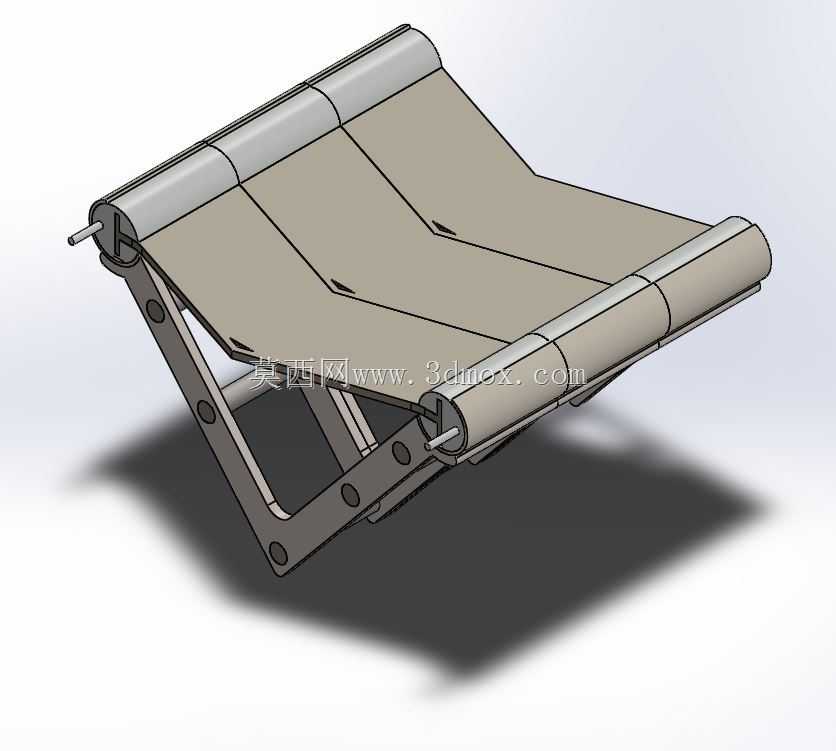

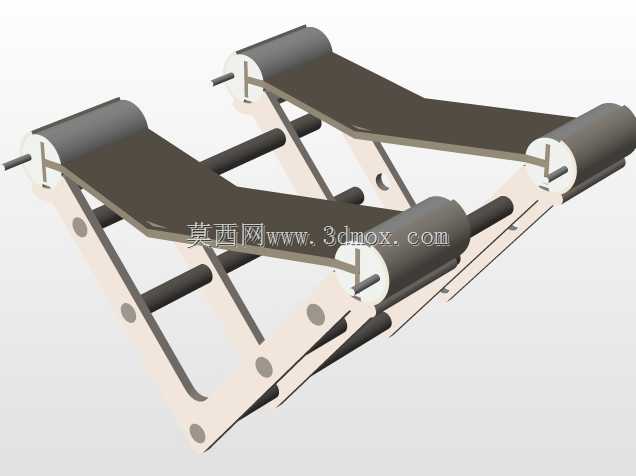

　　这款可折叠部署的桥梁结构，核心面向应急抢险、临时作业通行场景设计，可在沟壑、小型断口、临时作业坑面上方快速搭建通行通道，解决短距离跨障通行的刚性需求。整体结构采用对称式剪叉支撑作为承重骨架，桥面板采用分段铰接的卷收式设计，非部署状态下可将整段桥板沿两端的卷轴卷收，配合剪叉支架的折叠收拢，整体可压缩为规整的长条形单元，单组结构收拢后占用空间仅为展开状态的18%，可直接挂载在轻型作业车辆、应急背包外侧携带，无需大型吊装设备辅助转运。

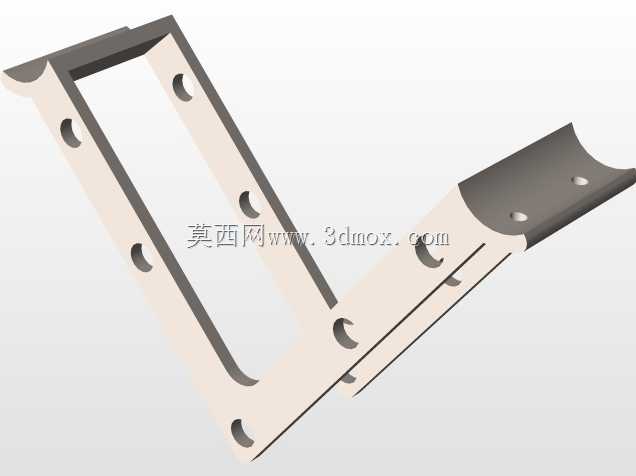

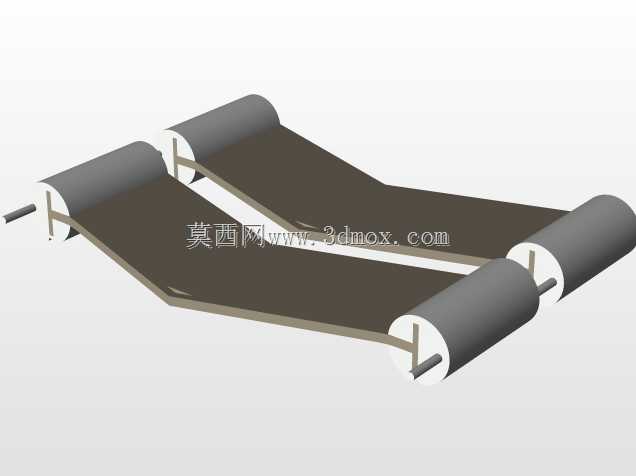

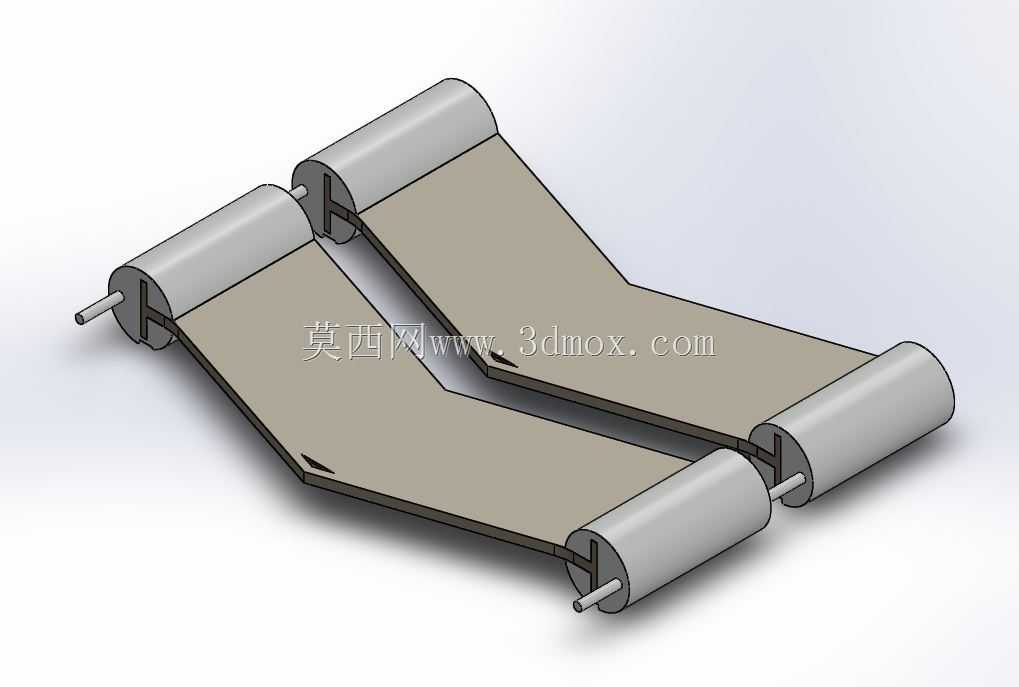

　　展开作业时，仅需两名作业人员配合，先将收拢状态的结构放置在跨障点位的一侧，先拉开两侧剪叉支撑的锁止卡扣，将剪叉支架沿铰接点展开至预设承重角度，支架底部的支撑脚可自适应±15°的地面坡度差，支撑脚端面做了滚花防滑处理，在硬质铺装、松软泥土、碎石路面都能提供足够的静摩擦力，避免承重时出现侧滑移位。待两侧支撑结构完全展开并卡入定位卡槽后，再拉动桥板端的牵引带，将卷收在两端卷轴上的分段桥板沿支撑骨架的上沿依次展开，每段桥板之间的铰接轴做了过盈限位设计，展开至水平状态后会自动卡入水平锁止位，相邻桥板之间的缝隙控制在3mm以内，避免通行时出现卡绊、硌绊的情况，整桥展开全程无需额外紧固件，单人操作展开时长可控制在90秒以内。

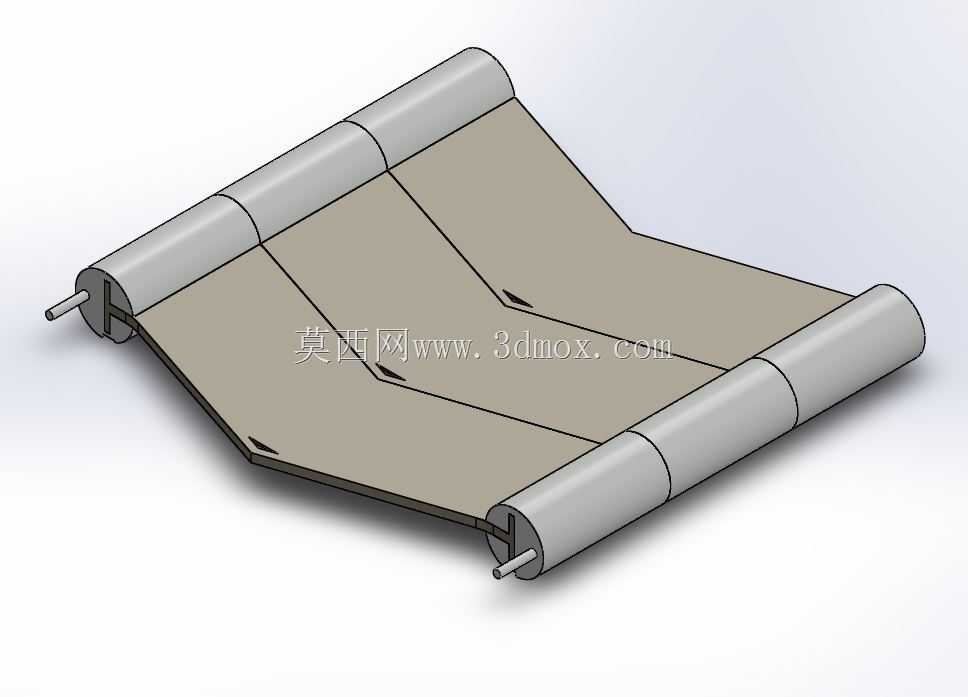

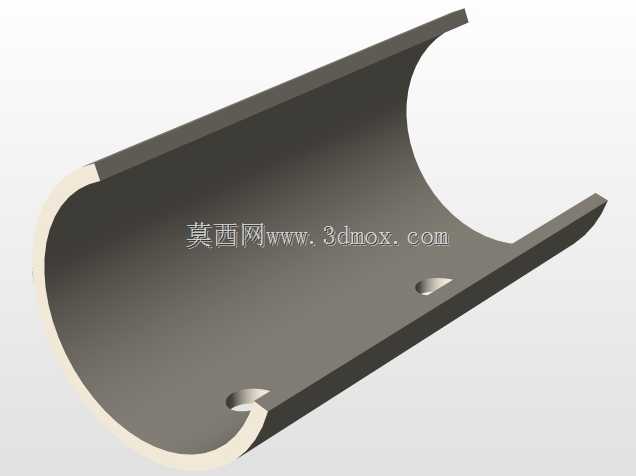

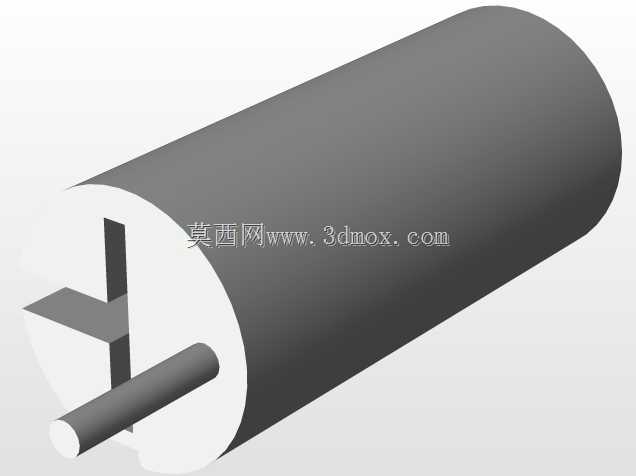

　　桥板主体采用分段式冲压板材结构，每段桥板背面都设置了与剪叉支架上沿匹配的定位卡槽，展开后卡槽会直接卡在支撑骨架的横向承重梁上，将桥面板承受的竖向荷载直接传递到剪叉支撑结构上，避免铰接轴单独承受剪切力，整桥额定静承重可达1.2吨，可满足单人携带重型作业装备通行、轻型轮式无人作业设备通行的需求。两端的卷轴结构内置了卷收弹簧，撤收时仅需打开桥板的水平锁止卡扣，弹簧会自动带动桥板卷收回卷轴上，随后按压剪叉支架的解锁按钮，将支撑结构沿铰接点折叠收拢，卡入侧边的收纳锁扣即可完成撤收，撤收全程无零散配件，不会出现零件遗漏丢失的问题。

　　结构设计上做了充分的边界适配，整桥展开后有效通行宽度为600mm，可适配常规单人作业、小型设备通行的宽度需求，单组标准单元的跨距覆盖1.2米至2米的跨障场景，多组单元可通过端部的连接卡扣快速拼接，实现更长跨距的临时通道搭建。剪叉支架的铰接点全部采用自润滑衬套，长期反复折叠展开也不会出现卡滞，铰接轴的端部做了防脱铆接处理，避免作业过程中销轴脱出导致结构失效。桥板表面做了防滑压纹处理，雨天、泥泞环境下通行也能提供足够的摩擦力，桥板边缘做了15°的上翻限位边，可避免轮式设备通行时意外侧滑出桥面。

　　考虑到野外作业的复杂环境，整个结构没有设置易损的电子元件、液压部件，全部采用纯机械铰接结构，可在-40℃至60℃的环境温度下正常作业，浸水、落尘后也不会出现功能失效，日常维护仅需定期在铰接点涂抹润滑脂即可，无需复杂的保养流程。结构的所有棱角位置都做了R3以上的圆角处理，避免作业人员操作时被尖锐棱角划伤，收拢状态下所有铰接活动部位都被外层的桥板包裹，不会在转运过程中夹挂周边的衣物、装备。针对不同的作业场景，支撑脚还可替换为尖刺式、吸盘式适配头，分别对应松软冻土、光滑硬质铺装地面的固定需求，无需改动主体结构即可快速更换适配配件。
