可快速部署临时搭接桥梁结构设计方案

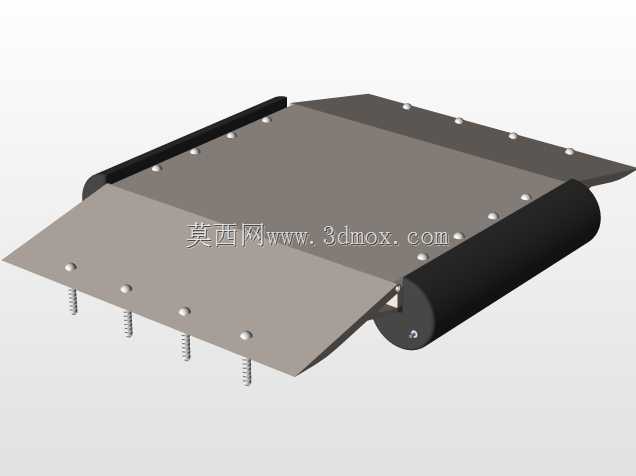

　　这款可部署搭接桥梁结构，主要面向应急抢险、临时作业通道搭建、野外作业场地跨沟跨障通行场景设计，区别于传统固定桥梁的永久浇筑结构，整体采用模块化快装思路，单块桥板主体采用高强度合金板材作为承载基面，板面边缘做了圆弧过渡处理，避免通行过程中剐蹭轮胎或者作业人员装备，板体两侧集成了卷绕式铰接轴结构，轴体采用耐磨合金钢材质，表面做发黑防锈处理，既可以实现多块桥板之间的快速铰接串联，也能在收纳状态下将柔性连接段卷收在轴体上，大幅缩小收纳体积，方便随作业车辆、应急装备随车携带。

　　从结构设计逻辑来看，桥板主体的承载面做了分区域的加强筋布局，板面下方没有采用传统的整面焊接加强筋结构，而是沿着通行载荷的传递方向布置了离散式的铆接加强点，每个铆接点下方都对应设置了可调高度的支撑螺柱，螺柱采用粗牙梯形螺纹，单根螺柱的支撑载荷经过核算可以满足轻型作业车辆、人员及随身装备的通行需求，支撑螺柱的调节行程覆盖了100mm到300mm的高差范围，可以适配沟壑两侧不平整的地面工况，不需要额外对搭接位置做地面找平处理，只需要将桥板两端搭放在沟壑两侧的硬质地面上，根据地面起伏调整对应位置的支撑螺柱高度，让所有支撑点均匀受力即可完成搭建，整个搭建过程不需要额外的吊装设备，两名作业人员配合即可在短时间内完成单跨桥梁的布设。

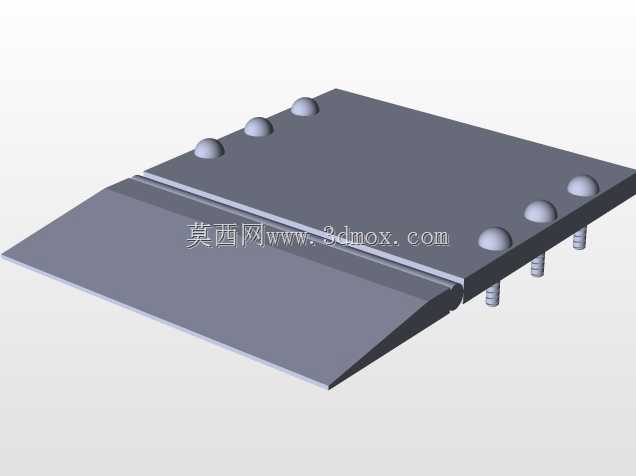

　　桥板两端的搭接段做了渐变式的坡度处理，搭接端的板厚从主体承载段的厚度逐步减薄到边缘的5mm厚度，形成自然的过渡坡道，避免通行时出现台阶式的颠簸，不管是轮式装备通行还是人员步行通过，都不会出现明显的顿挫感。卷绕式铰接轴的端部设置了快锁插销结构，多块桥板串联使用时，只需要将相邻桥板的铰接轴对齐，插入快锁插销即可完成连接，不需要额外的螺栓紧固工具，连接位置的铰接间隙控制在2mm以内，既保证了连接的灵活性，可以适配一定角度的弯折地形，也避免了间隙过大导致通行时出现晃动。

　　从安装边界来看，单块桥板的有效通行宽度设计为1200mm，单跨的有效搭接长度可以根据沟壑宽度通过增减桥板串联数量灵活调整，单块桥板的自重控制在单人可搬运的范围内，收纳状态下卷绕后的整体尺寸可以放入常规的装备储运箱，不会占用过多的车载存储空间。板面表面做了防滑糙化处理，即使在雨天或者泥泞工况下，轮式装备通行也不会出现打滑现象，板体边缘的固定铆钉全部采用沉头设计，铆钉头完全没入板面以下，不会突出板面形成通行阻碍。

　　在实际应用场景中，这类结构除了应急抢险场景的临时通行需求，也可以用于野外作业场地的临时管线跨路保护、施工场地临时通道搭建、户外作业临时过沟通道等场景，相比传统的钢制临时桥板，这款结构的卷收式设计大幅提升了储运便捷性，可调支撑螺柱的设计让它对复杂地形的适配能力更强，不需要提前对搭建场地做平整处理，铰接串联的结构可以根据实际跨距灵活调整总长度，不会出现长度不足或者过长无法适配的问题。结构设计过程中针对承载工况做了对应的载荷仿真验证，主体承载板的形变控制在允许范围内，反复卷收的柔性连接段采用耐疲劳的复合材质，经过多次卷绕折叠测试后不会出现断裂或者塑性形变，铰接轴位置设置了自润滑衬套，长期户外存放使用也不会出现锈死无法转动的问题，支撑螺柱的底部设置了防滑支撑垫，即使在松软土质地面上搭建，也能通过支撑垫增大接触面积，避免桥板受力后下沉倾斜。
