V型八缸内燃发动机核心传动组件结构

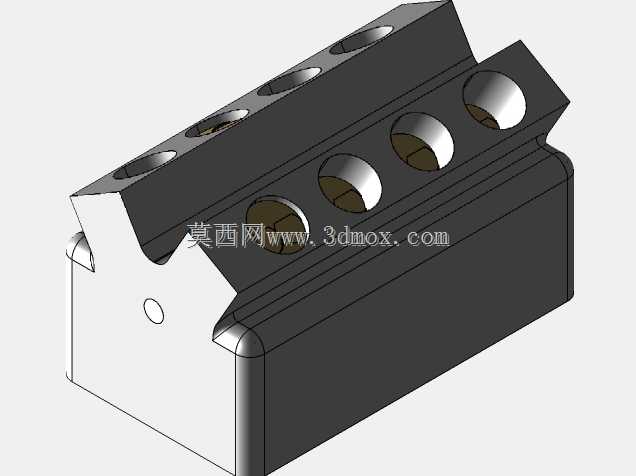

　　这套V8动力核心组件的三维结构，覆盖了往复式内燃机最核心的动力转换链路，从活塞的往复直线运动，通过连杆传递到曲轴转化为旋转扭矩输出，整个传动路径的配合精度直接决定了整机的动力输出效率、运转平顺性与使用寿命。在实际车用动力场景中，这类V型八缸结构多用于大排量乘用车辆、高性能特种作业车辆的动力单元，相比直列缸体布局，V型夹角的缸体排列能够大幅缩短发动机整体轴向长度，降低动力总成的安装空间占用，同时对向布置的活塞运动能够抵消大部分一阶、二阶往复惯性力，让高转速工况下的整机振动控制表现更优，适配需要持续高功率输出的作业场景。

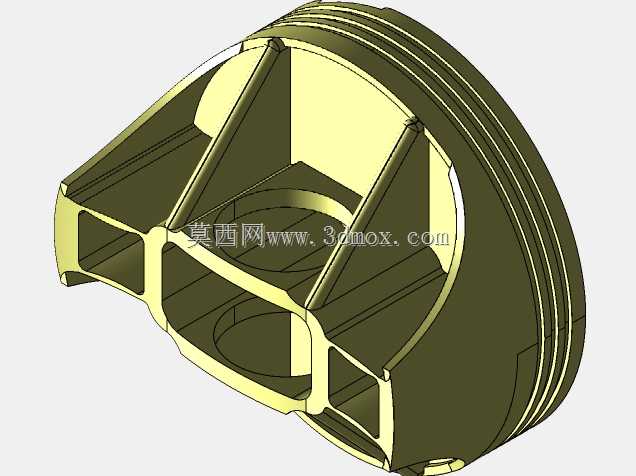

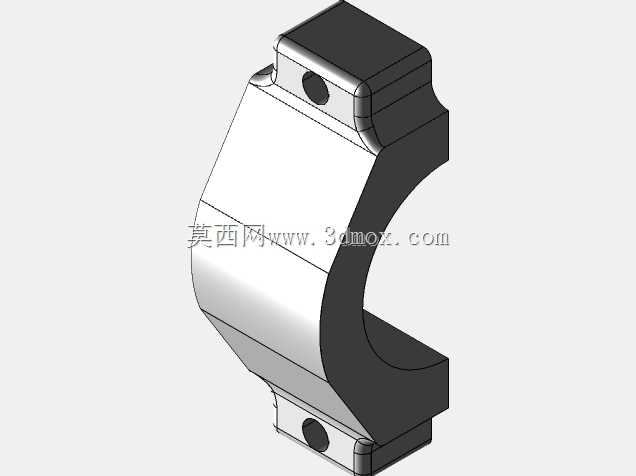

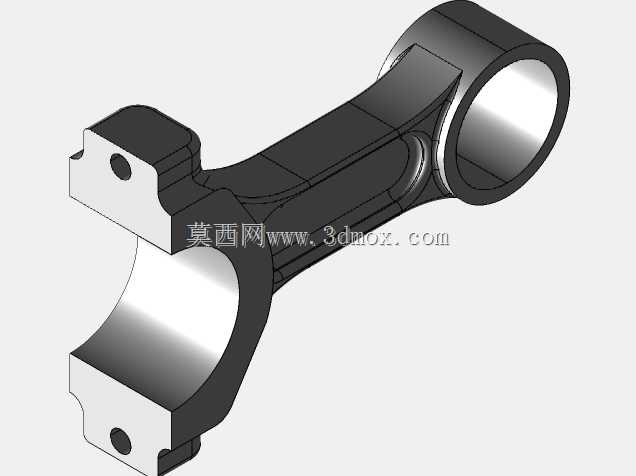

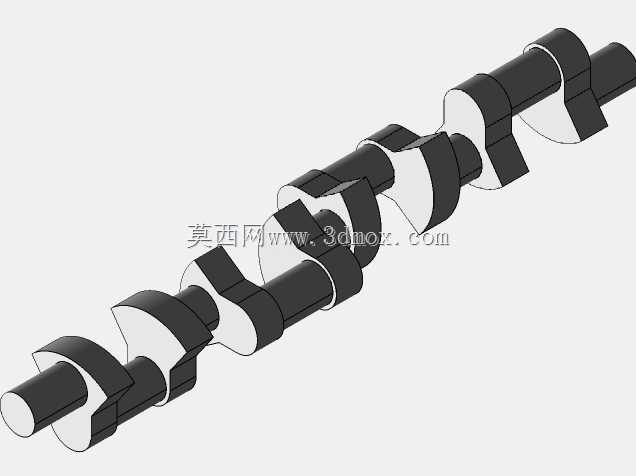

　　从结构设计逻辑来看，活塞部分采用了适配高压缩比的裙部型线设计，裙部预留了热膨胀余量，避免发动机达到工作温度后活塞与缸壁出现配合过紧导致的拉缸故障，活塞销座的位置经过偏心设计，能够在活塞换向时刻减小对缸壁的侧向敲击力，降低冷启动工况的运转噪音。连杆部分采用了长短适配的杆身设计，杆身截面为工字型结构，在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动质量，减小曲轴运转过程中的惯性负载，连杆大头采用剖分式结构，配合轴瓦与曲轴连杆轴颈实现转动配合，剖分面的定位结构能够保证大端盖安装后的同轴度，避免高速运转时出现轴瓦偏磨。曲轴部分采用了全支撑设计，每个连杆轴颈两侧都设置有主轴颈支撑，大幅提升曲轴整体刚性，平衡块的配置经过配重计算，能够抵消连杆轴颈与曲柄旋转产生的离心力，以及活塞连杆组往复运动产生的惯性力，让曲轴在额定转速区间内运转更平稳，曲轴的输出端预留了飞轮安装定位结构与油封配合轴颈，输入端则预留了正时驱动结构的安装位，能够适配顶置凸轮轴的配气机构驱动需求。

　　在安装边界层面，这套核心组件的尺寸设计完全匹配V型缸体的缸心距参数，活塞在上止点、下止点位置时，其顶部与缸盖燃烧室、曲轴平衡块与缸体下部都预留了足够的安全间隙，不会出现运动干涉；连杆在随曲轴运转摆动的全过程中，杆身与缸筒下沿、曲轴平衡块之间的最小间隙满足润滑与运动避让要求，不会出现运动磕碰。整个组件的配合公差设计遵循内燃机设计规范，活塞与缸壁的配合间隙、连杆轴瓦与曲轴轴颈的配合间隙、活塞销与连杆小头的配合间隙都经过合理匹配，能够建立稳定的润滑油膜，保证各摩擦副在高温、高负载工况下的可靠润滑。在实际工程应用中，这类核心组件的三维模型可用于动力总成的前期结构验证、运动干涉检查、动力学仿真分析，也可作为维修教学、结构拆解演示的数字化载体，帮助结构设计人员快速理解大排量V型发动机的动力传递逻辑，为后续的整机匹配、性能优化提供精准的结构参考。不同于简化的示意模型，这套结构还原了各零件的实际配合特征，包括活塞环槽的位置、连杆螺栓的安装位、曲轴油道的走向逻辑，能够直接用于后续的工程化设计迭代，减少前期建模的重复工作量。
