十六齿标准直齿圆柱传动齿轮结构

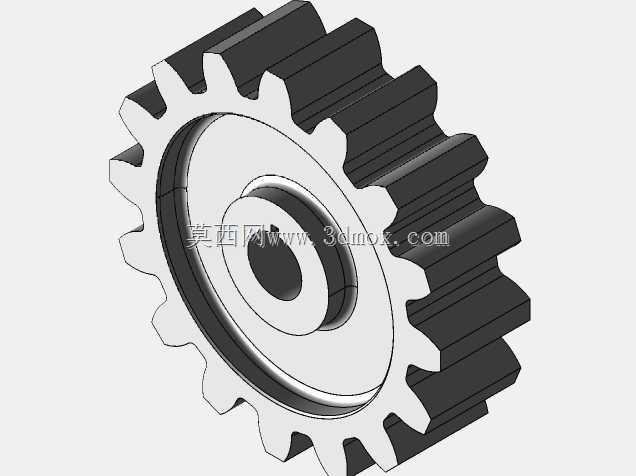

　　在常规机械传动系统的布局设计中，直齿圆柱齿轮是应用覆盖面极广的基础传动零件，这款16齿直齿轮的参数设定，适配多数中低速、中等载荷的开式或半开式传动场景，常见于小型输送设备的动力传递单元、轻工机械的进给机构、农用机具的减速模块，也可作为教学演示用的传动示教零件，帮助从业者理解渐开线齿轮的啮合原理。从实际使用的角度看，直齿轮的啮合特性决定了它不存在轴向分力，支撑轴系的结构设计可以相对简化，不需要额外设置承受轴向载荷的轴承组，能有效压缩整套传动机构的轴向安装空间，对于布局紧凑的小型设备来说，这一特性能够大幅降低整体结构的设计难度。这款齿轮的齿形采用标准渐开线齿廓设计，齿顶高、齿根高均符合通用机械传动的公差要求，啮合过程中齿面接触均匀，

　　传动比恒定，不会出现额外的速度波动，能够保障动力传递过程中的平稳性，减少运转过程中的冲击与噪音。在结构设计层面，这款齿轮采用了辐板式简化结构，中心设置同轴安装孔，孔与齿圈之间通过平整的辐板连接，既保证了零件整体的结构刚度，又尽可能降低了零件自身的重量，减少转动过程中的转动惯量，避免设备启停阶段出现过大的惯性冲击。齿轮的外径设定为150mm，轴向厚度为50mm，这一尺寸边界决定了它的适配轴径范围、啮合中心距区间，在进行配套结构设计时，需要注意预留足够的齿侧间隙，同时保证安装轴的同轴度公差控制在合理范围内，避免出现偏载导致齿面局部磨损过快的问题。齿宽的设定兼顾了齿面接触强度与零件加工的工艺性，

　　50mm的齿宽能够在中等载荷工况下保证足够的接触面积，降低单位面积的齿面压力，延长零件的使用寿命，同时不会因为齿宽过大导致加工过程中出现齿向误差超标的问题。在实际选型匹配时，需要注意配对齿轮的模数、压力角必须与该齿轮保持一致，否则无法正常啮合，甚至会出现卡齿、断齿的故障。这款齿轮的安装方式采用孔轴配合加键连接的常规形式，中心孔可根据配套轴的实际尺寸进行适配加工，键槽的位置需要与轴上键槽对齐，保证扭矩传递的可靠性，装配时需要注意齿轮端面与轴肩的贴合度，避免出现倾斜导致的运转偏摆。从加工工艺的角度看，该齿轮的结构没有复杂的异形曲面，既可以采用滚齿、插齿的常规机加工工艺制作金属材质零件，也可以通过3D打印、

　　注塑工艺制作非金属材质的演示件或轻载工况用件，适配不同场景的使用需求。在日常运维层面，这类直齿轮的维护成本较低，开式传动场景下只需要定期涂抹润滑脂，清理齿面附着的杂物，就能有效降低齿面磨损；闭式传动场景下搭配润滑油浸浴润滑，能够进一步提升传动效率，延长零件的更换周期。需要注意的是，这类直齿轮不适合高速重载的传动场景，高速工况下直齿轮的啮合冲击会明显增大，噪音与磨损都会急剧上升，这类场景更适合选用斜齿圆柱齿轮，而这款16齿直齿轮的参数定位，恰好覆盖了多数中低速轻载的通用传动需求，是机械结构设计中非常基础且实用的传动零件选型方案。在进行三维建模时，这款齿轮的齿形生成严格遵循渐开线生成逻辑，齿根过渡圆角做了标准化处理，避免应力集中导致的齿根断裂问题，所有结构的倒角、圆角都符合机械加工的工艺要求，不存在无法加工的尖锐结构，能够直接导入CAM软件生成加工代码，也可以用于装配仿真、运动干涉检查等前期设计验证环节，帮助设计人员在方案阶段就排查出装配间隙不足、运动干涉等潜在问题，减少后续实物试装的整改成本。
