真空泵传动用六瓣式啮合齿轮结构

　　在真空获取设备的传动链路里，这类齿轮承担着核心的动力同步传递职能，常见于旋片式、爪式干式真空泵的转子驱动端，负责将电机输出的扭矩平稳传递到泵腔内部的运动组件，保证转子间的啮合间隙始终维持在设计阈值内，避免运转过程中出现转子碰擦、腔体内漏的问题，直接决定真空泵的极限真空度与运行噪音水平。

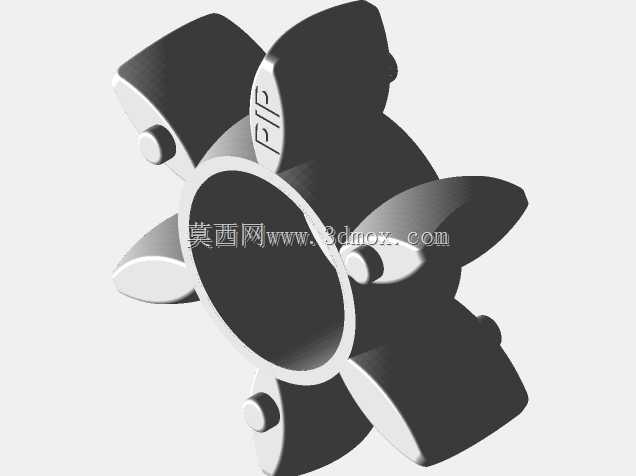

　　从结构设计逻辑来看，这款齿轮采用六瓣式非对称齿形布局，和常规渐开线圆柱齿轮的传动逻辑有明显区别，齿瓣的轮廓曲面是根据泵腔转子的运动轨迹做的随形适配，每个齿瓣侧面预留的凸起定位柱，是用来和转子端面的定位孔做过盈配合，装配时不需要额外做键槽加工，就能保证齿轮和转子的周向位置精度，避免长期运转后出现周向窜动导致的啮合错位。中心的通孔是轴系安装位，孔壁的公差带按照H7级精度设计，和泵轴的配合选用过渡配合，既保证装配时的同轴度要求，也方便后期维护时的拆卸更换，不会因为过盈量过大拉伤轴面。

　　实际应用场景中，这类齿轮多配套在中小抽速的真空泵产品上，覆盖实验室真空干燥、工业真空吸附、制冷系统抽真空、电子元器件封装排气这类工况，因为这类工况对泵的运转平稳性要求较高，齿轮的齿瓣在啮合过程中是连续面接触，相比传统渐开线齿轮的线接触啮合，接触应力更小，运转时的冲击载荷更低，能有效降低泵组的整体振动，即使在2000rpm左右的常规工作转速下，也不会出现明显的啮合异响。

　　设计过程中需要重点把控几个安装边界尺寸：首先是齿轮的最大外圆直径，必须和泵腔内壁的预留间隙保持在0.8-1.2mm之间，间隙过小会导致齿轮运转时蹭到腔体内壁，磨损产生的金属碎屑会进入泵油或者真空腔，污染抽气介质；间隙过大则会导致齿轮啮合的重合度不足，传动过程中出现回程间隙，影响转子的同步精度。其次是齿瓣的轴向厚度，要和转子端面的安装槽深度完全匹配，装配后齿轮端面和泵腔侧盖的间隙控制在0.3-0.5mm，既避免运转时端面和侧盖发生摩擦，也防止间隙过大导致的轴向窜动。另外，齿瓣上的定位柱中心距公差需要控制在±0.02mm以内，每个定位柱的直径公差按照m6级加工，压入转子定位孔后能保证足够的连接强度，即使在泵组带载启动的瞬时冲击载荷下，也不会出现定位柱剪切断裂的问题。

　　从功能特性上看，这种结构的齿轮不需要额外做润滑流道设计，因为多数配套的真空泵是采用泵油飞溅润滑，齿轮运转时带起的油膜可以直接覆盖啮合接触面，能满足长期连续运转的润滑需求。齿瓣的曲面轮廓在设计时做了卸荷槽处理，在啮合进入和退出的位置做了微小的倒角过渡，避免齿轮在高速啮合时出现困油现象，减少运转过程中的液阻损失，降低泵组的整体功耗。和常规的直齿轮相比，这种多瓣式啮合齿轮的传动重合度更高，即使单个齿瓣出现轻微磨损，剩余的啮合面依然能保证传动的同步性，不会瞬间出现传动失效，给设备维护预留了足够的反应窗口，适合在连续运行的工业生产场景下使用。

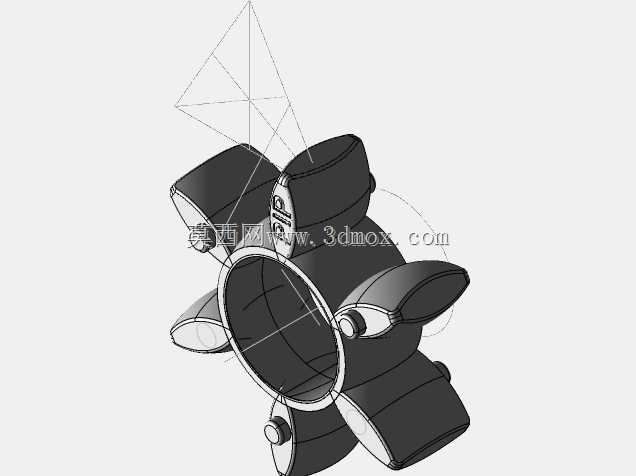

　　建模过程中需要注意齿瓣曲面的连续性，每个齿瓣的轮廓要和转子的运动轨迹做运动仿真校验，模拟齿轮整周转动过程中，两个配对齿轮的齿瓣间隙始终保持均匀，不会出现局部间隙过小导致的卡滞，也不会因为间隙过大导致转子同步偏差超差。中心安装孔的端面要和孔轴线保证足够的垂直度，垂直度公差控制在0.01mm以内，避免齿轮压装到轴上后出现端面跳动，导致啮合过程中齿面受力不均，出现偏磨的问题。定位柱的位置要和转子端面上的孔位做对应装配校验，保证三个定位柱能同时顺畅压入孔位，不会出现错位导致的装配应力，长期运转下不会因为应力集中导致齿轮基体出现裂纹。
