SolidEdge设计消防软管卷盘结构

　　在建筑消防配套、厂区消防点位布设、商用空间消防验收的场景里，软管卷盘是扑救初期火情的核心便携设备，相比大口径消火栓水带，它的操作门槛更低，非专业消防人员经过简单指引即可完成开阀、展管、喷射的全流程操作，在火情初起的3到5分钟黄金处置窗口里，能快速压制明火蔓延，避免火情扩大造成更大财产损失与人员风险。

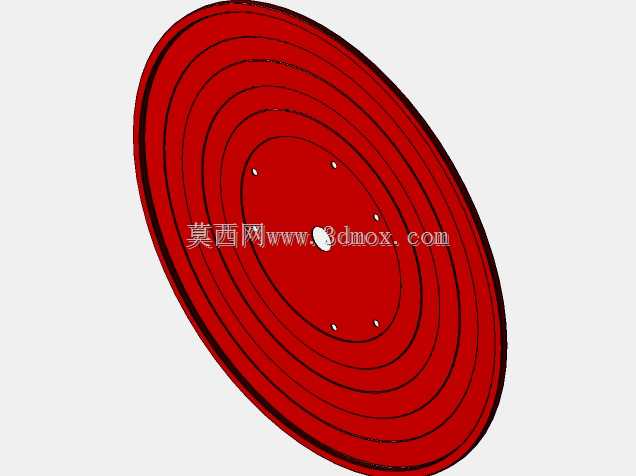

　　这套结构的设计首先围绕快速展开、顺畅回收的核心使用需求做拆解，整体采用对称式双盘片支撑结构，两侧的红色盘片作为软管缠绕的承载边界，盘片中心设置回转支撑轴，轴体与安装支架做转动配合，保证卷盘在牵拉软管时可以顺畅转动，不会出现卡滞、软管打结的问题。盘片的直径尺寸经过匹配常用25米规格消防软管的缠绕半径设定，既保证软管缠绕后不会出现过度弯折导致的管路通径缩小、喷射压力损失，也控制了整体卷盘的外轮廓尺寸，适配建筑内消火栓箱的标准安装空腔，不会出现安装时与箱体内其他配件干涉的问题。

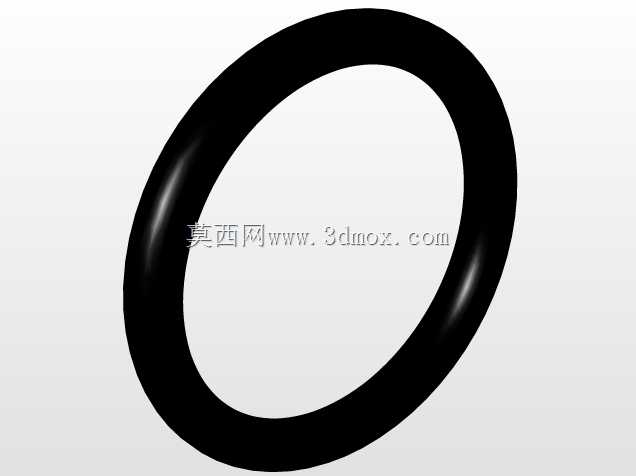

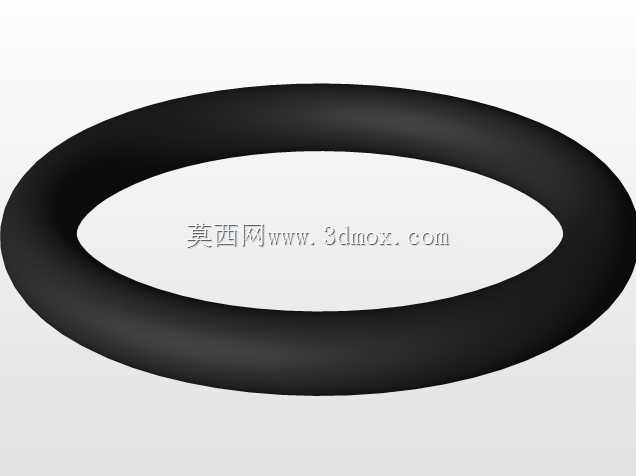

　　核心的管路导通结构设置在卷盘中心位置，进水端通过硬管连接消防供水管网，出水端与缠绕在盘体上的软管做密封连接，中心位置设置旋转密封结构，保证卷盘转动过程中管路始终保持导通状态，不会出现渗漏、泄压的问题，密封件采用耐水压、耐老化的橡胶材质，适配长期静置存放、瞬时通高压水的使用工况，避免长期存放后密封失效导致的漏水问题。

　　配套的手持喷枪结构做了人体工学适配，枪身设置握持位与开关控制阀，操作人员单手握持即可完成喷射流量的调节，喷枪与软管的连接部位做了防脱卡扣结构，避免高压通水时接头脱落。卷盘侧边设置手动摇柄结构，在使用完成后可以通过摇柄快速将软管规整缠绕回盘体上，摇柄的转动比经过优化，回收软管时不需要施加过大的操作力，同时盘体侧边设置软管导向卡位，回收完成后可以将喷枪卡在卡位上，避免软管松散脱出。

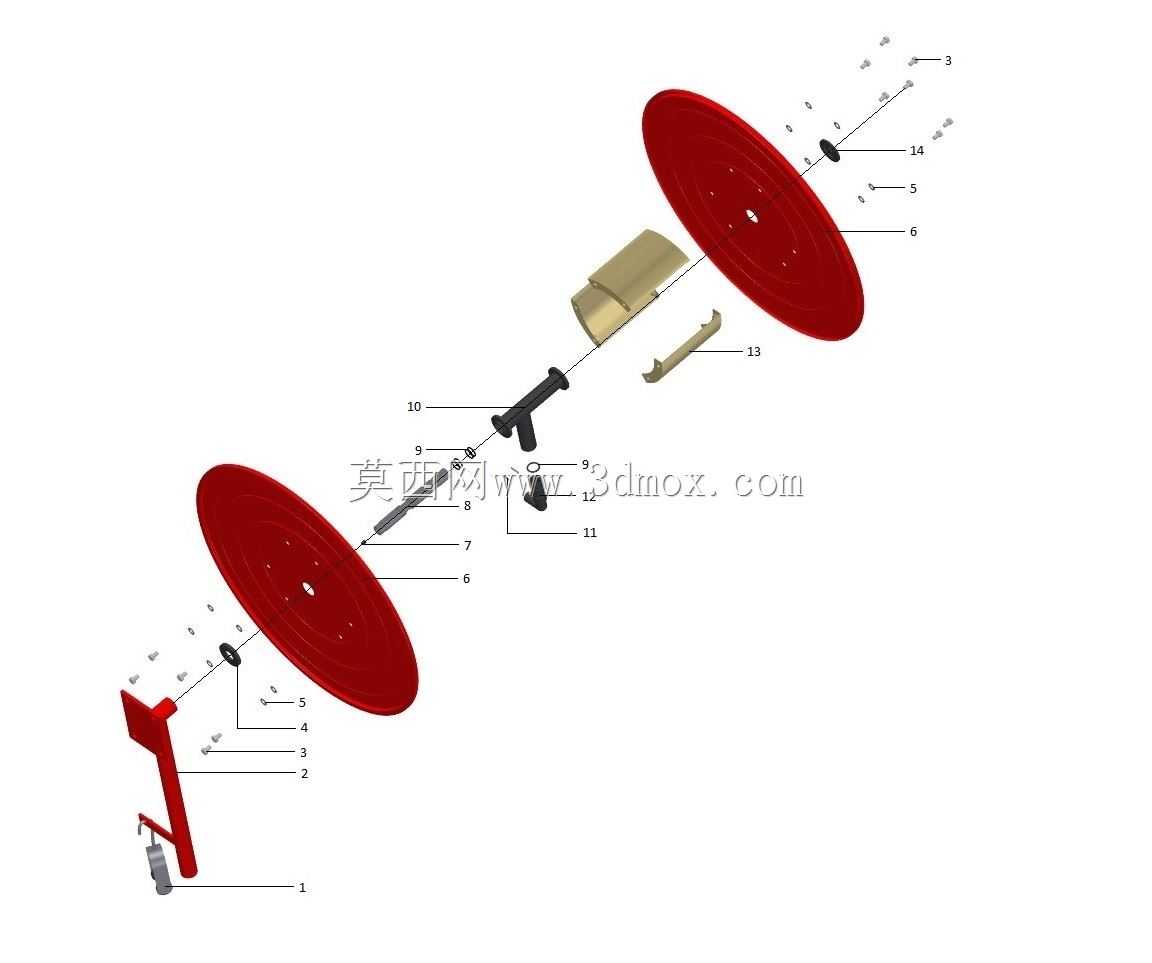

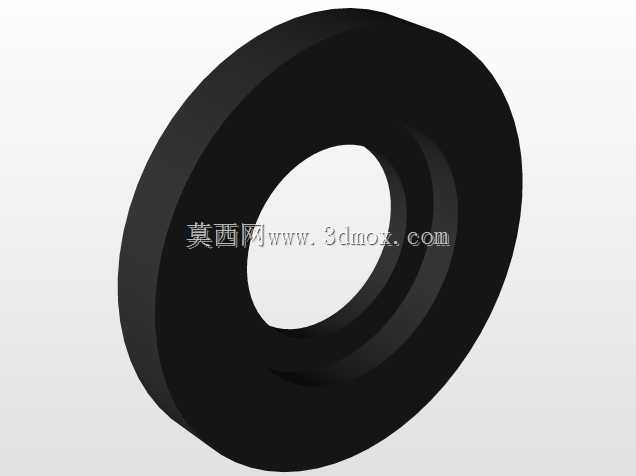

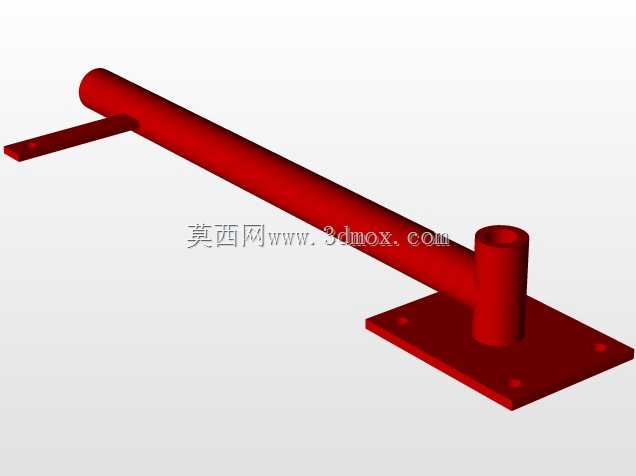

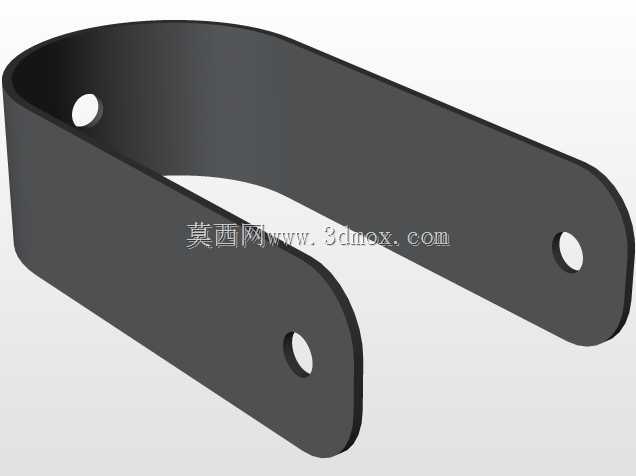

　　安装支架采用L型折弯结构，支架上预留标准安装孔位，可以直接固定在消火栓箱内壁或者建筑墙体上，支架的承载强度经过校核，满管缠绕状态下不会出现变形、下垂的问题，支架与卷盘转轴的连接部位设置耐磨衬套，降低长期转动带来的磨损，延长设备整体使用寿命。整体结构的零件拆分逻辑清晰，盘片、支架、转轴、喷枪、密封件、紧固件都做了独立的结构设计，装配时不需要复杂的专用工装，按照装配顺序依次锁紧紧固件即可完成组装，后期维护更换密封件、损坏配件时也可以快速拆解，不需要整体更换卷盘，降低后期运维成本。

　　在结构细节处理上，所有与软管接触的盘片边缘都做了圆角倒钝处理，避免牵拉、回收软管时尖锐边缘割破软管外壁，所有金属结构件的表面都做了防锈喷涂处理，红色的外观涂层也符合消防设备的标识规范，在昏暗的环境里也可以快速识别到设备位置。卷盘的转动阻尼经过调校，静置状态下不会因为自重出现自行转动、软管松脱的问题，牵拉软管时又可以顺畅转动，不需要额外施加过大的拉力，适配不同年龄、不同力量水平的操作人员使用。
