超高层概念摩天楼建筑结构三维设计

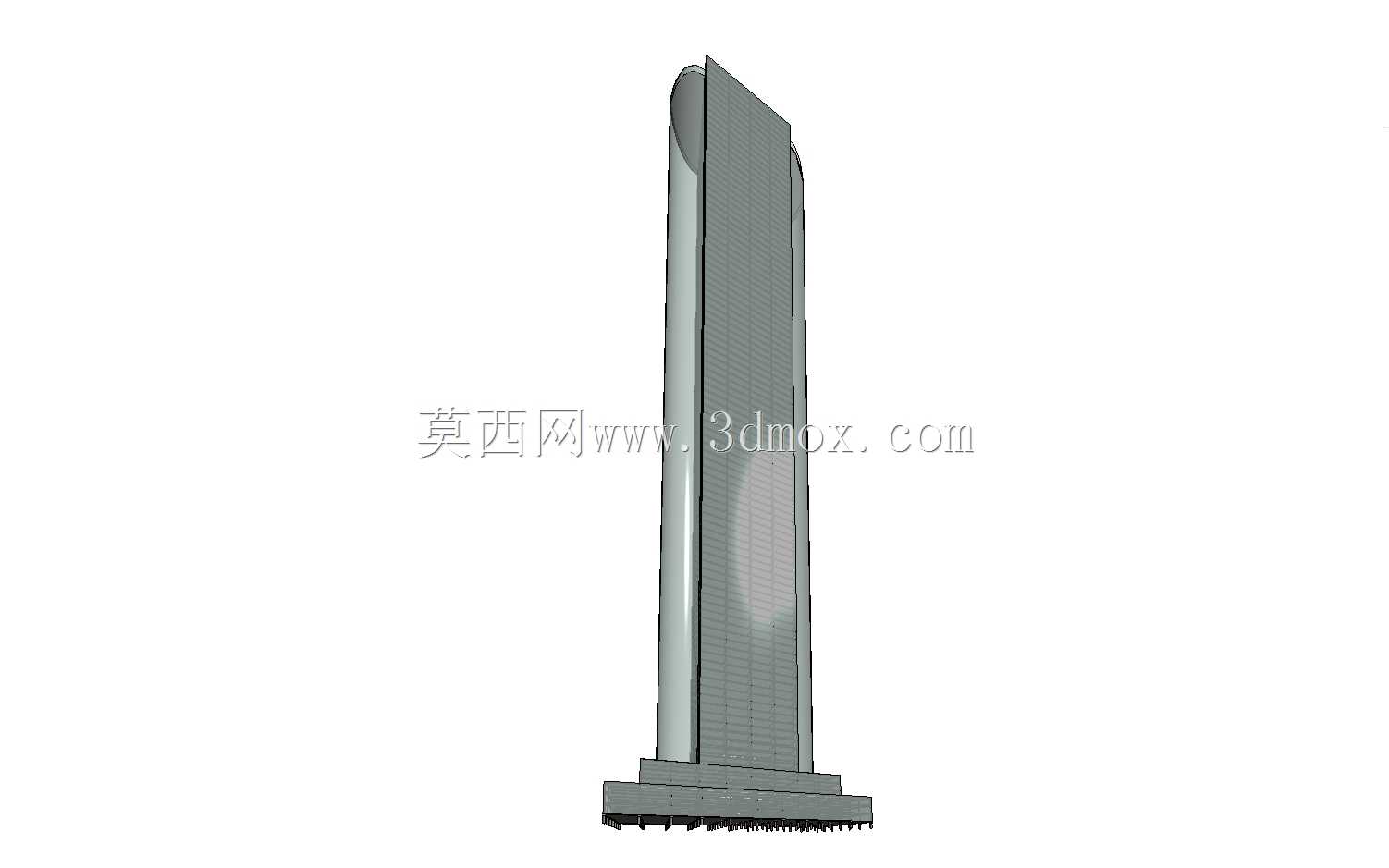

　　在超高层建筑方案前期论证阶段，这类概念性结构模型的核心作用是帮结构、建筑、幕墙多专业团队快速对齐设计边界，不用等施工图阶段再反复推翻核心造型逻辑。不同于常规落地项目的结构模型，这个概念楼的设计从一开始就把视觉辨识度放在核心位置，整体采用收分式修长立面，从底部裙房基座向上逐步收窄，顶部做圆弧切角处理，既弱化超高层常见的风振锐角扰流问题，也能在城市天际线里形成独特的视觉记忆点。

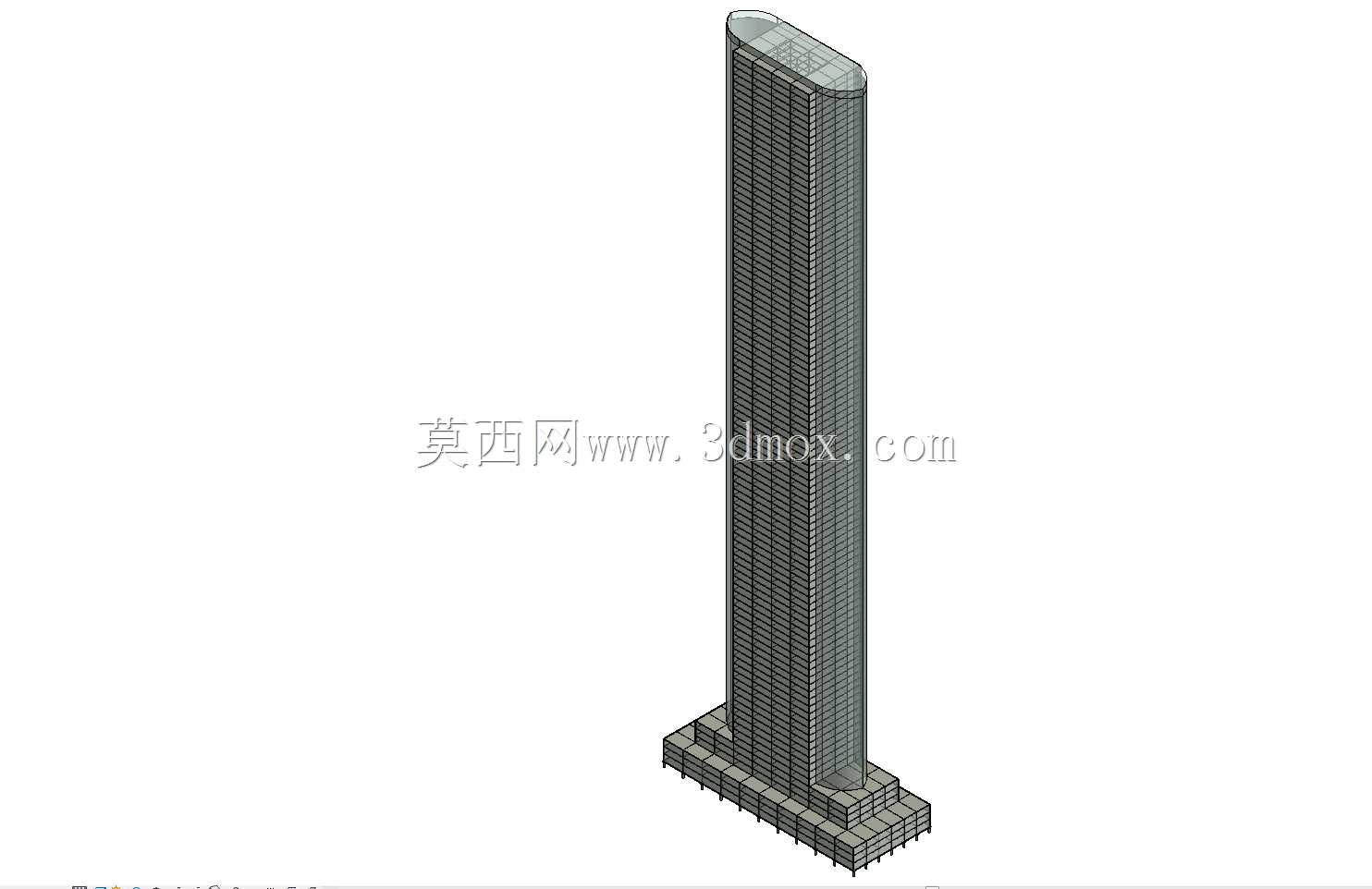

　　从结构体系拆分来看，模型完整还原了核心筒加外框柱的经典超高层受力逻辑，底部基座部分做了外扩式承台设计，对应实际项目里的桩基础承载边界，外框柱沿建筑立面弧形边缘均匀排布，柱距从底部到顶部随立面收分逐步缩小，保证每层的结构刚度变化均匀，不会出现刚度突变带来的抗震薄弱层。梁系部分采用主次梁正交布置，外框梁沿幕墙分格走，既给幕墙龙骨提供可靠的连接点位，也能把外框柱的受力均匀传递到核心筒，核心筒作为主要的抗侧力构件，从下到上保持连续的墙体布置，对应电梯井、设备管井的排布空间，不用在后期调整管线路由时额外打洞破坏结构整体性。

　　幕墙部分的设计和结构体系做了深度适配，立面采用单元式玻璃幕墙分格，每块玻璃板块的尺寸和外框梁的间距完全匹配，安装时可以直接把幕墙挂件固定在梁侧预埋点位上，不用额外做二次钢结构转接，能大幅减少现场施工的焊接工作量，也能控制幕墙系统的整体自重，降低下部结构的承载负荷。建筑底部的裙房部分做了外挑式入口空间，对应结构上的转换梁设计，把上部外框柱的荷载通过转换梁传递到两侧的落地巨柱上，保证入口空间没有结构柱遮挡，满足公共建筑的人流集散需求。

　　这类概念模型在实际项目投标阶段的应用场景非常明确，首先是给业主方做直观的方案展示，比平面效果图更能体现建筑的空间尺度和结构逻辑，其次是可以快速导入风洞模拟软件，初步测算不同高度的风荷载分布，提前调整立面的圆弧曲率，优化横风向风振的加速度响应，避免后期结构加固带来的成本增量。从安装边界来看，模型里预留了幕墙和结构的连接间隙，每层的结构标高和幕墙分格标高完全对齐，核心筒的墙体厚度从下到上逐步减薄，既保证下部的抗剪承载力，也能释放上部的使用空间，外框柱的截面尺寸随高度逐步缩小，和立面的收分曲线完全贴合，不会出现柱突出室内空间的问题，方便后续室内装修阶段的平面布置。

　　设计思路上没有追求过于夸张的异形造型，而是在常规超高层结构体系的基础上做立面优化，把结构构件和建筑造型完全整合在一起，不用额外做装饰性构件掩盖结构，既控制了整体建造成本，也能保证结构受力的合理性。墙体部分除了核心筒的剪力墙，外围护墙全部采用轻质填充墙，直接砌筑在下层楼板上，重量通过楼板传递给梁系再传到竖向构件，不会给结构带来额外的偏心荷载。基础部分的模型虽然做了概念化简化，但明确了外扩承台的边界尺寸，对应实际项目里的地下室开挖范围，能给前期总图设计提供准确的退线参考，避免后期调整建筑位置时和市政管线、周边建筑的保护范围产生冲突。

　　在三维建模过程中，所有结构构件的交接处都做了布尔运算处理，梁和柱、梁和墙的交接位置没有重叠或者缝隙，导入有限元分析软件时可以直接划分网格，不用再花大量时间修复模型几何错误，幕墙板块的分格做了参数化关联，调整立面曲率时可以自动更新板块尺寸，快速验证不同造型方案的幕墙加工可行性，减少方案调整阶段的重复建模工作量。
