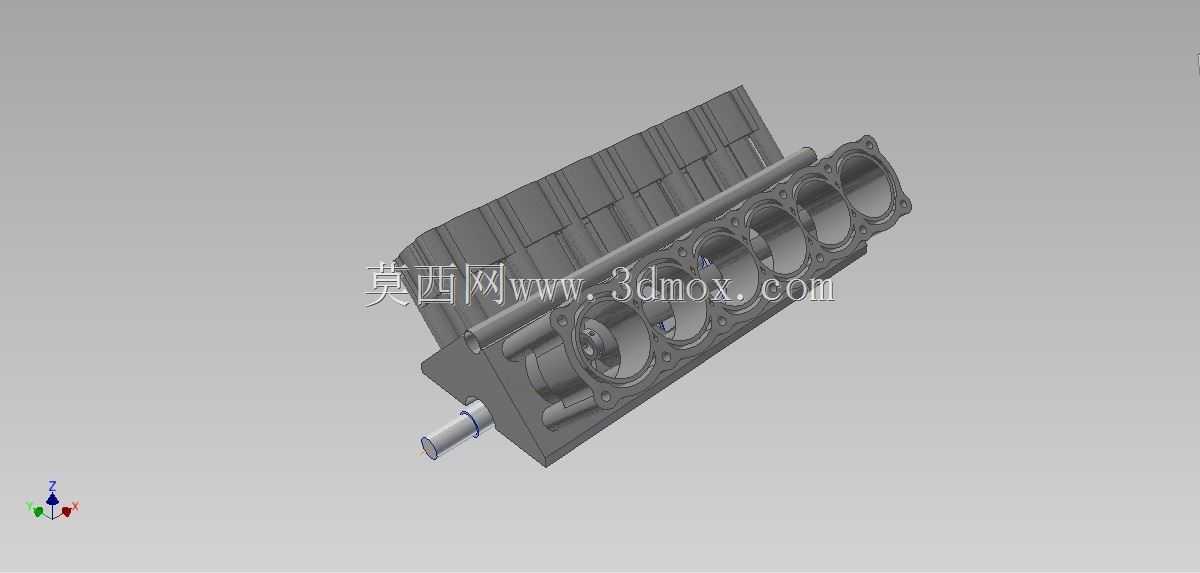

V12汽车发动机缸体分件可装配结构

　　在大排量乘用车辆、高性能赛车以及重型特种装备的动力系统开发环节，V型12缸动力单元始终是动力输出平顺性与峰值功率储备的标杆选型，这套拆分到单个零件层级的发动机结构三维数模，完全覆盖了从缸体本体、冷却水道布局、润滑油道走向到各附件安装接口的全细节设计，能够直接用于结构原理教学、装配工艺验证以及改装方案的前置校核工作。不同于常规的整机一体化数模，这套模型将所有配合零件做了独立拆分，每个零件的配合公差带、安装定位基准都按照实际量产发动机的工程要求做了还原，使用者可以按照实际装配流程依次完成曲轴放置、活塞连杆组安装、缸盖紧固、附件系统排布的全流程模拟，不需要额外对模型做破面修补或者特征重构。从实际工程应用场景来看，

　　这类分件式的发动机数模可以直接对接职业院校的内燃机结构实训课程，替代部分昂贵的实物剖解教具，让学员能够在三维环境中反复拆装熟悉每个部件的位置关系与配合逻辑；同时在汽车改装领域，设计人员可以基于现有缸体的安装边界，调整压缩比、扩缸径或者加装增压系统的附件支架，不需要从零开始测绘基础缸体结构，大幅缩短前期方案的验证周期。从设计思路层面来看，这套模型的缸体采用了经典的60度夹角V型布局，两侧各布置6个气缸，这种夹角设计能够完美平衡一阶与二阶往复惯性力，让发动机在高转速运转时的振动水平控制在极低区间，不需要额外加装大质量的平衡轴结构，既能够降低动力单元的整体自重，也能减少内部运转的功率损耗。数模中完整还原了缸体内部的冷却水流道走向，

　　冷却水从缸体一侧的主进水口进入后，会分别流向两侧气缸的水套区域，围绕每个气缸筒形成环绕式冷却通路，最终从缸体上端的出水孔汇入缸盖水套，这种流道设计能够保证每个气缸的工作温度差控制在合理区间，避免出现局部过热导致的缸筒变形或者活塞拉缸故障。润滑油道的设计也在模型中做了完整呈现，主油道布置在V型夹角的中心位置，通过分支油道分别向两侧曲轴主轴颈、连杆轴颈以及凸轮轴安装位输送压力润滑油，所有油道的转角位置都做了圆弧过渡处理，避免润滑油流动过程中出现压力骤降或者杂质沉积的问题。在安装边界与尺寸层面，这套V12缸体的长度方向尺寸适配大排量前置后驱或者中置引擎的车型布局，缸体两侧的发动机悬置安装孔位按照常规乘用车的副车架安装间距做了预留，进气侧与排气侧的附件安装面预留了发电机、空调压缩机、转向助力泵以及涡轮增压器的安装定位孔与螺栓过孔，设计人员在做整车动力舱布局的时候，可以直接调用这个模型做干涉检查，确认动力单元与周边车架、冷却系统、进排气系统的间隙是否满足工程要求。模型中每个零件的分型面、螺栓连接位置都按照实际装配工艺做了还原，比如缸盖与缸体的连接螺栓按照从中间到两边的紧固顺序做了位置排布，每个螺栓孔的沉头深度、螺纹深度都符合紧固件的安装要求，活塞与缸筒的配合间隙、活塞环的槽位尺寸也都参考量产V12发动机的设计参数做了设定，在做装配模拟的时候能够直观看到每个配合面的接触情况，提前发现装配过程中可能出现的干涉问题。对于三维建模从业者来说，

　　这套分件模型也具备很高的参考价值，能够学习复杂铸造壳体类零件的特征建模逻辑，比如缸体内部的异形水套如何通过布尔运算或者多实体建模完成特征构建，薄壁区域的厚度如何均匀控制避免铸造过程中出现缩孔缺陷，安装凸台的加强筋如何布置才能在保证刚度的前提下控制零件自重。不同于很多只做外观还原的发动机模型，这套数模的内部结构完全符合工程实际，不存在为了建模方便随意简化内部流道或者省略安装结构的问题，不管是用于教学演示、工艺验证还是改装方案设计，都能够提供足够的结构细节支撑，不需要使用者花费大量时间补全缺失的特征。在做虚拟装配训练的时候，使用者可以按照实际发动机的装配工艺顺序，先安装曲轴主轴瓦，再吊放曲轴并紧固主轴承盖，之后依次安装活塞连杆组、连杆轴瓦，确认曲轴转动无卡滞之后再安装气缸垫、缸盖以及配气机构相关零件，整个装配过程的配合关系与实际生产中的装配流程完全一致，能够帮助使用者快速建立对大排量V型发动机结构的完整认知，避免出现原理性的结构认知错误。
