食品包装机内置流道式加热板结构

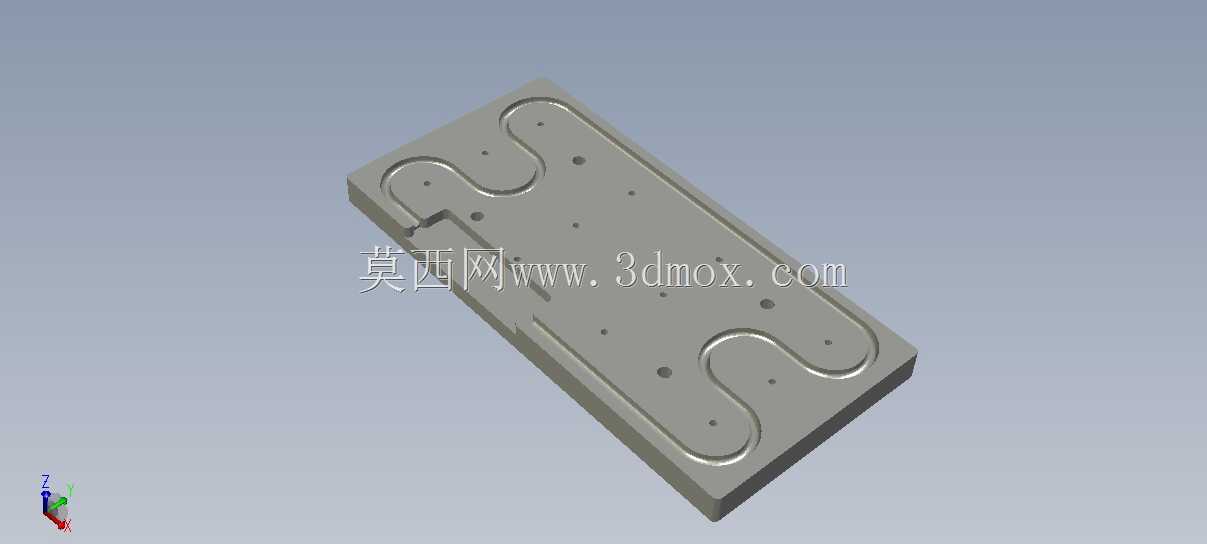

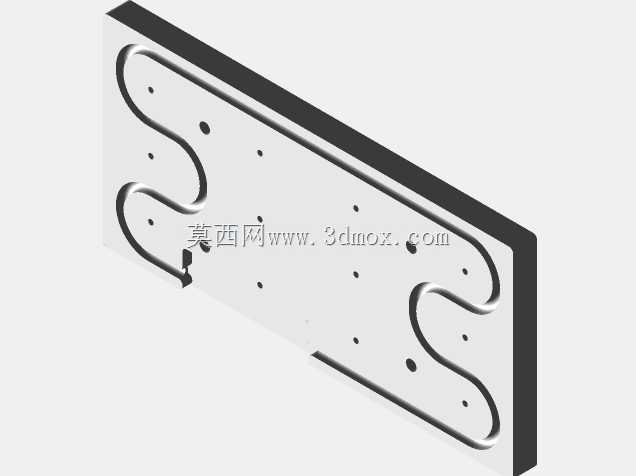

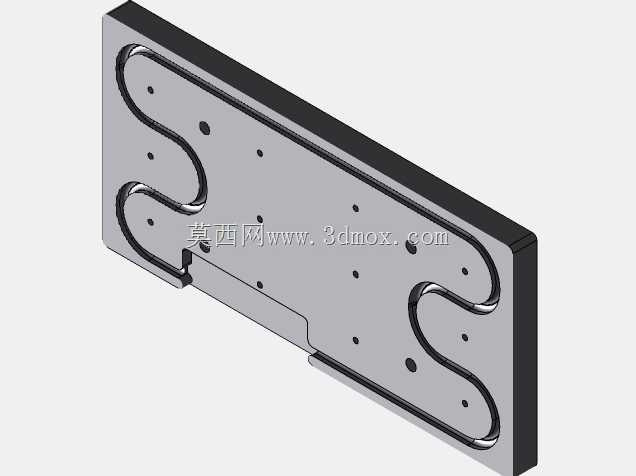

　　在食品连续式包装生产线的热封工位，加热板是直接决定封口密封强度、包装外观平整度的核心接触部件，这款带迂回流道的加热板，主要适配软塑袋、复合膜袋的中封、端封工序，工作时直接与包装膜的热合区域接触，将温度稳定传导至膜材的热封层，让PE、CPP等热封材质熔融后在压合作用下形成致密的封边，避免包装内食品出现受潮、漏料、氧化变质的问题。和传统的单管插入式加热板不同，这款结构采用了板体内置迂回式均温流道的设计思路，整个流道在板体内部呈连续S形排布，覆盖了绝大多数热封接触区域，不管是通入导热油进行油浴加热，还是插入等长的加热棒进行电加热，都能让整个工作面的温度差控制在±3℃以内，不会出现局部温度过高烫穿膜材、局部温度过低封合不牢的问题，

　　尤其适合厚度均匀性偏差较大的复合包装膜加工场景。从安装边界来看，板体采用矩形整体式结构，厚度方向预留了足够的加工余量，既保证了长期高温工作下的结构刚性，不会因为反复压合出现板面翘曲，也不会因为板体过厚导致热响应速度变慢，升温到工作温度的时间比同尺寸实心加热板缩短近20%。板面上分布的多个沉孔是安装定位孔，分别对应加热工位的安装支架、温度传感器探头固定位、以及隔热衬垫的连接位，安装时不需要额外做打孔加工，直接通过内六角螺栓就能完成固定，沉孔的深度设计刚好让螺栓头完全埋入板体内部，不会突出工作面刮伤包装膜。流道的进出口都设置在板体的同一侧端面，方便现场排布加热管路或者接线，不会和压合机构的运动轨迹产生干涉，

　　在流道的弯折处都做了圆弧过渡处理，不管是导热油流动还是加热棒安装，都不会出现直角位置的应力集中，长期冷热交替工作下也不会在弯折处出现开裂问题。在实际产线应用中，这类加热板通常会在工作面做硬质氧化处理，表面硬度达到HV400以上，反复和包装膜、压合胶辊接触也不会出现划痕，避免因为板面凹凸导致的热封压痕不均匀问题，同时硬质氧化层的摩擦系数更低，包装膜在接触输送过程中不会出现粘板、带膜的问题，减少生产过程中的停机清理频次。设计时特意将流道与板面的距离控制在均匀一致的数值，避免因为壁厚差导致的局部温度偏差，板体边缘都做了C1倒角处理，安装和维护时不会划伤操作人员，也不会在压合时刮破包装膜的边缘。和表面粘贴加热片的薄型加热板相比，

　　这款整体式铣削加工的加热板使用寿命更长，在每天16小时连续工作的产线上，正常维护下的使用寿命能达到3年以上，不需要频繁更换加热元件。温度传感器的安装孔设置在板体的中心区域，也就是热封工作面的核心位置，采集的温度数据更接近实际工作温度，配合温控系统能实现更精准的温度调节，针对不同材质的包装膜，只需要调整设定温度就能适配，不需要更换加热板。在热封工位的压合动作中，板体的平面度控制在0.02mm以内，整个工作面和胶辊的接触间隙均匀，热封出来的封边宽度一致，不会出现局部压合过紧导致的封边发脆、或者压合过松导致的封边易撕开问题。流道的直径设计经过热传导仿真验证，既保证了加热元件的安装空间，也不会因为流道过大导致板体刚性下降，在0.6MPa的压合压力下，板体的变形量小于0.01mm，完全满足高速包装线的连续工作要求。
