船用M6规格吊环螺栓结构设计

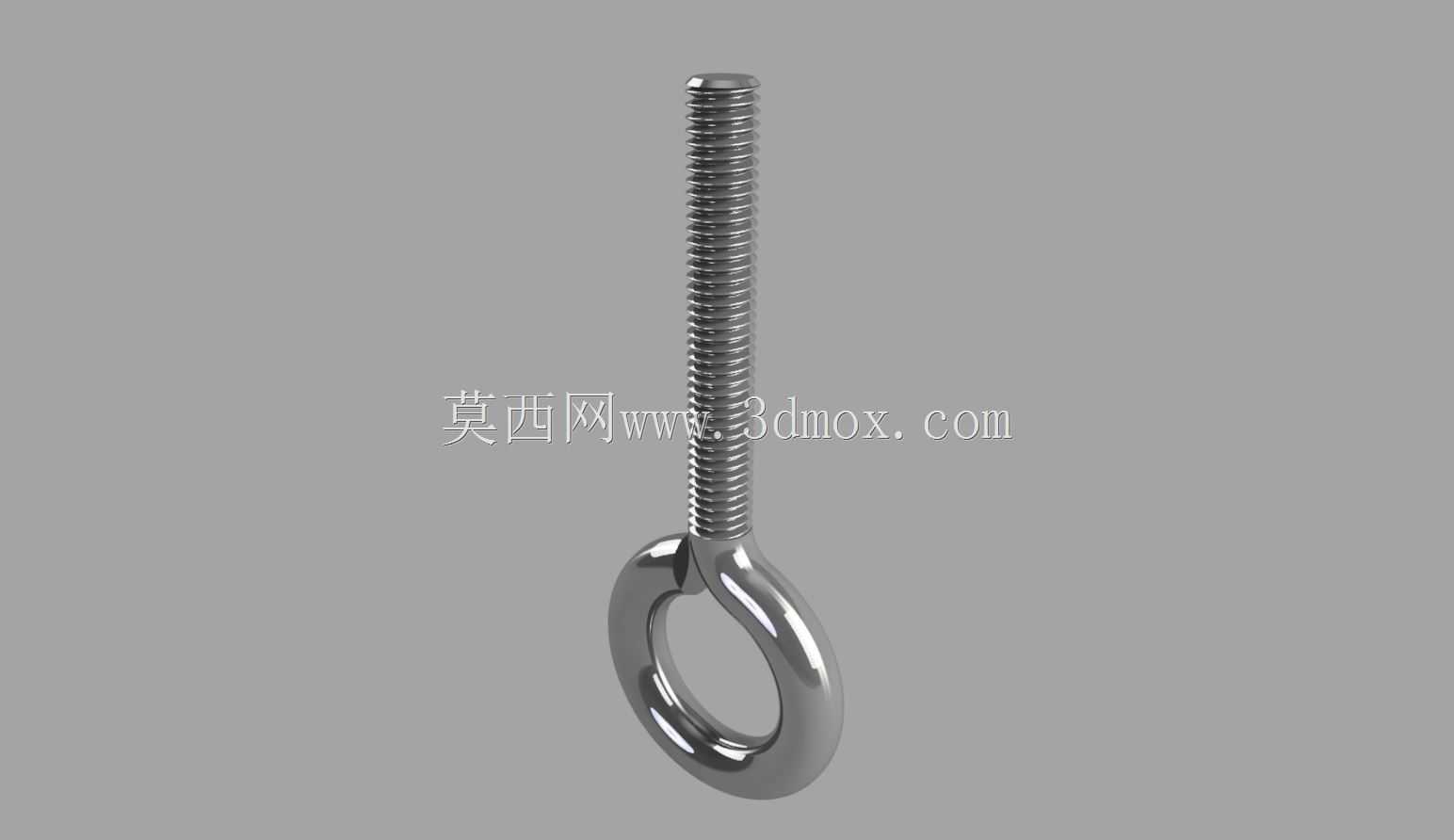

　　在船舶舾装、小型设备吊装、轻型构件临时固定的场景里，这类小规格吊环螺栓的使用频率远高于大吨位吊具，很多现场作业里需要在狭小空间内完成轻型部件的挂点设置，常规焊接吊耳不仅施工麻烦，还会在母材表面留下焊痕，后续打磨处理额外增加工序，而可拆卸的吊环螺栓刚好能填补这类场景的使用空白。这款吊环螺栓的螺纹规格为M6，螺杆有效长度40mm，设计时首先要匹配普通粗牙螺纹的公差标准，确保和现场常用的M6螺纹孔能顺畅旋合，不会出现卡滞或配合间隙过大的问题，螺纹收尾处做了合理的退刀结构，避免螺杆拧到底时端部和螺纹孔底发生硬顶，导致螺纹损伤。吊环部分采用整体成型的闭环结构，没有拼接焊缝，这一点和很多焊接式吊环有本质区别，小规格吊环如果采用焊接工艺，

　　焊缝位置的应力集中很容易在起吊时发生断裂，整体锻压成型的环体能让载荷均匀分布在整个环形截面上，额定载荷范围内不会出现局部应力过载的问题。环体内孔的尺寸设计要兼顾现场常用的卸扣、吊钩规格，不能做的过小导致常规挂钩无法穿入，也不能做的过大导致螺杆部分受力偏心，实际建模时环体的截面直径和螺杆直径做了等强度匹配，不会出现环体过细螺杆过粗，或者螺杆强度富余环体先失效的情况。螺杆和吊环衔接的过渡位置做了圆弧过渡处理，没有直角台阶，这个细节是很多新手建模时容易忽略的点，直角过渡位置在受拉时会产生3倍以上的应力集中系数，反复受载后很容易在过渡位置萌生裂纹，圆弧过渡能大幅降低应力集中水平，提升构件的疲劳寿命。安装边界方面，

　　这款螺栓使用时需要注意被连接件的螺纹孔深度不能小于35mm，确保螺杆有足够的旋合长度，螺纹旋合圈数过少会导致螺纹牙受力过大发生滑牙，安装时吊环平面要和被连接件表面完全贴合，不能在倾斜状态下受载，否则会产生额外的弯曲应力，大幅降低承载能力。实际使用场景里，除了船舶上的小型舾装件临时吊装、电气设备挂装固定，这类小吊环还常用于工装夹具的起吊点设置、小型机架的移位挂点，甚至在一些轻型管线的临时吊挂场景也能使用，相比普通六角头螺栓，它自带的环形挂点不需要额外搭配吊耳零件，直接旋入螺纹孔就能形成可靠的吊挂点，拆装效率很高。建模过程中要注意螺纹部分的建模精度，虽然三维建模时不需要画出每一圈螺纹的真实轮廓用于装配干涉检查，但要保证螺纹大径、中径、

　　小径的尺寸符合标准，导出工程图时能直接生成符合国标的螺纹标注，吊环部分的曲面要做顺滑处理，不能有棱角，避免使用时划伤作业人员的手部或者挂扯吊索的纤维。另外要注意，这类吊环螺栓的设计承载方向是沿螺杆轴向的垂直起吊，不能用于侧向斜拉，斜拉时环体和螺杆的过渡位置会承受额外的弯矩，很容易发生断裂，设计时如果有斜拉使用的需求，需要额外加大过渡位置的截面尺寸，或者选用带关节轴承的旋转吊环，但对于常规的垂直起吊场景，这款整体式吊环螺栓的结构完全能满足使用要求。在船舶环境下使用时，还要考虑盐雾腐蚀的影响，后续加工时通常会采用镀锌或者不锈钢材质，但三维建模阶段只需要保证结构尺寸准确，材质和表面处理可以根据实际使用场景另行选择，模型的装配基准选在螺杆的端面和轴线，方便在装配体里直接和对应的螺纹孔进行同轴、面重合约束，不需要额外调整装配位置。
