家具用气弹簧支撑结构设计方案

　　日常家具设计中，上翻门柜体、升降桌板、可倾仰沙发靠背这类需要实现开合缓冲、角度悬停的结构，核心支撑部件往往离不开气体支柱，也就是行业内常说的气弹簧。这类部件的核心作用，是利用密闭缸体内充入的惰性高压气体作为弹性介质，搭配活塞上的阻尼孔结构，实现伸缩过程中的力值输出与运动缓冲，替代传统的机械弹簧加铰链的组合，让家具活动部件的开合手感更柔和，同时能在行程范围内的任意角度实现稳定悬停，不会出现突然下坠或者弹起的安全隐患。

　　从实际应用场景来看，这类气体支柱的适配范围非常广，除了常见的橱柜上翻门、榻榻米储物箱盖板，还会用在可调节高度的学习桌支撑、功能沙发的靠背倾仰结构、浴室柜镜柜的上翻支撑，甚至部分办公家具的屏风隔断、活动台面的支撑结构上。不同场景下对气弹簧的力值要求差异较大，比如榻榻米盖板因为本身重量大，需要的支撑力通常在300N到600N之间，而小型吊柜上翻门的支撑力只需要80N到150N就能满足使用需求，设计选型时需要根据被支撑部件的重量、重心位置、开合旋转轴的位置，计算出力臂长度，再匹配对应输出力的气弹簧规格，避免出现支撑力不足导致盖板下坠，或者力值过大导致开合费力、关合不严的问题。

　　这款气体支柱的整体结构为典型的自由型气弹簧构造，整体为细长杆状结构，主要由压力缸体、活塞杆、活塞组件、密封端盖、两端连接接头几个部分组成。压力缸体采用高精度冷拔无缝钢管制作，内壁经过滚压抛光处理，表面粗糙度控制在Ra0.2以下，保证活塞在缸体内运动时的密封性与顺滑度，避免出现气体泄漏或者运动卡滞的问题。活塞杆表面采用高频淬火后镀硬铬处理，镀层厚度控制在0.02mm到0.03mm之间，硬度达到HV700以上，具备优秀的耐磨性能与防锈能力，即使在厨房、卫生间这类相对潮湿的使用环境下，也不会轻易出现锈迹导致密封件磨损漏气。

　　设计过程中，首先要确定的是整体行程与安装距参数，安装距指的是气弹簧处于完全伸展状态下，两端连接接头孔中心的距离，这个参数直接决定了安装时的边界尺寸，比如适配6s规格的这款气弹簧，行程为150mm时，最小安装距通常控制在320mm左右，完全伸展时总长度为470mm，安装时需要在被支撑部件和固定柜体上预留对应的安装位置，两端的连接接头采用扁头带孔的铰接结构，安装时通过M6的螺栓与固定座铰接，保证气弹簧在伸缩过程中可以随开合角度自由摆动，不会出现运动干涉。

　　活塞组件的设计是整个气弹簧的核心，活塞上开设的阻尼孔尺寸直接决定了伸展和压缩过程的阻尼力大小，家具用的气弹簧通常会将压缩行程的阻尼设计得更小，伸展行程的阻尼稍大，这样在关闭盖板的时候只需要施加很小的下压力就能缓慢压下，而打开的时候气弹簧会缓慢伸展支撑起盖板，不会出现突然弹开的冲击感。密封端盖部分采用复合密封结构，搭配导向套为活塞杆提供运动导向，同时密封住缸体内的高压氮气，正常使用情况下的漏气率非常低，能保证上万次伸缩循环后力值衰减不超过10%，满足家具产品的使用寿命要求。

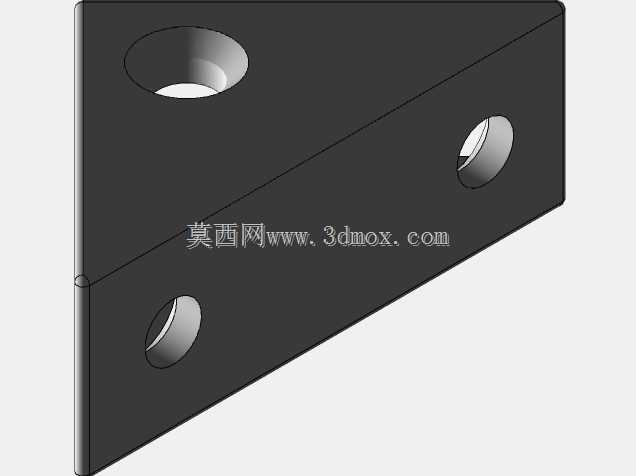

　　从安装边界的角度考虑，设计配套的安装固定座时，需要注意气弹簧的最小安装空间，当气弹簧处于完全压缩状态时，不能与柜体内部的其他结构发生碰撞，同时铰接点的位置设计需要遵循力臂优化原则：当盖板处于完全关闭状态时，气弹簧的轴线与铰接旋转中心的力臂要尽可能小，这样关闭状态下不会产生过大的向外弹力，保证盖板可以被锁扣紧密锁住；当盖板开启到最大角度时，气弹簧的力臂要处于合理范围，保证支撑力足够支撑盖板重量，同时不会出现过死点导致盖板无法正常关闭。另外在三维建模过程中，需要模拟整个开合行程中气弹簧的运动路径，检查不同角度下缸体与活塞杆、连接接头与柜体结构之间是否存在干涉，尤其是在小尺寸柜体内部安装时，要预留足够的摆动空间，避免气弹簧在运动过程中剐蹭柜体板材，导致表面涂层磨损或者运动卡滞。

　　这类气体支柱相比传统的机械支撑结构，最大的优势在于结构占用空间小，安装方式灵活，同时具备缓冲功能，能大幅提升家具的使用体验，而且整体结构简单，零部件数量少，批量生产的成本可控，非常适合民用家具产品的规模化应用。建模过程中需要重点关注两端铰接孔的同轴度、活塞杆与缸体的同轴度参数，这些形位公差会直接影响实际装配后的运动顺滑度，如果同轴度偏差超过0.1mm，就容易出现运动卡滞、密封件偏磨导致漏气的问题，因此在结构设计时需要在连接接头与缸体、活塞杆的配合位置预留合理的装配公差，保证批量生产时的装配一致性。
