推拉计性能校验试验台结构设计

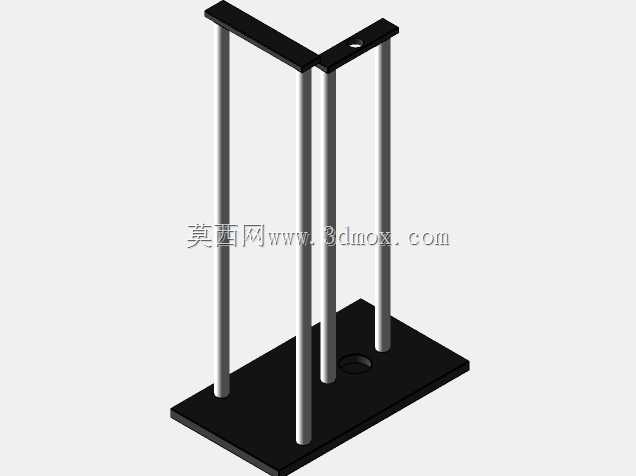

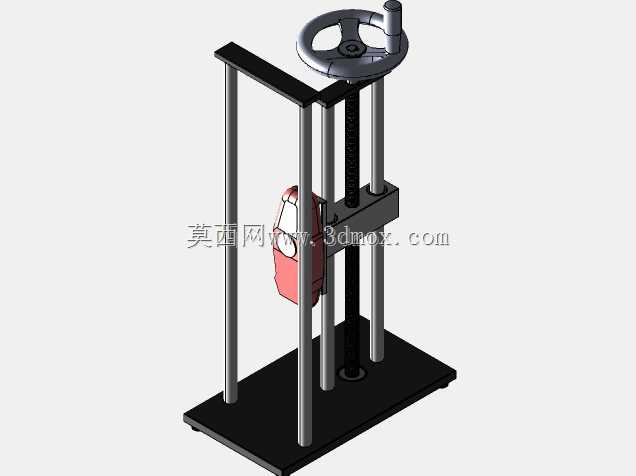

　　在力值计量器具的日常校准与出厂检测环节，推拉计试验台是实验室、计量院所及工具生产车间里不可或缺的专用工装，这类设备的核心作用是为推拉类力值检测仪表提供稳定的加载基准、固定装夹位与可重复的测试行程，避免手持测试带来的施力角度偏差、加载速率不稳定问题，保障力值检测数据的溯源性与一致性。这套试验台的整体结构采用卧式承载框架布局，主体支撑部分选用矩形型钢焊接后做去应力处理，避免长期加载后出现框架形变导致的测试基准偏移，框架的安装基面预留了标准T型槽位，可适配不同量程推拉计的装夹座安装需求，安装边界的设计充分考虑了常规实验室操作台的摆放尺寸，底部设置四个可调水平支撑脚，可在不平整的台面上快速调平，保证加载轴线与推拉计受力轴线完全重合，消除侧向分力对测试结果的干扰。

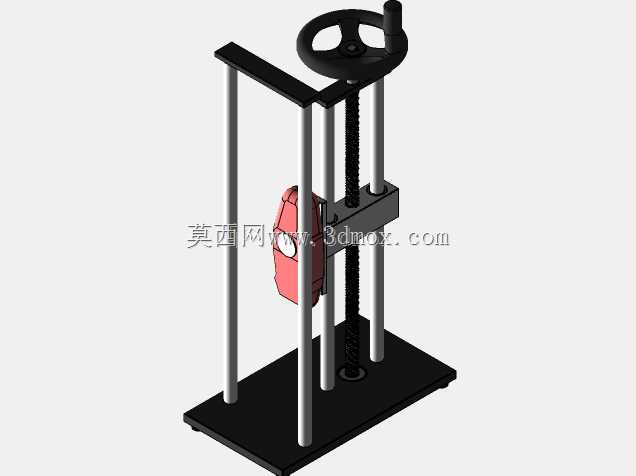

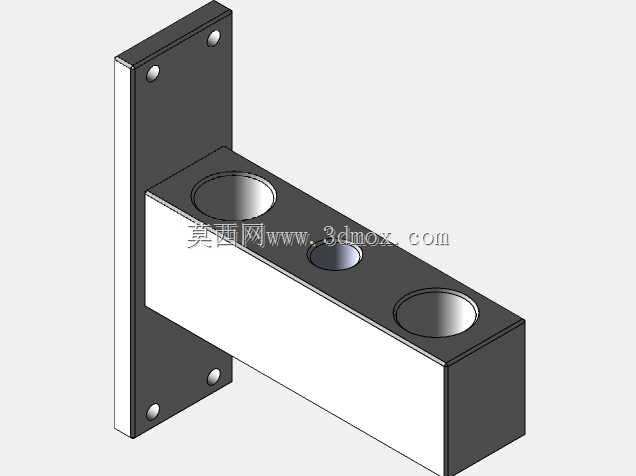

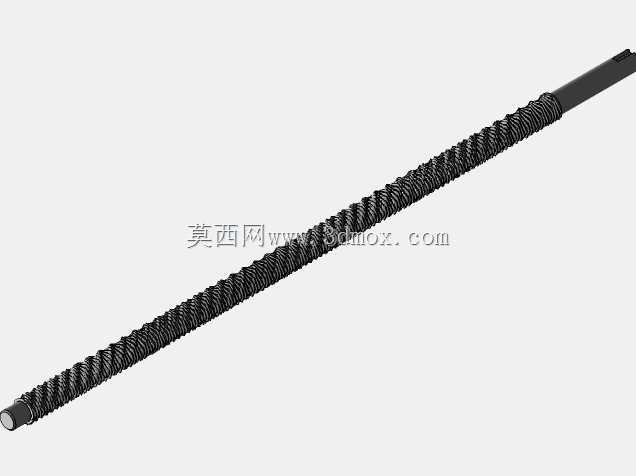

　　从功能设计逻辑来看，这套试验台兼顾了手动加载与自动适配的拓展空间，加载端设置了精密丝杠传动副，传动比经过匹配计算，转动手轮时可实现0.1mm级的进给精度，能够缓慢平稳地施加推拉力，不会因为加载过快造成力值冲顶损坏被测仪表；装夹端采用快换式夹头结构，可根据不同外形的推拉计更换适配的夹持块，无论是指针式推拉计还是数显式推拉计，都能实现无间隙装夹，避免测试过程中出现窜动。台架的侧面预留了力值传感器的安装接口，可搭配标准测力仪实现对推拉计的逐点校准，也可直接固定被测工件，配合推拉计完成插拔力、按压力、拉脱力等实际工况的模拟测试，覆盖电子连接器插拔力检测、小型零部件铆接强度测试、线束端子拉脱力验证等多个车间实际测试场景。

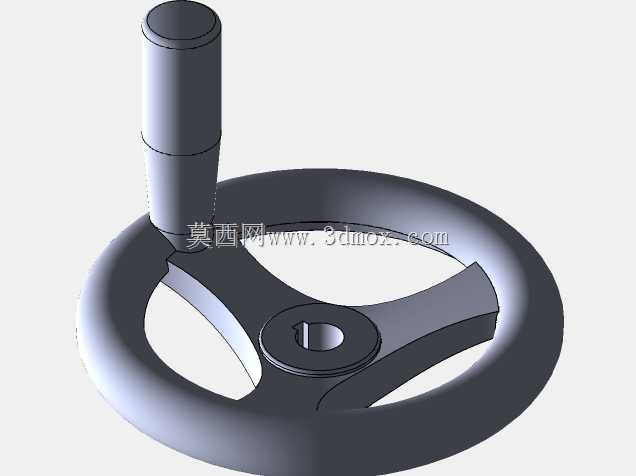

　　设计过程中重点考量了结构刚性与操作便利性的平衡，框架的受力截面经过抗弯模量校核，在满量程加载状态下的框架挠度控制在0.05mm以内，不会因为框架形变让测试数据出现虚高；操作位的手轮高度设置在符合人体工程学的位置，测试人员坐姿状态下即可轻松完成加载操作，读数位预留了足够的仪表安装空间，无论是指针表的刻度盘还是数显表的显示屏，都能处于测试人员的最佳观测视角。台架的移动行程覆盖了常规推拉计的全量程测试需求，两端设置了硬限位块，防止加载超程损坏传动部件或被测仪表，限位块的位置可根据测试需求快速调整，适配不同长度的被测样件测试。

　　在安装适配性上，这套试验台的底部安装孔位兼容现有多数实验室的防震台安装标准，也可直接放置在常规重型工作台上使用，不需要额外做地基固定；外露的传动部件设置了可拆式防护壳，避免车间内的粉尘、金属碎屑进入丝杠副影响传动顺畅度，日常维护时仅需定期在丝杠与导轨接触面涂抹润滑脂即可，不需要复杂的拆解保养。台架的承载面板做了发黑防锈处理，长期使用不会出现锈蚀掉屑问题，避免碎屑掉入被测仪表或传感器接口造成接触不良。不同于通用型的拉力测试设备，这套试验台专门针对推拉计的校准与小力值工况测试做了结构优化，没有冗余的复杂功能，结构紧凑操作简单，既可以作为计量室的校准工装使用，也可以放置在生产线上做在线力值抽检，能够满足中小量程推拉计从入厂校验、周期校准到工况模拟测试的全流程使用需求，结构设计上充分考虑了加工工艺性，所有板材与型材都选用常规工业规格，加工时不需要特殊定制刀具，普通机加工车间即可完成整套结构的加工与装配，装配公差经过合理分配，不需要高精度的加工设备就能保证整体的装配精度，有效控制了工装的制造成本，同时也方便后续的配件更换与结构改造。
