汽车座椅组件尺寸检测工装夹具

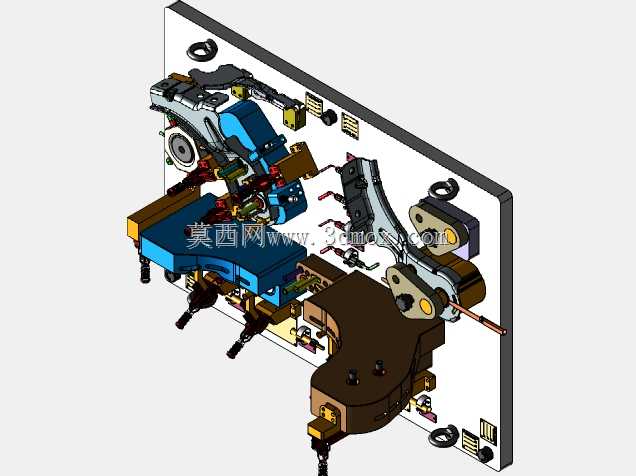

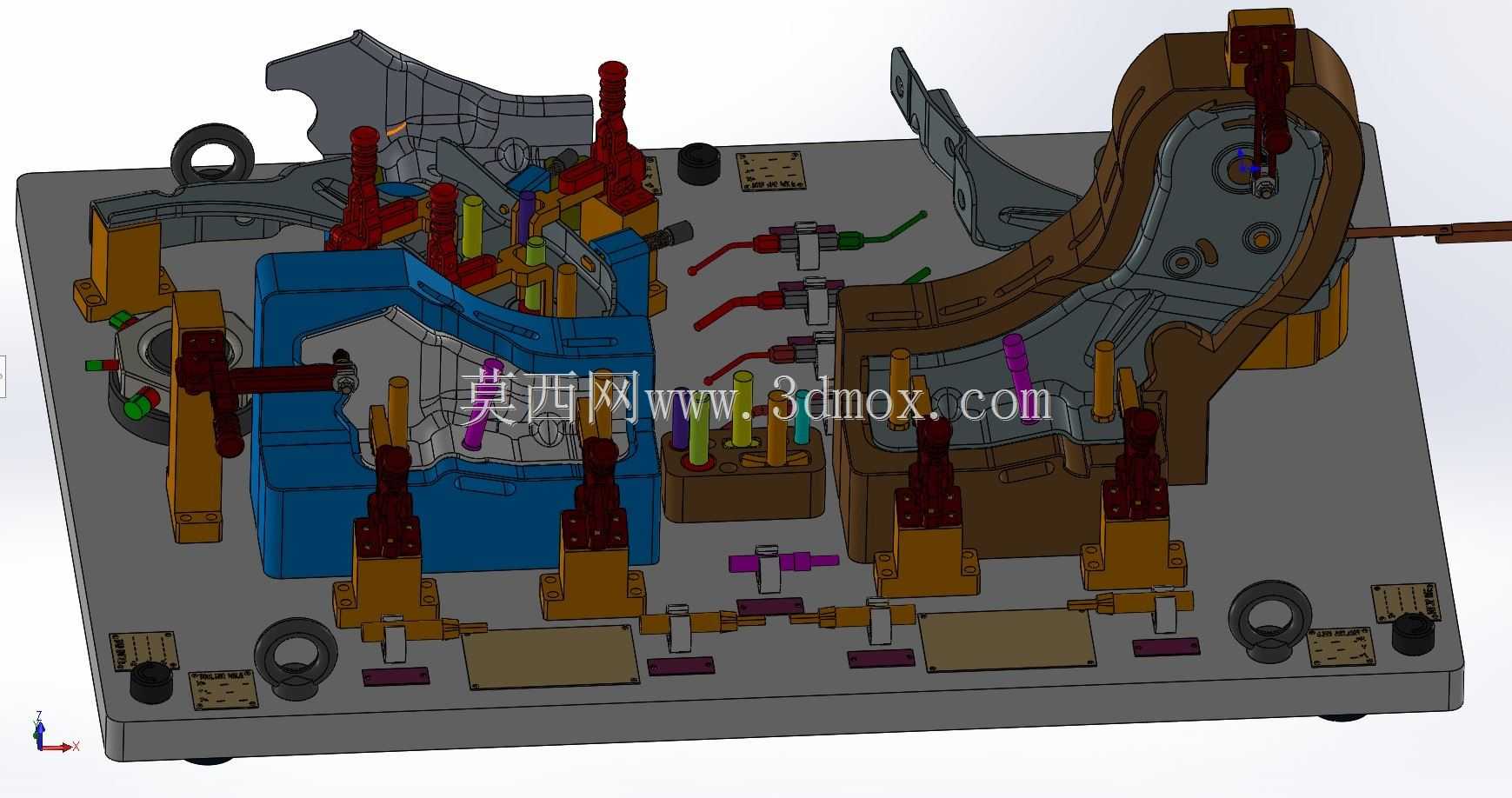

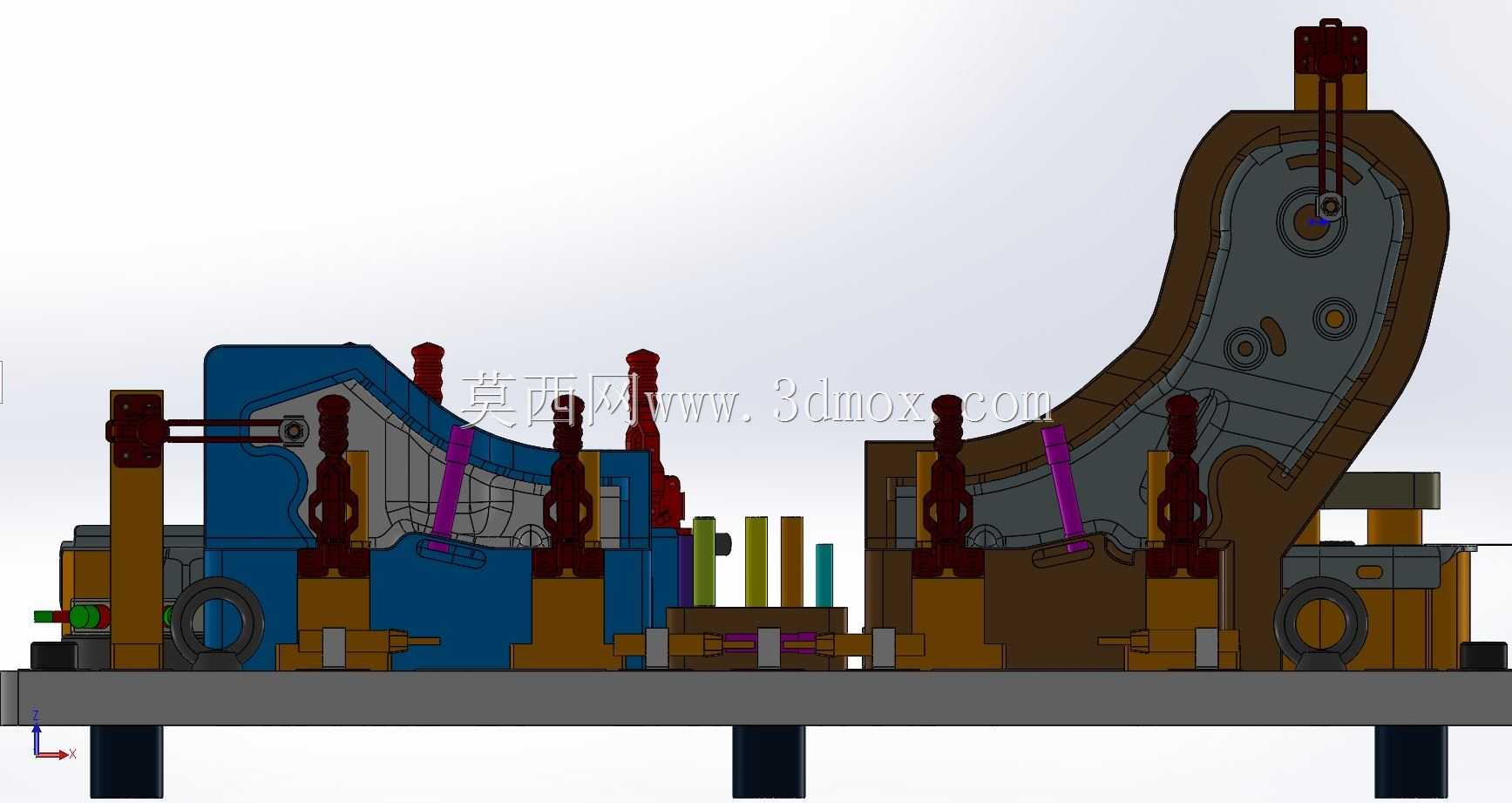

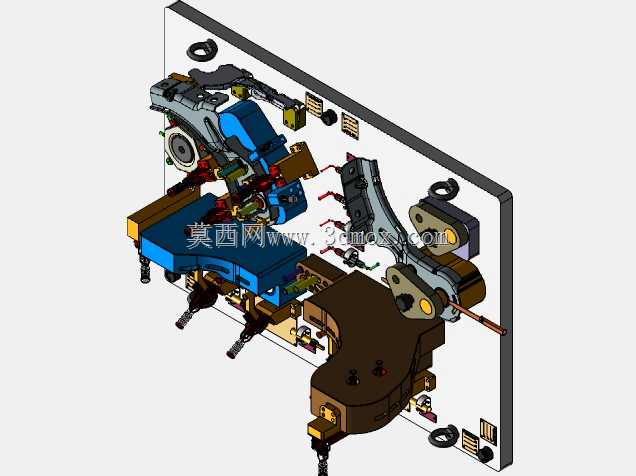

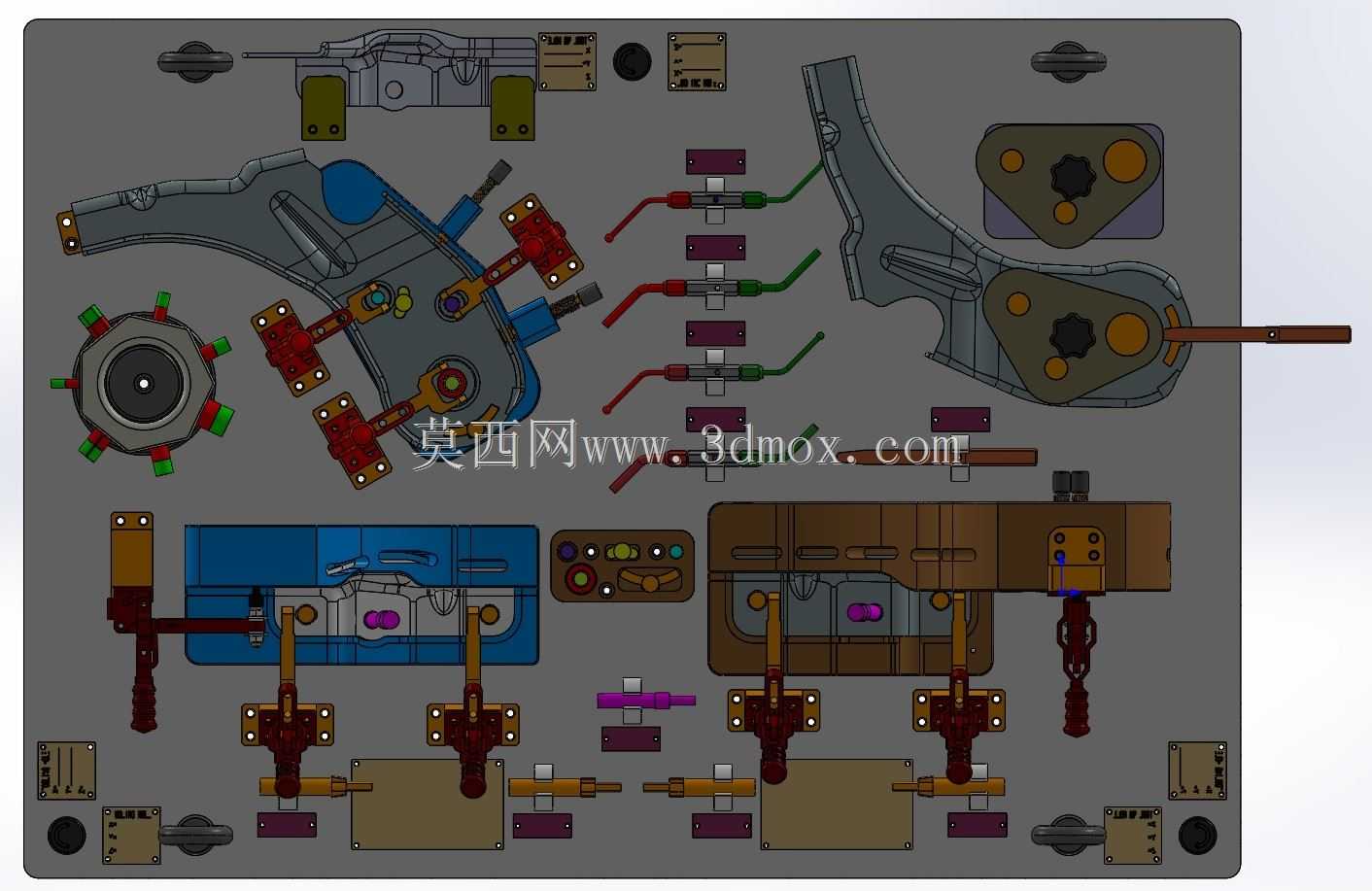

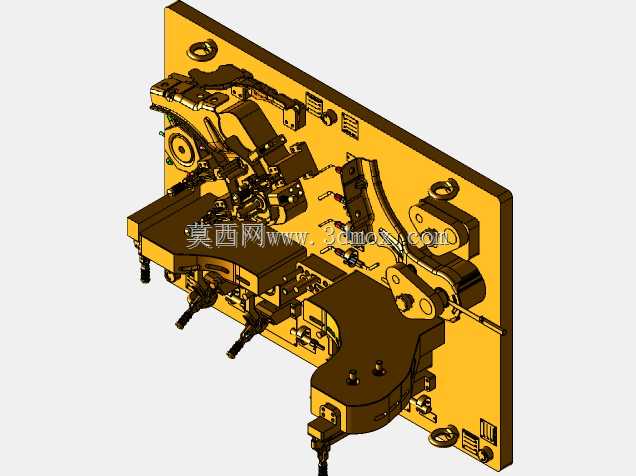

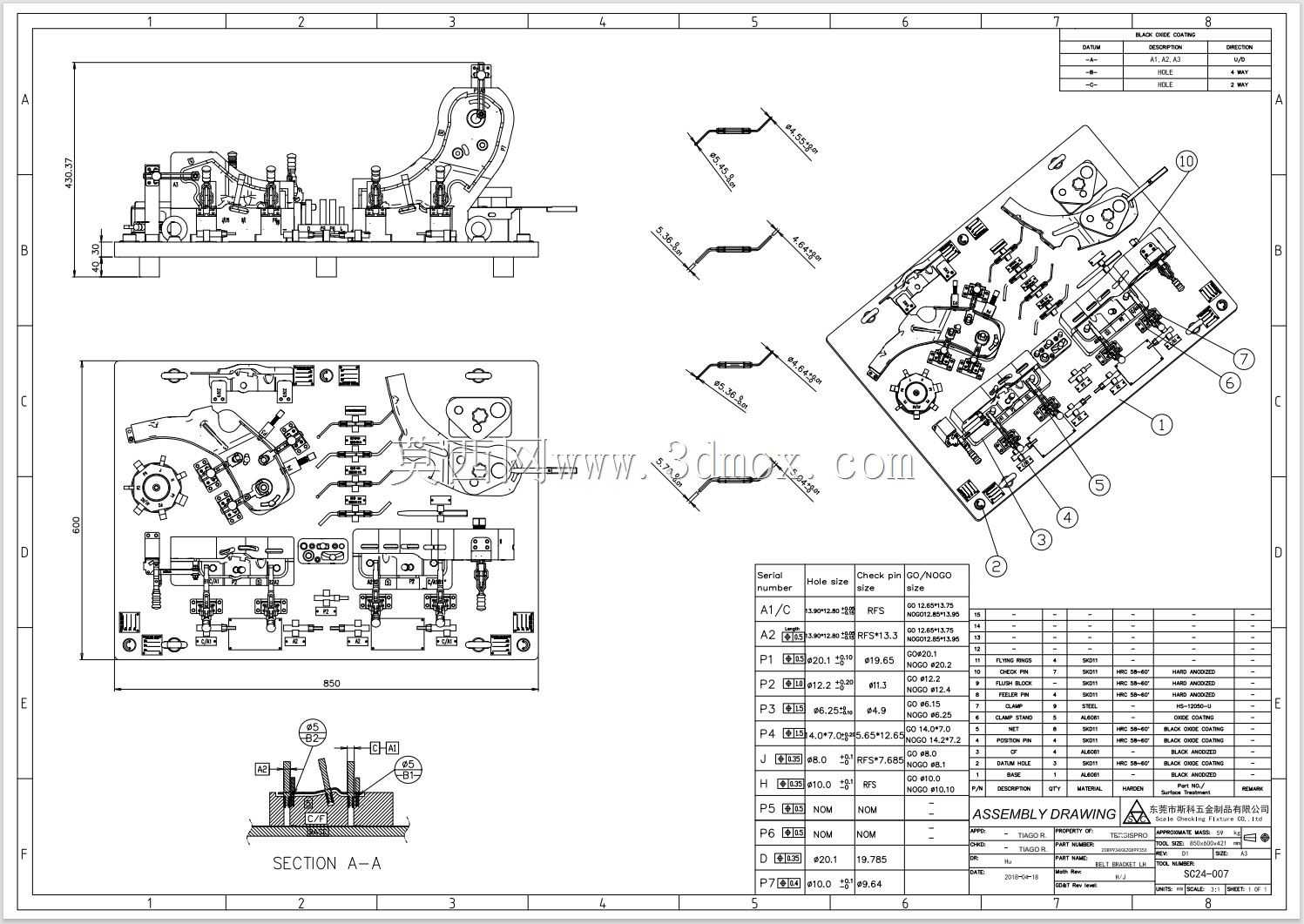

　　这套检测工装主要面向汽车座椅结构件的制程尺寸校验场景，在汽车零部件冲压、焊接成型后的序间检测环节投入使用，可覆盖两款不同构型座椅金属组件的全尺寸关键形位公差检测需求，替代传统人工手持量具的抽检模式，将单工件检测时长压缩至两分钟以内，适配产线节拍化生产的全检要求。从结构布局来看，整套工装以加厚铸铁平台作为安装基准面，平台平面度经过精磨处理，平面度公差控制在0.02mm以内，所有定位、夹紧、检测模块均通过定位销与螺栓固定在平台基准面上，安装孔位采用坐标镗加工，保证各模块的位置精度可追溯。针对待检测的两款座椅组件，工装分别设置了独立的定位单元：其中蓝色定位型块完全贴合座椅组件的内腔曲面，型面加工采用五轴铣削成型，贴合间隙不大于0.

　　05mm，作为工件放置的主定位基准，限制工件的X、Y、Z三个方向移动自由度；周边分布的可调定位销分别对应工件上的工艺孔位，其中菱形销限制转动自由度，圆销配合主型面完成完全定位，避免过定位导致的工件装夹变形。夹紧单元采用快速夹钳配合压头的结构，所有压头的压紧点均选在工件刚性较强的加强筋位置，压头端面镶嵌聚氨酯软垫，防止压紧过程中刮伤工件表面涂层，夹钳的压紧行程经过校核，保证开合状态下有足够的工件取放空间，操作时无需额外工具即可完成快速装夹。工装上集成的多组检测销与通止规模块，分别对应工件上的安装孔位位置度、装配面平面度、卡扣配合尺寸等关键检测项，检测销的导向段与检测段公差按照被测孔位的公差带做匹配设计，检测时无需读取量具数值，

　　仅通过检测销能否顺利插入、规体能否通过对应位置即可快速判定尺寸是否合格，降低对检测人员的技能要求。平台上预留的起吊环与调平脚杯，满足工装在车间内转场搬运与安装调平的需求，底部的橡胶减震垫可抵消车间地面振动对检测精度的影响。整套工装的设计逻辑完全围绕检测效率与精度稳定性展开，所有易磨损的检测销、定位套均采用快换结构，磨损后可快速更换无需重新校准整套工装，适配长期高频次的产线使用场景；各功能模块采用模块化布局，后续若工件发生小范围设计变更，仅需更换对应位置的定位或检测模块即可完成工装迭代，无需重新制作整套基座，大幅降低工装改造成本与周期。在实际使用中，操作人员仅需将待检测工件放置到对应定位型面上，依次扳动周边的快速夹钳完成压紧，随后逐一使用各位置的检测销完成对应尺寸项的校验，即可快速判定工件是否符合制程尺寸要求，有效避免不合格件流入下一道装配工序，减少后续装配环节的匹配问题。
