多立柱式升降测试工装结构设计方案

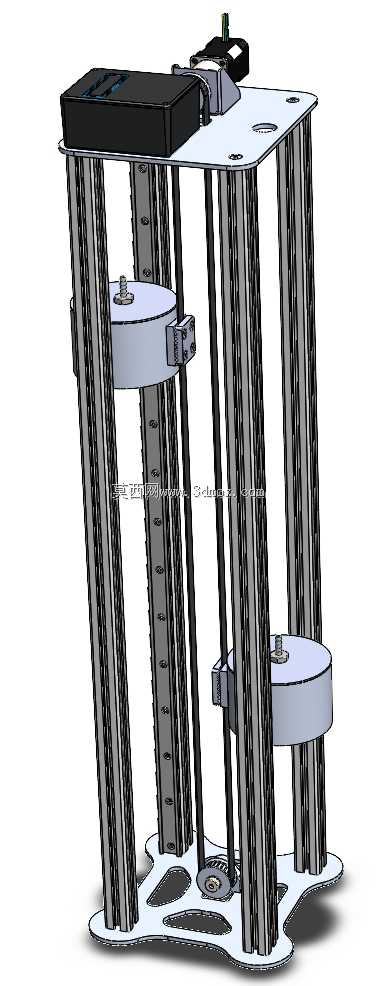

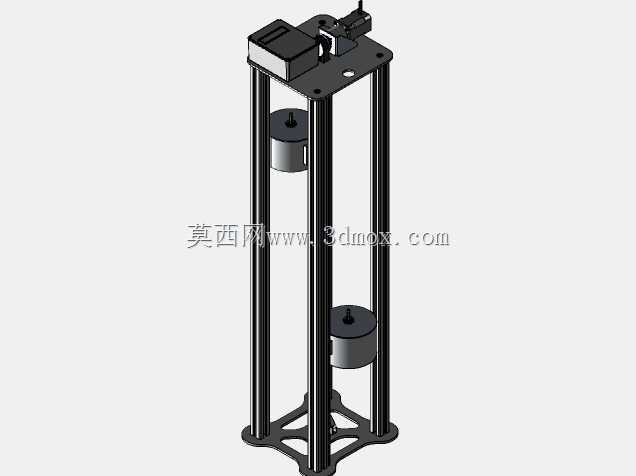

　　这套升降式测试工装的结构设计，核心面向通讯类小型电子模组的初始性能校验场景，在消费电子组装线的前段测试工位，这类工装需要兼顾安装便捷性、调节灵活性与运行稳定性，避免测试过程中因工装晃动、定位偏移导致的检测数据偏差。从整体框架来看，主体采用四根对称布置的铝型材立柱作为主承载结构，铝型材自带的T型槽可以直接适配标准紧固件，不需要额外焊接加工，现场组装时可以根据待测试产品的实际高度快速调整上下安装板的间距，上下两块安装板均做了轻量化镂空处理，在保证板面平面度的前提下降低整体自重，板面预留的多组安装孔位，可以兼容不同尺寸的测试治具、数据采集模块的固定需求，不需要二次打孔加工。

　　升降导向部分采用光轴加直线轴承的组合结构，两根平行光轴贯穿中间两层载物平台，保证平台升降过程中不会出现偏摆、卡滞的问题，每层载物平台侧边都设置了快锁式锁紧块，当平台调整到指定测试高度后，扳动锁紧块即可完成位置固定，不需要额外拧动螺丝，工位操作人员单手就能完成高度调节操作，适配不同批次、不同尺寸待测试产品的高度差需求。顶层安装板预留了传感器安装位与走线槽，可以直接固定光电检测头、扫码模组等测试配件，走线顺着铝型材的槽位布置，不会出现线缆缠绕、干涉升降动作的问题。

　　从安装边界来看，这套工装的底部安装板尺寸适配标准流水线工位的台面宽度，可以直接通过螺栓固定在防静电工作台面上，不需要额外制作转接底座，整体升降行程覆盖常规小型通讯模组测试的高度需求，最低位时两层载物平台间距可以缩小到50mm，满足薄型模组的近距离测试需求，最高位时两层平台间距可以拉到300mm，适配带外接天线、外接接头的通讯模块测试场景。载物平台的盘面做了阳极氧化处理，表面绝缘且耐磨，长期放置测试治具也不会出现刮痕、导电短路的问题，平台中心预留的定位销孔，可以配合治具底部的定位销实现快速换装，切换不同产品测试方案时，只需要更换对应治具，不需要重新调整整个工装的基准位置。

　　设计过程中特意规避了复杂的传动结构，没有采用丝杆、同步带这类需要定期维护的传动部件，全部采用手动调节加锁紧的结构，一方面降低了工装的制造成本，另一方面也减少了后期工位的维护工作量，适合小批量多品种的测试场景使用——毕竟在初始测试环节，产品迭代速度快，工装不需要过高的自动化程度，反而灵活可调、快速适配的特性更能匹配产线换型的需求。框架立柱的底部和顶部都设置了防撞胶垫，当载物平台调整到上下极限位置时，不会直接和金属安装板发生硬碰撞，降低调节过程中的噪音，也避免长期碰撞导致的紧固件松动问题。

　　在结构强度校核层面，四根铝型材立柱的截面选型经过承重计算，单层载物平台可以承载5kg以内的测试治具加产品重量，完全覆盖通讯类小型模组、测试电路板的重量需求，不会出现立柱弯曲、平台下沉的问题。导向光轴采用镀铬硬轴，表面硬度高，长期滑动也不会出现磨损凹点，保证升降动作的顺畅性，直线轴承选用标准件，后期损坏后可以直接快速更换，不需要定制配件。顶层的黑色模块安装位，专门预留了通用安装孔距，可以适配市面上主流的测试主控盒、数据传输模块，不需要针对不同品牌的主控设备重新设计安装板，进一步提升了工装的通用适配性。

　　实际工位应用中，这类工装主要承担产品上电前的初始对位、接口导通测试、基础信号采集的承载功能，操作人员可以根据自己的操作习惯调整载物平台的高度，避免长期弯腰或者抬臂操作带来的疲劳感，对称的立柱结构也让工装的重心始终落在中心位置，即使单侧放置偏重的治具，也不会出现工装倾斜、翻倒的问题。所有外露的紧固件都采用内六角圆柱头螺栓，螺栓头完全埋入型材槽或者安装板的沉孔内，不会出现突出的棱角刮伤操作人员或者刮损产品外壳的问题，符合工位作业的安全要求。
