适配V型槽挤压结构的E3D水冷安装支架

　　在桌面级FDM3D打印设备的改装与性能升级场景中，挤出端的散热效率直接决定了长时间连续打印的成型稳定性，尤其是采用E3D系列水冷挤出结构的设备，往往需要额外加装储液罐、循环水泵、散热风扇等配套组件，零散的部件如果直接通过扎带或简易连接件固定在型材框架上，不仅会占用过多的X轴或Z轴运动空间，还容易在打印头高速往复运动时产生管路拉扯、部件松动等问题，甚至会因为部件位置偏移导致管路弯折阻断冷却液循环，造成挤出头过热堵头、打印中断等故障。这款适配V型槽挤压结构的水冷套件安装支架，正是针对2020、2040、2060等常规规格欧标铝型材框架的3D打印设备设计，用来整合水冷系统的所有外置组件，将原本分散的储液腔、循环泵、

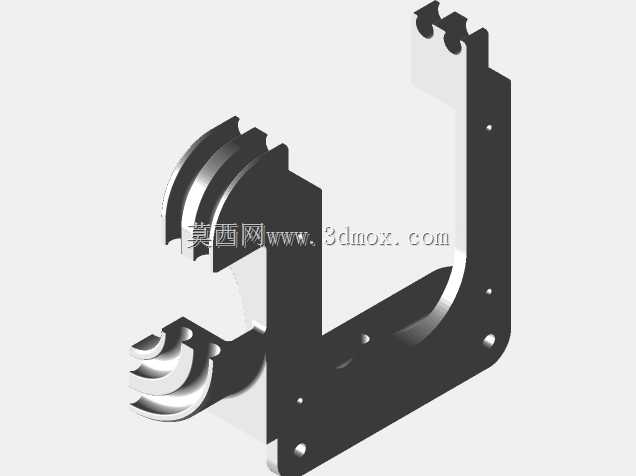

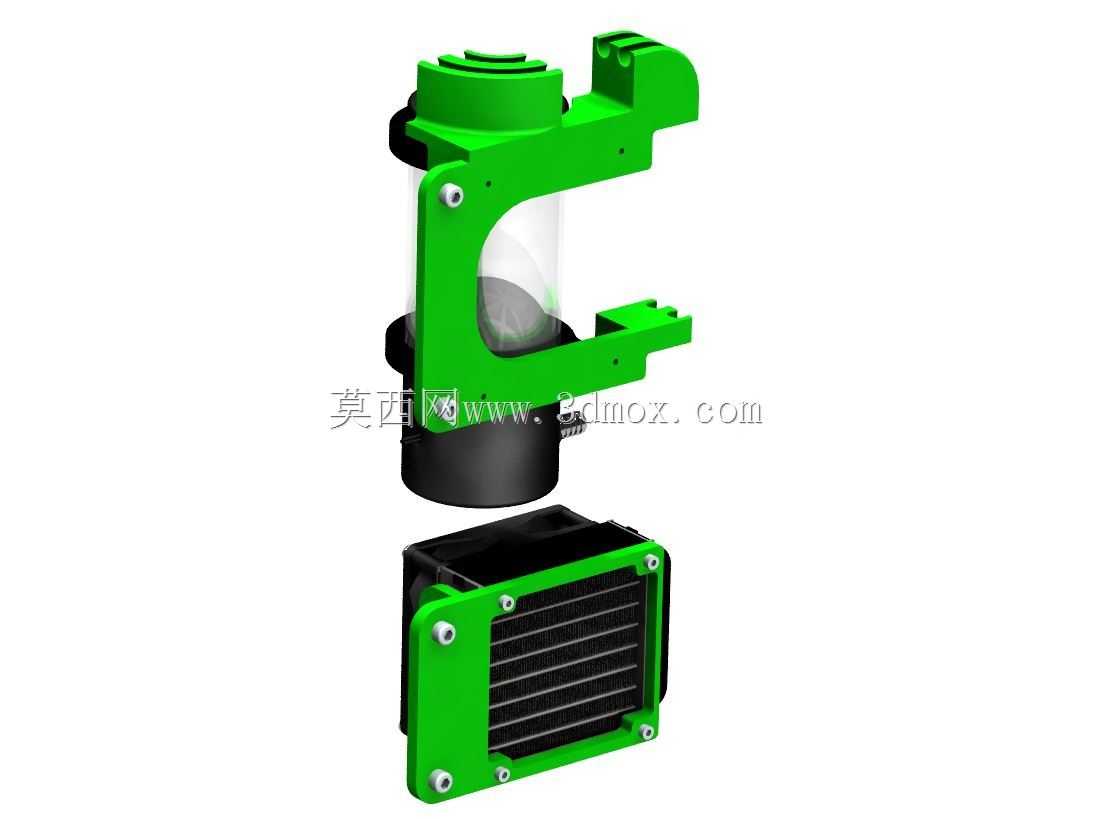

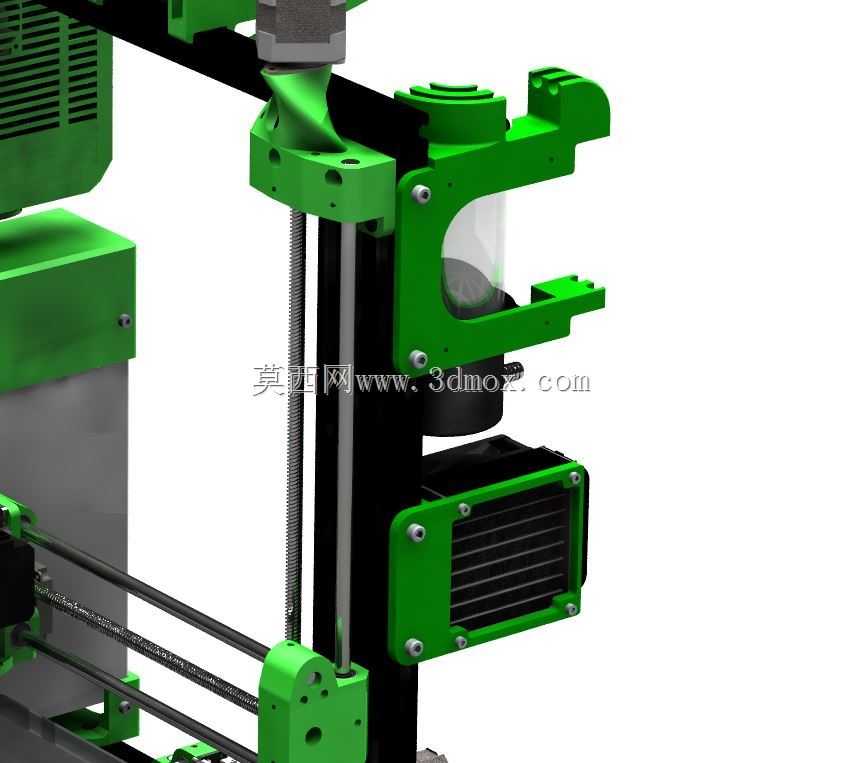

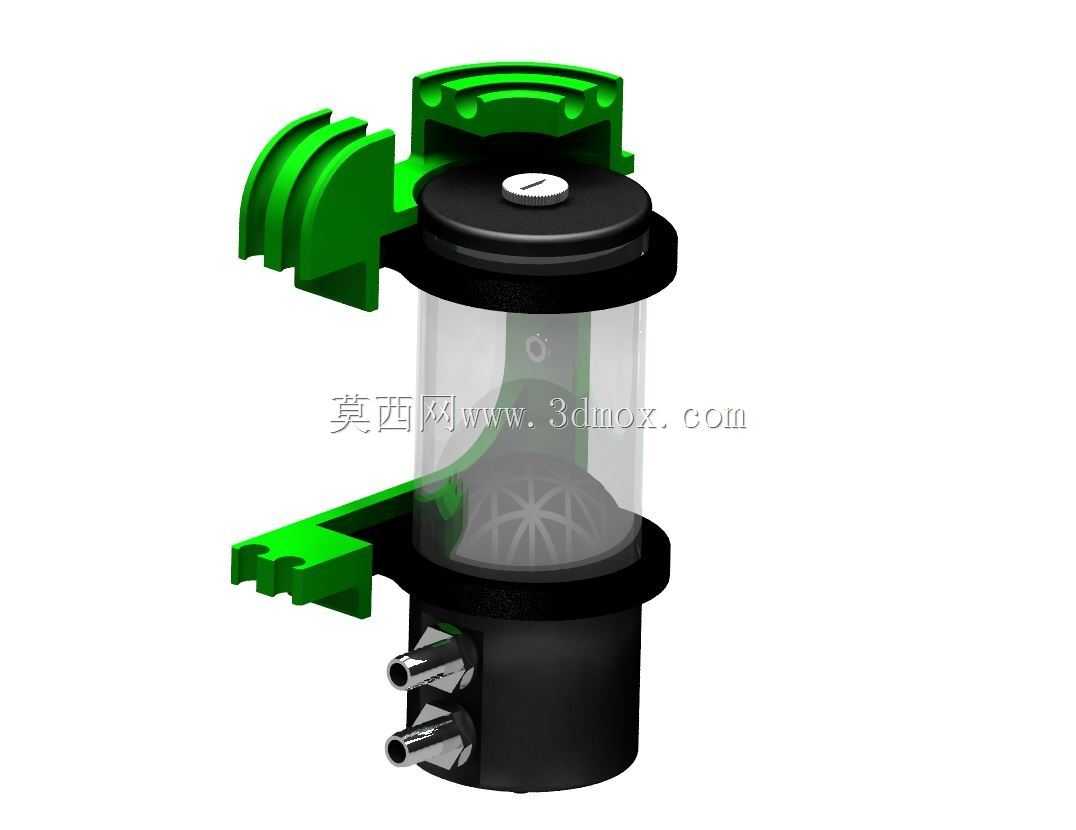

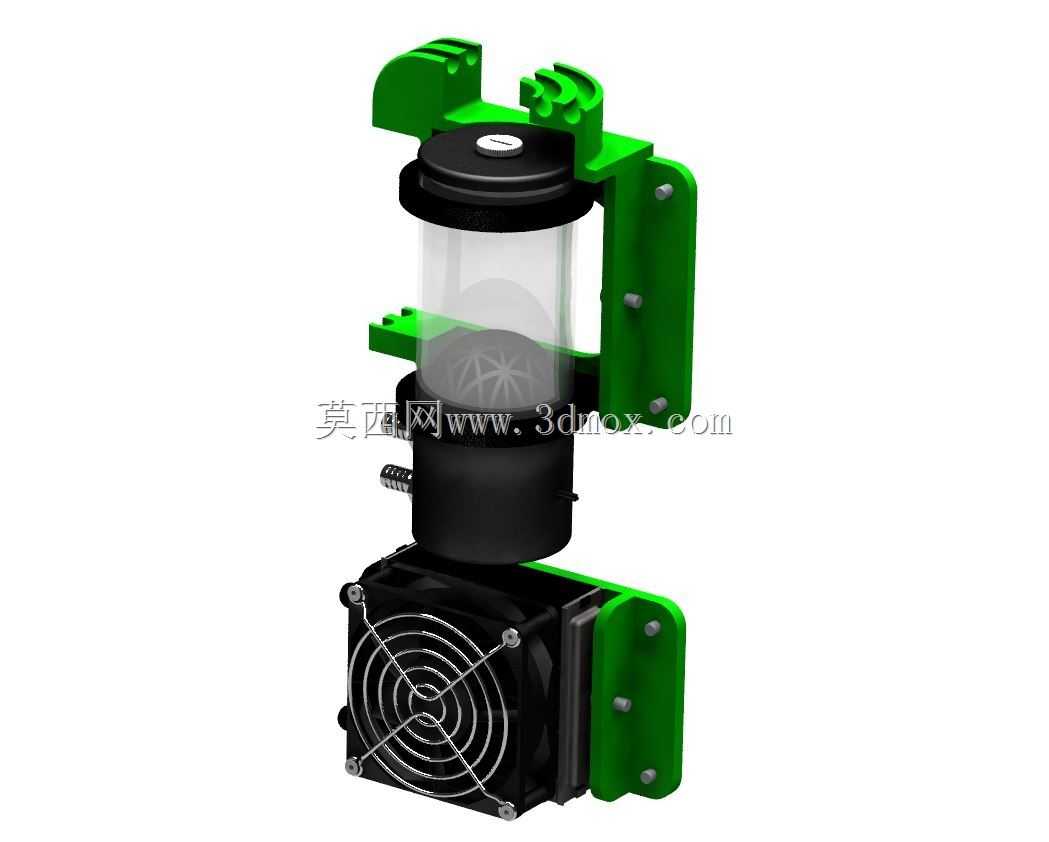

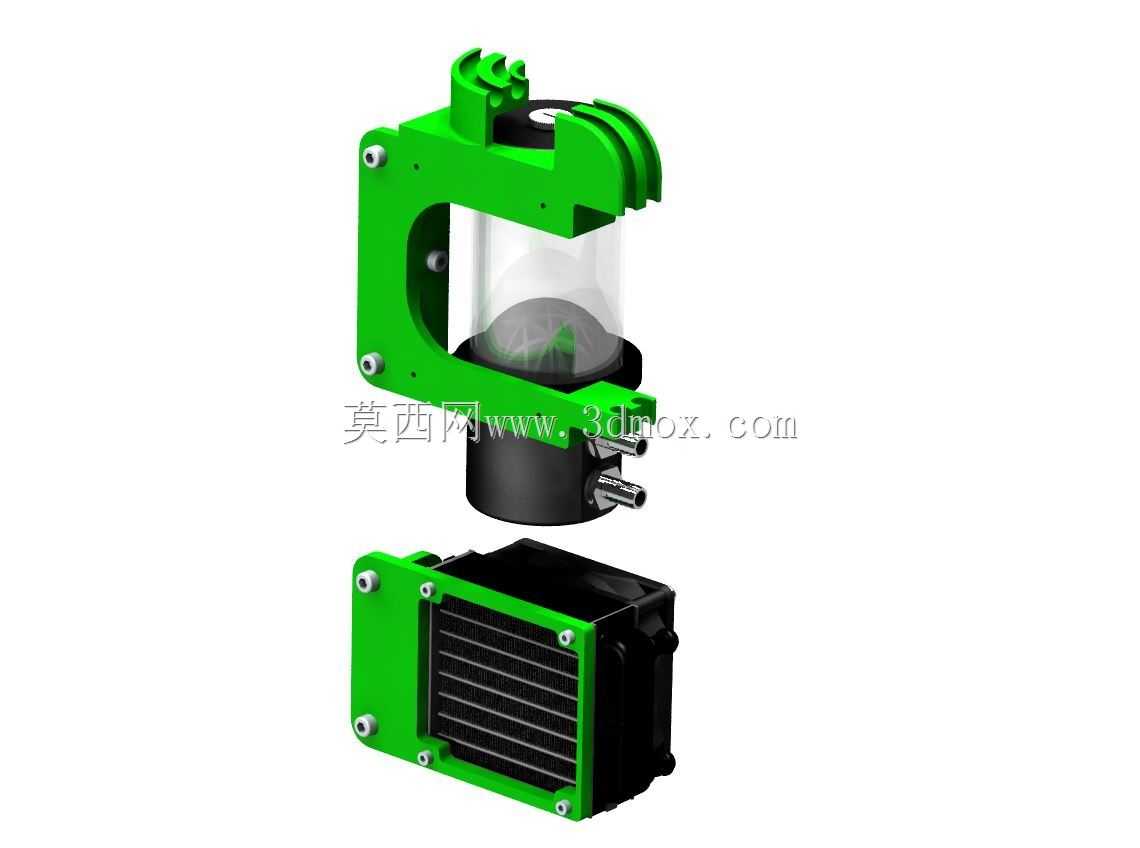

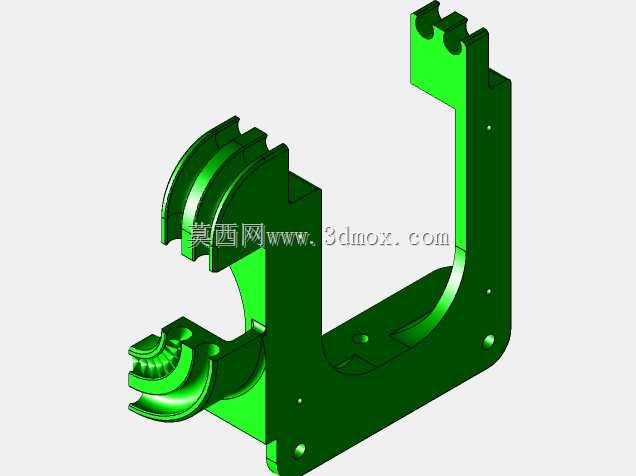

　　散热风扇集中固定在挤出端附近的框架位置，最大程度缩短冷却液循环管路的长度，减少管路弯折的可能性，同时避免组件干涉打印头的运动行程。从结构设计逻辑来看，支架采用分体式双底座固定结构，两个独立的安装底座可以直接卡入V型槽铝型材的卡槽内，不需要额外在型材上打孔或者加装复杂的转接件，安装时只需要将底座滑入型材槽内调整到合适高度，再通过顶丝或者T型螺母锁紧即可，适配不同机型的安装空间差异，用户可以根据自己设备的框架布局灵活调整支架的安装位置，既可以装在X轴横梁侧面，也可以固定在Z轴立柱的空余位置，不会和打印平台、料架等原有部件产生位置冲突。支架上部设置了适配圆柱形储液罐的环形固定位，固定位内侧预留了防滑缓冲的安装间隙，

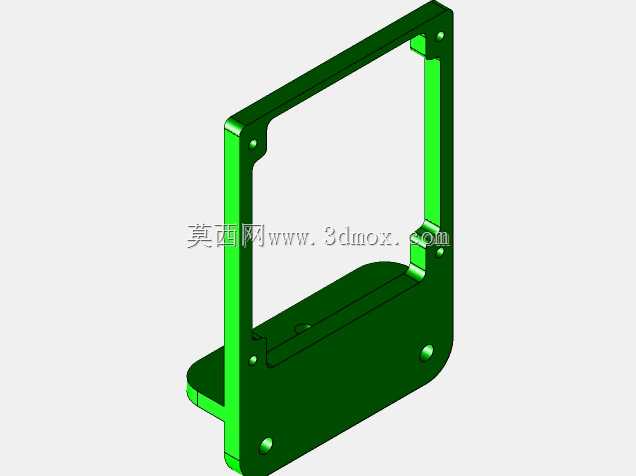

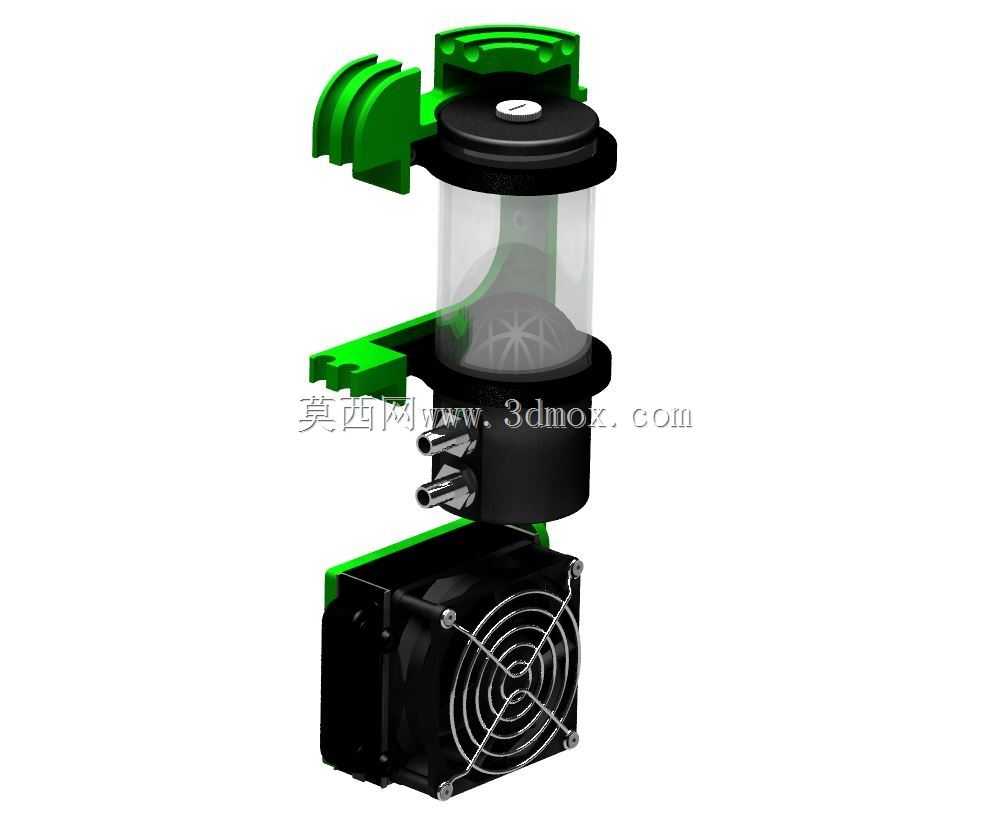

　　可以匹配常规直径的透明储液罐，储液罐下方直接对接循环水泵的安装位，水泵的进出水接口位置预留了足够的操作空间，方便用户连接8mm内径的软质冷却液管路，V2版本的结构特意优化了储液罐安装位置下方的管路通道曲率，将原本直角转折的管路走向调整为大圆弧过渡，避免软管因为弯折半径过小产生流道缩径，保证冷却液循环的流量稳定，减少水泵的工作负载。支架下部预留了标准80mm或者60mm散热风扇的安装孔位，孔位间距完全符合常规散热风扇的安装标准，风扇直接对准循环管路的散热段或者水泵本体，可以带走冷却液循环过程中携带的挤出头热量，保证水冷系统的散热效率维持在稳定区间，即使是长时间打印高温耗材比如PC、尼龙等，也能保证挤出头的冷段温度维持在合理范围内，

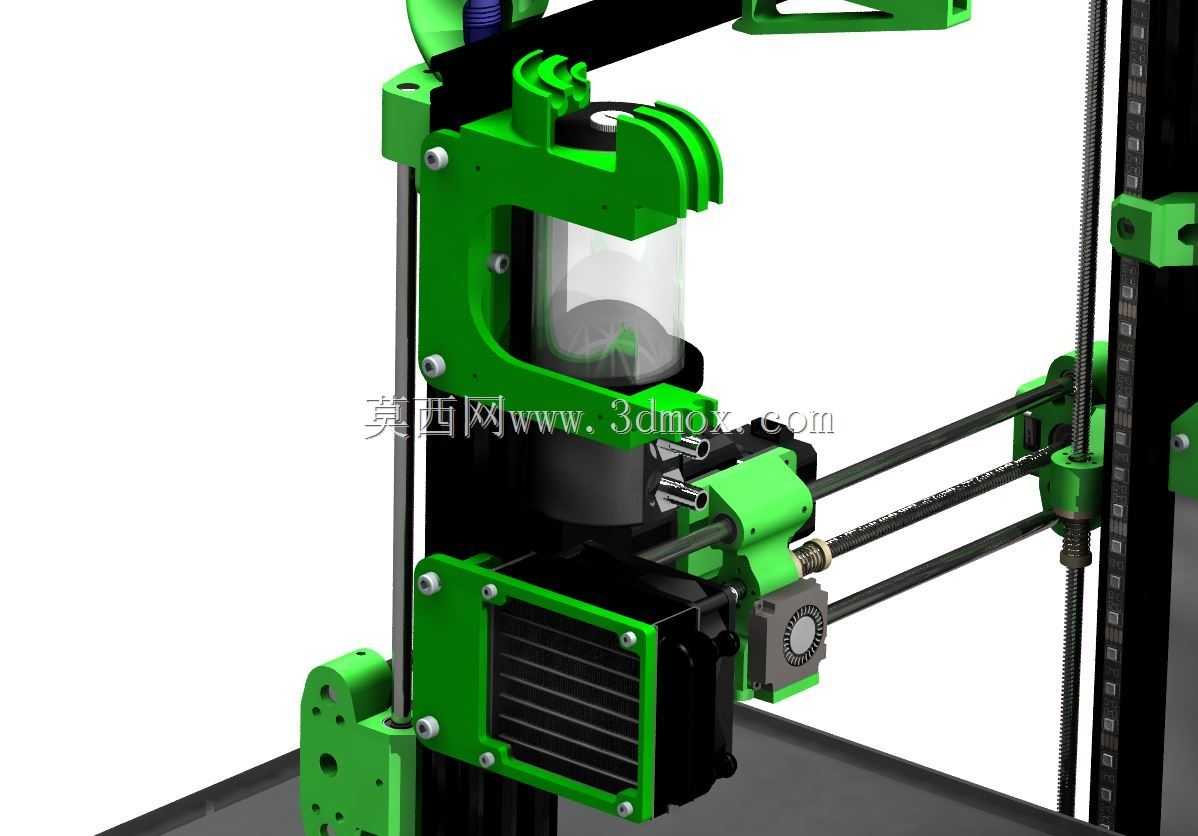

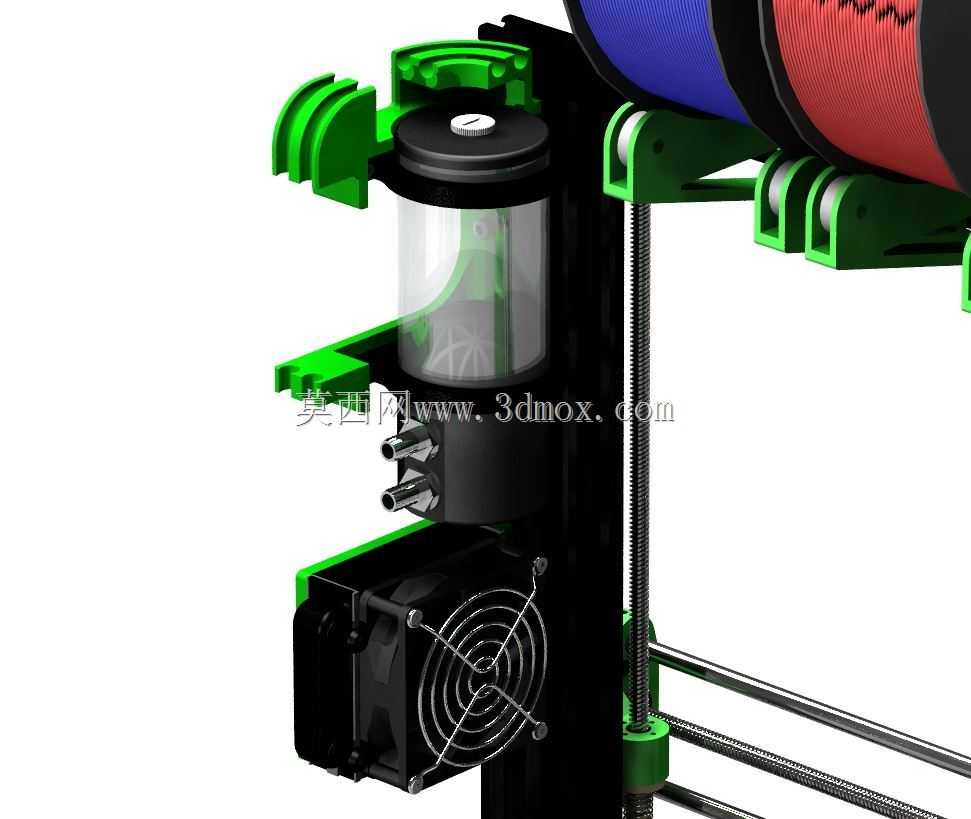

　　避免耗材提前软化造成的挤出不畅问题。支架侧面还设置了多组理线卡槽，可以将水泵、风扇的供电线材顺着卡槽整理固定，避免线材散落在设备内部勾挂到运动部件，整个支架的安装边界经过反复校核，在固定所有水冷组件之后，整体突出型材框架的尺寸控制在合理范围内，不会超出设备原有外轮廓，也不会影响打印平台的最大成型行程，对于采用近程挤出结构的V型槽框架3D打印机来说，这套支架可以在不改动设备原有主体结构的前提下，快速完成水冷挤出系统的整合安装，降低水冷改装的结构设计难度，减少改装过程中需要自行设计转接件、测量安装位置的工作量，所有安装孔位和固定结构都经过实际装配验证，组件之间的配合间隙预留合理，不会出现安装干涉、固定不牢的问题。在实际使用过程中，整合式的安装结构让整个水冷系统的重量均匀分布在型材框架上，不会因为单侧负重过大导致X轴横梁产生形变，保证打印头运动的平稳性，同时集中布置的组件也方便后期维护，需要补充冷却液、更换水泵或者清理风扇灰尘的时候，不需要拆解多个零散的固定件，直接在支架位置就可以完成所有维护操作，管路的集中布置也方便用户检查是否存在漏液、管路老化等问题，避免漏液滴到电路板或者驱动模块上造成设备损坏。
