3D打印设备配套E3D水冷散热套件结构

　　这套水冷散热结构主要面向桌面级FDM 3D打印设备的挤出端散热需求设计，针对E3D结构热端长时间高温工作下的散热瓶颈做了适配优化，解决常规风冷方案在高打印速度、高环境温度工况下热端冷端热量倒灌、堵料断料的常见问题。从实际应用场景来看，这类水冷套件多用于封闭腔体的桌面3D打印机、长时间连续作业的批量打印工位，或是改装了高温耗材打印能力的E3D热端设备，相比传统轴流风扇直吹的风冷结构，水冷的换热效率更高，运行噪音更低，同时不会因为风扇气流扰动影响打印腔体内部的温度场均匀性，尤其适配ABS、PC这类需要腔体恒温的高温耗材打印场景。

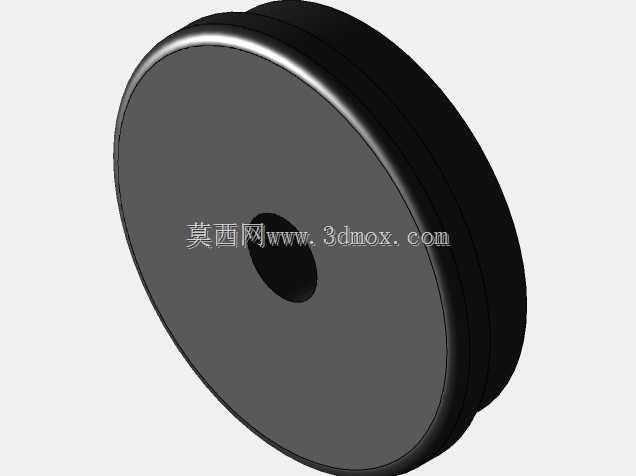

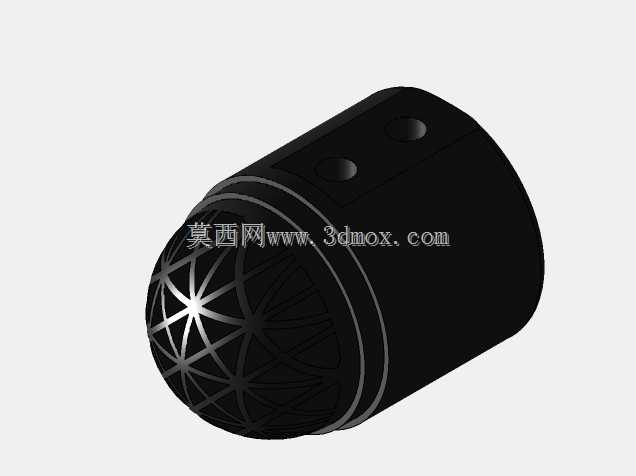

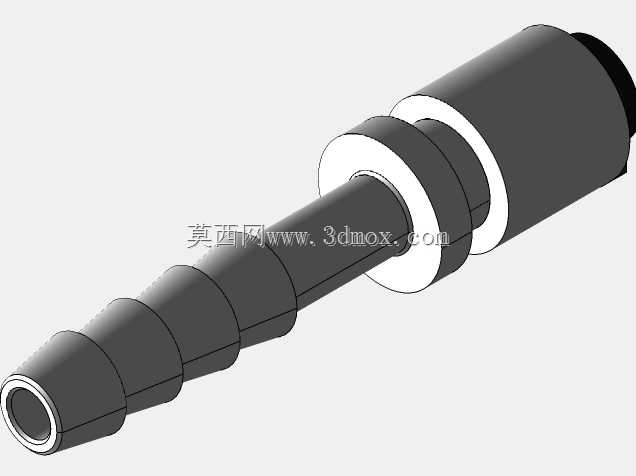

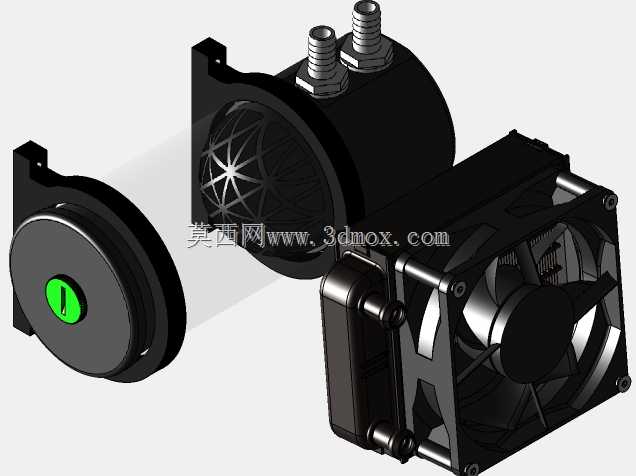

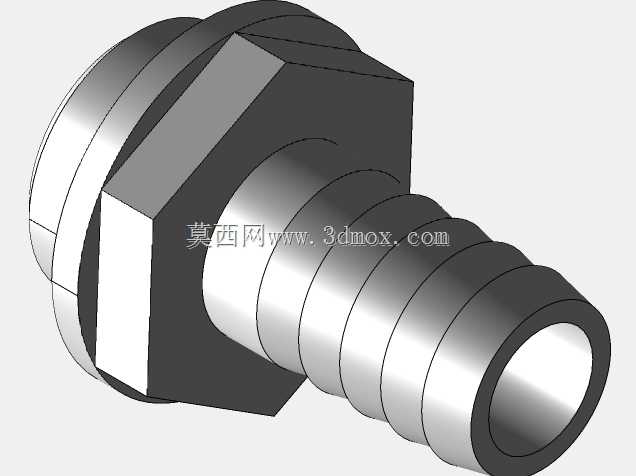

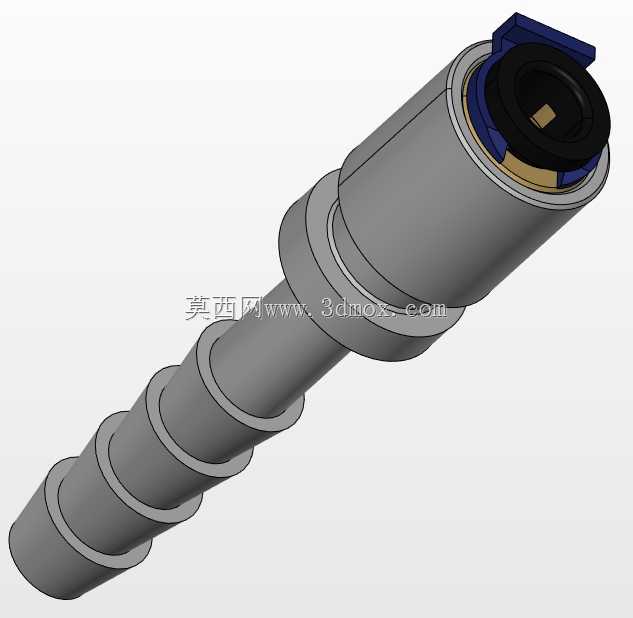

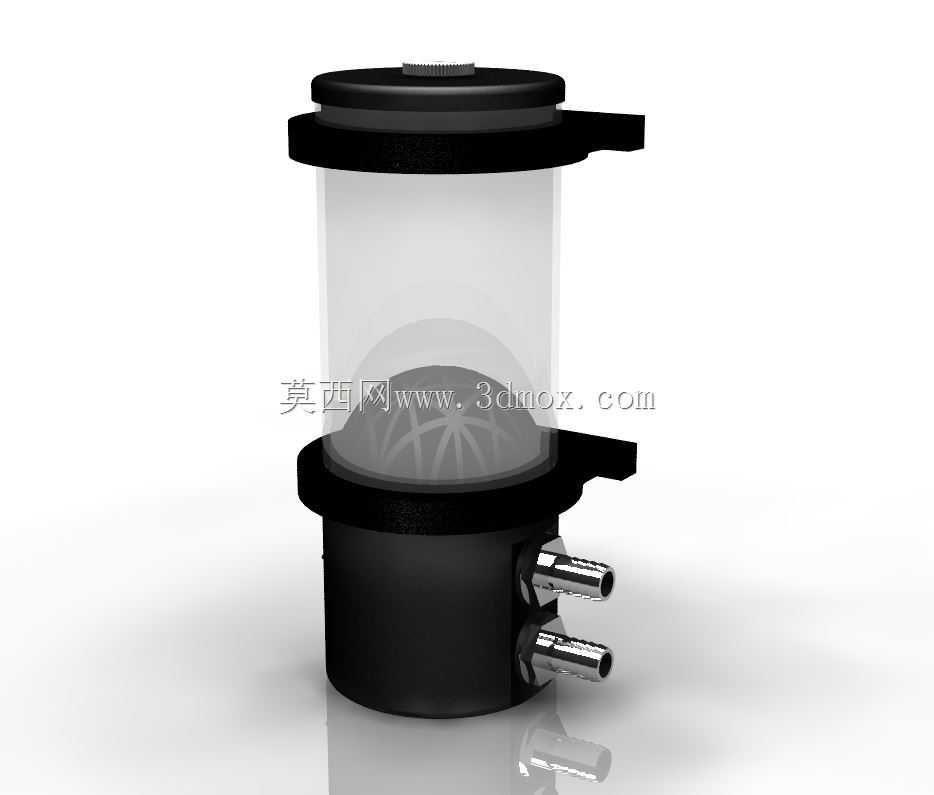

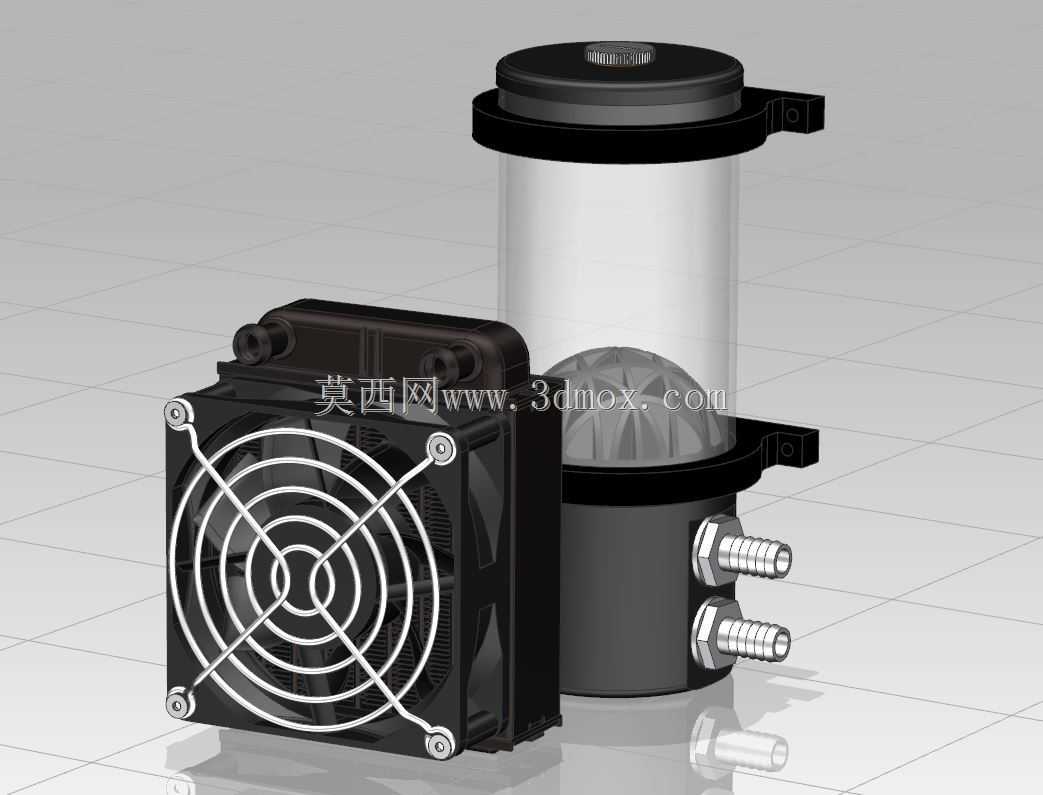

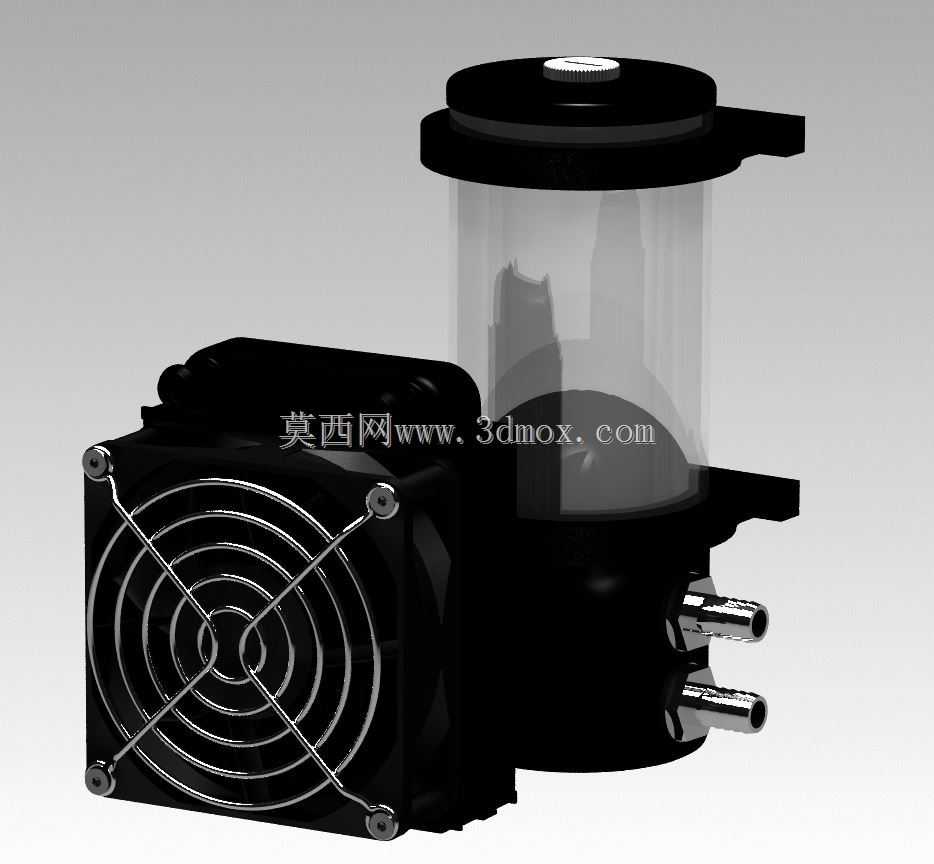

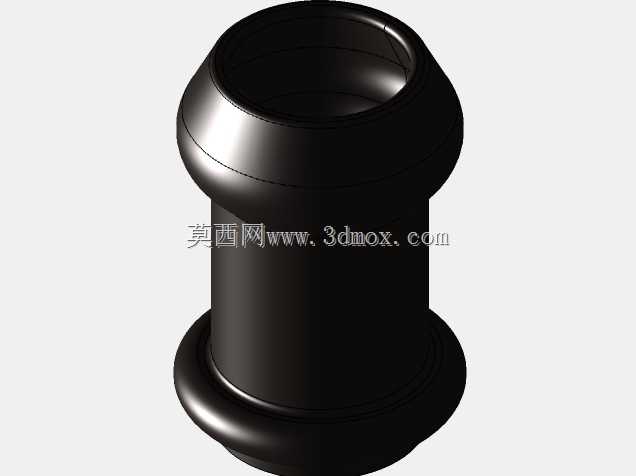

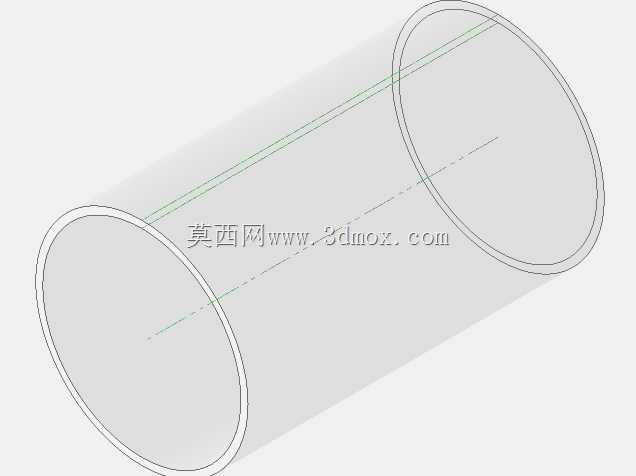

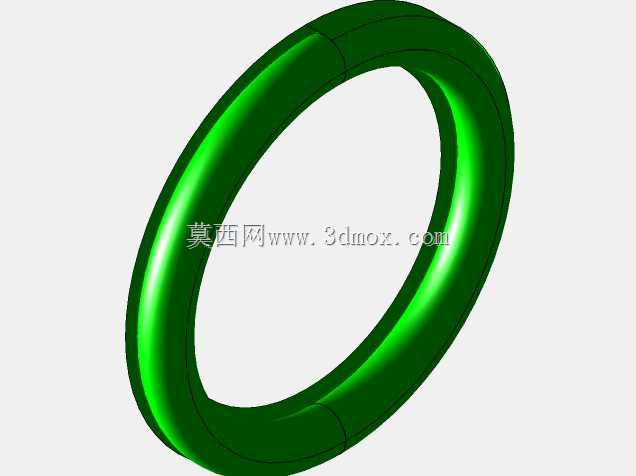

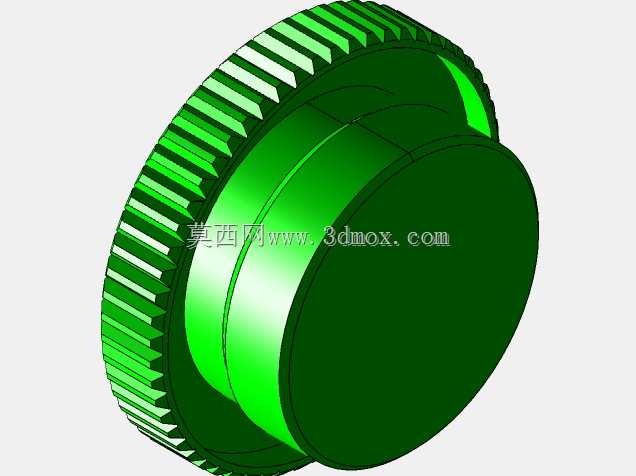

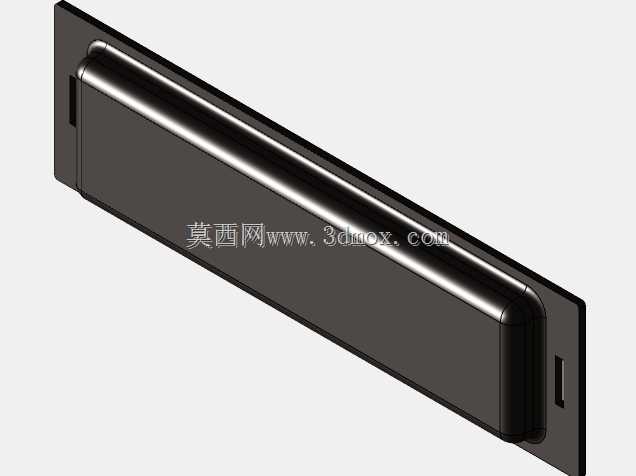

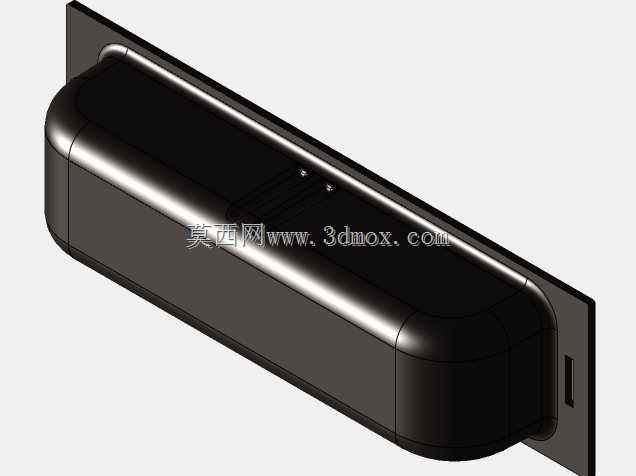

　　从功能结构拆分来看，整套组件集成了散热冷排、轴流散热风机、一体化储液水箱、微型循环水泵、快插流体接头几个核心部分，没有做冗余的分体式设计，所有部件整合为一个可整体安装的模组，减少了外接管路的排布复杂度。其中储液罐采用半透明可视化筒体设计，日常运维时可以直接观察内部冷却液液位、是否存在杂质沉淀或是管路气泡，不需要额外拆解结构就能判断循环系统的工作状态，筒体顶部预留了带密封胶圈的注液口，补充冷却液时不需要拆卸整套管路，操作边界留足了手指操作空间，不会和周边安装结构产生干涉。循环水泵和储液罐做了直连集成设计，省去了中间连接管路的流阻损失，水泵进出水口采用标准金属快插接头，适配常用的42mm、64mm规格柔性冷却水管，接头处做了倒钩结构，配合喉箍锁紧后可以承受1.5bar以内的循环压力，不会出现运行过程中管路脱落漏液的问题。

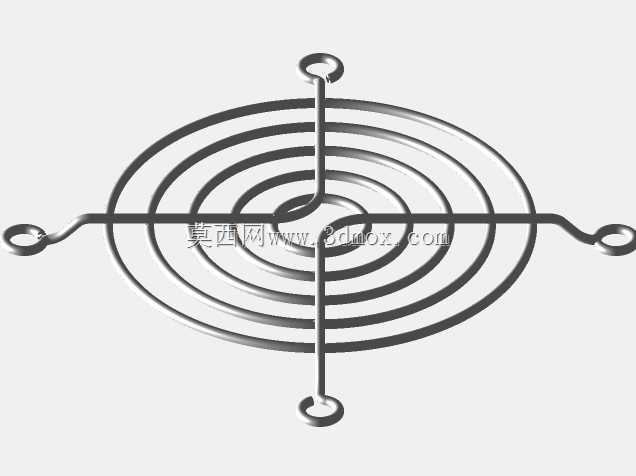

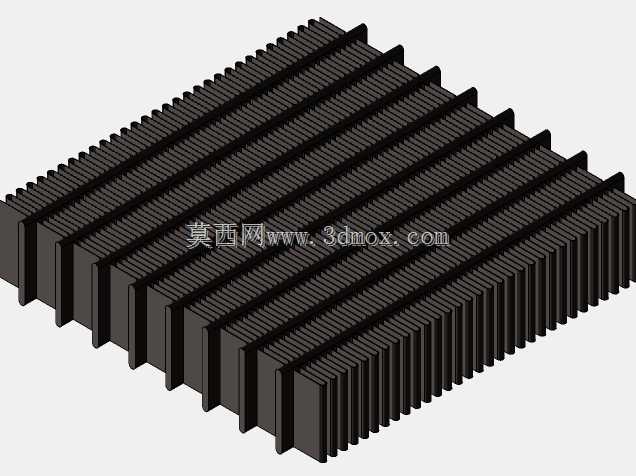

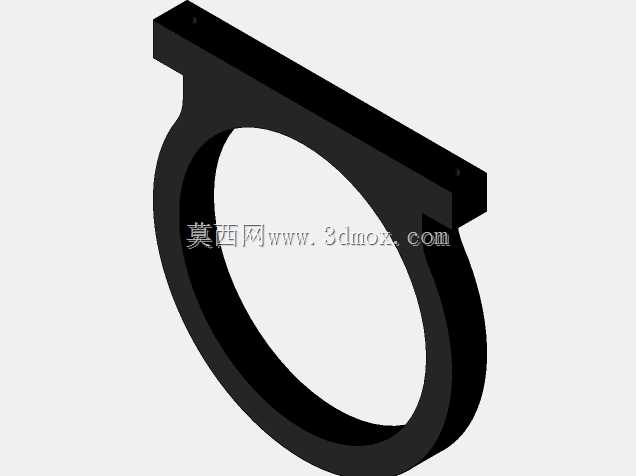

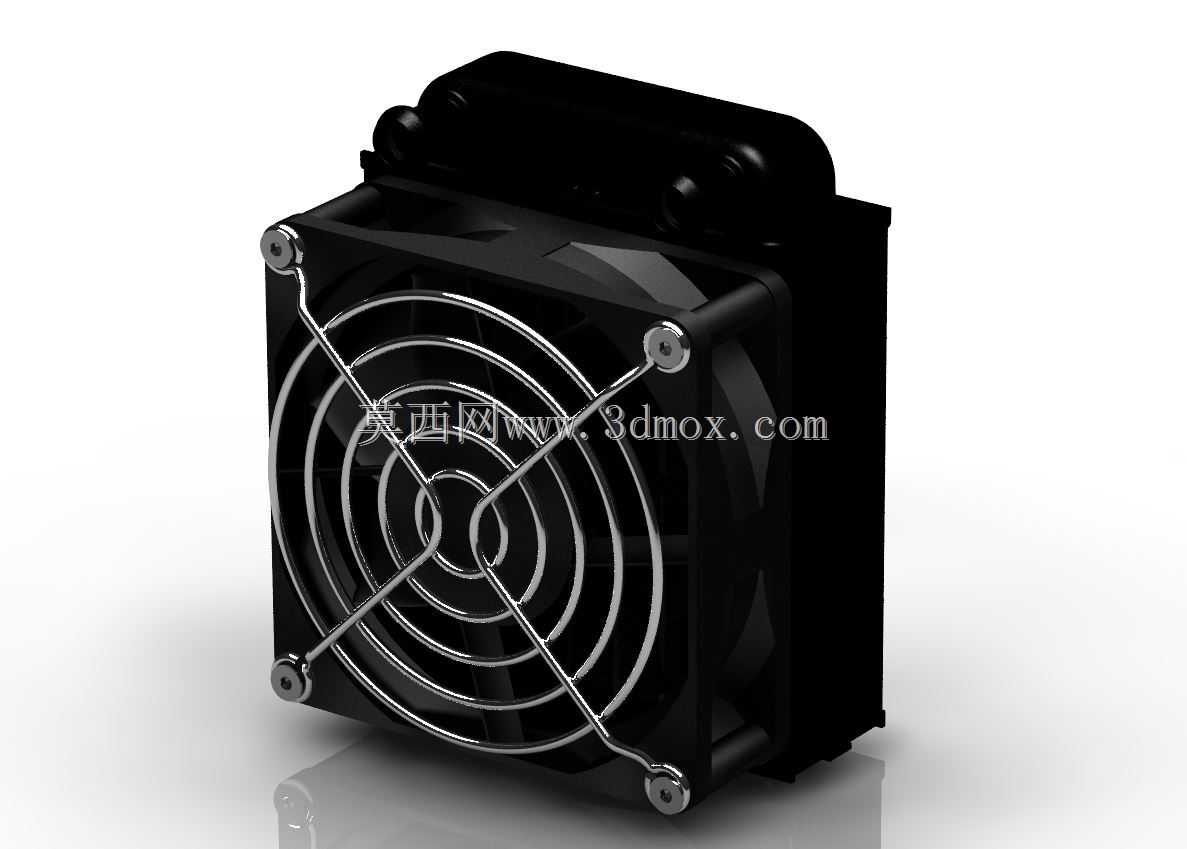

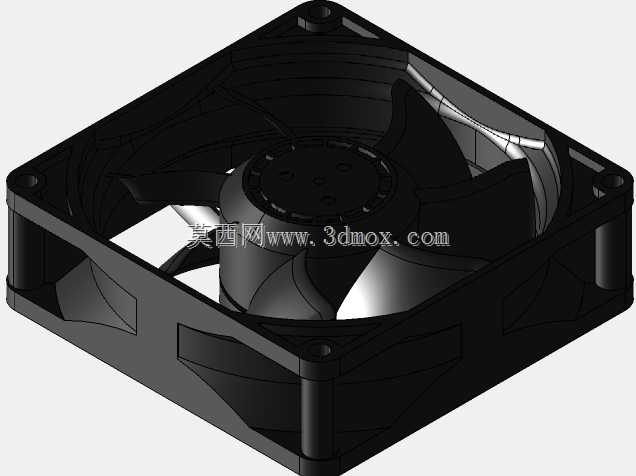

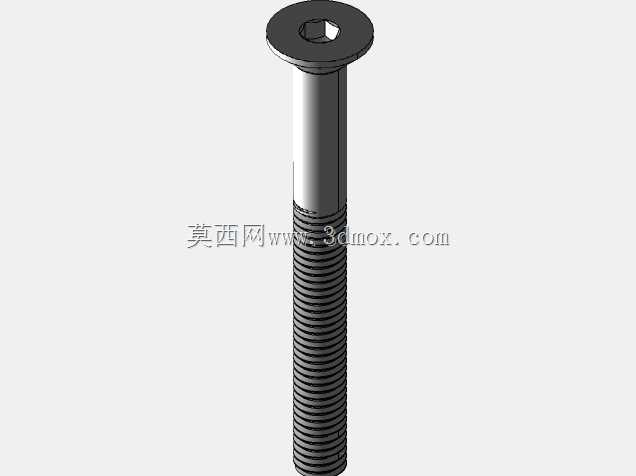

　　散热端采用标准80mm规格轴流风扇搭配密齿铝制冷排的组合，冷排的流道做了多回路折返设计，冷却液在冷排内部的流路长度足够带走热端传递过来的热量，风扇采用钢丝网罩做防护，避免日常操作时线缆或是杂物卷入扇叶，网罩通过四个角的减震橡胶钉固定在冷排上，既可以降低风扇运行时的震动传递，也能抵消一部分安装公差。整套结构的安装固定位做了兼容设计，预留的两个伸出式安装耳可以适配常见的2020、2040铝型材机架安装孔位，安装孔做了长圆孔设计，允许±3mm的位置调整量，适配不同改装机型的安装位偏差，不需要用户二次打孔修改机架结构。

　　设计过程中重点考虑了3D打印设备的实际使用边界：整体模组的厚度控制在85mm以内，安装后不会和打印机的X轴运动行程产生干涉，所有流体管路的走向都避开了打印机的运动部件、加热块以及电气接线区域，避免管路长期受热老化或是被运动部件剐蹭破损。循环水路的流道做了圆弧过渡处理，没有直角死区，减少冷却液循环过程中的流阻，同时避免气泡在拐角处堆积造成循环断流。储液罐的容积设计为120ml，足够容纳整套循环回路的冷却液容量，同时预留了15%的膨胀空间，避免设备长时间运行冷却液升温后出现溢漏问题。水泵的选型匹配了整套回路的流阻特性，额定流量下可以保证冷却液每分钟完成3次以上的全回路循环，确保热端的热量可以被及时带走，让热端冷端的温度稳定在室温+5℃以内，避免热量向上传递到送丝机构造成耗材提前软化堵料。

　　从安装适配性来看，这套水冷套件的进出水接头位置做了居中设计，连接到E3D热端水冷头的管路可以保持对称走向，不会因为单侧管路重量造成挤出头的重心偏移，影响打印过程中的运动精度。风扇的供电接口采用标准3Pin插针，可以直接对接大部分3D打印机主板的风扇供电端口，不需要额外改装供电线路，水泵的供电也做了同规格接口设计，用户可以根据实际散热需求选择常速供电或是温控调速供电，在低温环境下降低水泵和风扇的运行转速，进一步降低运行噪音。整套结构的所有棱角都做了R2以上的圆角处理，没有尖锐的飞边棱角，安装操作时不会划伤操作人员，同时也避免了应力集中造成的部件开裂问题，适配3D打印爱好者、小型工作室的设备改装与日常运维需求。
