适配NEMA17规格的42步进电机专用安装固定支架

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类采用42系列步进电机做动力输出的场景里，电机安装支架的刚性、安装精度、适配性直接决定了动力输出端的传动稳定性，很多DIY设备或者小型工业模组出现的丢步、联轴器偏磨、运行共振问题，追根溯源往往是电机支架的安装定位不准、结构刚性不足导致的。这款适配NEMA17标准电机的安装支架，就是针对直列挠性联轴器搭配电机减振器的安装场景做的定向结构设计，没有冗余的结构余量，所有安装孔位、避让空间都完全匹配对应规格的传动链路需求。

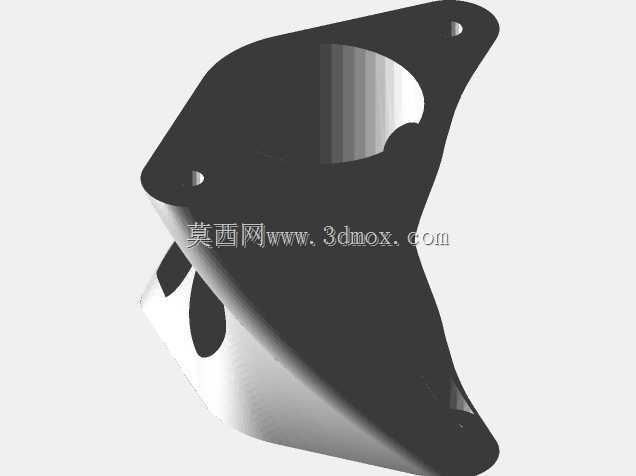

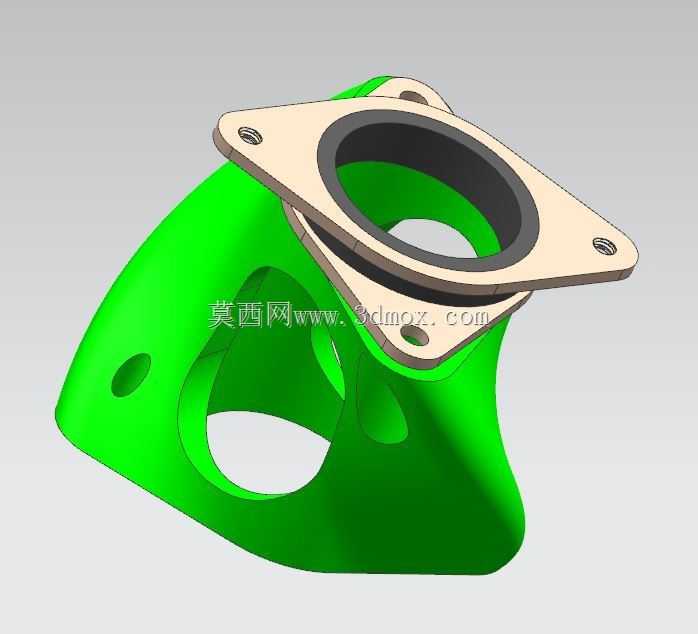

　　从实际安装边界来看，支架的两个点位面孔直径设置为3.2mm，适配M3×0.5规格的螺钉穿装固定，这两个孔位的位置度公差控制在0.05mm以内，和NEMA17电机端面的标准安装孔位完全对齐，安装时不需要额外扩孔或者修配，螺钉穿入后可以直接将电机端面和支架定位面紧密贴合，避免出现安装面倾斜导致的电机轴与传动系不同轴问题。另外设置的两个相对孔位预留了攻丝余量，可以根据实际装配需求攻M3或者M4的内螺纹，用来固定电机减振器或者相邻的传动端连接件，不需要额外加装转接板，减少了传动链路的零件数量，也就降低了累计装配误差的来源。

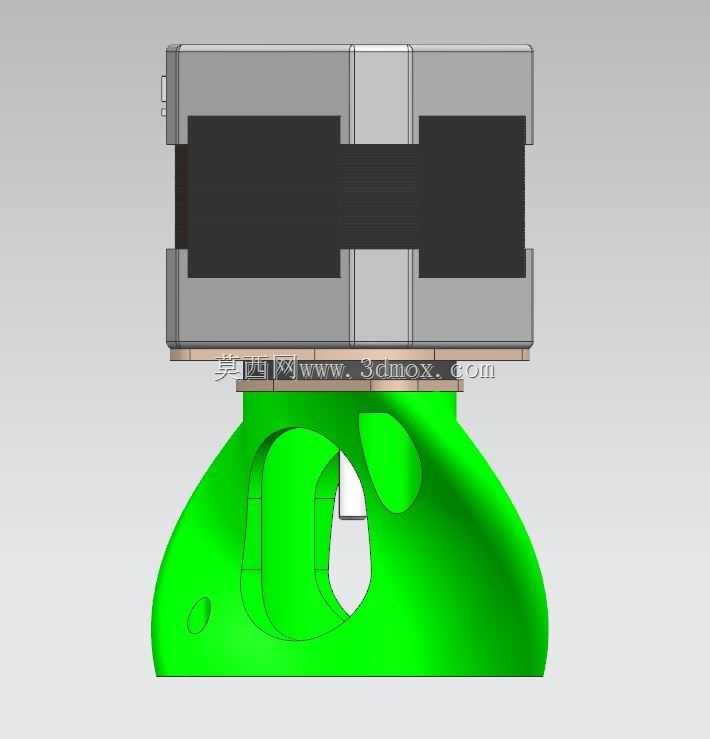

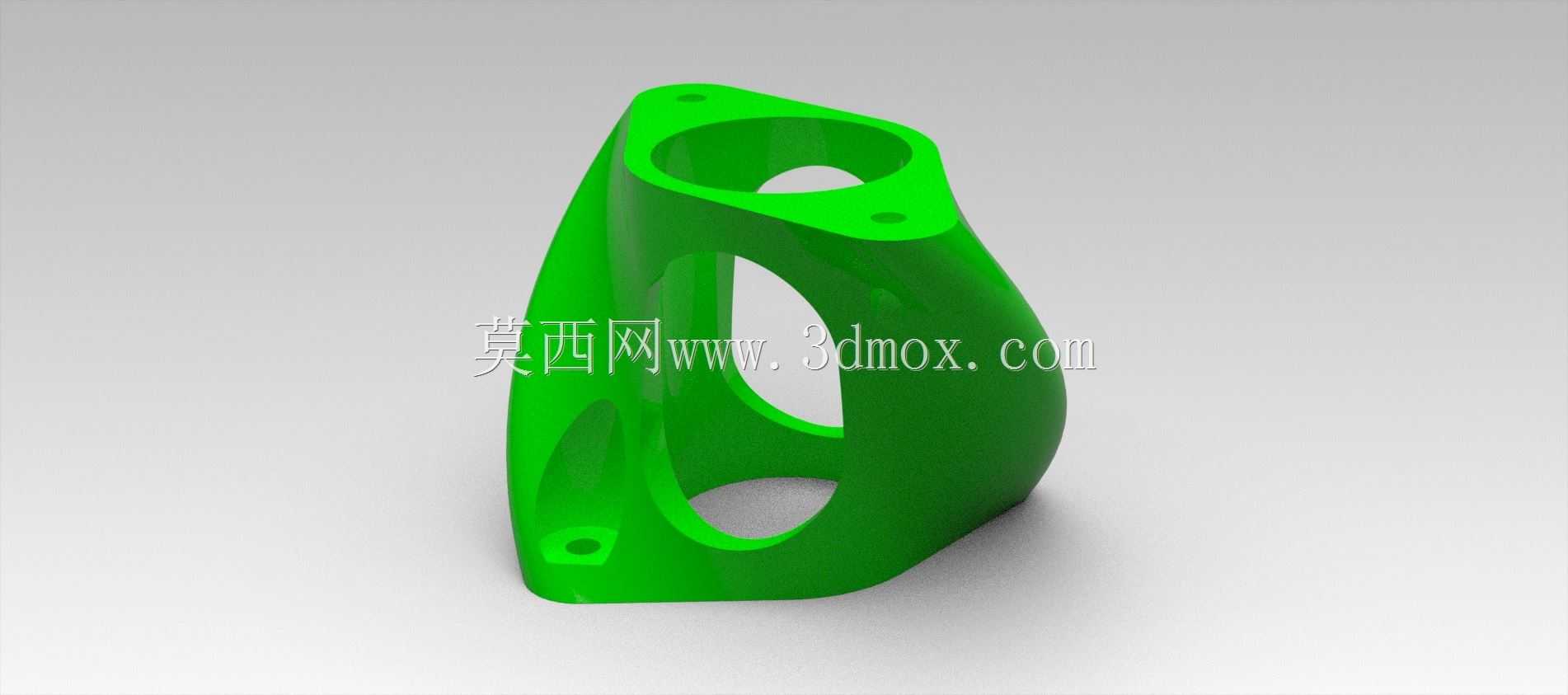

　　结构设计上采用了一体化的流线型支撑结构，没有采用常见的直角折弯钣金或者方块式切削结构，而是通过曲面过渡的支撑臂连接电机安装端面和设备固定端面，这种结构一方面可以在同等材料用量下获得更高的结构刚性，避免支架在电机急停、正反转切换时出现形变颤动，另一方面曲面的镂空结构刚好留出了挠性联轴器的安装避让空间，安装完成后联轴器完全处于支架的镂空区域内，不会和支架本体产生运动干涉，日常维护时也可以直接透过镂空位置观察联轴器的运行状态、锁紧螺钉的松紧情况，不需要拆解支架就能完成常规检查。

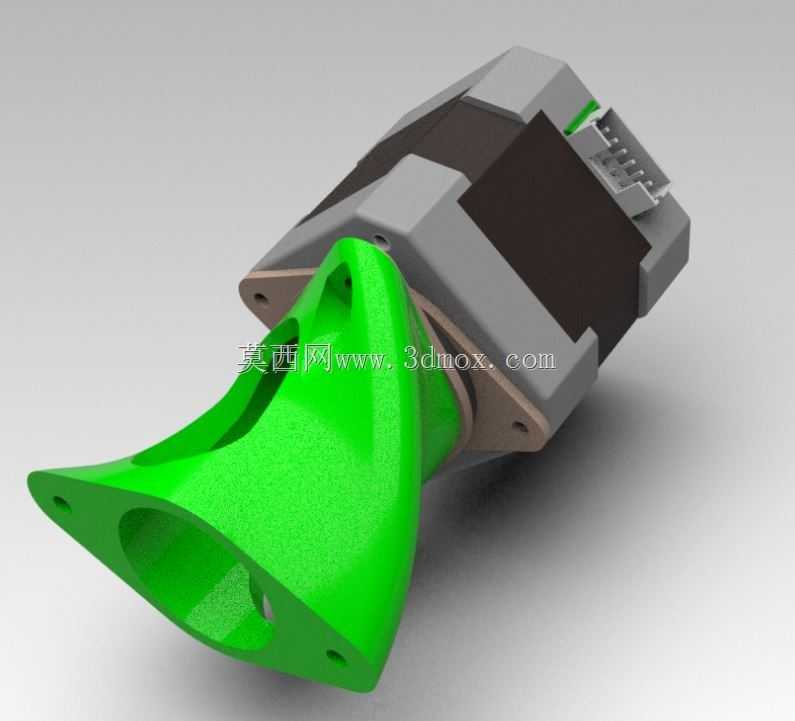

　　实际应用中，这类支架主要用在电机输出轴和传动丝杠、传动轴呈直列布置的传动结构里，搭配橡胶或者硅胶材质的电机减振器使用时，支架的两个攻丝孔可以直接固定减振器的一端，电机固定在减振器另一端，整个传动链路的同轴度可以通过支架的加工精度直接保证，不需要反复调整电机位置找正。很多小型设备的Z轴传动结构因为空间受限，没法使用大尺寸的电机安装座，这款支架的紧凑外形刚好可以适配狭窄的安装空间，固定端的轮廓尺寸完全避开了运动部件的行程范围，不会和滑台、拖链等周边部件产生位置冲突。

　　从安装适配性来说，支架的定位面做了沉台设计，电机安装时端面可以嵌入沉台内，径向定位精度比平面安装的结构更高，即使安装时没有刻意找正，电机轴的中心高也能和预设的传动中心保持一致，大幅降低了装配时的找正难度，对于批量组装的小型设备来说，这种设计可以有效提升装配效率，减少人工调整的工时。同时支架的壁厚经过受力校核，在电机额定扭矩输出、甚至瞬时过载的情况下，支撑臂的形变量都控制在0.02mm以内，不会因为长期受力出现塑性形变，保证设备长期运行后的传动精度不会因为支架变形出现衰减。

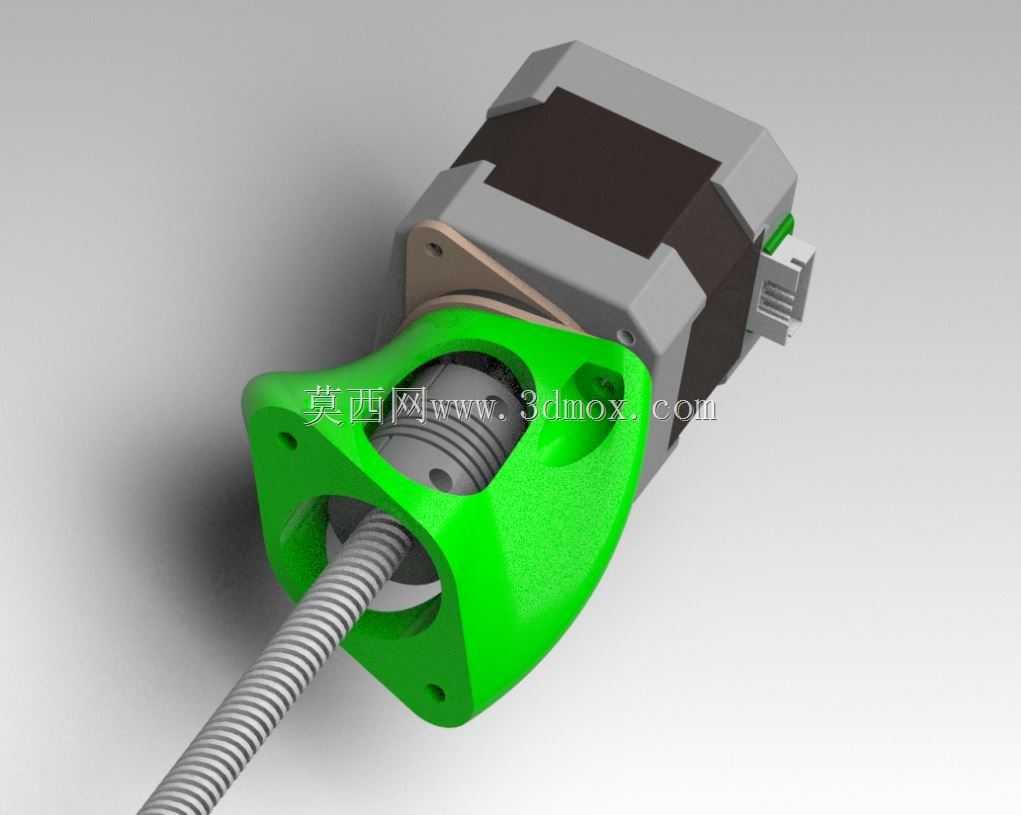

　　在和挠性联轴器搭配使用时，支架的镂空空间预留了足够的联轴器径向跳动余量，即使联轴器存在少量的安装偏心，也不会和支架内壁发生摩擦，同时曲面的支撑结构可以打散电机运行时产生的振动传导路径，相比实心结构的支架，能减少一部分振动向设备机架的传递，一定程度上降低设备运行时的共振噪音。对于需要频繁拆装电机进行维护的场景，支架上的穿装孔采用了光孔设计，拆装电机时不需要反复拧动支架和设备连接的螺钉，只需要拆卸电机和支架连接的螺钉就能完成电机的更换，维护操作更加便捷。
