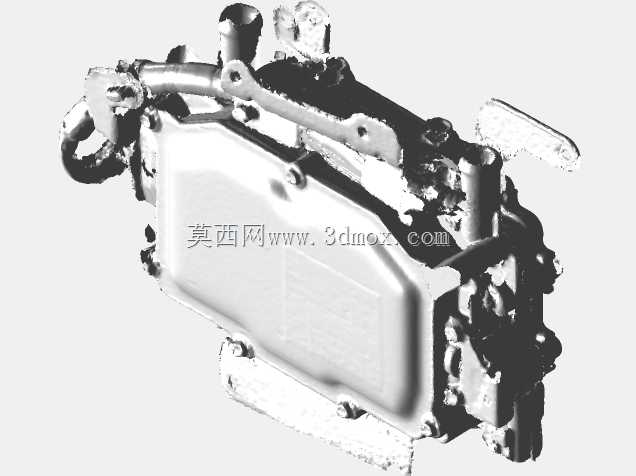

三菱欧蓝德Phev车载加热器三维扫描数模

　　在插电混动车型的热管理系统开发、售后配件逆向、改装方案适配工作中，车载加热器的三维数模是核心参考依据之一，本次扫描获取的三菱欧蓝德Phev加热器数模，完整还原了实物的所有结构特征，可直接用于整车热管理匹配、安装位校核、周边零部件干涉检查等工程场景。插电混动车型的动力系统包含发动机、驱动电机、动力电池组多个需要温度调控的单元，不同于传统燃油车可依靠发动机余热完成座舱供暖与部件预热，Phev车型在纯电行驶模式、低温冷启动场景下，需要独立的加热器为座舱提供暖风，同时为动力电池预热至最佳工作温度区间，保障电池充放电效率与整车低温续航表现，该加热器正是承担这一功能的核心部件。从结构特征来看，该加热器采用集成式壳体设计，

　　主体壳体为压铸铝合金材质，表面做了防腐钝化处理，既可以满足车载工况下的抗震动、抗盐雾要求，也能通过壳体本身实现工作过程中的散热，避免内部功率元件过热。数模完整还原了壳体上的所有安装支耳，支耳上的安装孔位、孔径、孔距公差都通过扫描点云拟合保留了实物的实际尺寸，在做安装匹配时可以直接调用数模上的安装特征，与前舱安装支架的数模做装配校验，不需要反复测量实物尺寸。加热器侧面预留了两个冷却液管路接口，接口的管径、卡扣位、密封面结构都完整还原，接口朝向与整车前舱的管路走向完全匹配，在做管路布置时可以直接参考数模上的接口位置，设计冷却液循环管路的走向与固定点，避免管路出现弯折半径过小、与周边部件运动干涉的问题。

　　数模上还完整保留了加热器的电气接插件结构，接插件的针脚位、锁扣结构、防水密封圈的安装槽都清晰可辨，在做整车线束布置时，可以直接匹配对应的接插件型号，设计线束的走向与固定位，保障电气连接的可靠性与防水性能。从设计思路来看，该加热器采用模块化集成设计，将加热功率元件、控制电路板、冷却液流道、温度传感器集成在同一个壳体内，最大程度压缩了部件的整体体积，适配插电混动车型前舱紧张的布置空间。数模还原的内部流道结构显示，冷却液在壳体内采用多回路折返设计，流道全程与加热元件充分接触，最大化热交换效率，降低加热过程中的能量损耗，这一结构特征也可以为同类型车载加热器的正向开发提供结构参考。在安装边界方面，数模完整呈现了加热器的整体外轮廓尺寸，

　　所有凸起的结构包括管路接头、接插件、安装支耳的最大外廓都在数模上有明确体现，在做整车总布置时，可以直接将该数模导入整车装配环境，划定加热器的安装空间边界，校核周边部件比如高压线束、冷却管路、前舱覆盖件与加热器的安全间隙，满足车载部件10mm以上的静态间隙要求、25mm以上的运动间隙要求，避免车辆行驶过程中出现部件摩擦、碰撞的问题。对于三维建模从业者而言，该扫描数模可以作为逆向建模的基础参考，通过点云数据拟合出参数化的实体模型，用于后续的结构优化、性能仿真；对于汽车改装从业者而言，该数模可以用于适配其他车型的加热器移植方案，提前校核安装位、管路、线束的匹配度，减少改装过程中的现场试错成本；对于整车热管理开发人员而言，该数模可以作为竞品分析的参考对象，研究成熟量产车型的加热器结构设计、布置方案，优化自研车型的热管理系统布局。需要注意的是，该数模为三维扫描获取的实物复刻模型，所有尺寸均为实物的实际测量尺寸，在用于正向开发参考时，需要根据自身车型的热功率需求、安装空间要求做对应的结构调整，不可直接照搬量产部件的所有尺寸，避免出现专利风险与性能匹配问题。在做结构仿真分析时，可以基于该数模提取加热器的壳体壁厚、加强筋分布特征，分析不同震动工况下的结构强度，优化安装支耳的结构设计，提升部件的车载工况可靠性。
