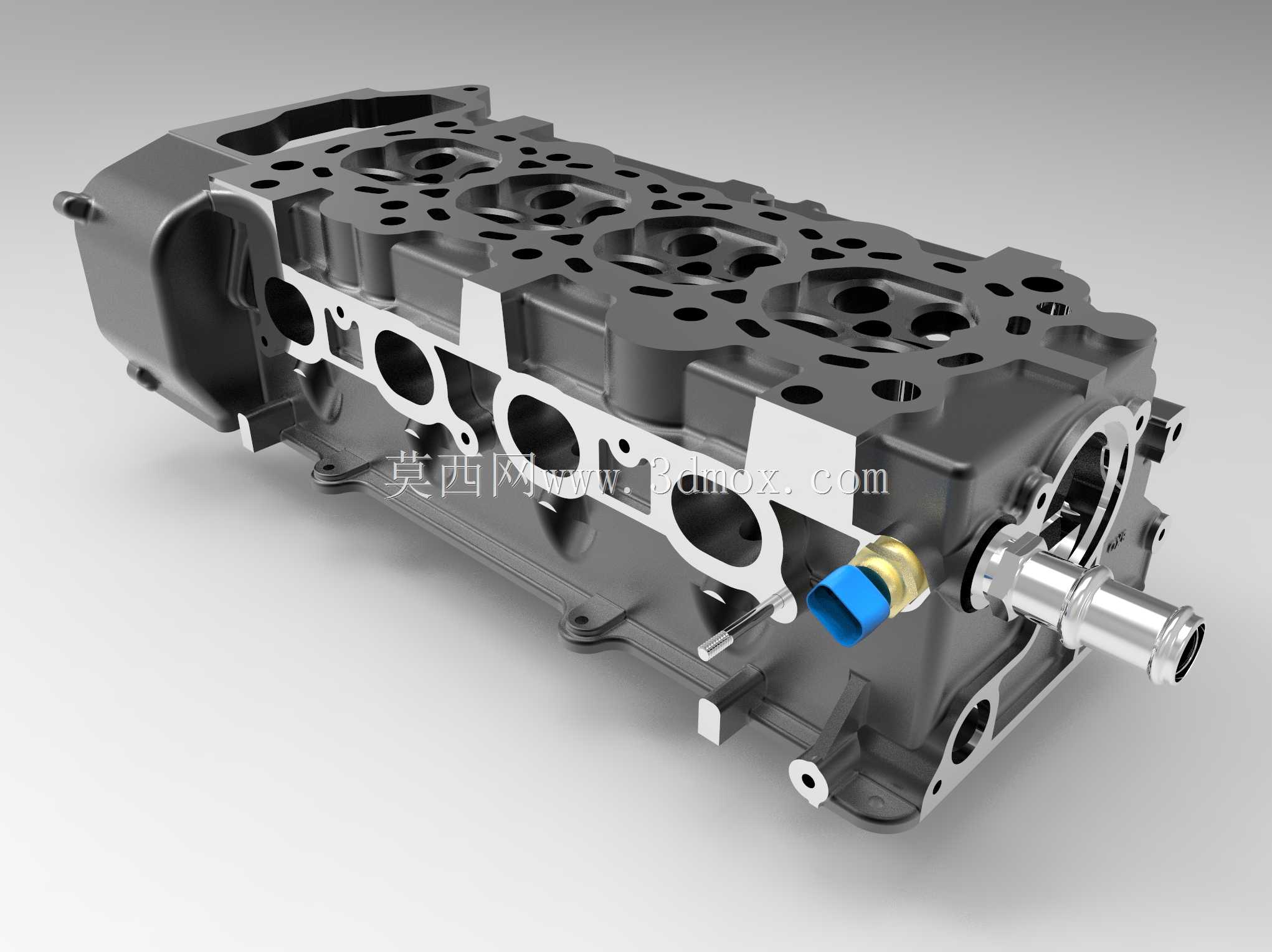

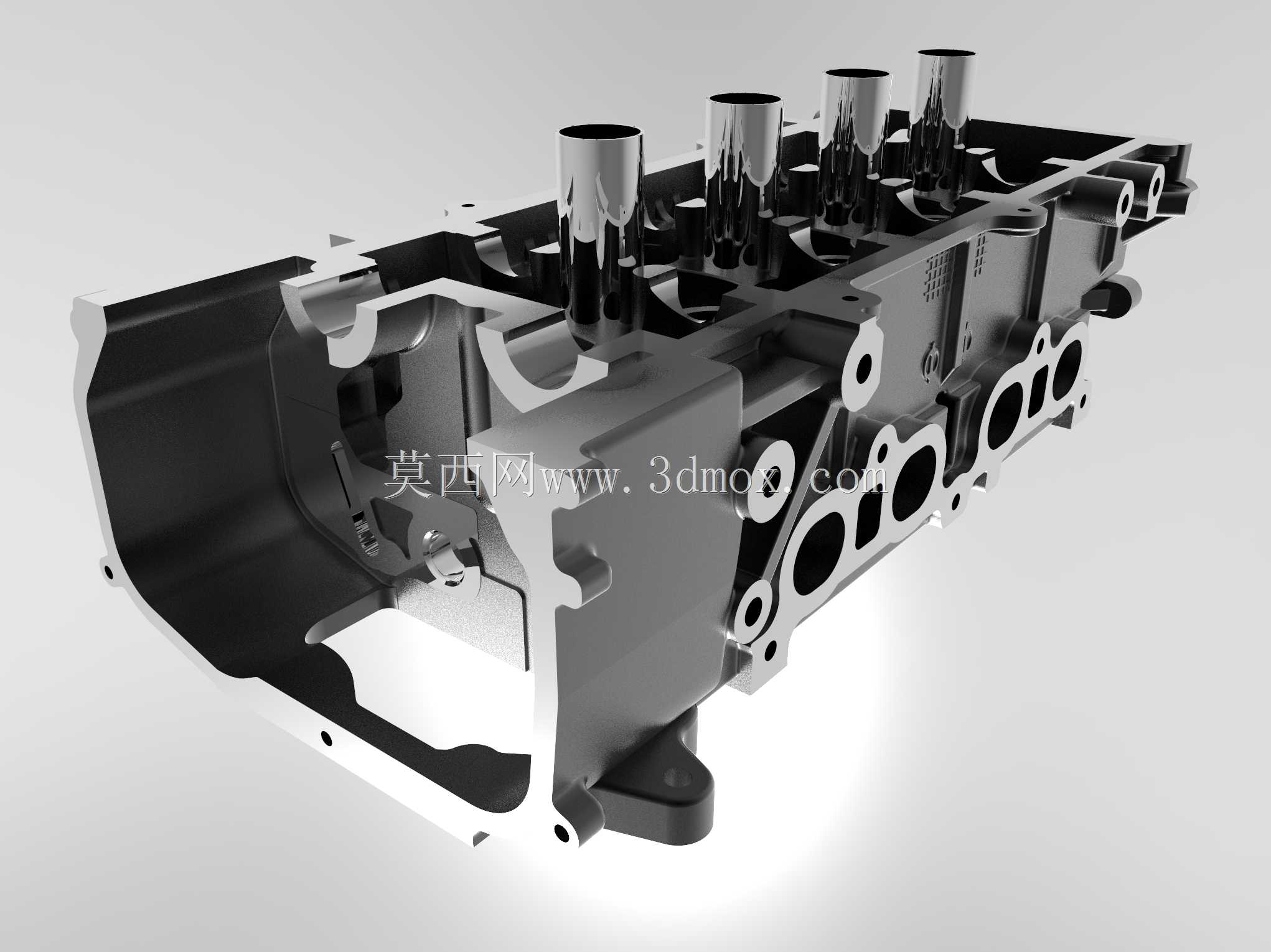

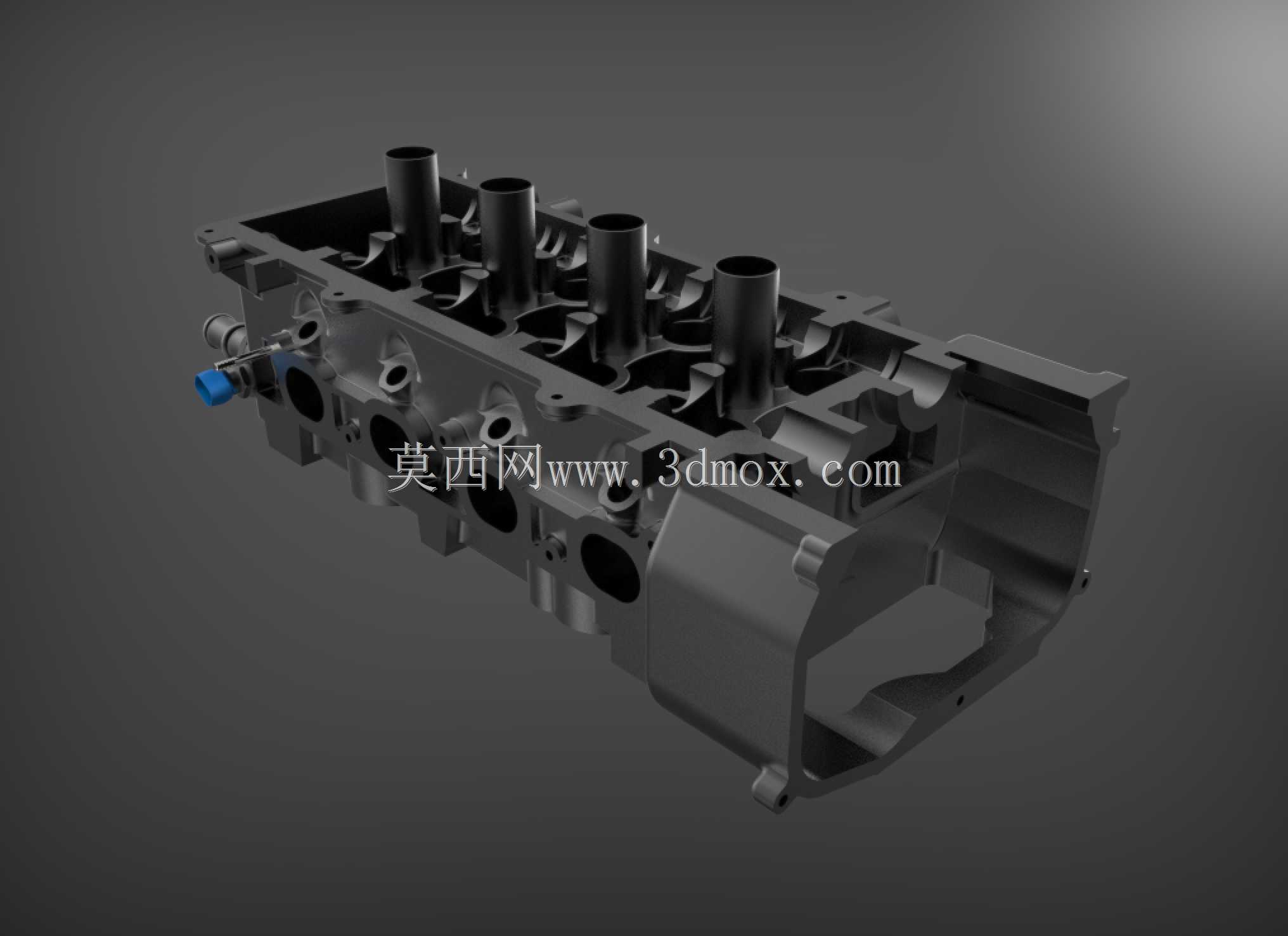

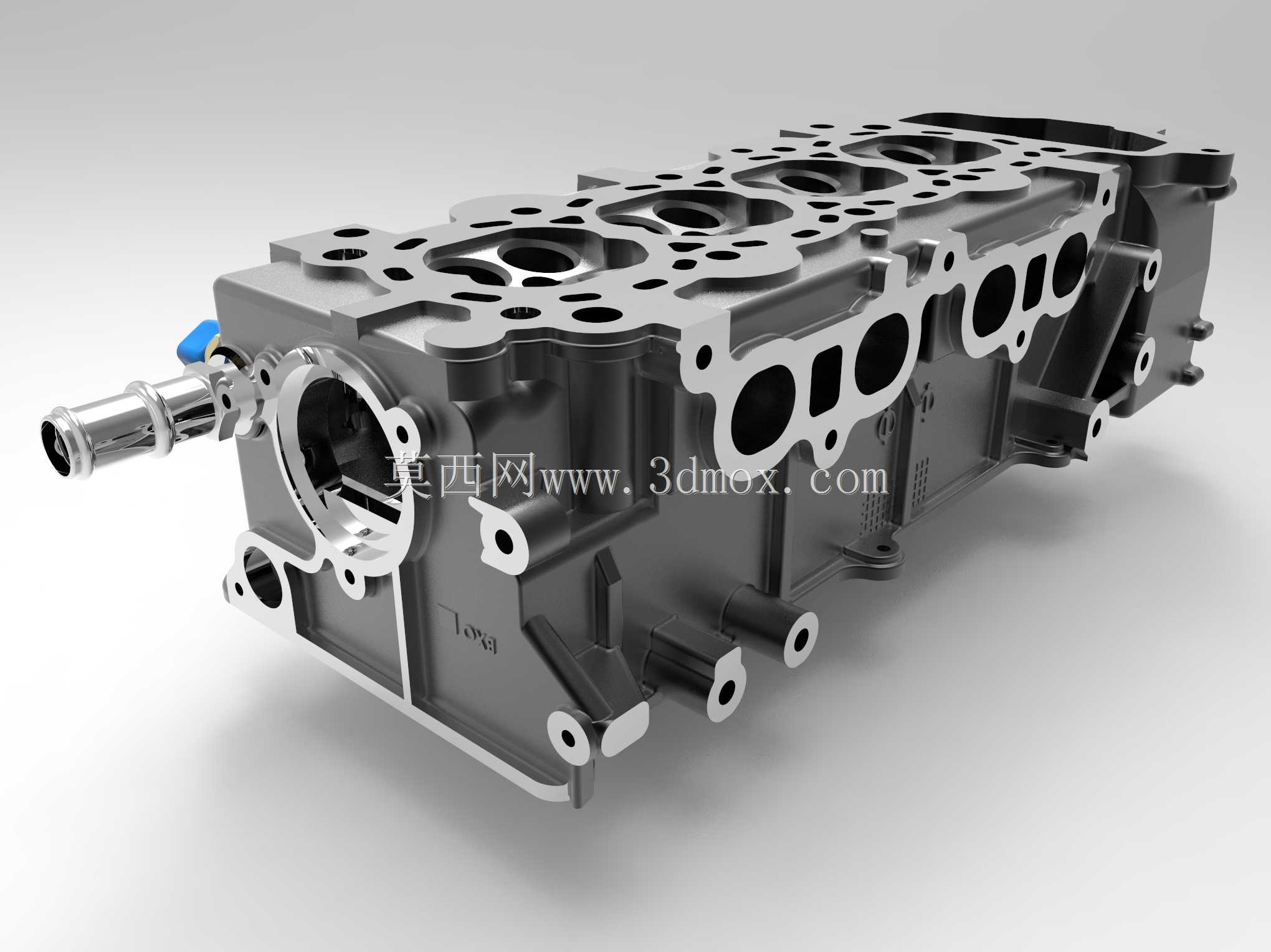

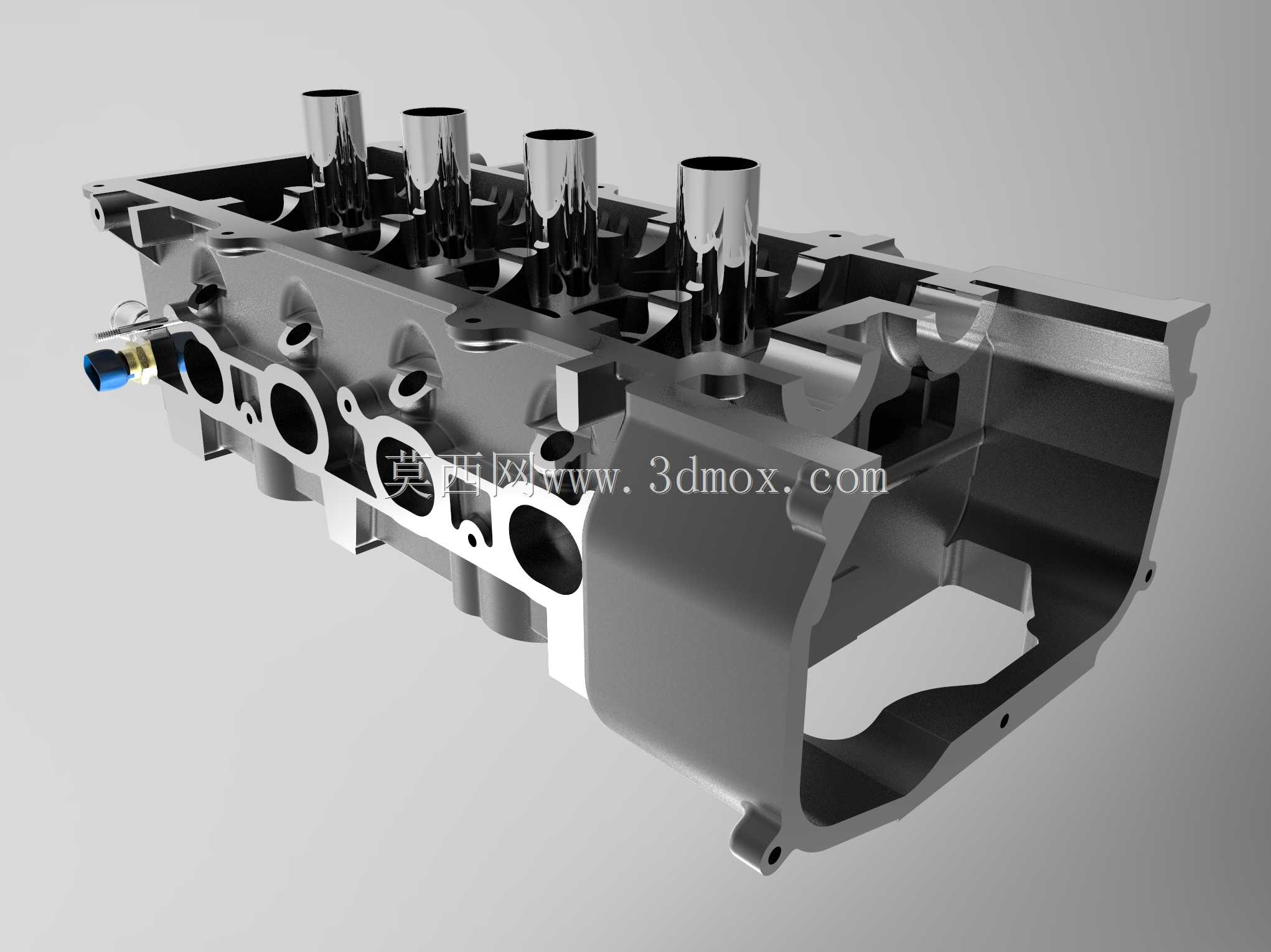

四缸小型乘用车发动机气缸盖结构

　　能够耐受排气冲程高温燃气的持续冲刷，避免长期热循环下出现气道开裂、变形的问题，同时排气侧的安装法兰直接匹配三元催化器的入口接口，不需要额外设计转接段，减少了排气系统的泄漏点与装配工序。冷却系统的流道设计是这类气缸盖的核心难点，这款结构在鼻梁区也就是气门座圈之间的热负荷集中区域，专门布设了大截面的冷却水道，能够让冷却液以较高的流速直接冲刷热负荷最高的区域，避免局部热点导致的爆震、气门座圈脱落等故障；水套的整体走向采用了分层式设计，上层流道对应凸轮轴轴承座区域，能够带走配气机构高速运转产生的摩擦热量，下层流道紧贴燃烧室顶面，精准控制燃烧室壁面的工作温度，既不会因为温度过高导致充气效率下降，也不会因为温度过低导致燃油雾化不良、磨损加剧。在小排量乘用车动力总成的开发流程里，气缸盖作为内燃机核心的固定构件，承担着配气机构承载、燃烧室密封、冷却介质导流、润滑油道布设的多重作用，这款适配四缸小型动力单元的气缸盖结构，完全围绕横置前驱小排量车型的机舱布局约束设计，所有安装接口、轮廓边界都严格对应量产车型的机舱预留空间，不会出现与周边悬置、管线、附属件干涉的问题。从实际装车的功能逻辑来看，这款气缸盖的进排气道采用了不对称的流线型布局，进气侧的气道截面做了渐扩式的曲面过渡，能够在进气冲程有效降低气流的沿程阻力，让新鲜充量更充分地填充燃烧室，配合每缸四气门的布置结构，能在高转速区间维持稳定的充气效率，兼顾小排量机型的低速扭矩输出与高速功率储备；排气侧的气道则做了壁厚强化处理，

　　润滑油道的布设则完全集成在气缸盖的本体内部，主油道从气缸体对应的油道接口接入后，通过分支油道分别向凸轮轴轴承、气门挺柱、气门油封位置供给压力润滑油，所有油道的转角位置都做了圆弧过渡处理，避免润滑油流动过程中出现截流、压力损失过大的问题，同时油道的末端都设计了工艺螺堵的安装位，方便量产加工过程中的铁屑清理，避免装机后杂质进入摩擦副造成异常磨损。从安装边界来看，气缸盖的底面采用了平面度要求极高的密封面，通过均匀分布的螺栓孔与气缸体、气缸垫压紧连接，螺栓的布设位置完全对应气缸体的螺纹孔位，拧紧力矩的分级要求也和常规量产机型保持一致，不需要开发专用的拧紧工艺；气缸盖的顶面设计了凸轮轴罩盖的安装密封槽，能够直接匹配集成式的凸轮轴罩盖组件，

　　罩盖上的机油加注口、曲轴箱通风接口的位置都和常规量产机型通用，降低了附属件的开发成本；进气侧的安装面预留了进气歧管的安装螺孔与定位销孔，法兰面的平面度公差控制在0.05mm以内，能够保证进气歧管的密封可靠性，避免出现真空泄漏导致的怠速不稳问题；排气侧的法兰面则采用了耐高温的平面设计，能够匹配不锈钢材质的排气歧管，通过金属密封垫实现高温下的可靠密封。在配气机构的承载设计上，这款气缸盖采用了顶置双凸轮轴的布置结构，凸轮轴的轴承座直接集成在气缸盖本体上，不需要额外设计轴承盖组件，减少了零件数量与装配累积误差，轴承座的同轴度公差严格控制在0.02mm以内，能够保证凸轮轴高速运转时的跳动量在允许范围内，避免出现凸轮磨损、气门正时偏移的问题；

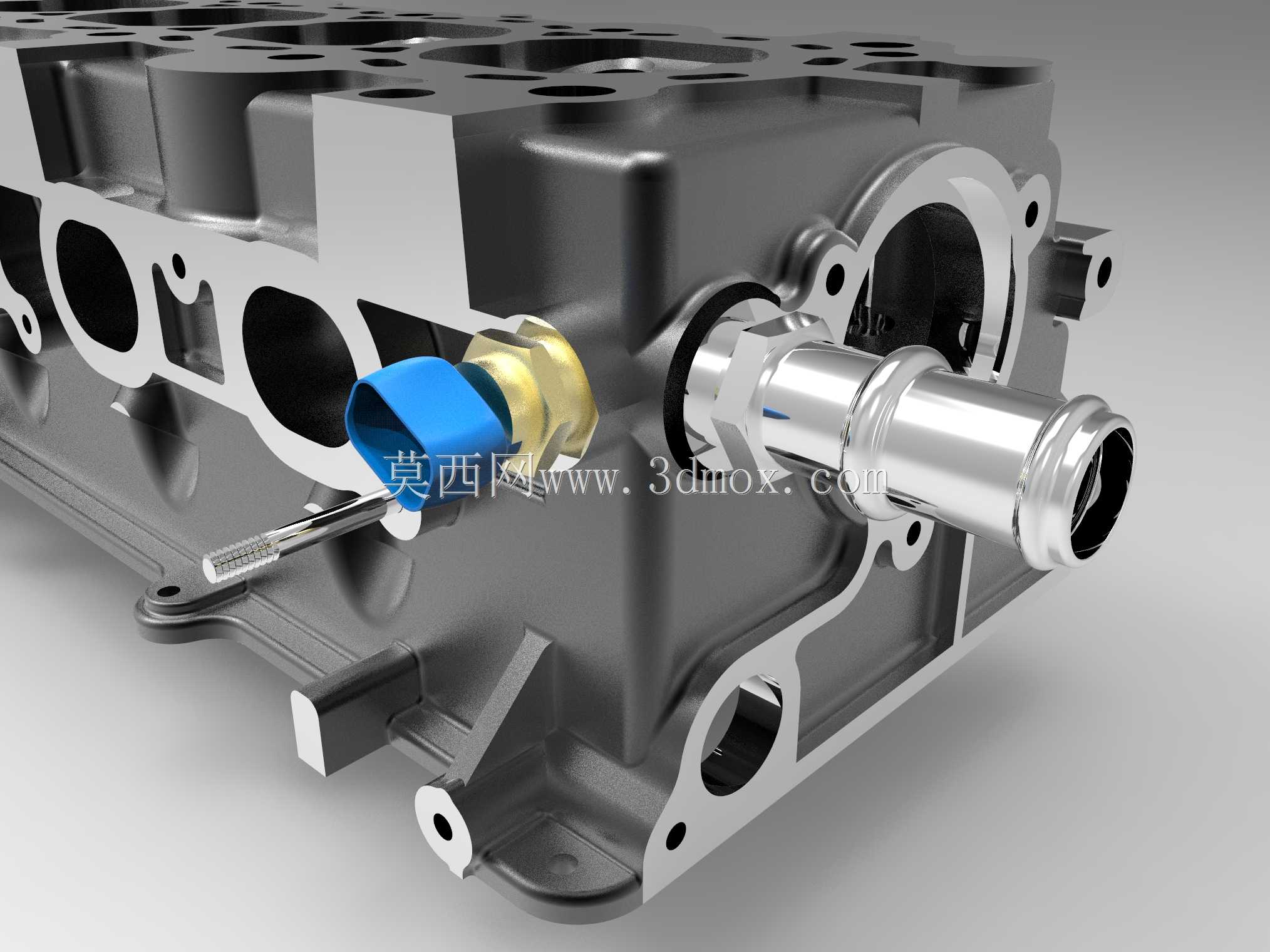

　　气门导管的安装孔采用了高精度的铰削工艺预留，过盈量完全匹配量产的粉末冶金气门导管，压装后不会出现松动、漏油的问题；气门座圈的安装孔则做了倒角引导设计，方便座圈的冷压压装，压装后的座圈端面跳动量能够满足密封要求，不需要额外的精加工工序即可保证气门的密封性能。这款气缸盖的轮廓尺寸完全适配1.0L-1.3L排量的四缸自然吸气机型，整体长度控制在380mm以内，宽度控制在160mm以内，高度控制在130mm以内，能够轻松布置在A0级、A00级小型乘用车的前机舱内，不会与前围板、散热器、悬置支架等周边部件产生干涉；气缸盖的重量通过拓扑优化做了合理的减重，在保证刚度、强度满足120bar最高爆发压力要求的前提下，去除了非承载区域的多余材料，整体重量控制在8kg以内，能够有效降低动力总成的整体重量，助力车辆的燃油经济性提升。从实际维修适配的角度来看，这款气缸盖的所有外部接口都采用了行业通用的尺寸标准，水温传感器、凸轮轴位置传感器、火花塞的安装孔位都和同排量的主流量产机型通用，后期维修更换配件时不需要单独定制，能够大幅降低车辆的使用维护成本；火花塞的安装孔采用了倾斜式设计，能够在不拆卸进气歧管的前提下完成火花塞的更换操作，大幅提升了日常保养的便利性。
