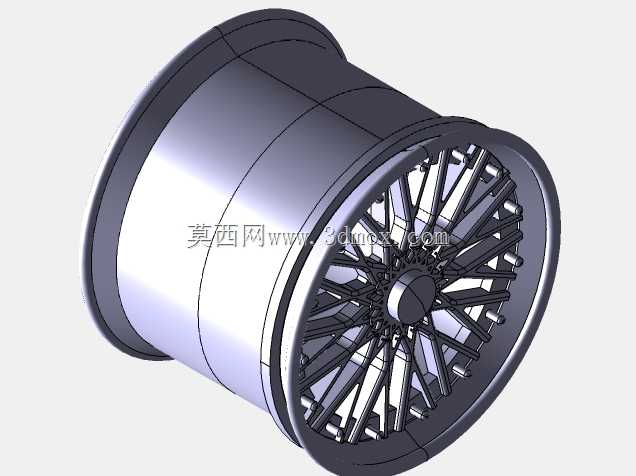

BBS款多辐条汽车轮毂精细结构设计

　　这款多辐条轮毂的结构设计，首先要匹配乘用车的行走系统安装边界，轮辋部分采用等宽深槽结构，槽底圆角经过反复校核，既满足轮胎拆装时的形变让位需求，又能保证轮胎充气后与轮辋贴合面的密封可靠性，避免高速行驶时出现轮胎滑移、漏气的风险。轮辐采用密集放射式布局，单根辐条的截面做了变厚度处理，靠近轮毂中心安装座的位置厚度更大，向轮辋边缘延伸时逐步收薄，这种设计不是单纯追求外观的视觉效果，而是从受力传递路径出发：车辆行驶过程中，地面传递的冲击载荷、制动时的扭矩、转向时的侧向力，都会先从轮辋边缘传导到每根辐条上，变截面结构可以让应力沿着辐条平滑传递到中心安装盘，避免局部应力集中导致的辐条断裂隐患。

　　从实际应用场景来看，这类轮毂多用于乘用轿车的改装与量产配套，日常城市道路行驶时，密集辐条的结构可以更好地引导气流穿过轮腔，带走制动盘、制动片工作时产生的热量，降低长距离制动后的热衰减概率；高速行驶状态下，每根辐条的外形都做了微弧面处理，边缘没有尖锐直角，能够切割轮边紊乱的气流，减少轮腔内部的紊流产生的风阻与风噪，提升高速行驶的稳定性。中心安装盘的位置预留了标准的螺栓孔分布圆，孔位的同轴度公差控制在0.02mm以内，安装面做了精加工平面处理，保证轮毂装车后与车轴法兰面完全贴合，不会出现高速抖动的问题；安装盘中心的定位孔尺寸严格匹配车轴轴头的外径，装车时可以实现精准定位，避免螺栓承受额外的剪切力。

　　设计过程中，轮辋的轮缘部分做了加厚处理，对应轮胎胎圈的位置设计了凸起的安全凸峰，当车辆遇到突发情况轮胎失压时，凸峰可以卡住轮胎胎圈，防止轮胎从轮辋上脱落，给驾驶员留出应急处置的时间。轮辐之间的间隙经过尺寸校核，既保证足够的通风量，又不会因为间隙过大导致路面碎石轻易飞入轮腔击打制动部件，同时间隙的宽度也适配常规的轮毂清洗工具，日常维护时可以方便地清理辐条缝隙里积存的 brake dust 与泥污。轮辋的轴向宽度、偏距数值都经过匹配计算，装车后轮胎的接地面中心可以与车辆原厂的转向节主销偏移量保持在合理区间，不会增加转向系统的额外负荷，也不会导致轮胎偏磨、悬挂几何参数异常的问题。

　　从结构强度的角度考量，整个轮毂的壁厚分布做了差异化设计，轮辋与轮辐连接的过渡位置做了大圆角过渡，避免直角连接带来的应力集中，这个位置是轮毂承受冲击载荷时的薄弱点，大圆角过渡可以将应力分散到更大的区域，提升轮毂过坑、压到路面凸起时的抗变形能力。辐条的背面做了内凹的减重槽设计，在不降低辐条结构强度的前提下，尽可能减少轮毂的整体重量，降低非簧载质量，提升悬挂系统的响应速度，让车辆的操控质感更紧致。整个轮毂的外形没有多余的突出结构，所有外露的棱边都做了倒角处理，既避免生产搬运、装车过程中划伤操作人员，也能减少行驶过程中棱角位置的气流剥离产生的噪音。

　　在安装边界的适配性上，这款轮毂的中心孔周边预留了气门嘴的安装位置，位置避开了辐条的遮挡，充气时可以方便地连接充气嘴，同时气门嘴的安装孔做了密封台阶设计，安装标准橡胶气门嘴或者金属气门嘴都能保证密封可靠性。轮辋的槽深尺寸符合乘用车轮胎的安装标准，适配常规的扁平比轮胎，不需要额外修改轮辋结构就能完成轮胎的装配与动平衡操作，动平衡块的安装位置在轮辋的内侧边缘，不会破坏轮毂外侧的外观整体性，也不会因为平衡块突出带来额外的风阻。
