改进型刀片感应微型无人机机架结构

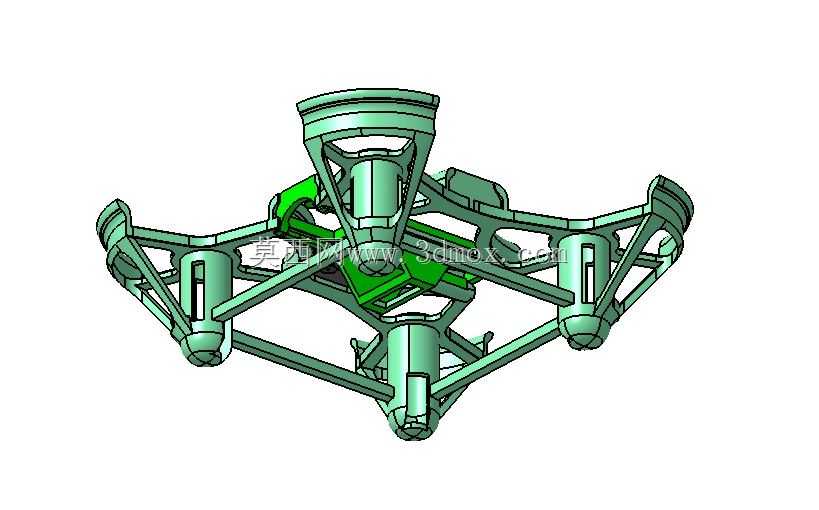

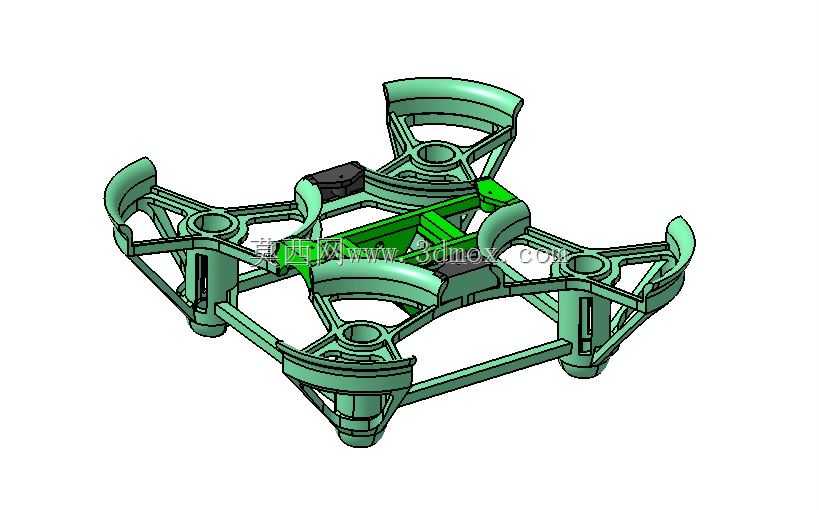

　　这款微型飞行器机架针对室内近距飞行场景做了定向结构优化，日常可用于狭小空间巡检、室内教学演示、轻量载荷航拍等场景，核心解决初代微型机架抗冲击性差、飞行姿态易受磕碰干扰的问题。从结构设计逻辑来看，整体采用一体化镂空框架构型，四个机臂末端集成环形防护圈，直接将动力组件的安装位包裹在防护结构内部，避免飞行过程中碰撞墙面、障碍物时桨叶直接接触外物造成炸机，同时防护圈与机臂采用等壁厚过渡连接，没有突兀的应力集中截面，在受侧向冲击时能通过连接筋的微小形变分散冲击力，不会出现单臂断裂的情况。机架中部的核心舱做了分层限位设计，上层预留飞控板的安装定位柱，柱位间距适配主流微型飞控的安装孔距，不需要额外打孔改装，下层预留电池仓的卡位空间，

　　卡位做了微凸的卡扣结构，飞行过程中电池不会因为急停、转向出现窜动，影响整机重心。整机重量控制在原有机型基础上减重0.1g以内，这个重量阈值是经过反复迭代验证的——过重会导致续航衰减、动力冗余不足，过轻则会让机架结构刚性下降，飞行时出现高频震颤影响飞控传感器的采样精度。结构壁厚做了差异化分配，机臂与防护圈的连接位置壁厚比主体框架厚0.2mm，这个位置是碰撞时的主要受力点，适当增加壁厚能大幅提升抗冲击寿命，而中部非受力区域做了大面积的三角形镂空，三角形镂空构型相比方形镂空在同等重量下抗扭刚性提升30%以上，同时不会因为镂空过大导致走线时线路外露被桨叶打到。安装边界方面，四个动力安装位的同轴度公差控制在0.05mm以内，

　　保证电机安装后桨叶平面处于同一水平高度，避免飞行时出现升力不均导致的偏航；机架整体外廓尺寸控制在掌心可容纳的范围，能够穿过直径10cm的管道入口，适配狭小空间的穿行需求，底部预留了微型摄像头的安装卡槽，卡槽位置处于整机重心的正下方，安装摄像头后不会出现重心偏移导致的飞行姿态倾斜。从实际使用场景出发，这款机架适配3D打印快速迭代的研发需求，打印时不需要额外添加支撑结构，所有悬空位置的倾斜角度都大于45度，打印完成后只需要去除少量毛边即可直接装配，打印完成的机架在1.5米高度自由跌落至硬质地面时，不会出现结构性开裂，仅可能在防护圈边缘出现微小压痕，不影响后续飞行使用。走线槽隐藏在机臂的内侧筋位中，电机线、

　　电调线可以顺着筋位排布到中部核心舱，不会外露干扰桨叶转动，同时走线槽的宽度预留了0.3mm的余量，适配不同线径的硅胶线安装。机架的电池仓卡位做了通用化设计，能够兼容市面上主流的1S微型锂电池，不需要额外绑带固定，拆装电池的时间控制在2秒以内，适合连续飞行作业时快速更换电池。对比传统的十字型微型机架，这款带环形防护的结构在室内飞行时的容错率提升明显，新手操作时即使出现操作失误碰撞障碍物，也能保持结构完整，不会出现桨叶断裂、机臂折断的情况，同时防护圈的弧形外形在碰撞墙面时会产生侧向滑移，不会直接硬撞击导致飞行器反弹坠落。在结构刚性验证阶段，针对机臂做了侧向拉力测试，单个机臂承受5N的侧向拉力时形变量小于1mm，完全满足微型电机的推力输出需求，不会因为电机运转时的震动导致机臂共振。整机的重心设计落在几何中心的正下方0.5mm位置，这个重心偏移量是刻意设计的，能够让飞行器在悬停时保持自然的姿态稳定，减少飞控的姿态修正频率，间接提升续航时间。
