双后轮独立摆臂结构概念摩托车设计

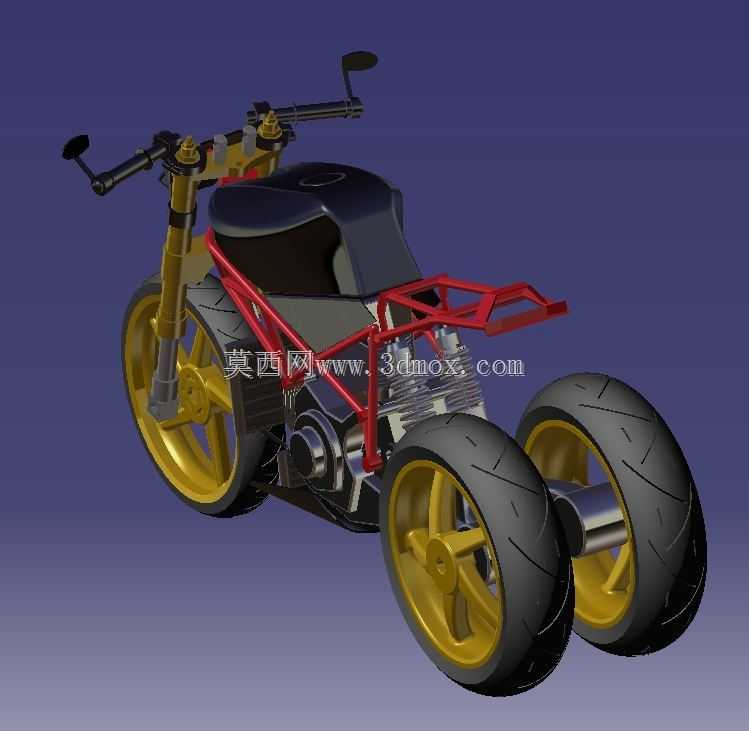

　　这款概念化三轮摩托结构，核心特征是将两个后轮分别布置在独立的单侧摇臂结构上，区别于传统正三轮或倒三轮摩托的同轴共摇臂布局，在结构设计层面做了针对性的差异化调整。从实际应用场景来看，这类结构最初的设计方向是探索城市通勤场景下的摩托行驶稳定性优化，传统两轮摩托在低速行驶、湿滑路面制动时容易出现侧滑风险，双后轮独立摆臂的布局可以在不大幅增加车身宽度的前提下，提升后轮接地面积，同时独立摆臂的结构可以让两个后轮在经过颠簸路面时各自独立跳动，避免非独立悬挂结构下单侧车轮起伏带动另一侧轮组抓地力下降的问题。

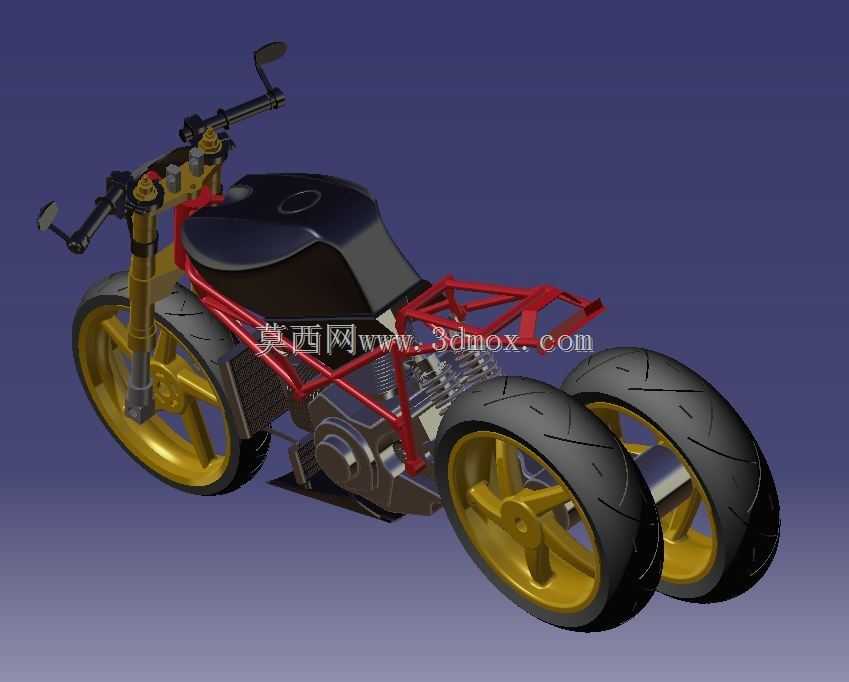

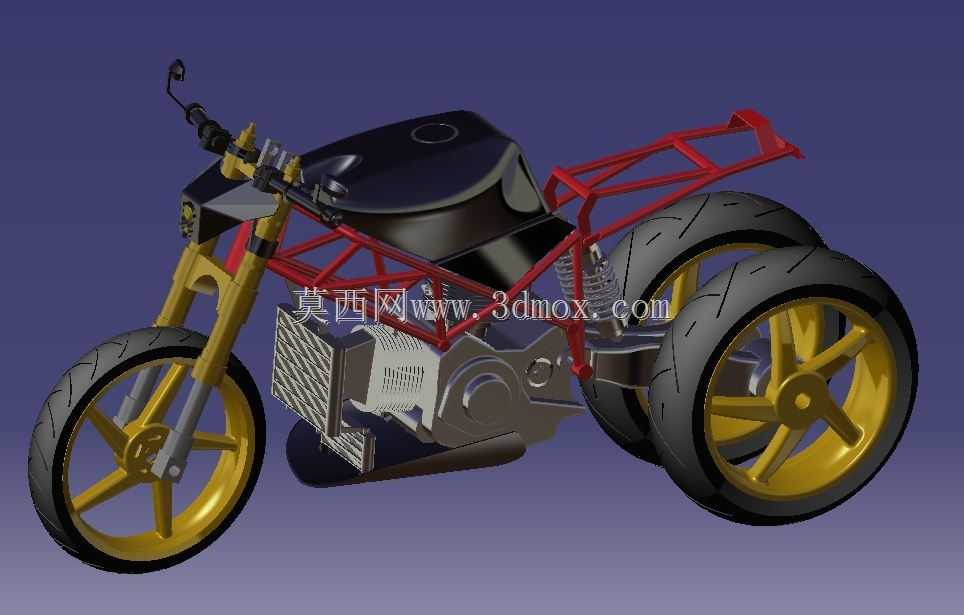

　　从功能特性上拆解，当前展示的结构处于概念验证阶段，暂未整合后整流罩与轮边驱动单元，这也让核心的承载结构完全外露，方便结构设计阶段的干涉检查与受力校核。前部转向结构沿用了传统跨骑摩托的正置前减震布局，上联板、方向把、转向柱的安装边界与常规125cc级别跨骑摩托的安装尺寸保持兼容，转向节的转动角度预留了左右各38度的转向余量，满足城市道路最小转弯半径的使用需求。车架部分采用外露式钢管桁架结构，红色的主承载钢管采用直径32mm、壁厚2.5mm的结构钢管焊接成型，主车架的安装点预留了油箱、座椅、动力单元的安装位，座椅下方的空间预留了电池组或小型内燃机的布置边界，整体车架的宽度控制在320mm以内，不会因为双后轮结构导致车身过宽影响穿行能力。

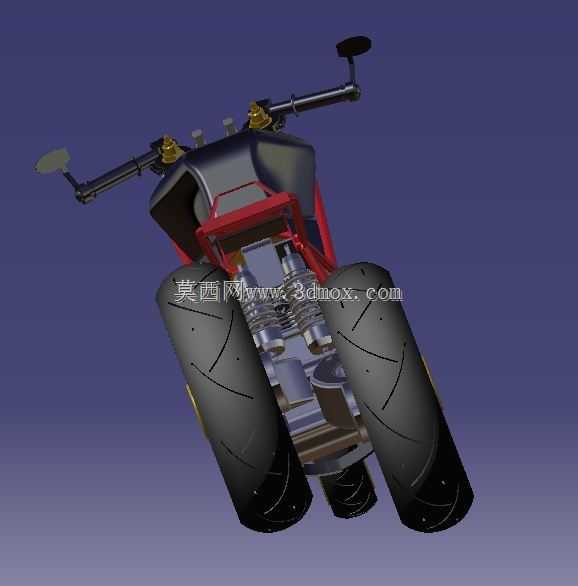

　　两个后轮的独立摆臂分别铰接在车架尾部的两侧安装座上，每个摆臂都预留了减震器的上安装点，可以根据后续的性能需求匹配单筒减震器，实现单轮的独立滤震。轮组部分采用了同规格的17寸铸造轮毂，轮胎宽度为140mm，两个后轮的横向间距控制在220mm，既保证了足够的侧向支撑力，又不会让车尾宽度超过常规两轮摩托的车把宽度，避免在狭窄路段通行时出现尾部剐蹭的问题。前轮毂与后轮采用同规格的金色涂装设计，前轮匹配单盘制动的安装位，两个后轮也各自预留了制动卡钳的安装支座，后续可以根据整备质量匹配对应规格的盘式制动系统。

　　设计思路层面，这款结构没有直接照搬现有三轮摩托的底盘结构，而是从两轮摩托的骑行体验出发，尽可能保留两轮摩托的操控灵活性，仅通过尾部双轮独立摆臂的结构提升低速稳定性与制动安全性。在建模过程中，所有铰接点的转动间隙都预留了0.3mm的装配余量，摆臂与车架、轮轴与摆臂的配合公差按照IT7级精度设定，保证后续实际加工装配时的运动顺畅度。整车的轴距控制在1380mm，与常规紧凑型跨骑摩托的轴距基本一致，坐高预留了780mm的安装高度，适配绝大多数普通身高的骑行者。需要注意的是，当前结构未整合动力传动系统，后续如果采用内燃机动力，可以将传动链轮分别布置在两个后轮的内侧，通过差速器结构实现两个后轮的差速转动，避免转弯时的轮胎拖磨；如果采用电驱动方案，则可以在两个后轮上分别集成轮毂电机，通过电控系统实现电子差速，进一步简化机械结构。

　　从安装边界来看，整车的最大外廓尺寸长度为2050mm，宽度为720mm，高度为1080mm，完全符合普通两轮摩托的停车空间要求，不需要额外占用更宽的停车位。车把的安装高度、握把角度都按照人机工程学要求做了初步设定，握把的回转半径不会在转向时与油箱、座椅发生干涉。前减震的行程预留了120mm，后独立摆臂的减震行程预留了100mm，可以应对城市道路的常见减速带、坑洼路面的滤震需求。整个外露的桁架车架除了承载功能外，也直接构成了整车的外观视觉特征，不需要额外加装大面积的装饰覆盖件，既降低了整车整备质量，也方便后续的维护检修，所有的管线、固定点都可以沿着钢管车架布置，走线更加规整。
