快挂式弹簧承重登山扣结构设计

　　日常做结构设计时，这类快挂锁扣的应用场景远比常规认知宽泛，除了户外登山场景下挂载装备、连接安全绳组，在工业装配现场也常用来临时悬挂工具、挂接气动管线吊点，甚至在仓储周转环节用来挂接标识牌、串联小型周转料盒，不同场景下对锁扣的载荷阈值、开合顺畅度、防误触性能的要求差异极大，做三维建模时不能只照着外观轮廓拉曲面，得把实际使用中的受力边界先理清楚。

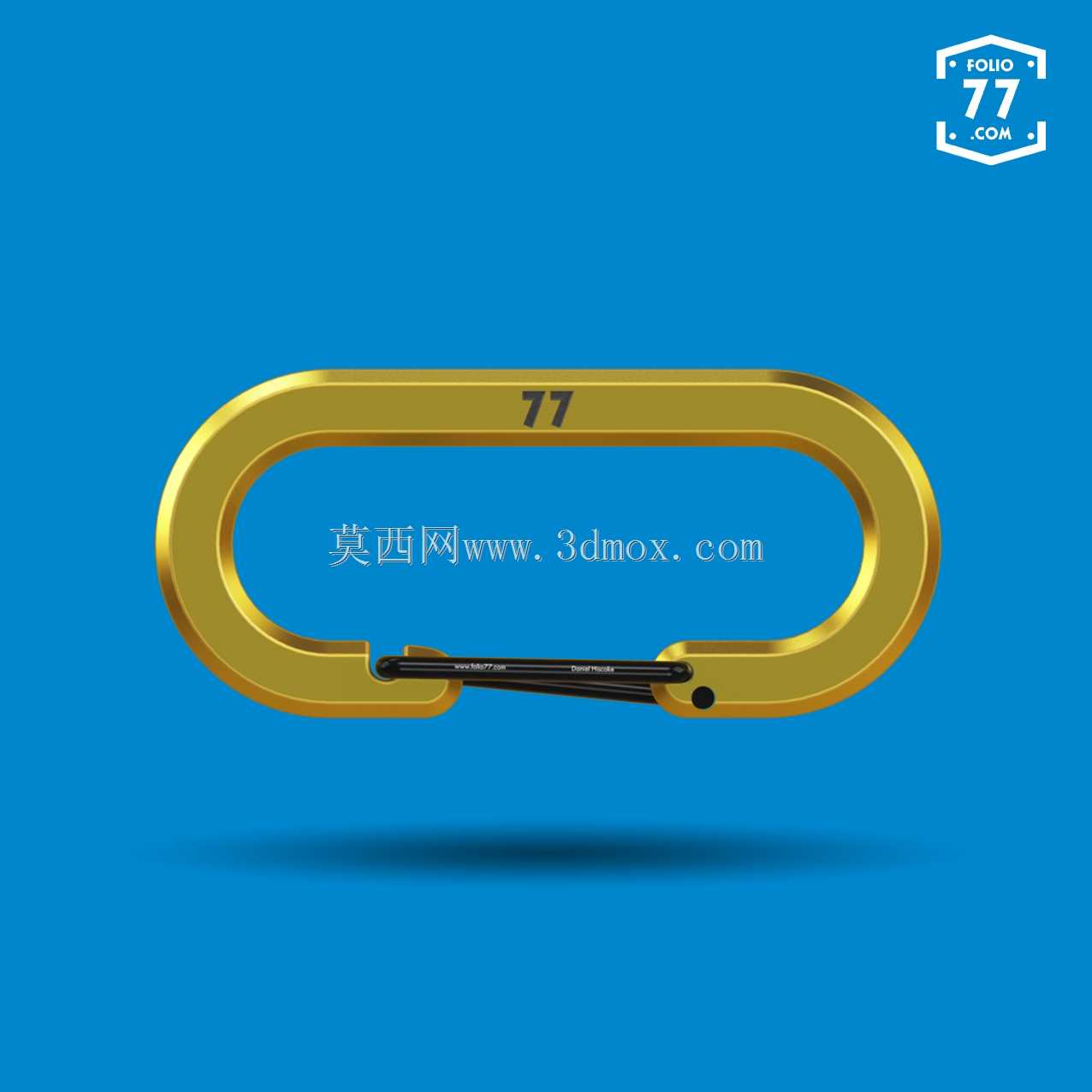

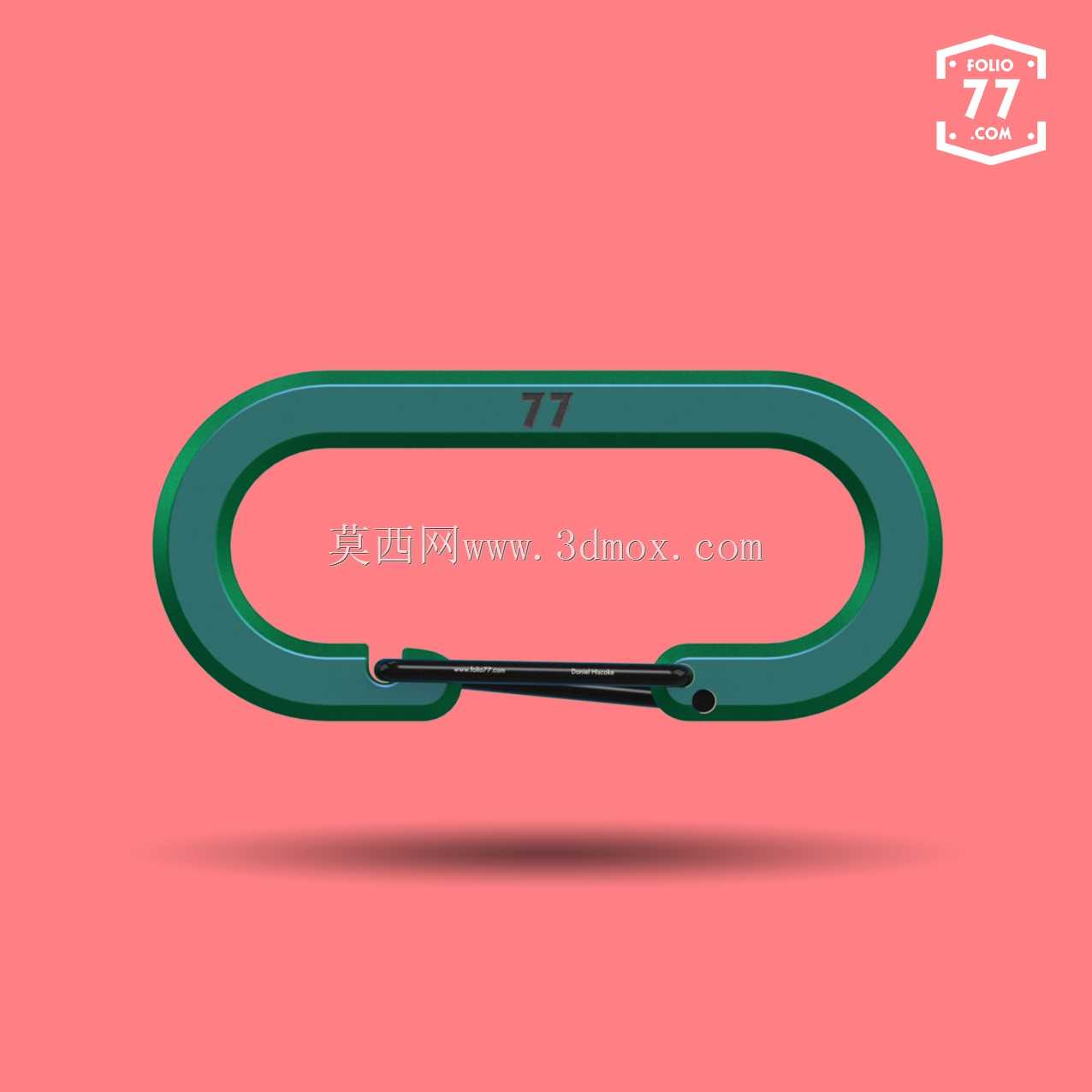

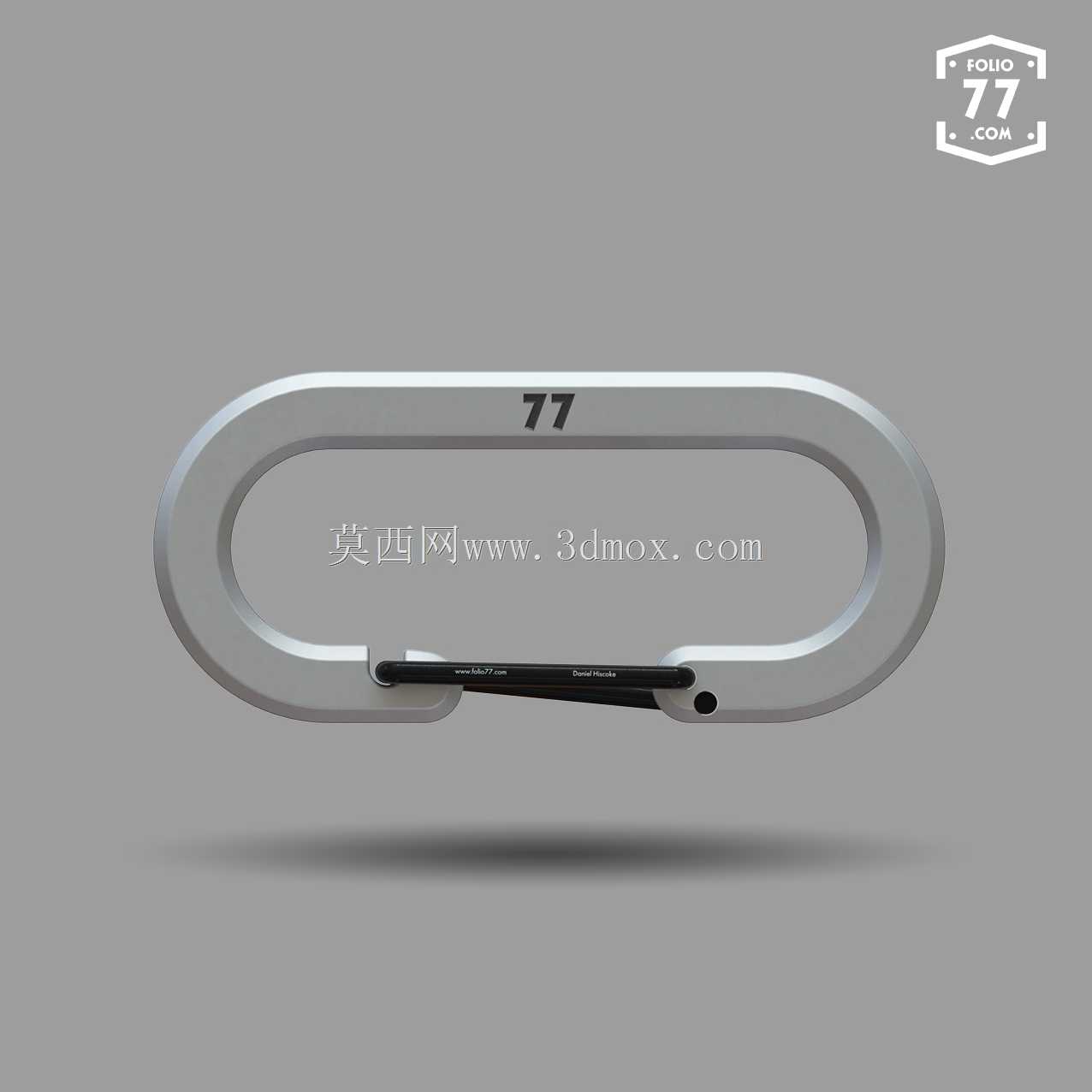

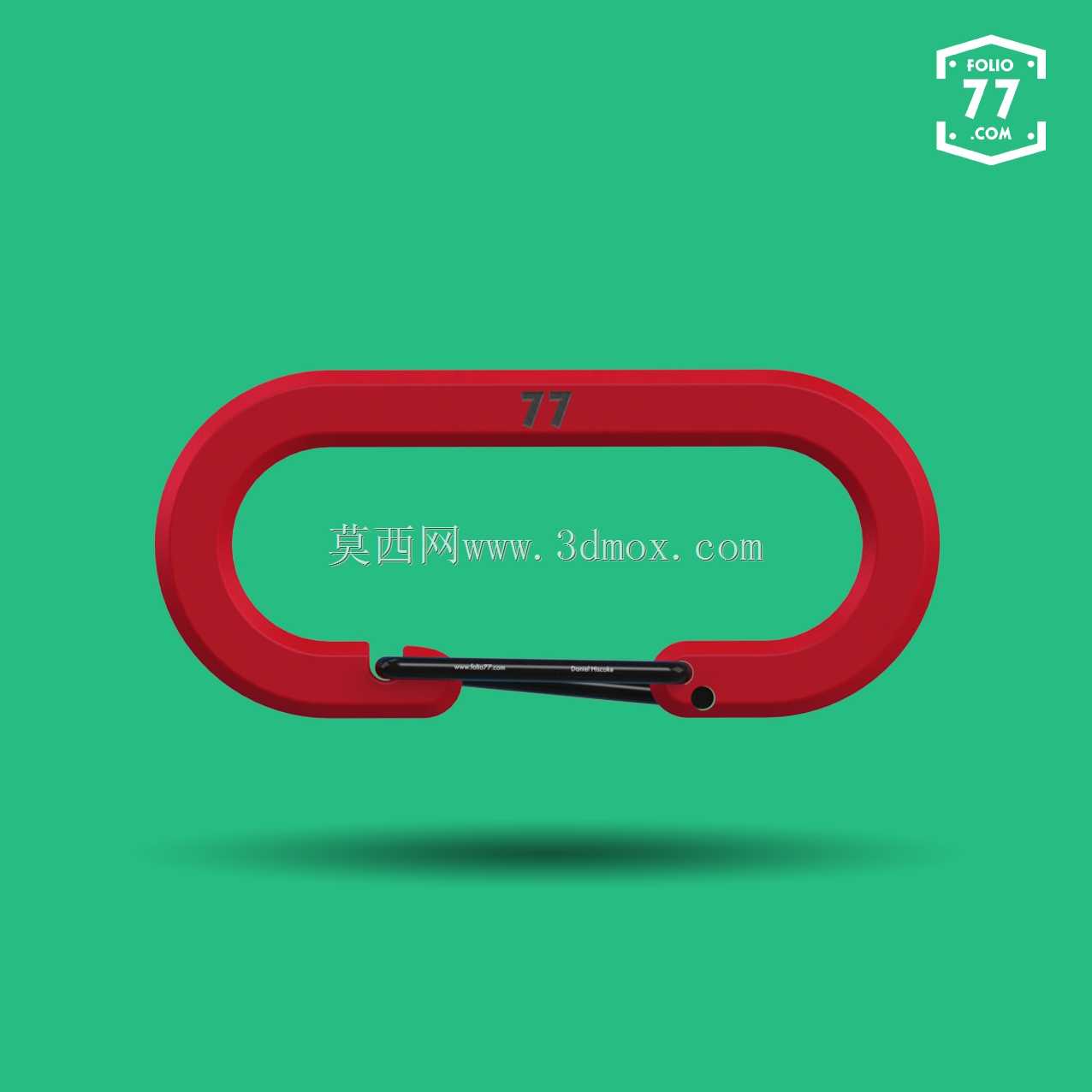

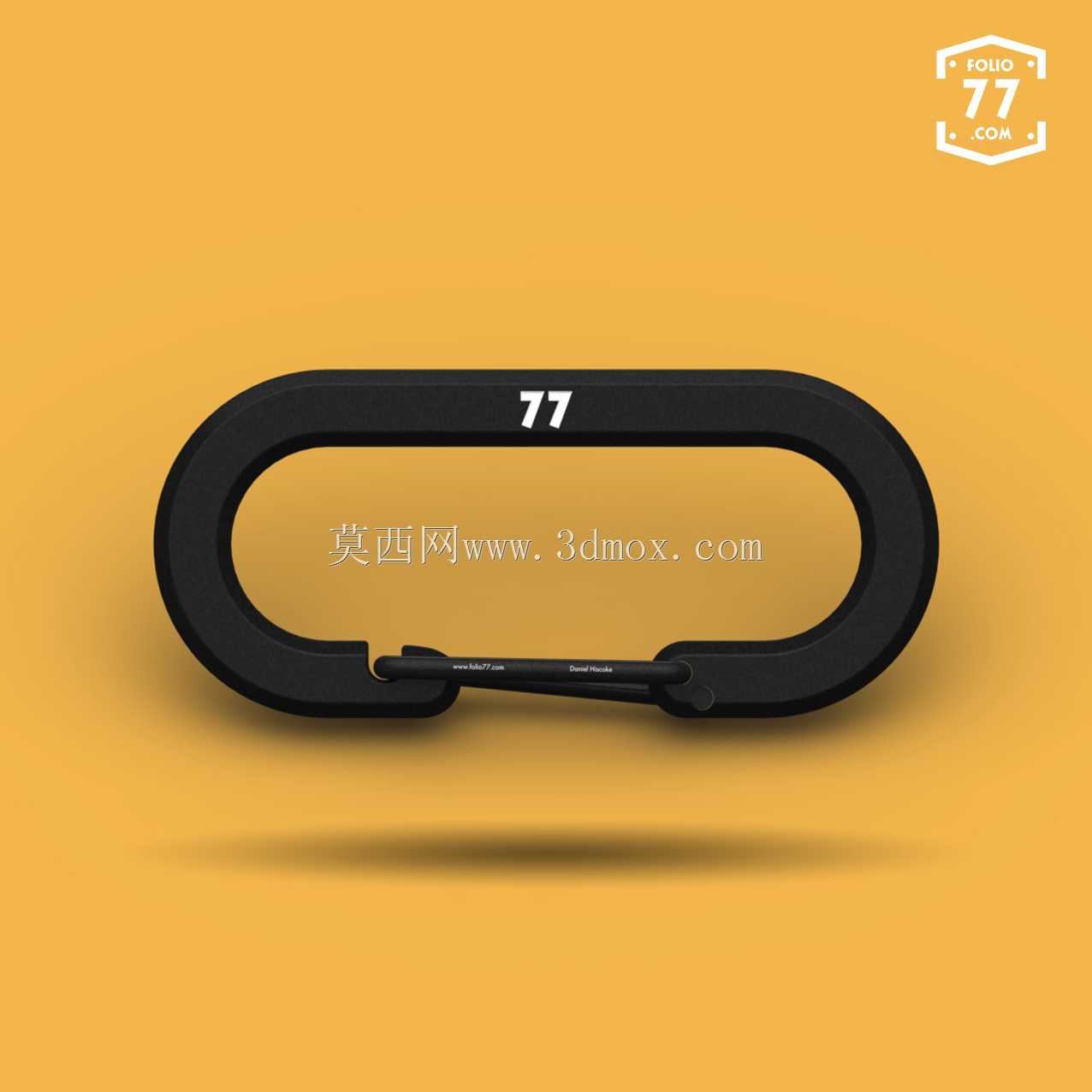

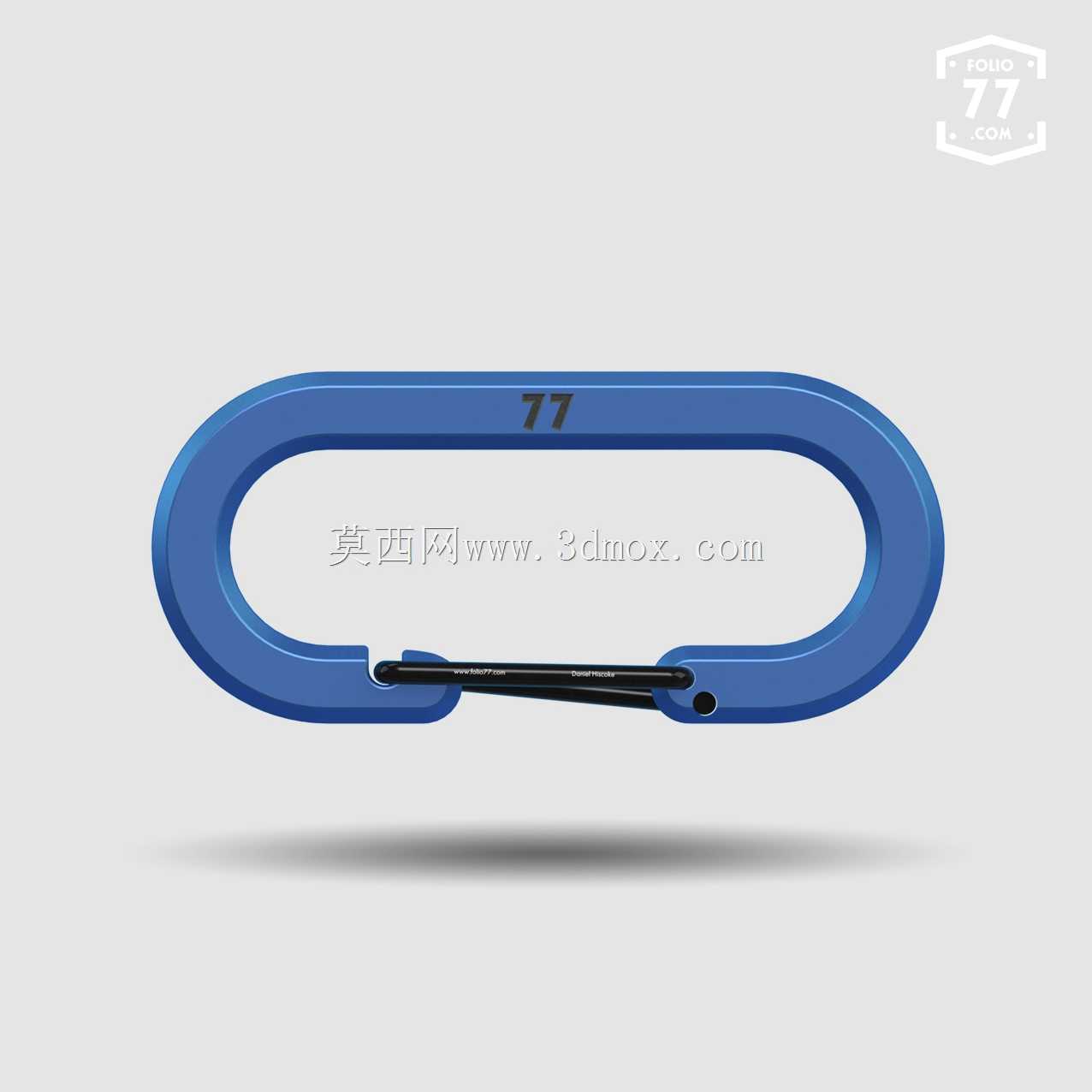

　　从功能逻辑上看，这款锁扣采用的是压簧驱动的直动式锁舌结构，没有额外的旋转锁止保险，属于快开快合类型，优势是单手即可完成挂接和摘取动作，适合需要频繁拆装挂载件的场景，但设计时必须要考虑锁舌的回弹行程和预紧力，预紧力太小的话，挂载物晃动时容易出现锁舌意外回缩导致脱钩，预紧力太大又会导致单手按压开合需要的力度过大，操作便利性下降。建模时先确定锁扣的主体轮廓，整体是长圆形闭环结构，这种轮廓相比D形扣的优势是受力时应力分布更均匀，不会在转角位置出现明显的应力集中，主体截面采用椭圆形截面，相比圆形截面在同等重量下抗弯折性能更好，边缘做R0.8的圆角过渡，既避免锐边割伤挂载的织带或者绳索，也能减少热处理时的应力开裂风险。

　　锁舌部分的设计是整个结构的核心，锁舌和主体配合的滑槽间隙要控制在0.1mm到0.15mm之间，间隙太小容易因为加工公差或者使用中进入灰尘出现卡滞，间隙太大则会导致锁舌晃动，挂接受力时出现偏载，加剧滑槽的磨损。锁舌尾部的压簧安装孔要和锁舌运动方向保持同轴，弹簧的线径根据额定载荷来选，常规5kg额定挂载的话，选0.4mm线径的304不锈钢压簧即可，预压缩量设置为总行程的三分之一，保证锁舌在完全弹出状态下有足够的顶紧力，不会因为轻微的侧向力就回缩。锁舌前端做15度的导向斜角，挂接绳索或者挂点时，不需要手动按压锁舌，直接靠挂点对斜角的分力就能压下锁舌完成挂接，这个斜角的角度不能太大也不能太小，角度太大导向效果差，需要的挂接力过大，角度太小则会导致锁舌的搭接量不足，受力时容易脱开，通常搭接量要保证在3mm以上，才能满足常规挂载的防脱要求。

　　安装边界方面，这类锁扣的主体厚度通常控制在5mm到8mm之间，适配市面上绝大多数的织带挂环、钥匙圈、登山绳挂点的尺寸，锁扣的内圈净长度要比常用挂载件的挂环直径大10mm以上，保证挂接后有足够的活动空间，不会出现卡滞。建模时还要考虑加工工艺的可行性，主体如果采用铝合金一体铣削加工的话，滑槽位置要设计出铣刀的让刀位，不能出现加工死角；如果采用锌合金压铸成型的话，要注意拔模斜度的设置，主体外表面拔模斜度取1度，内表面取1.5度，避免脱模时出现拉伤。表面处理方面，主体做硬质阳极氧化处理，既能提升表面硬度，耐磨抗刮，也能通过不同的氧化颜色区分不同载荷等级的产品，锁舌部分做不锈钢抛光处理，减少和滑槽之间的摩擦阻力，提升开合的顺畅度。

　　实际做结构校验的时候，要重点校核两个位置的强度，一个是锁扣主体长圆轮廓的直边段中部，这是挂载时受拉应力最大的位置，另一个是锁舌和主体搭接的位置，这个位置受剪切力，需要保证在1.5倍额定载荷下不会出现塑性变形。很多新手建模时只关注外观造型，忽略了锁舌尾部的限位结构，锁舌弹出到最大位置时必须有硬限位，不能完全靠弹簧来承受锁舌的弹出冲击力，否则频繁开合后弹簧容易出现疲劳失效，通常在滑槽末端设计一个1mm高的限位凸台，和锁舌尾部的凸肩配合，限制锁舌的最大弹出位置，这样弹簧只需要提供回弹力，不需要承受限位的冲击力，能大幅提升产品的使用寿命。另外还要考虑使用环境的影响，如果是在户外潮湿环境使用，所有配合面都不能有容易积水的死角，锁舌和滑槽之间要预留排水缝隙，避免积水后出现锈蚀卡滞，弹簧材质要选用304不锈钢，不能用普通碳钢弹簧，否则容易生锈失去弹性。
