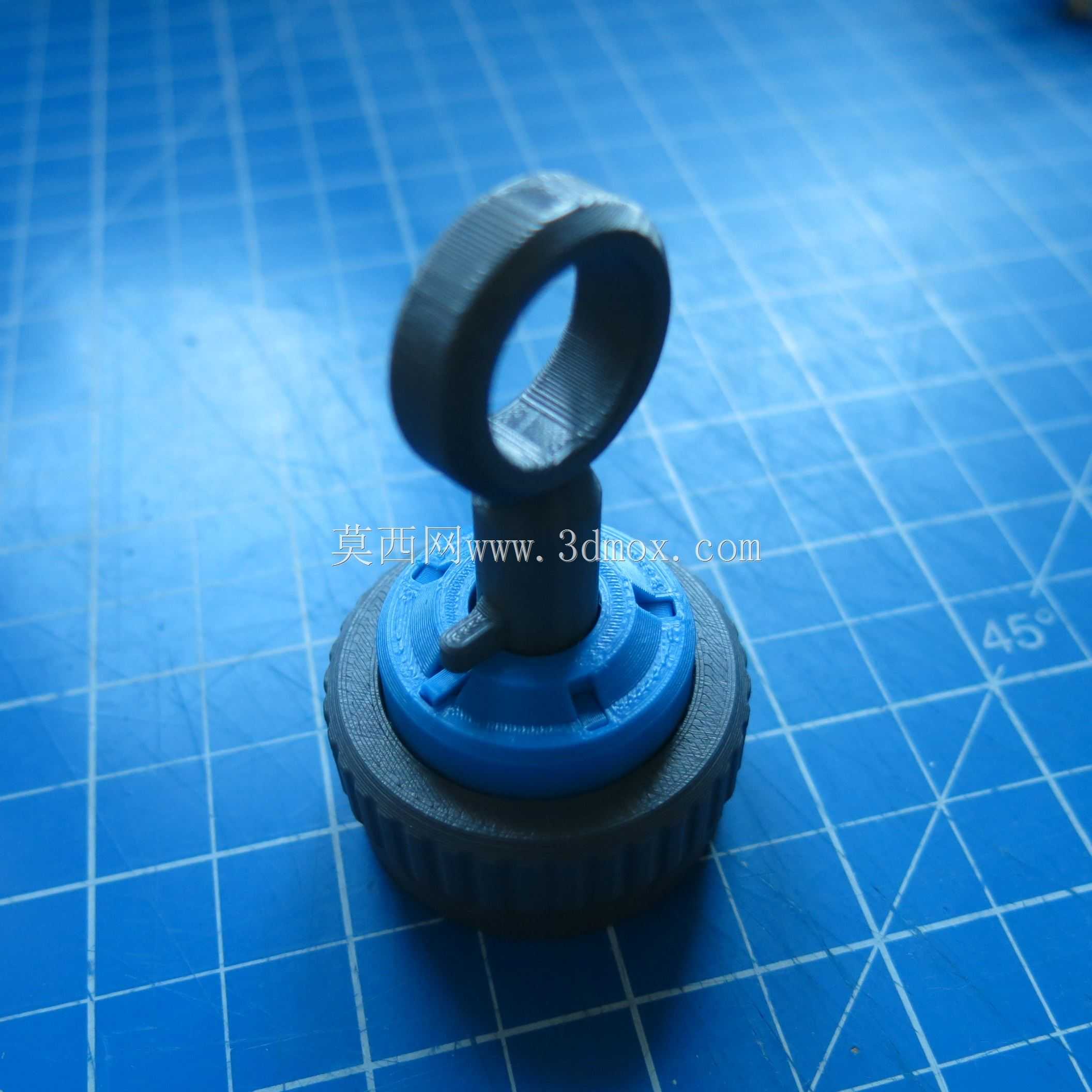

适用于3D打印的Bramah安全锁具结构

　　这款锁具结构针对熔融沉积成型工艺做了全维度适配，所有壁厚均控制在1.5mm以上，避免打印过程中出现翘曲、层间剥离问题，滑块与芯体的配合公差预留0.2mm间隙，抵消PLA、ABS等常见打印耗材的冷却收缩量，无需二次打磨即可完成装配。从应用场景来看，该结构既可以作为小型储物箱、抽屉的物理锁闭部件使用，也可作为机械原理教学的演示教具，帮助学习者理解弹子滑块锁的对位解锁逻辑，同时也适合作为桌面拼装摆件，供机械爱好者手动组装调试。

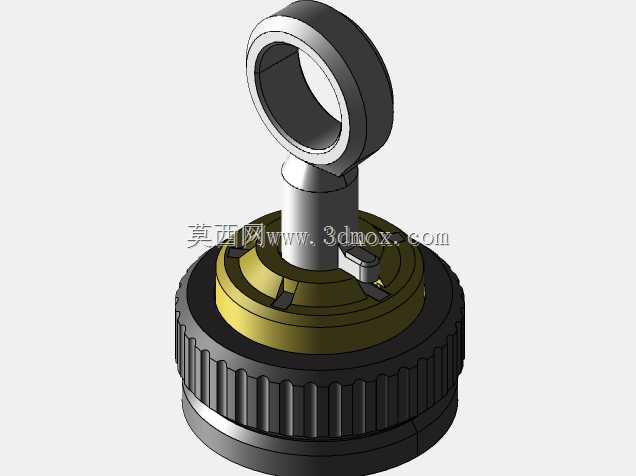

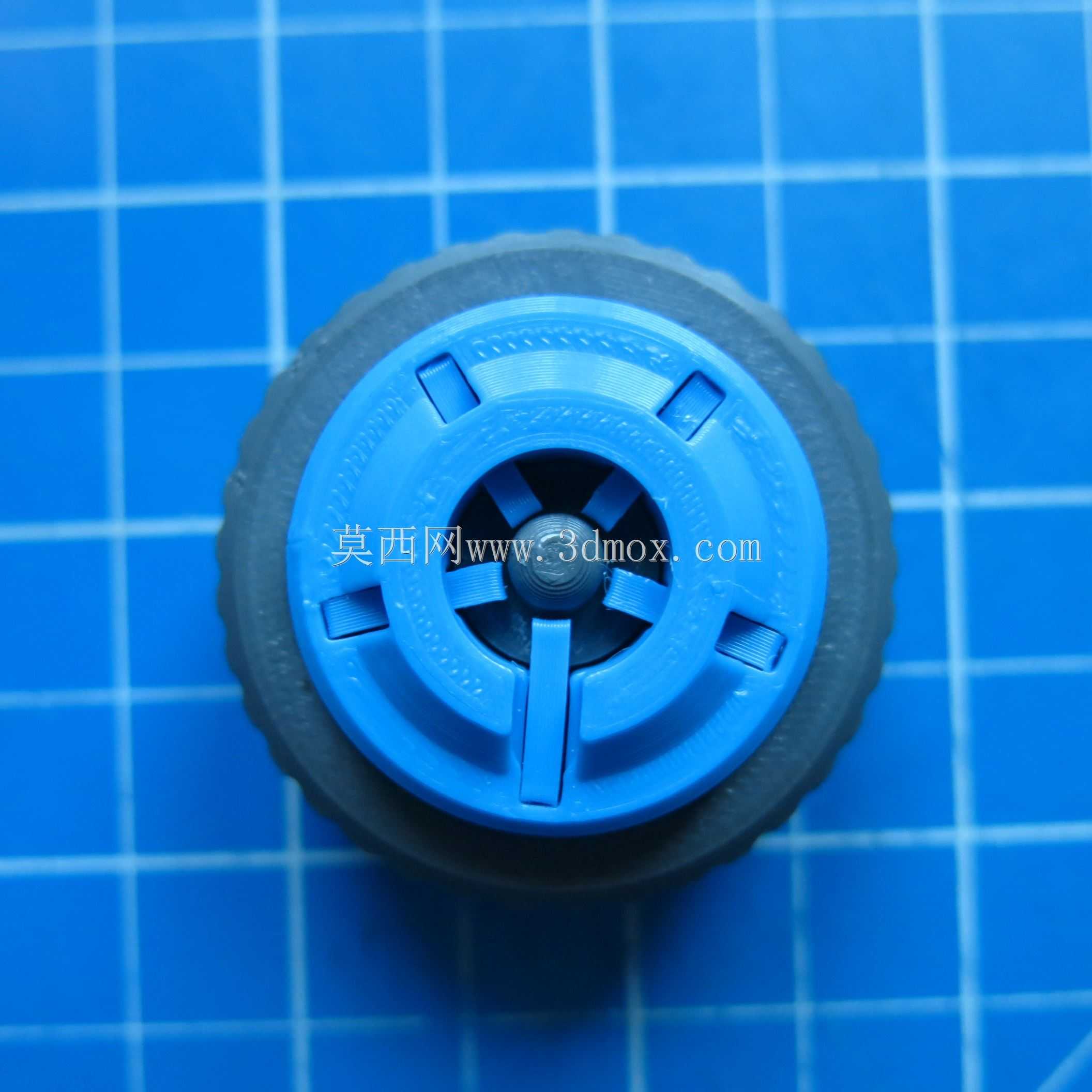

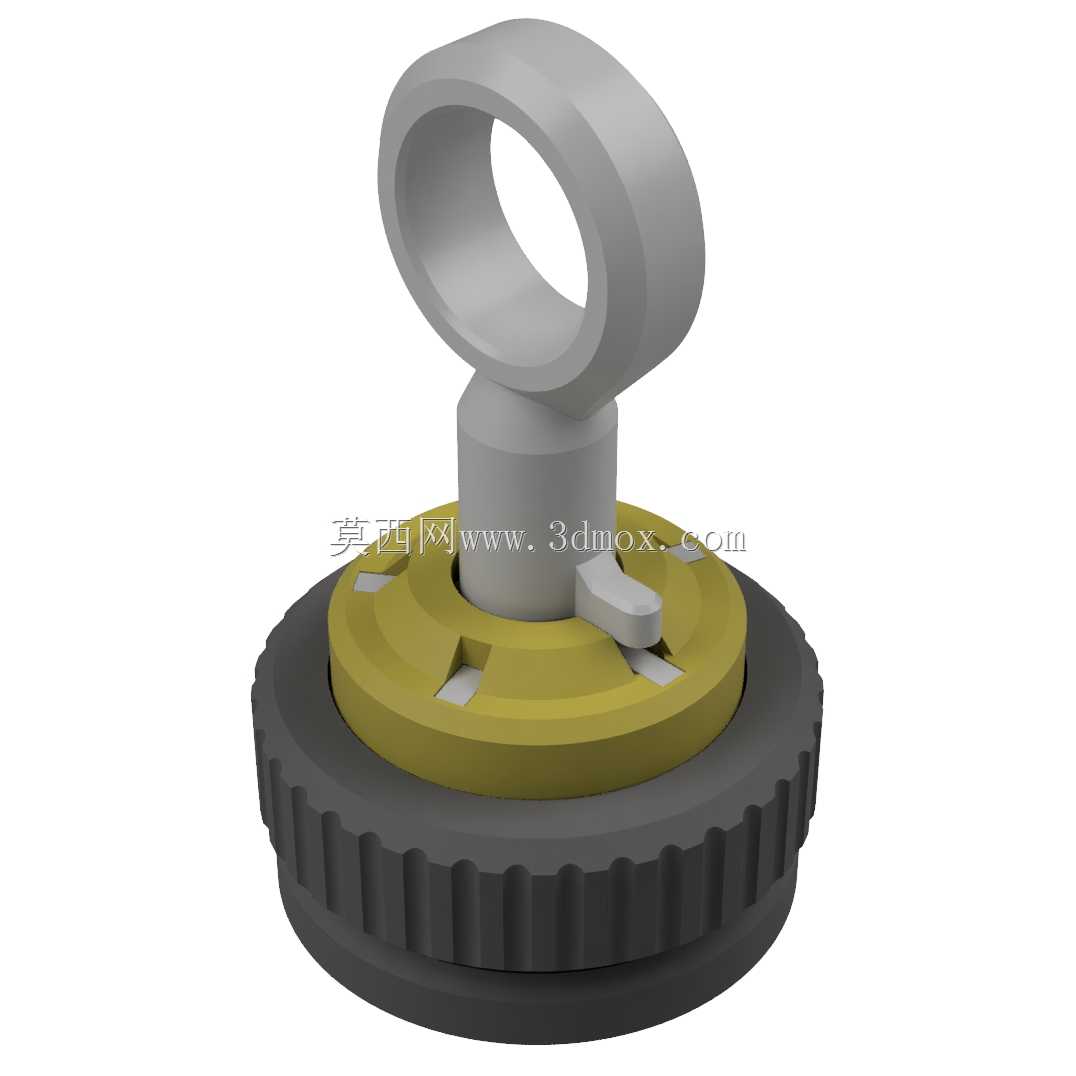

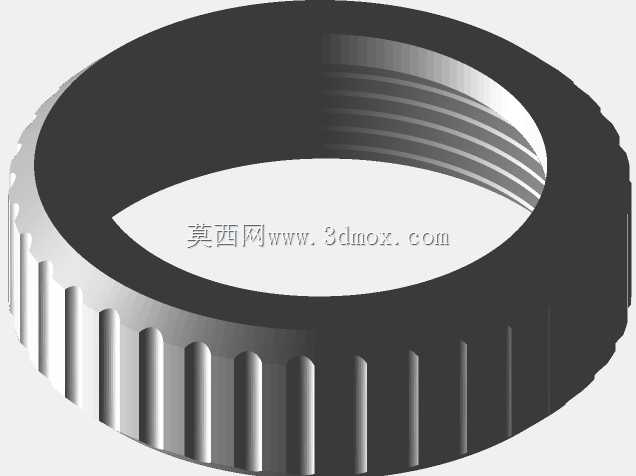

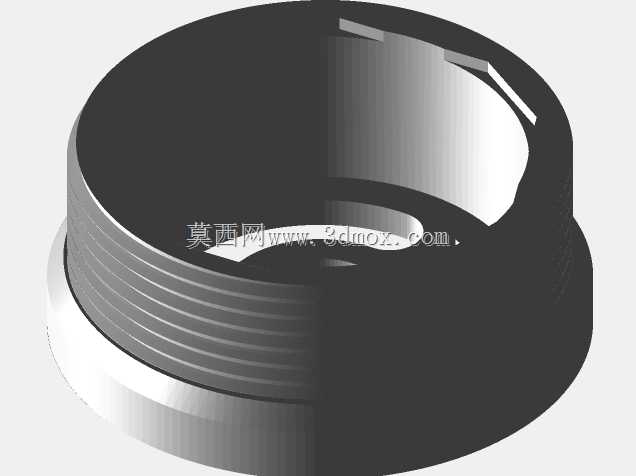

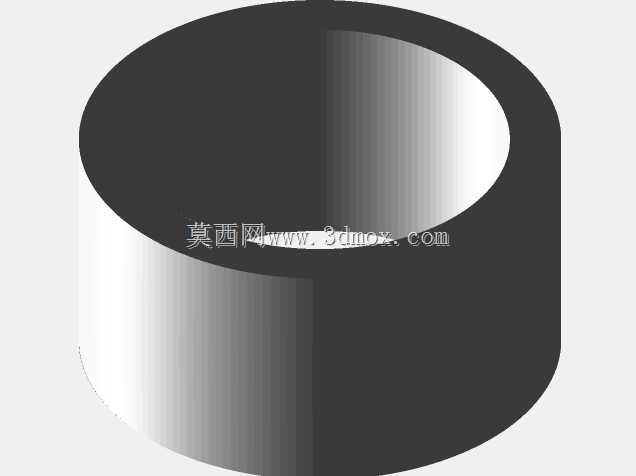

　　锁体整体采用同轴分层布局，最外层为带滚花纹理的旋钮外圈，滚花深度0.8mm、齿距1.2mm，手动旋转时可提供足够摩擦力，不会出现打滑问题；外圈内部嵌套黄铜色定位环，环上均匀分布6个滑块导向槽，槽位角度与内部芯体的锁止缺口一一对应，导向槽边缘做0.3mm倒角处理，方便滑块顺利滑入。顶部吊环为一体化环形结构，内孔直径12mm，可穿过标准挂锁梁或者绳索，满足外挂安装需求，吊环与芯轴的连接段做了R2圆角过渡，避免应力集中导致打印件断裂。

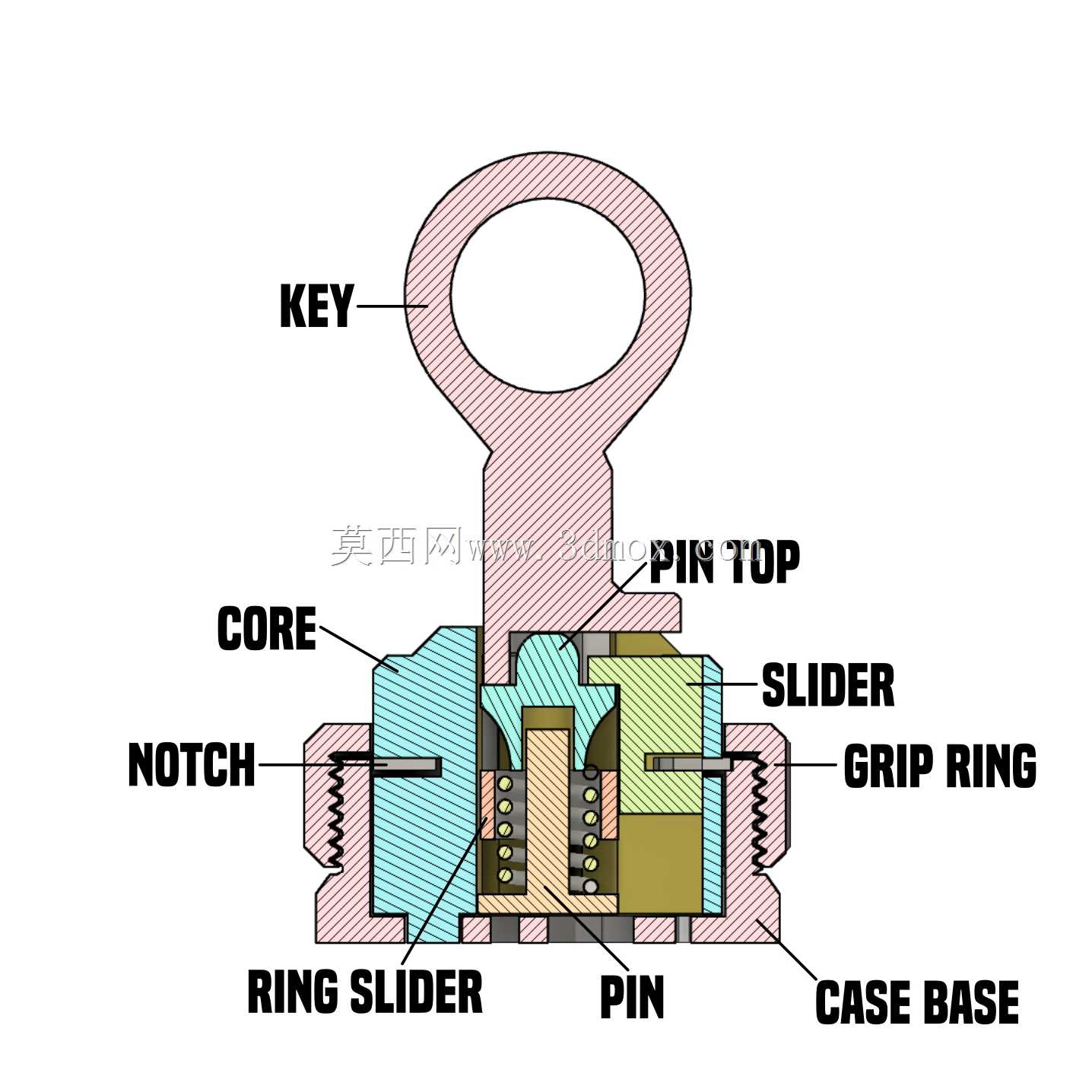

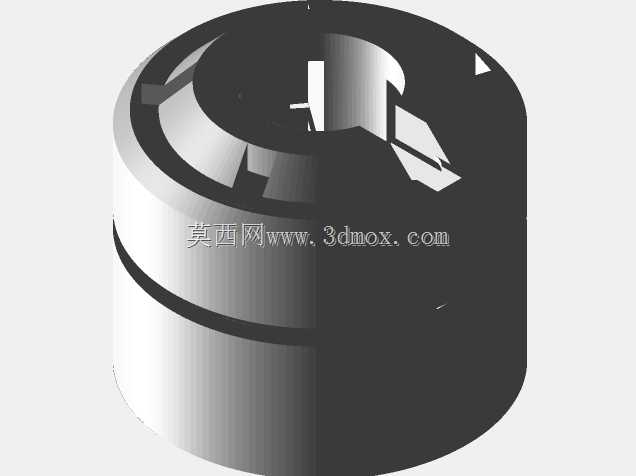

　　内部锁止机构采用多滑块错位设计，共配置5组长度不一的滑块，滑块端面做圆弧过渡，装配时需按照长度梯度依次对位放入芯体的对应槽位，当所有滑块的缺口与芯体的锁止环对齐时，锁芯可自由旋转完成解锁；若滑块对位偏差超过0.1mm，滑块会卡入外圈定位环的卡槽内，锁芯无法转动，实现锁闭功能。设计时特意取消了传统Bramah锁的精密弹簧部件，改用裁切后的通用印刷弹簧替代，弹簧自由长度比安装腔长1.2mm，装配后可提供持续的顶紧力，让滑块始终保持向外顶出的锁止状态，降低了3D打印弹簧的精度要求，普通桌面级打印机即可制作出可用的弹性部件。

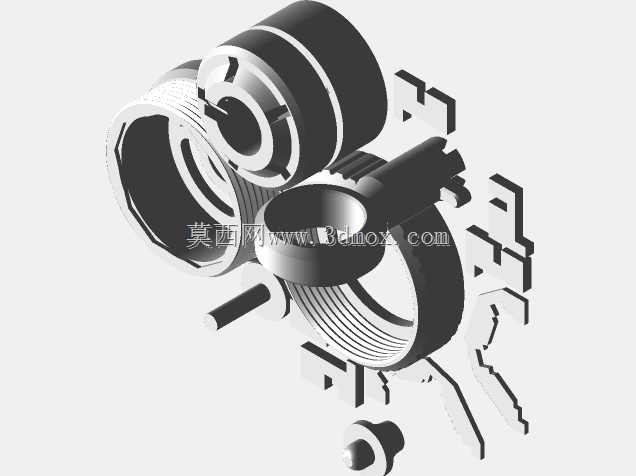

　　安装边界方面，锁体整体最大外径42mm，总高度58mm，嵌入安装时需预留直径43mm、深度35mm的安装腔体，顶部吊环突出安装面23mm，不会与周边部件产生干涉。锁销直径4mm，行程8mm，锁闭时伸出芯体3mm，可卡入安装基座的对应锁孔内，锁孔直径需预留4.5mm，避免因安装偏差导致锁销无法顺利插入。装配过程中无需金属紧固件，所有部件均采用卡扣与间隙配合固定，芯体压入表盖时需对准定位槽，压入后卡扣自动卡合，不会出现松脱问题；若装配后锁芯转动卡顿，可微调滑块位置，反复转动旋钮打磨配合面，直到锁芯转动顺滑无卡滞。

　　实际调试时需注意，不可对打印完成的部件进行加热矫形，避免耗材变形导致配合间隙变化；滑块安装顺序需从最短到最长依次排列，初始对位时将止动鞘对准6点钟方向的基准槽，再按顺时针方向依次装入剩余滑块，每装入一个滑块都要轻压确认滑块可在槽内自由滑动，避免滑块装反导致机构卡死。锁体的所有外露棱边均做了R0.5mm圆角处理，没有尖锐边角，手动操作时不会划伤皮肤，作为教具使用时安全性更高。
