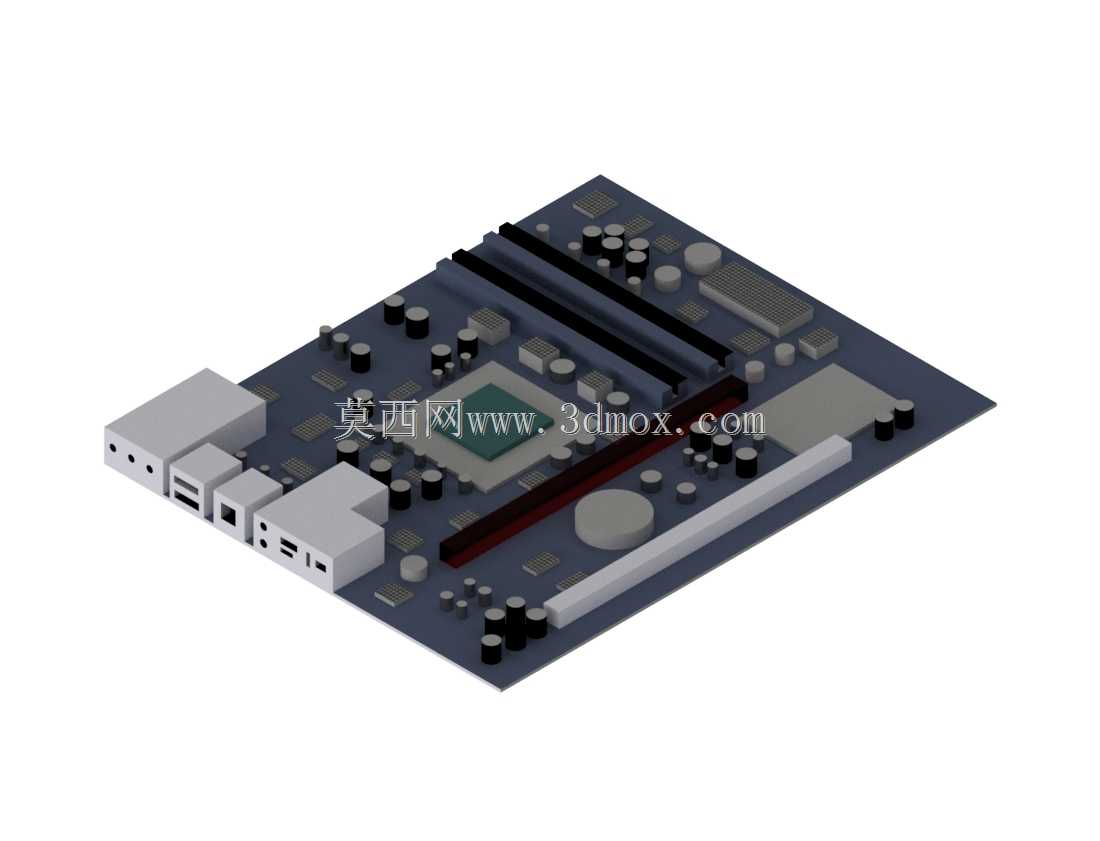

IntelH55台式电脑主板结构三维数模

　　该模型还原了Intel H55芯片组台式机主板的完整结构细节，覆盖板载元件布局、接口排布、安装定位等核心设计要素，可用于电脑整机结构适配、机箱兼容性校验、硬件组装教学演示等场景。从实际应用层面看，这类主板主要面向LGA1156接口的初代酷睿系列处理器，承担CPU、内存、显卡、存储设备及各类外设的信号连通与供电分配职能，是台式计算机硬件系统的核心承载载体。建模过程中优先还原了PCB基板的轮廓特征，板边的定位孔位置、I/O挡板区域的开口尺寸完全参照ATX板型的通用安装规范设计，可直接匹配标准ATX机箱的铜柱安装位，在做整机装配仿真时，能直接验证主板与机箱侧板、电源仓、显卡支架的空间干涉情况。板载元件的布局完全遵循实际硬件的布线逻辑：

　　CPU供电区域的电解电容、固态电容、Mos管排布在插座周边，避免与大型塔式散热器的安装空间产生冲突；内存插槽设置在CPU插座右侧，卡扣结构、插槽防呆缺口的位置都做了精准还原，可直接匹配DDR3规格内存的装配仿真；PCI-E显卡插槽、SATA存储接口、主板供电插槽的位置都参照量产产品的实际间距设置，能直观体现不同硬件插接后的空间占用情况。I/O区域的接口排布还原了常规H55主板的配置，包含PS/2键鼠接口、USB2.0接口、VGA视频输出接口、RJ45网络接口、音频输入输出接口，每个接口的外形尺寸、开口轮廓都做了等比例还原，可用于验证机箱I/O挡板的匹配度，也能辅助做外设插接的装配演示。板载的散热片、CMOS电池、前置插针、

　　跳线接口等细节结构都没有省略，在做结构教学时，可直观展示主板各功能模块的分布逻辑，帮助初学者理解主板的供电回路、信号传输路径的布局思路。不同于仅做外观示意的简化模型，该数模对元件的高度差做了精准控制：CPU插座的压杆高度、内存插槽的卡扣抬起高度、北桥散热片的凸起高度都参照实物参数设置，在做整机散热风道仿真时，可直接导入模型验证风道走向，避免出现元件高度误判导致的散热器、内存与机箱侧板干涉的问题。对于结构设计从业者而言，该模型可作为台式机整机设计的基准参考件，在定制异形机箱、小型化ITX改装方案时，可直接调用该模型做空间适配校验，减少反复测量实物尺寸的工作量；对于硬件教学场景，该模型可拆解展示各元件的安装位置，

　　帮助学习者理解主板各部分的功能关联，比平面原理图更具直观性。建模时对PCB板的厚度、板边倒角、安装孔的沉头特征都做了还原，在做螺丝固定的装配仿真时，可直接匹配M3规格的机箱固定螺丝，验证安装时的螺丝行程与板件避让情况。板载的各类接插件的引脚部分做了简化处理，但保留了接插件的外形轮廓与安装位置，既保证了模型的轻量化，又不会影响整体结构装配的校验精度。
