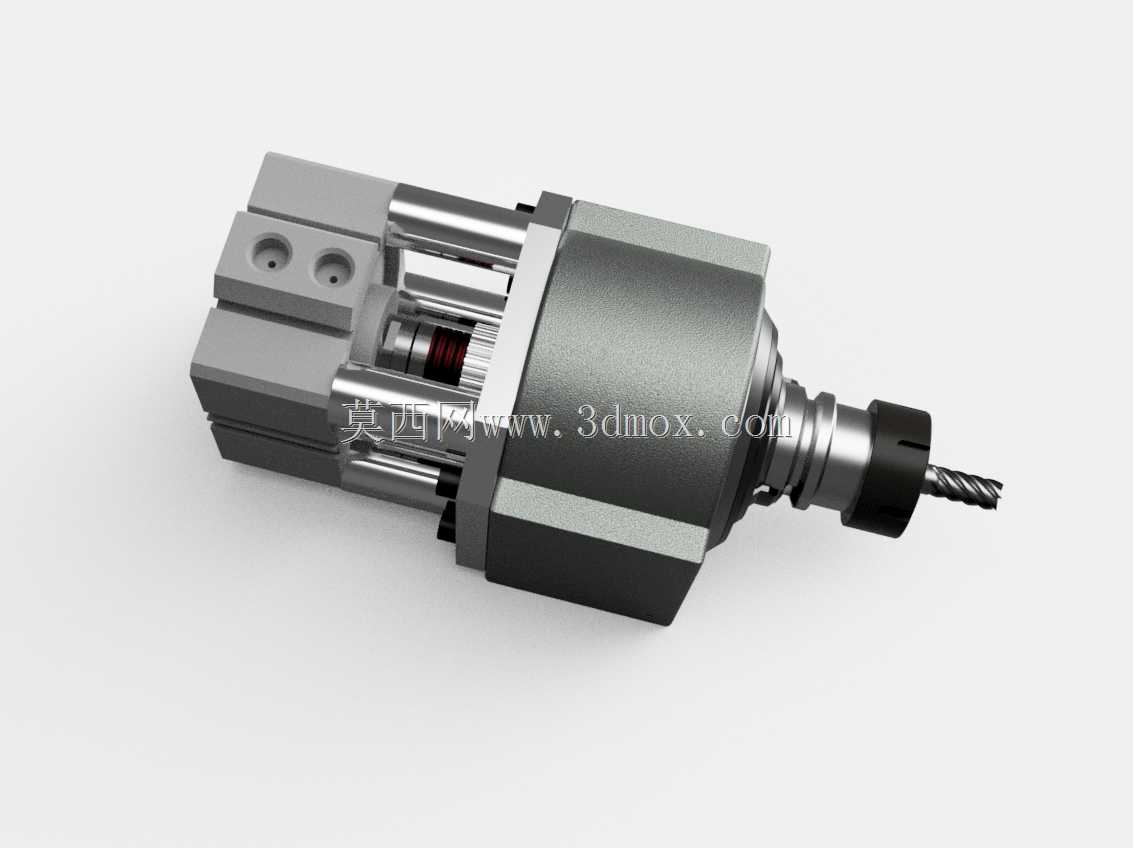

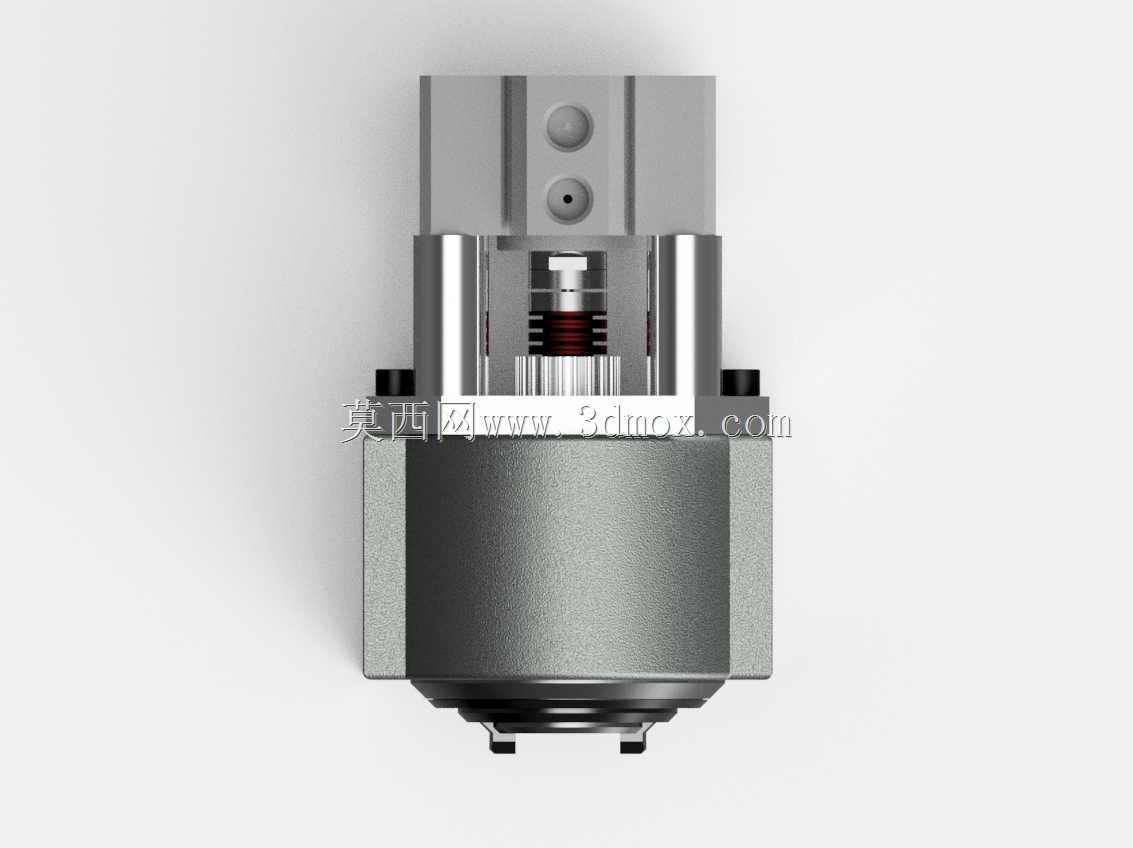

武士120CNCATCBT30小型加工中心主轴结构

项目分类:机床 发布时间:2022-06-28 ID:663273
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构
  • 武士120CNCATCBT30小型加工中心主轴结构

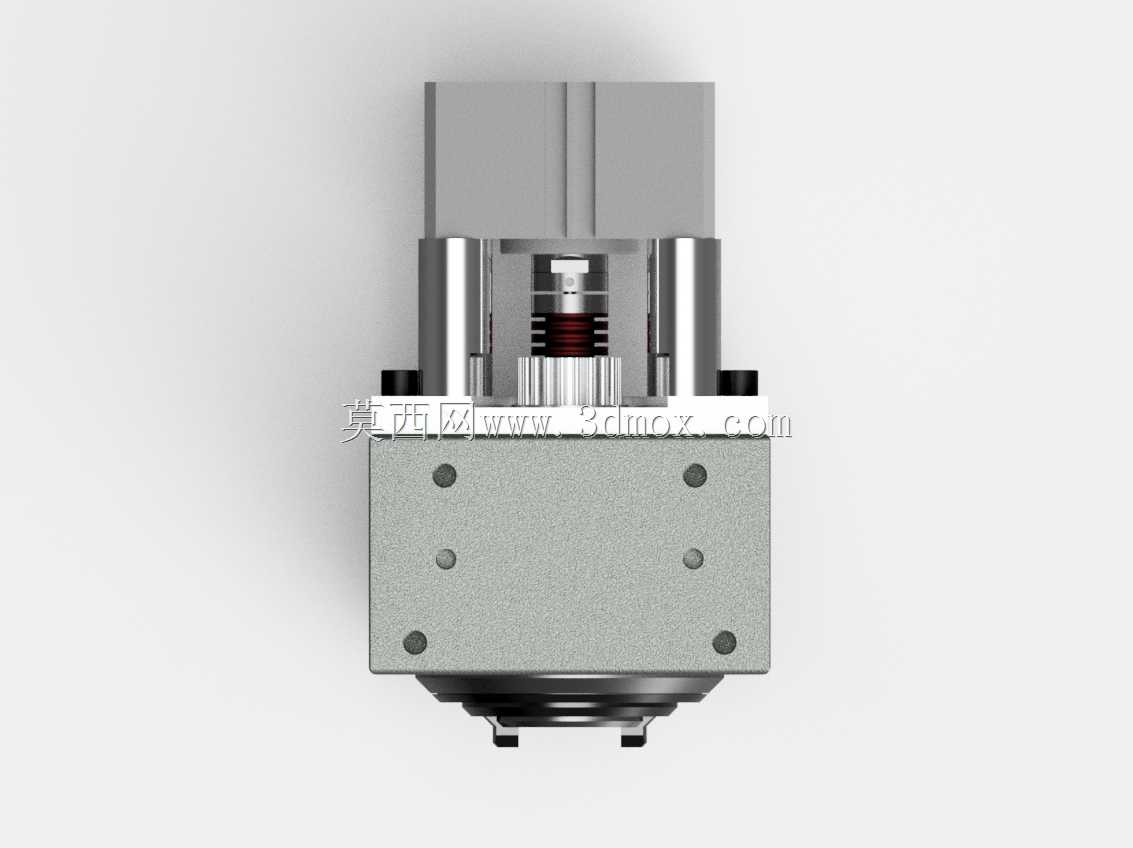

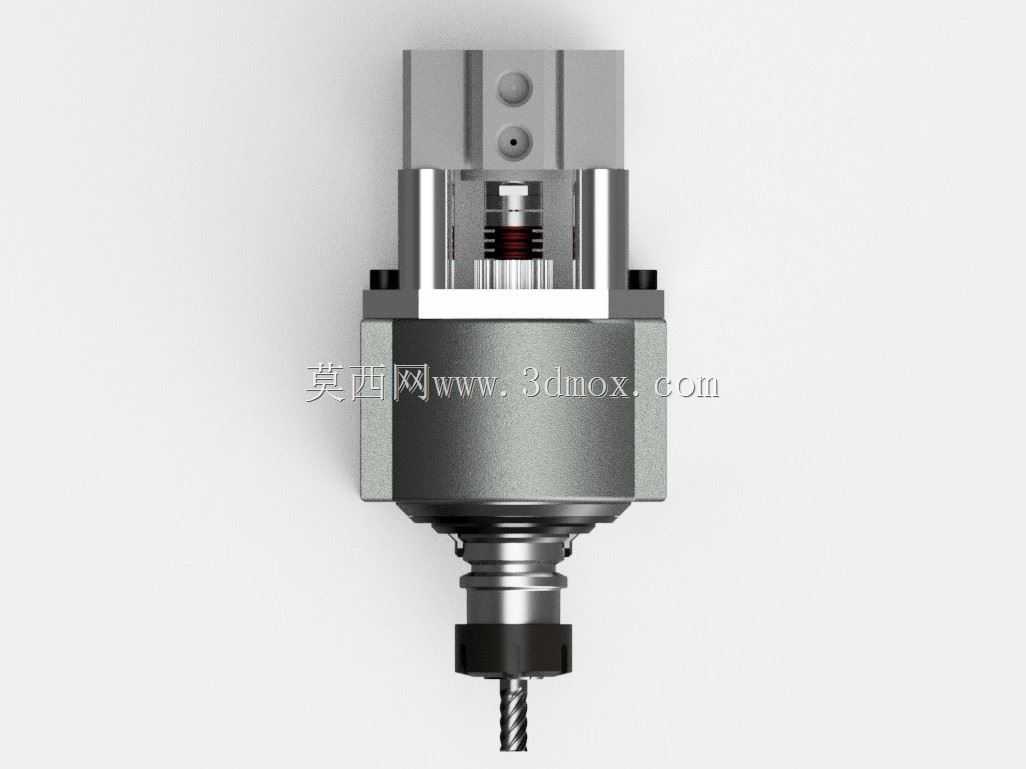

  在小型桌面级数控加工设备的开发场景中,主轴单元作为直接参与切削作业的核心执行部件,其结构合理性直接决定了整机的加工精度、刚性表现与换刀效率,这款适配BT30刀柄的ATC主轴,正是面向小型DIY数控设备、桌面级加工中心开发的公共参考结构,能够帮助结构设计人员在方案阶段快速验证主轴安装适配性,省去从零开始梳理主轴安装接口、动作逻辑的重复工作。从实际加工场景的适配性来看,这类小规格BT30主轴主要面向有色金属、工程塑料等软质材料的轻负荷铣削、钻孔、攻丝作业,匹配120mm规格的主轴座安装尺寸,既能够满足小型零件加工的转速与扭矩需求,又不会因为体积过大挤占桌面设备本就有限的安装空间,非常适合个人DIY开发、教学实训类小型数控设备的选型参考。

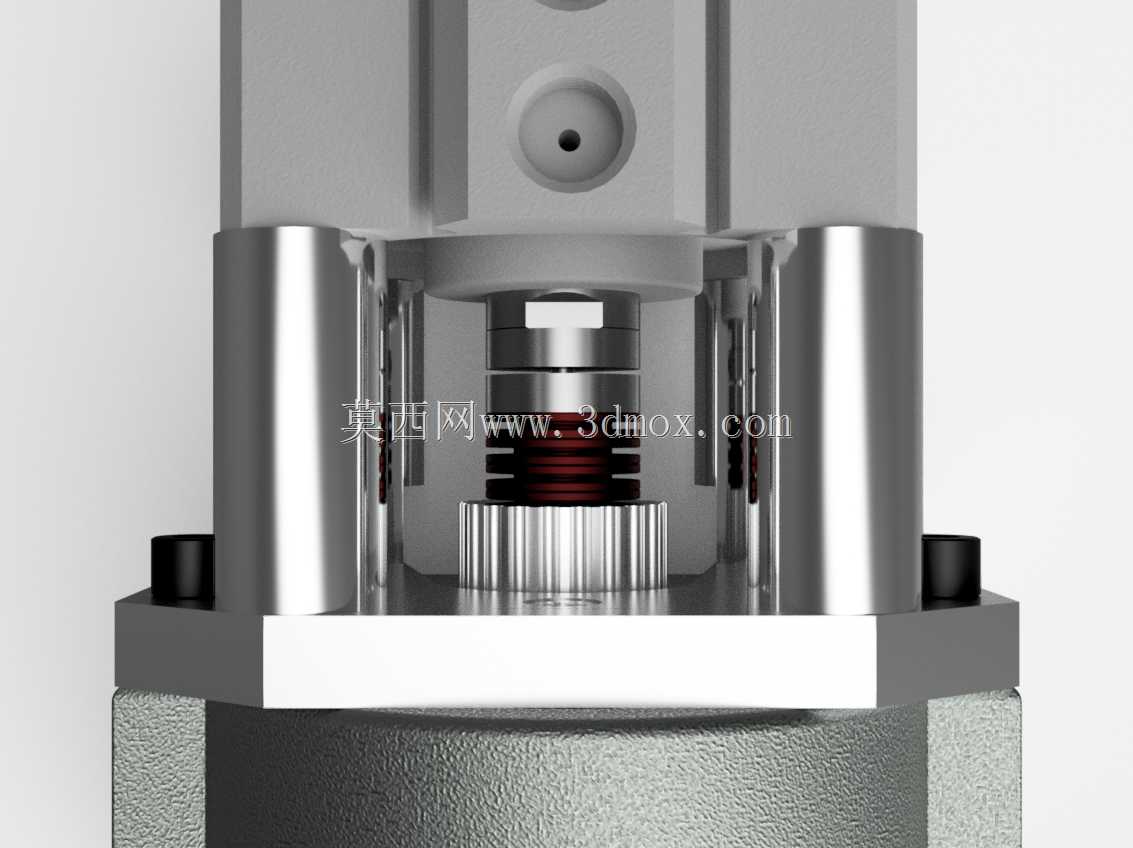

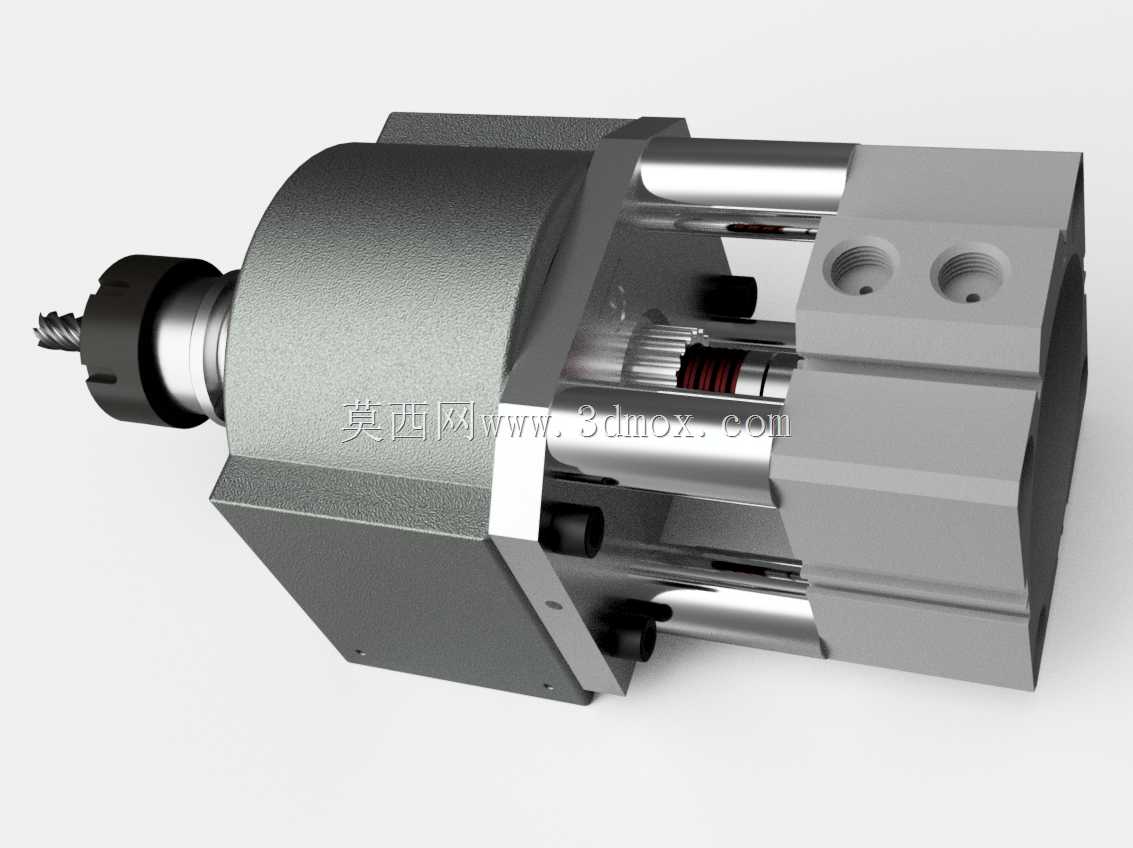

  从功能特性上看,该主轴集成了自动换刀所需的打刀机构,采用气动驱动的打刀方式,相比传统的机械打刀结构,气动打刀的响应速度更快,动作冲击力更易调控,能够在换刀过程中减少对主轴轴承的冲击,延长主轴核心部件的使用寿命;主轴内部的拉爪结构适配标准BT30刀柄的拉钉尺寸,能够保证刀柄装夹后的同轴度控制在合理公差范围内,避免高速旋转时出现刀柄偏摆导致的加工振纹、尺寸超差问题。在结构设计思路上,这款主轴采用了模块化的布局逻辑,上部的打刀缸体与下部的主轴轴承座采用分体式连接设计,既方便加工阶段的精度保证,也便于后期维护时单独拆解更换易损件,不需要整体拆卸主轴单元;主轴的轴承配置采用了前端成对安装角接触球轴承、后端辅助支撑的布局,

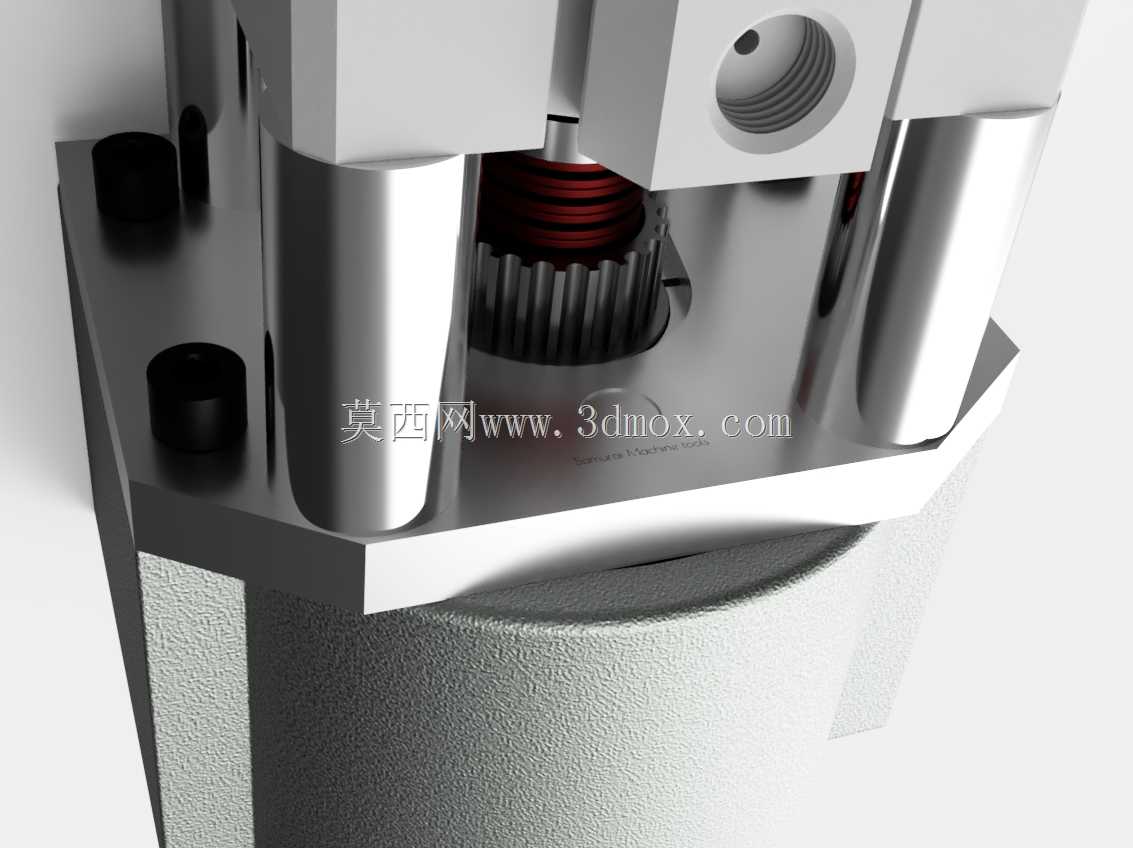

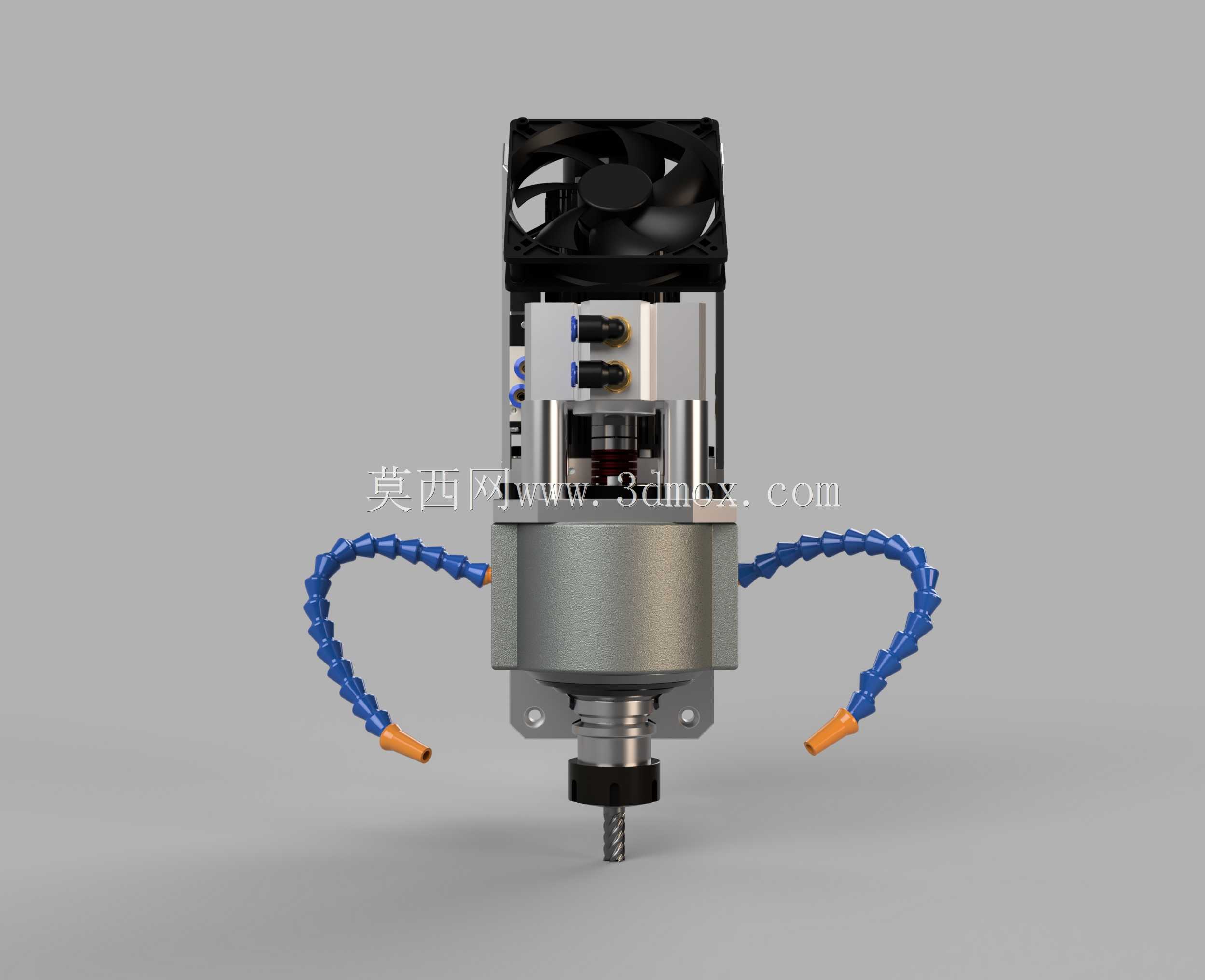

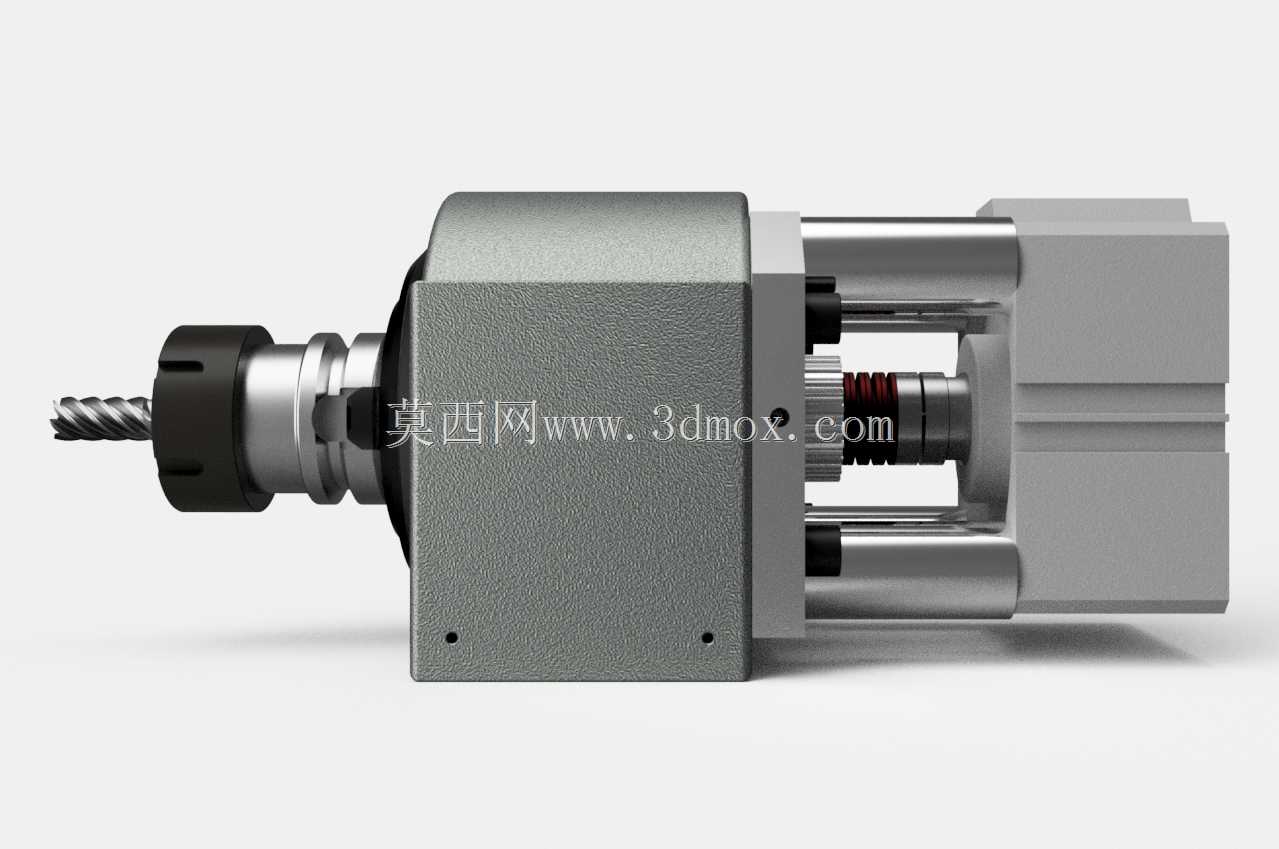

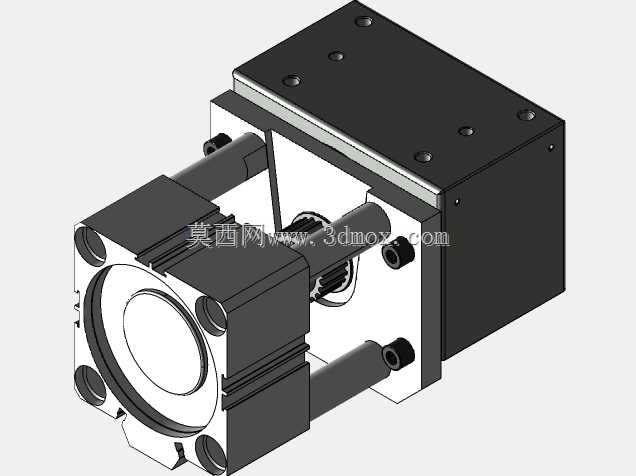

  能够同时承受切削过程中的径向载荷与轴向进给力,匹配小型设备常用的8000-12000rpm转速区间,保证高速旋转时的主轴回转精度。从安装边界尺寸来看,主轴主体的最大外径为120mm,上部打刀机构的安装凸台设置了对称的定位销孔与螺栓过孔,能够直接与标准规格的主轴滑枕端面配合安装,不需要额外设计转接法兰;主轴下端的端面到刀柄锥孔基准面的距离严格遵循BT30刀柄的标准安装尺寸,能够保证换刀时刀柄与主轴锥孔的贴合度,同时主轴端面的密封结构采用了多层迷宫密封设计,能够阻挡加工过程中的切削液、金属碎屑进入主轴轴承腔,避免轴承过早磨损失效。在实际的设备集成过程中,设计人员可以直接参考该结构的安装孔位尺寸、气动管路接口位置来布置滑枕结构、打刀气路、

  主轴冷却回路,不需要反复核对主轴的外部轮廓干涉问题,尤其是在做小型龙门式加工中心、桌面立式铣床的方案设计时,这款主轴的结构尺寸能够很好地适配轻量化的机床机身设计,不会因为主轴重量过大导致Z轴伺服负载过高。另外,该主轴的打刀行程设置在合理区间内,既能够保证换刀时拉爪完全松开拉钉,让刀柄顺利退出锥孔,又不会因为打刀行程过大导致内部碟簧过度压缩出现疲劳失效,打刀动作的触发位置可以通过上部的调节螺栓进行微调,方便装配阶段根据实际的拉爪磨损情况调整打刀量,保证换刀动作的可靠性。对于三维建模从业者来说,该结构完整还原了主轴内部的碟簧组、拉爪、打刀活塞、轴承隔套等细节部件,能够帮助初学者理解自动换刀主轴的内部动作逻辑,掌握主轴类部件的建模思路,比如不同部件之间的配合公差预留、运动部件的间隙设计、密封结构的布局方式等,都可以通过拆解该模型的结构来进行学习。在做设备选型验证时,设计人员可以将该模型导入装配环境中,模拟Z轴上下运动、换刀动作的全过程,检查主轴与刀库、工作台、防护钣金之间是否存在干涉问题,提前发现结构布局上的缺陷,减少后期实物加工阶段的改模成本,尤其是对于个人开发者来说,没有足够的成本去反复试错,这类成熟的主轴参考结构能够大幅缩短设备开发周期,避免因为主轴结构设计不合理导致整机性能不达标。
