大规格铝板裁切加工专用铝切割设备

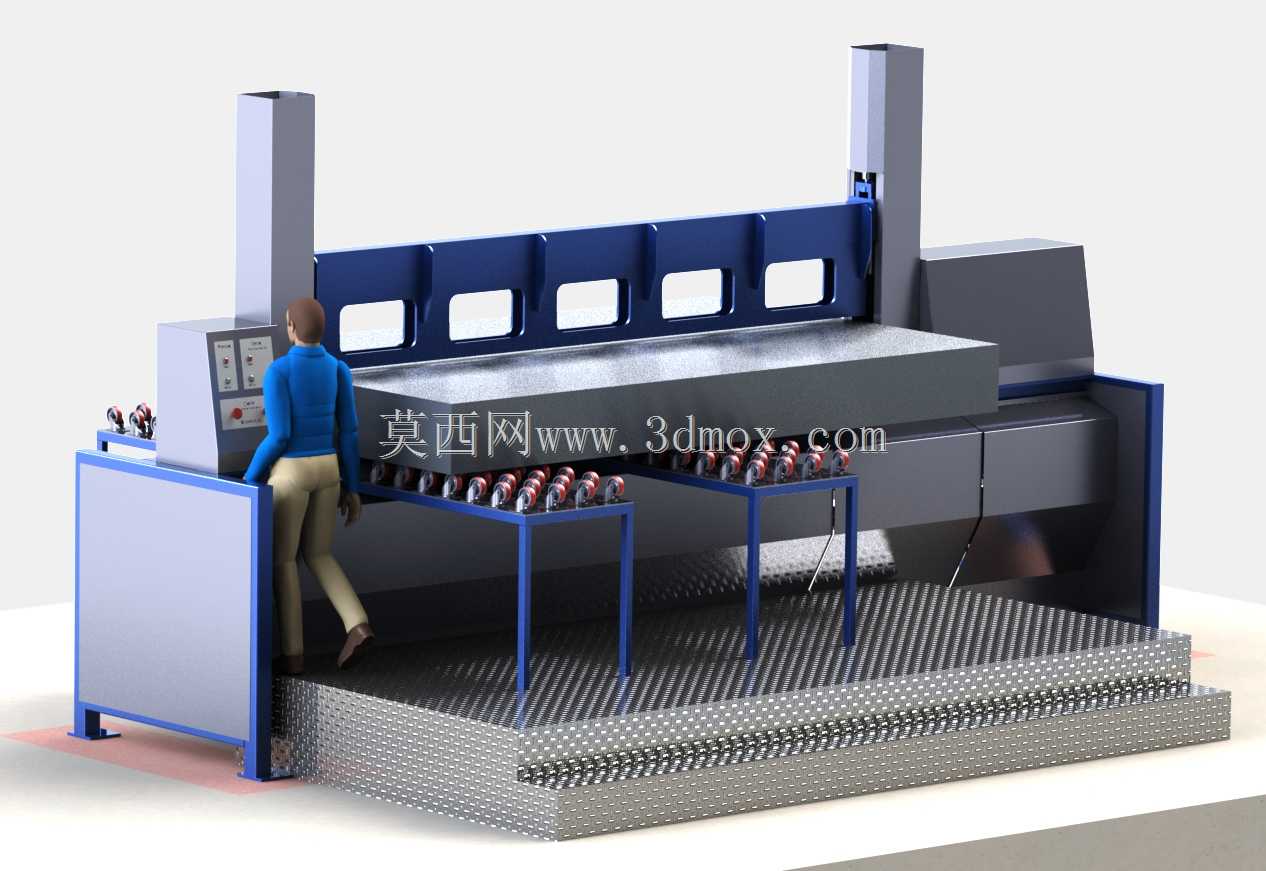

　　这款铝切割设备主要面向10英寸幅面铝板的批量裁切加工场景，在铝型材深加工、钣金预制、装饰铝板加工、工业铝构件生产等车间场景中适配性极强，能够替代传统人工划线后手持切割工具作业的模式，大幅降低厚铝板裁切过程中的尺寸偏差与边缘毛刺问题。从实际产线布局的角度看，设备进料端设置了带万向滚珠的承托工作台，滚珠采用等高排布，单颗滚珠承载能力不低于5kg，能够让整张铝板在台面上轻松推移对位，不需要额外配置吊装辅助设备就可以完成单人上料操作，对于厚度在1mm到8mm区间的常规工业铝板，承托结构不会出现板材下弯导致的裁切走偏问题。设备的裁切执行机构采用龙门式框架结构，两侧的立式导向柱采用整体焊接后时效处理的加工工艺，导向面经过精磨加工，

　　直线度公差控制在0.02mm/m以内，裁切刀架沿着导向柱做垂直下压动作，相比摆臂式裁切结构，下压过程中刀体的平行度更稳定，裁切10英寸宽度的铝板时，整条切边的垂直度偏差可以控制在0.1mm以内，不需要后续额外做铣边修型工序。设备的操作工位设置在进料侧的防滑踏步平台上，踏步面采用花纹钢板铺设，平台高度距离地面200mm，操作人员站在平台上可以清晰观察到刀架对位线与板材上的裁切标记，操作按钮盒设置在工位侧方的立架上，采用双手启动的安全逻辑，避免误触发导致的安全事故。设备两侧设置了可延伸的辅助承托支架，支架高度与主工作台面保持齐平，当裁切长度超过工作台深度的长条形铝板时，伸出的支架可以托住板材悬出部分，

　　避免板材因为自重下垂导致裁切角度倾斜，支架采用快拆式固定结构，不需要使用时可以快速拆下收纳，减少设备的占地空间。从设计逻辑上看，这款设备的结构优先考虑了铝件裁切的特殊需求，刀架的下压力度做了适配性调校，不会因为压力过大导致铝板切口处出现压痕变形，同时裁切工位下方设置了碎屑收集槽，裁切产生的铝屑会直接落入槽内，不会散落到车间地面造成清洁负担，也避免了铝屑飞溅划伤操作人员的风险。设备的安装边界需要预留足够的操作空间，主机本体的宽度方向尺寸适配10英寸最大裁切幅面，进料侧需要预留至少1.2m的操作人员站位与上料空间，出料侧需要预留与待加工板材长度匹配的堆料空间，设备基础不需要做特殊的地脚预埋，只要放置在硬化的水平车间地面上，

　　调整底部的可调脚杯保证台面水平就可以投入使用，对于中小型钣金加工车间来说，不需要对现有场地做改造就可以完成设备部署。在实际使用过程中，这款设备可以适配不同裁切长度的需求，刀架的行程做了冗余设计，除了标准10英寸幅面的整板裁切，也可以通过调整侧定位挡块的位置，完成不同宽度尺寸的铝板定长裁切，挡块采用刻度标识配合锁紧手柄的结构，调整尺寸时不需要额外借助量具就可以快速完成定位，重复定位精度可以满足常规铝构件的加工公差要求。设备的防护结构做了针对性设计，刀架的运动区域设置了可升降的透明防护挡板，裁切过程中挡板自动落下，阻挡铝屑飞溅，同时不会遮挡操作人员观察裁切状态的视线，挡板的触发逻辑与裁切动作联锁，挡板未完全落下时刀架无法执行下压动作，从硬件层面规避操作风险。相比通用型金属切割设备，这款设备的所有结构参数都围绕铝板裁切的工况做了优化，没有冗余的功能结构，整体维护难度低，日常只需要定期给导向柱加注润滑脂、检查刀片的紧固状态就可以维持稳定运行，适合加工品类相对固定、铝板裁切需求量大的生产场景使用，能够有效提升裁切工序的作业效率，降低人工操作的劳动强度。
