铝型材框架小型桌面数控加工机构

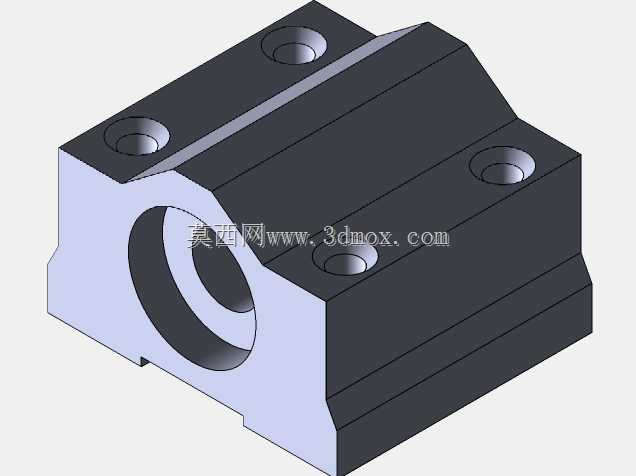

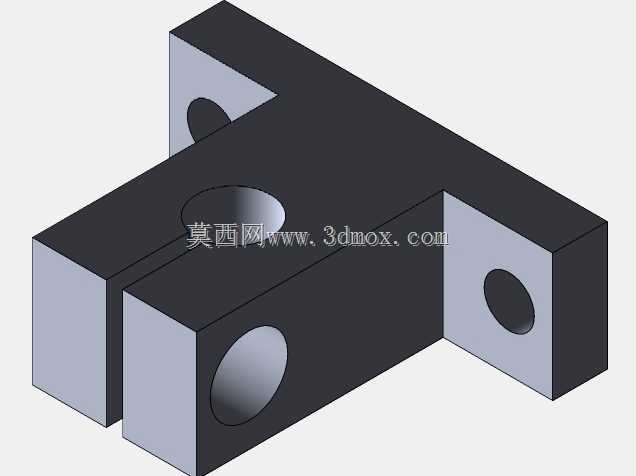

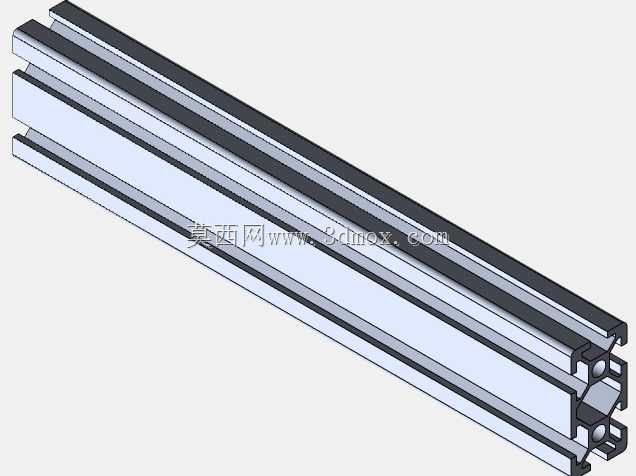

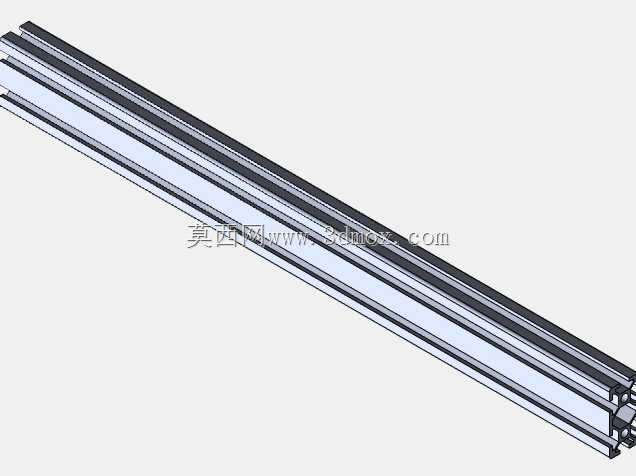

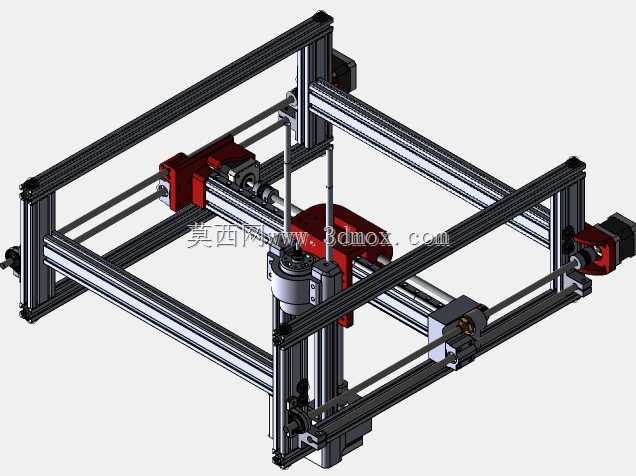

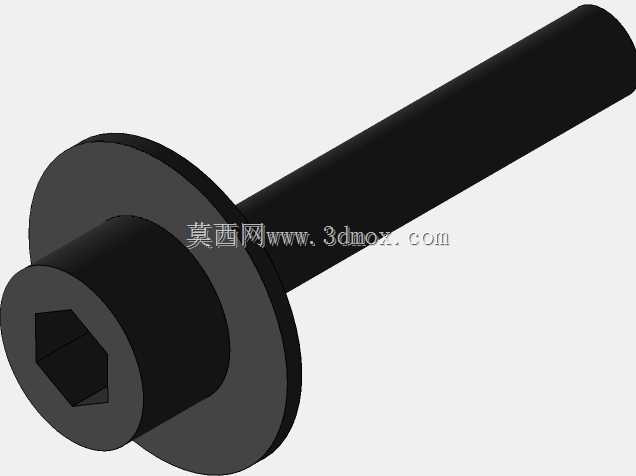

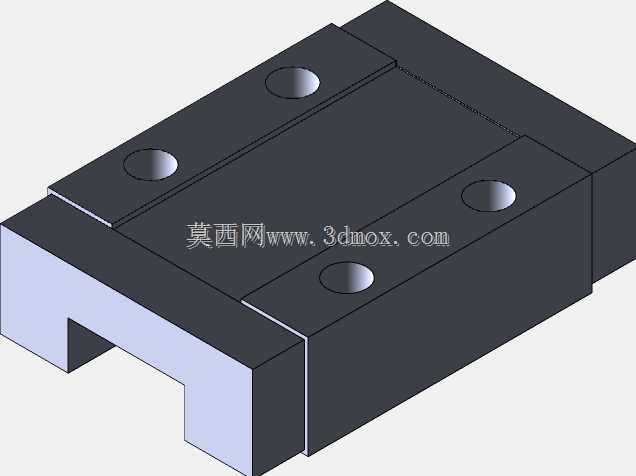

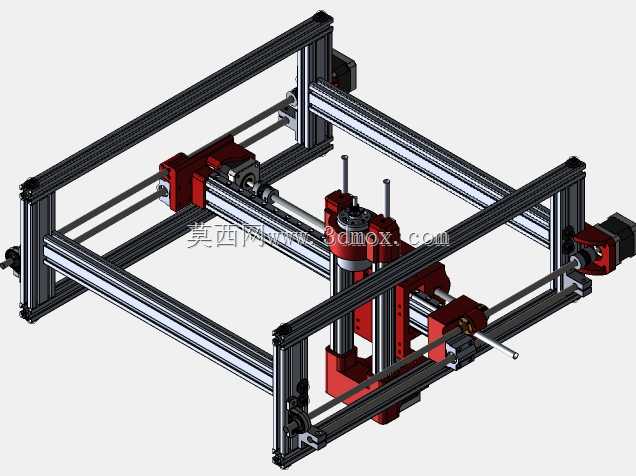

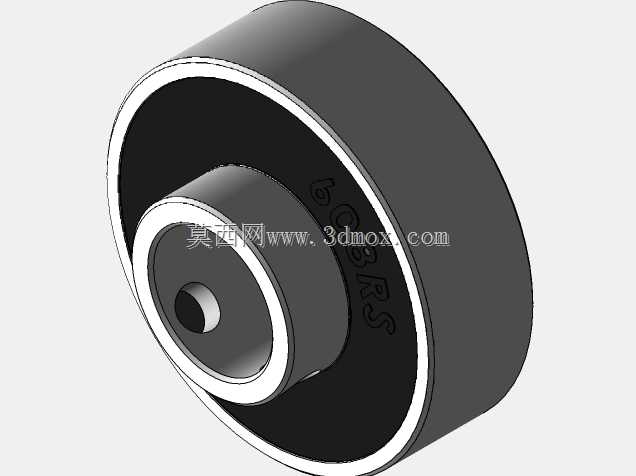

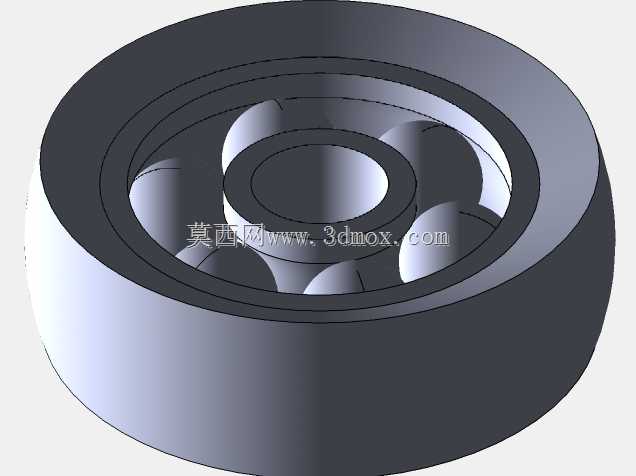

　　这套小型加工机构采用标准欧标铝型材搭建主体框架，型材槽口直接作为直线运动副的安装基准，省去了额外的安装底板加工工序，装配时仅需通过T型螺栓与角件即可完成框架的锁紧固定，框架整体的平面度可通过型材拼接时的塞尺调整控制在0.1mm每米范围内，能够满足小型零件轻切削加工的基准要求。三轴传动均采用光轴配合直线轴承的导向结构，X轴两根平行光轴横跨框架两侧的型材立梁，传动侧搭配丝杠副实现滑台的水平往复移动，Y轴光轴固定在X轴的跨接滑台上，带动Z轴安装座完成前后方向的进给，Z轴则采用双光轴导向结构承载加工主轴，垂直方向的进给行程可根据加工需求调整光轴的固定位置，适配不同高度工件的加工需求。

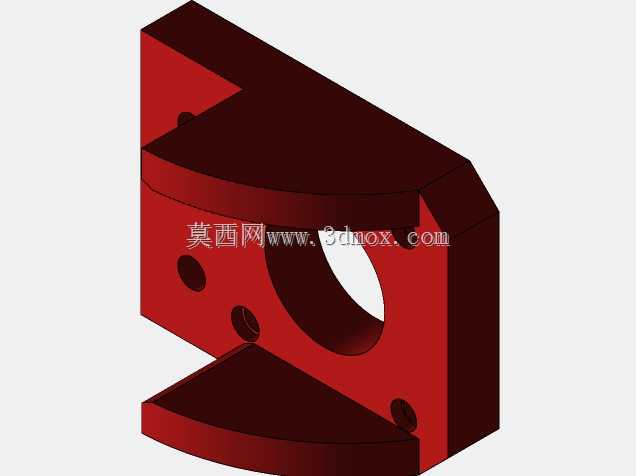

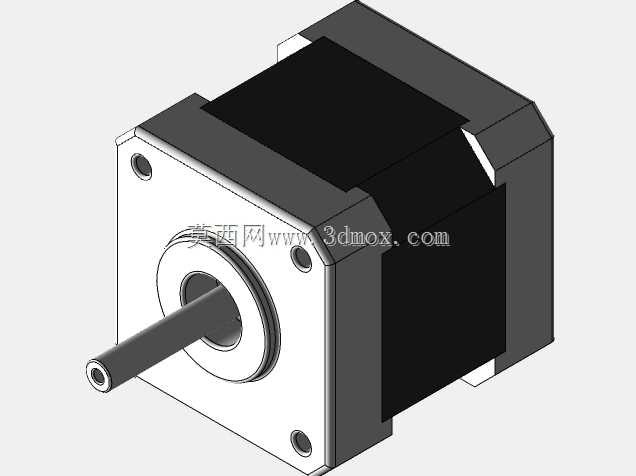

　　从实际应用场景来看，这类小型桌面加工机构主要面向个人工作室、小批量打样场景使用，可完成软金属、塑料、木材等易切削材料的平面铣削、钻孔、轮廓雕刻加工，相比工业级大型数控加工设备，其占地面积仅为0.8平方米左右，可直接放置在常规工作台上使用，对安装场地的承重、供电没有特殊要求，普通民用220V电源即可驱动整套机构运行。设计过程中参考了桌面级3D打印机的框架布局逻辑，将驱动电机布置在框架的外侧端面上，避免加工过程中产生的切屑飞溅到电机输出轴与传动连接处，同时电机采用螺丝刀即可完成装拆的快装结构，后期维护更换时无需拆解整体框架，仅需松开电机安装座的锁紧螺丝即可完成替换。

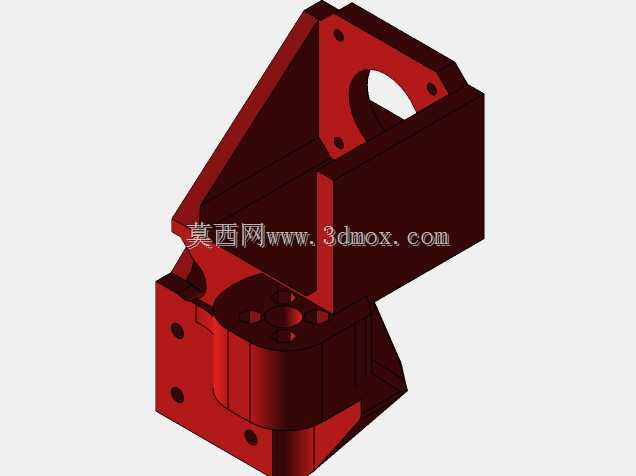

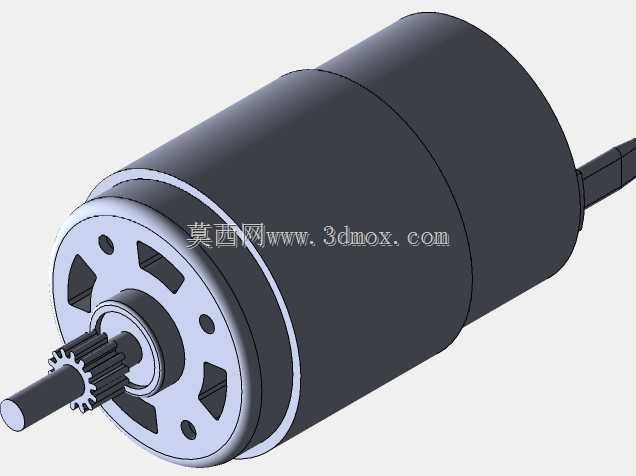

　　机构的运动限位采用机械硬限位搭配槽口内置的行程触发块实现，各轴的运动行程边界可通过调整触发块在型材槽内的位置灵活设定，无需修改安装孔位，能够适配不同加工幅面的工装夹具安装。Z轴的主轴安装座预留了通用的电机安装孔位，可根据加工需求更换不同功率的高速主轴，加工塑料件时可选用低功率风冷主轴，加工软铝件时则可更换更高功率的水冷主轴，安装接口的通用性覆盖了市面上主流的小型雕刻主轴规格。框架底部预留了工装平台的安装槽位，可搭配T型槽平台或者格栅式废料收集平台使用，加工过程中产生的切屑可通过格栅间隙落入下方的收集盒，避免切屑堆积在传动光轴表面造成直线轴承的磨损。

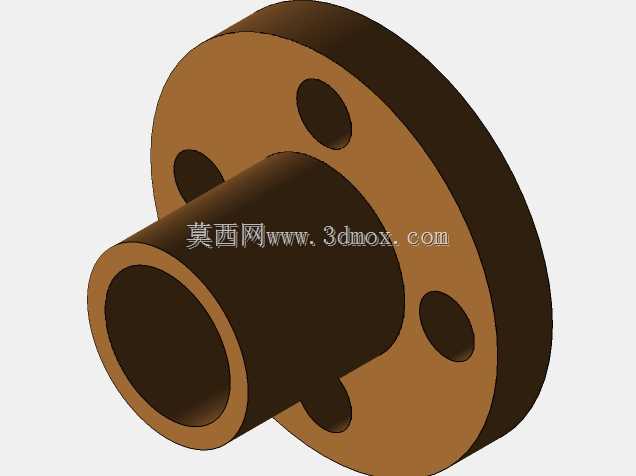

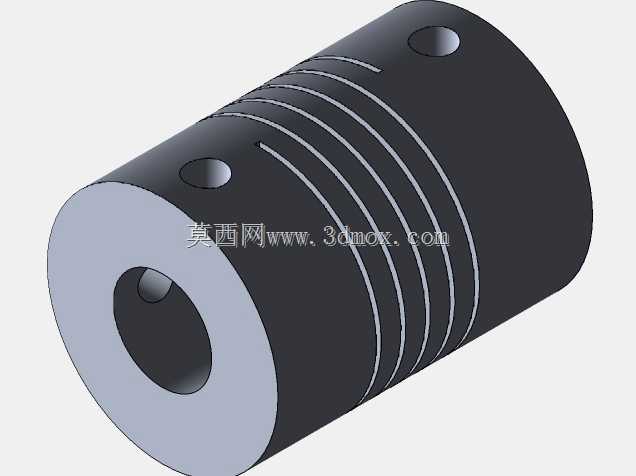

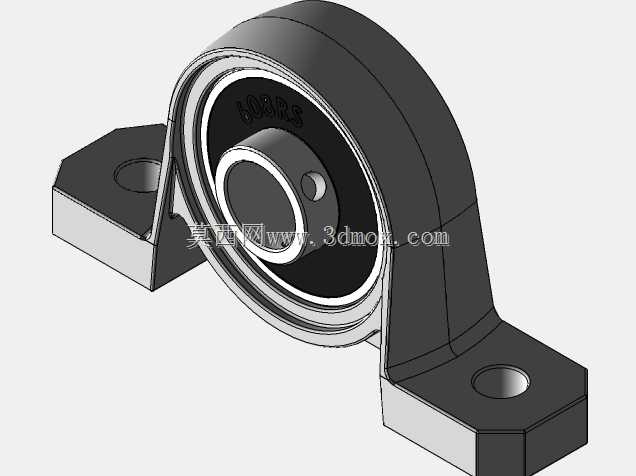

　　传动丝杠的螺母座采用分体式锁紧结构，装配时可先将光轴与直线轴承预装到位，再调整丝杠螺母与滑台的同轴度，最后锁紧螺母座的固定螺丝，能够有效抵消型材拼接带来的装配误差，避免丝杠运行过程中出现卡滞问题。各轴的传动同步轮外侧均安装有可拆卸的防护罩，既可以防止异物卷入同步带造成传动故障，也能避免操作人员误触运动部件造成安全隐患，防护罩采用亚克力板材折弯制作，通过螺丝固定在型材的端面上，拆卸时仅需松开两颗固定螺丝即可露出传动部件，方便日常的张紧调整与维护。

　　从安装边界来看，整套机构的最大外轮廓尺寸控制在长650mm、宽550mm、高400mm范围内，工作台面距离底部框架的高度为120mm，可直接放置在高度750mm的标准工作台上，操作人员站立操作时的视线刚好对齐Z轴主轴的加工位置，无需额外调整操作姿势。框架的四个支脚处预留了脚轮或者调平脚垫的安装孔位，需要频繁移动设备时可安装万向脚轮，固定位置使用时则可更换橡胶调平脚垫，通过调整脚垫的高度来保证框架整体的水平度，避免因放置面不平整导致框架变形影响运动精度。

　　设计时特意在各运动滑台的侧面预留了行程开关的安装槽位，后期如果需要升级数控控制系统，可直接在预留位置加装光电限位开关与原点开关，无需重新在型材上钻孔加工，降低了后续升级改造的加工成本。走线采用型材槽内暗藏的方式，所有电机与主轴的线缆均嵌入铝型材的槽口内部，通过线槽盖板遮盖，既避免了线缆外露影响设备整体整洁度，也能防止运动过程中线缆与运动部件产生剐蹭磨损，延长线缆的使用寿命。
