商用电热组合扒炉炭烤一体机结构设计

　　这款商用电热组合烹饪设备，主要面向连锁餐饮门店、中央厨房配餐点、街边商用餐饮档口的煎烤类作业场景，将平扒煎制与炭烤格栅作业整合在同一台机体上，可同时满足牛排、汉堡肉饼、铁板炒饭类的平扒煎制需求，以及烤串、烤翅、生鲜食材的炭烤风味制作需求，单台设备即可覆盖两类高频煎烤作业，减少后厨设备占用空间，降低多台设备布设的管线成本。

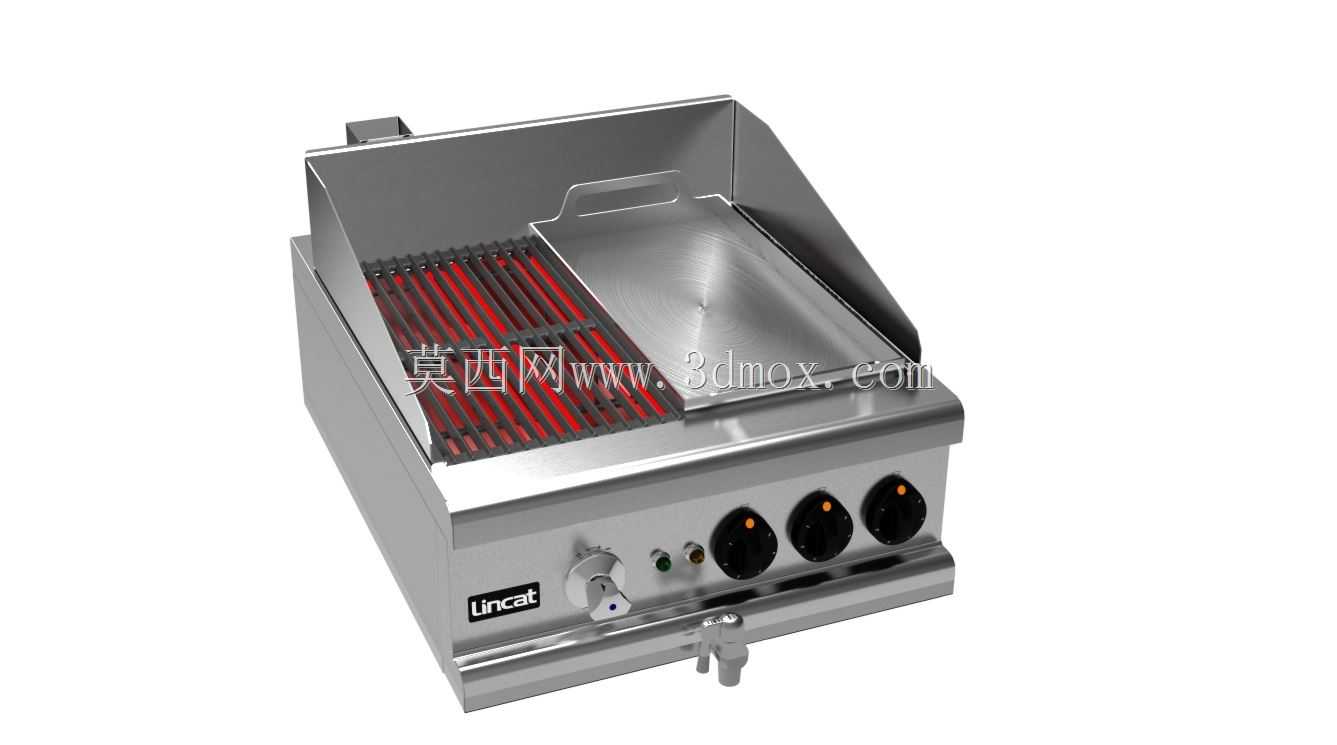

　　从功能结构来看，设备左侧为带条形格栅的炭烤作业区，格栅采用耐高温金属型材制作，栅条间隙经过优化，既可以避免小块食材掉落，又能让食材烤制过程中析出的油脂顺利滴落到下方接油结构，减少油烟产生，同时栅条的凸起棱边可以在食材表面烤出清晰的格纹，提升成品视觉表现；右侧为整块平扒煎板，板面采用厚质不锈钢板材一体拉伸成型，表面做精磨处理，受热均匀性更好，煎制过程中不易出现局部焦糊的问题，平扒区域边缘做了微凸起挡边，可避免煎制过程中油脂、食材汁水溢出到设备外部，降低后厨清洁工作量。设备前侧设置三个独立温控旋钮，分别对应不同加热区域的温度控制，可根据不同食材的烹饪需求单独调节对应区域的加热温度，温控调节范围覆盖常规煎烤作业所需的100-300摄氏度区间，旋钮旁设置对应的工作状态指示灯，操作人员可直观判断对应加热区是否处于通电工作状态，避免误操作。设备前侧下部设置排油阀，日常清洁时可直接打开阀门将设备内积存的废油排出到外接接油容器，无需拆解设备内部结构即可完成废油清理，降低日常维护的操作难度。

　　从设计思路层面，整机外壳采用食品级不锈钢板材折弯焊接成型，所有外露边角均做圆弧钝化处理，避免后厨操作人员走动、操作过程中被尖锐边角磕碰划伤，符合商用厨具的安全设计规范；设备背部设置加高挡油背板，可阻挡煎烤过程中溅起的油点污染后厨墙面，同时背板与机身采用可拆卸连接结构，深度清洁时可将背板拆下单独清洗。设备底部设置可调式支撑脚，可根据后厨地面的平整度调节每个支脚的高度，保证设备放置处于水平状态，避免平扒区域因设备倾斜出现油脂局部堆积、加热不均的问题。考虑到商用场景下的高频次使用需求，设备内部加热元件采用嵌入式干烧加热管，加热管与扒板、烤区底板紧密贴合，热传导效率更高，同时加热管具备过热保护功能，当设备内部温度超过安全阈值时会自动切断加热电源，避免干烧引发安全隐患。

　　从安装边界与尺寸适配来看，这款设备属于台式商用烹饪设备，无需做嵌入式安装，直接放置在平整的商用厨房操作台上即可使用，设备整体宽度控制在0.6米级，深度在0.5米左右，操作台预留宽度0.7米、深度0.6米以上的平整放置空间即可满足安装需求，设备后侧预留10厘米以上的散热间隙，避免设备工作时散热不畅影响内部元件使用寿命；设备供电采用商用三相交流电接入，安装时需在设备附近预留对应额定功率的供电插座与接地保护线路，满足商用设备的用电安全要求。设备的接油结构采用抽屉式与阀门排放结合的设计，日常少量废油可通过下部抽屉承接，大量清洁废油可通过前侧阀门集中排放，适配不同场景下的清洁操作习惯。烤区格栅采用可拆分式设计，长期使用后可将格栅单独取下进行深度清洁，去除栅条缝隙中积存的食物残渣，避免残渣长期积存滋生细菌，符合餐饮行业的卫生管理要求。平扒区域的板面厚度经过选型验证，在保证受热均匀的前提下控制板材厚度，避免整机重量过大增加操作台的承重负担，同时保证设备长期高温使用下板面不会出现明显形变，延长设备的实际使用寿命。
