商用立式油炸机内部结构三维设计

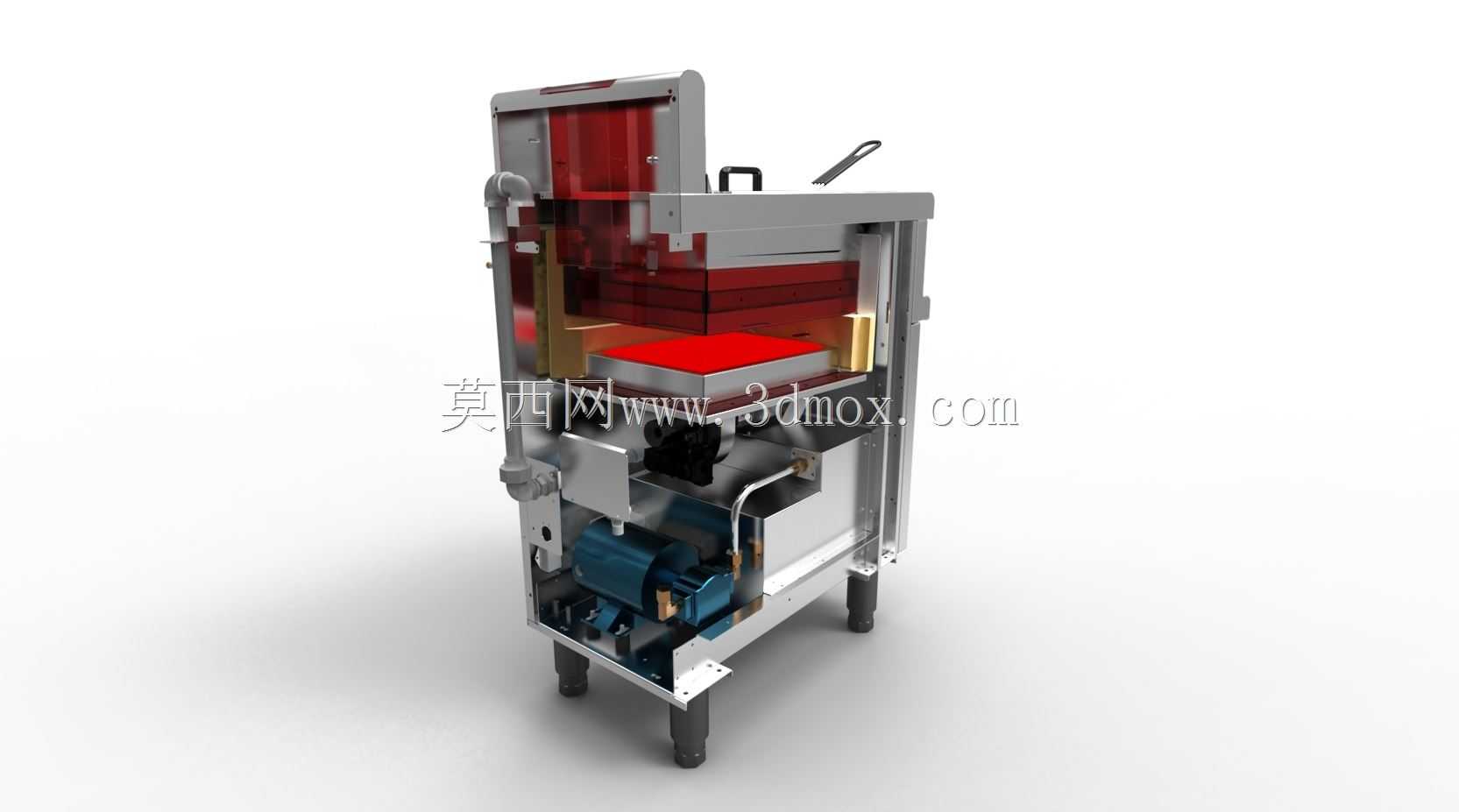

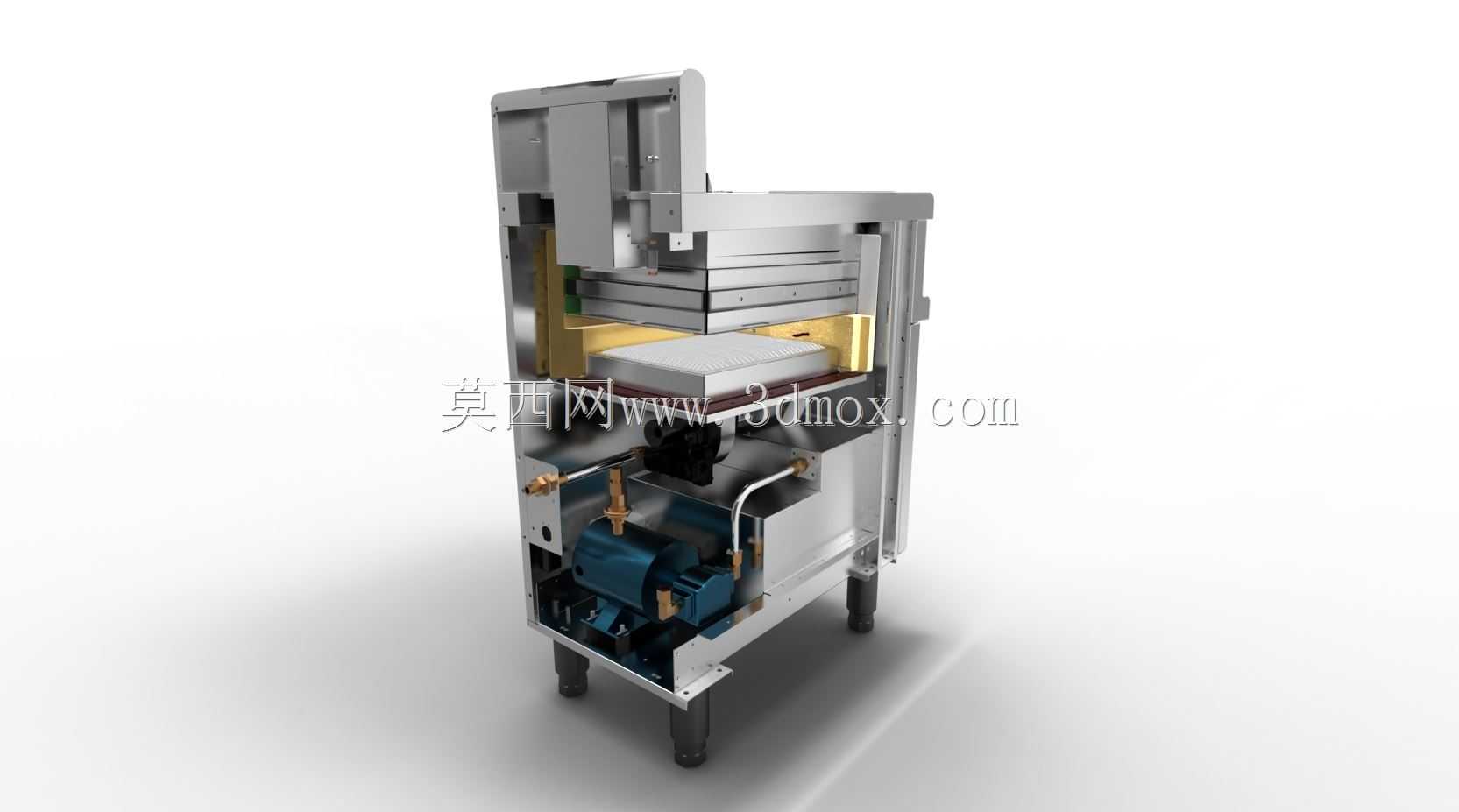

　　这款立式商用油炸设备的三维结构设计，核心围绕餐饮连锁门店、中央厨房预处理工段的批量油炸作业需求展开，区别于家用小型炸锅，其结构设计优先考虑连续作业的稳定性、内部管路的排布合理性以及后期维护的拆装便捷性。从内部剖视结构可以看到，设备整体采用立式框架承载结构，底部设置四个可调式支撑脚，单脚调节行程预留20mm，可适配后厨地面15mm以内的平整度误差，安装时无需额外浇筑预埋基础，仅需在摆放位置预留左右各100mm、后侧150mm的检修空间，满足商用厨房紧凑布局的要求。设备的加热模组采用分层排布设计，上层为炸槽承托结构，采用食品级不锈钢折弯成型，槽体边缘做翻边止口设计，既可以防止炸制过程中热油溢溅，也能在提篮取出时承接滴落的油液，

　　避免油液渗入下部电气舱。炸槽下方的加热元件采用嵌入式安装结构，与槽体底部保持8mm的均匀间隙，既保证热传导效率，也避免局部过热导致油液碳化结焦，延长炸油的使用周期。设备下部的动力与管路区域，排布了油泵、控制阀组以及连接管路，油泵采用立式安装方式，通过减震垫与底部框架连接，降低设备运行时的振动传递，管路采用硬管与软管结合的排布方式，硬管负责固定路径的油液输送，软管则用于连接存在相对位移的部件，比如炸槽提升机构与固定管路的衔接处，避免长期开合动作导致管路疲劳开裂。设备的切断与切割相关执行机构集成在炸槽侧方，主要用于炸制完成后食材的自动分切出料，该机构采用气动驱动方式，驱动气缸隐藏在侧方立柱内部，避免油雾长期侵蚀导致气缸密封件老化，

　　切刀采用快拆式安装结构，无需专用工具即可完成拆卸清洗，符合食品加工设备的卫生要求。设备的框架主体采用2mm厚不锈钢板折弯焊接成型，内部设置多道加强筋，在满油负载状态下框架变形量控制在0.5mm以内，保证上层炸槽与下部加热组件的相对位置精度，避免因框架变形导致加热间隙不均出现局部过热。从结构设计的逻辑来看，这款设备优先将易损、需要定期维护的部件全部布置在设备前侧与下部的可开启舱门内，日常清理油渣、更换密封件、检修阀组时无需挪动设备整体，仅需打开对应舱门即可操作，大幅降低商用场景下的运维时间成本。设备的电气控制部分单独设置在右侧独立舱体内，与油液管路区域采用密封隔板完全分隔，隔板上的过线孔全部采用阻燃密封胶圈封堵，避免油雾进入电气舱引发线路老化短路，符合商用厨具的电气安全规范。在热损耗控制方面，炸槽外侧包裹20mm厚的硅酸铝保温层，保温层外部再覆盖不锈钢防护板，设备连续运行时外表面温度控制在45摄氏度以内，既降低后厨环境的热负荷，也减少不必要的能源损耗。炸篮的提升导轨采用双侧导向结构，导轨与框架采用螺栓连接，长期使用出现磨损后可单独更换导轨条，无需整体更换框架结构，降低后期配件更换成本。设备的排油口设置在炸槽最低位置，排油阀采用大通径球阀，排油时可在3分钟内排空整槽炸油，阀口位置预留标准快接接口，可直接连接废油收集桶，避免排油过程中油液洒漏。从三维建模的细节来看，所有管路的弯折半径都符合流体输送的设计规范，

　　避免出现直角弯折导致的油液流动阻力增大，油泵入口位置设置粗效过滤器，可拦截油液中的大颗粒食物残渣，避免残渣进入泵体造成叶轮磨损。设备顶部设置油烟导流结构，可直接对接后厨的排烟系统，导流罩的倾斜角度设置为15度，可让冷凝的油液顺着导流板回流到集油槽内，避免油滴滴落污染操作台面。整体结构没有冗余的设计部件，每一处结构都对应实际使用中的具体需求，不管是安装边界的预留、维护操作的空间设计，还是核心功能部件的排布逻辑，都完全贴合商用餐饮场景下高频次、长时间连续作业的使用特点，不存在家用设备那种偏向外观装饰性的冗余结构，所有外露的紧固件都采用不锈钢材质，避免长期接触油雾、水汽出现锈蚀，保证设备长期使用后的结构完整性与外观整洁度。
