商用台式即热开水加热设备结构设计

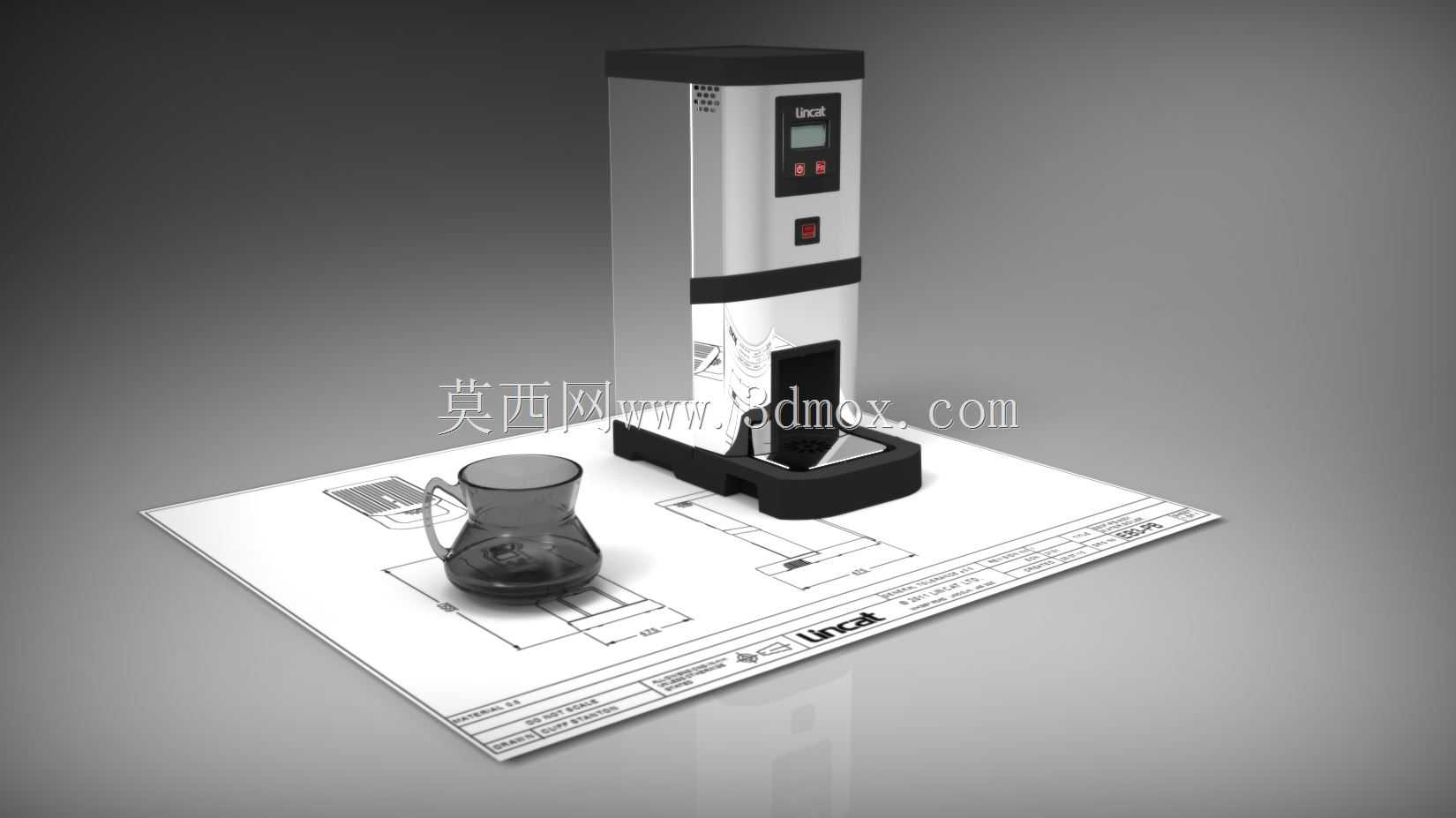

　　这款立式商用加热饮水设备的三维结构设计，核心围绕餐饮后场、办公茶水间、小型便利店饮品操作区这类高频取水场景展开，区别于家用小型饮水设备，它的连续出水能力、加热稳定性是设计阶段优先考量的指标。从结构布局来看，设备采用立式窄体设计，整体占地投影控制在200mm×350mm范围内，适配标准操作台面的预留安装空间，背部预留的走线槽距离墙面最小安装间隙控制在50mm，既满足散热通风要求，也不会过度挤占台面操作区域，设备底部设置的四个可调橡胶支脚，可适配10mm以内的台面平整度误差，避免放置时出现晃动、溢水风险。

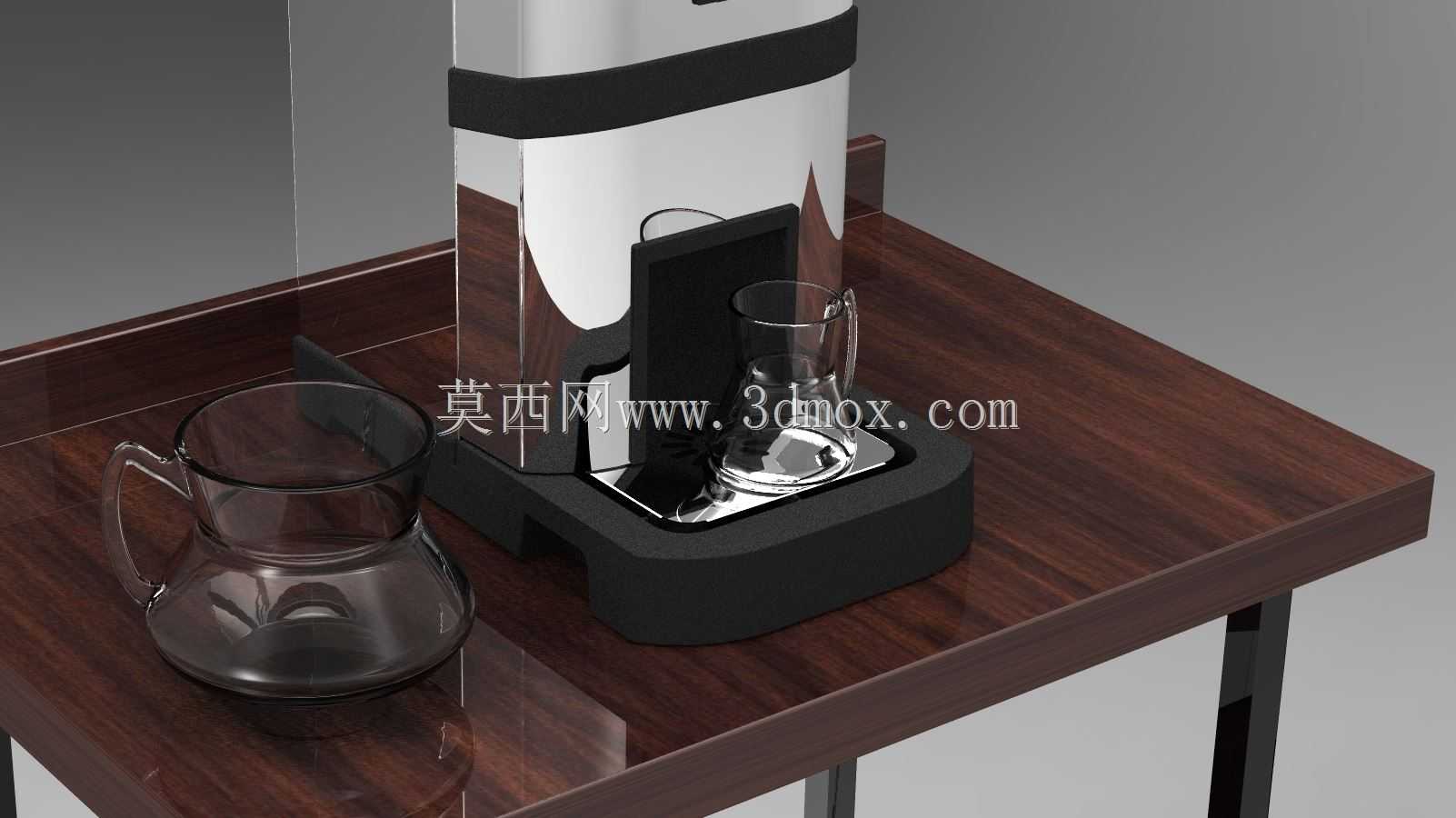

　　设备核心加热单元采用内置不锈钢锅炉结构，加热腔体采用食品级304不锈钢冲压焊接成型，腔体壁厚控制在1.2mm，兼顾承压能力与热传导效率，锅炉进水端设置单向止回结构，避免加热过程中热水倒流进冷水管路，出水端搭配电磁阀控制通断，配合面板上的触控按键实现定量出水，设备正面的操作面板集成了温度显示、加热状态指示、出水控制按键，操作区域距离台面高度控制在280mm，操作人员取放接水容器时无需过度抬臂，适配常规1.2L以内的咖啡壶、凉水壶接水需求，接水区域设置的可拆卸接水盘，采用镂空格栅设计，溅出的余水可直接导入盘内，日常清理时直接抽出即可，无需挪动整机。

　　从设计思路上，这款设备将电控单元与加热腔体做了物理隔离，电控板布置在设备上部的独立密封舱内，与下部的锅炉、水路结构之间设置隔热石棉垫层，避免锅炉长期工作产生的高温传导至电控区域，造成电子元件老化加速，设备外壳采用拉丝不锈钢板材折弯成型，接缝处采用无缝焊接工艺，表面做防指纹处理，日常清洁时直接用湿抹布擦拭即可，不会残留水渍污渍。设备侧面预留的散热格栅开孔率控制在35%，既保证内部热量可及时散出，也能避免外界的水渍、灰尘大量进入设备内部，顶部的黑色封盖采用卡扣式固定，后期检修内部元件时无需拆解整机外壳，拆开顶部封盖即可完成电控元件的检测更换。

　　在水路设计上，设备采用步进式加热逻辑，锅炉内的水位通过液位传感器实时监测，冷水从底部进入锅炉后逐步加热，避免传统开水器反复加热产生的阴阳水问题，出水温度稳定控制在设定区间内，满足咖啡冲泡、茶饮调制、日常取水等不同场景的水温需求，设备的进水接口采用标准4分螺纹接口，可直接对接商用净水设备或者市政供水管路，无需额外转接配件，进水端内置的过滤网可拦截水中的大颗粒杂质，避免堵塞电磁阀或者锅炉腔体。

　　从结构强度校核来看，设备整体框架采用1.0mm厚的镀锌钢板做内部支撑，不锈钢外壳与内部框架之间采用抽芯铆钉连接，整机满载水状态下的结构变形量控制在0.2mm以内，长期使用不会出现外壳变形、接缝开裂的问题，设备正面的品牌标识区域采用丝印工艺，标识位置避开了日常操作的摩擦区域，长期使用不会出现标识磨损脱落的情况。接水区域的高度预留了180mm的空间，除了常规的接水壶之外，也可直接放置常规马克杯、水杯接水，无需额外垫高容器。

　　这款设备的三维建模过程中，对所有的钣金折弯、焊接止口、安装定位柱都做了1:1的还原，内部的锅炉、电磁阀、电控板、管路走线都按照实际装配位置做了排布，可直接用于结构评审、装配工艺验证、外观渲染展示，建模时对所有的配合间隙都做了公差预留，钣金件之间的装配间隙控制在0.1mm以内，按键与面板之间的活动间隙控制在0.3mm，既保证按键操作的顺畅度，也不会出现缝隙过大进灰的问题。设备底部的支脚调节螺纹长度设置为15mm，可适应不同平整度的安装台面，即使在略有倾斜的台面上也能将设备调整至水平状态，保证锅炉内的水位传感器检测精度，避免出现干烧或者溢水的故障。
