小型卧式双腔粉末混合装置结构设计

　　在粉体加工、精细化工、食品配料、冶金粉末制备等生产场景中，小批量多组分粉末的均匀混配一直是产线前端的核心工序，不少实验室打样、小批次定制生产环节，既需要混料过程无分层、无死角，又要兼顾设备拆装清理的便捷性，避免不同批次物料交叉污染，这款卧式双腔结构的粉末混合装置，正是针对这类细分工况做的结构优化设计。从实际使用逻辑出发，设备核心的混料腔体采用卧式圆形布局，相比立式锥底混料结构，卧式腔体在转动过程中能让粉末在腔体内完成径向抛洒、轴向对流的复合运动，不会出现立式结构底部积料、重质组分沉底的问题，针对密度差在0.8-2.5g/cm³区间的不同粉末组分，能在较短混料周期内实现组分偏差控制在2%以内的混配效果。

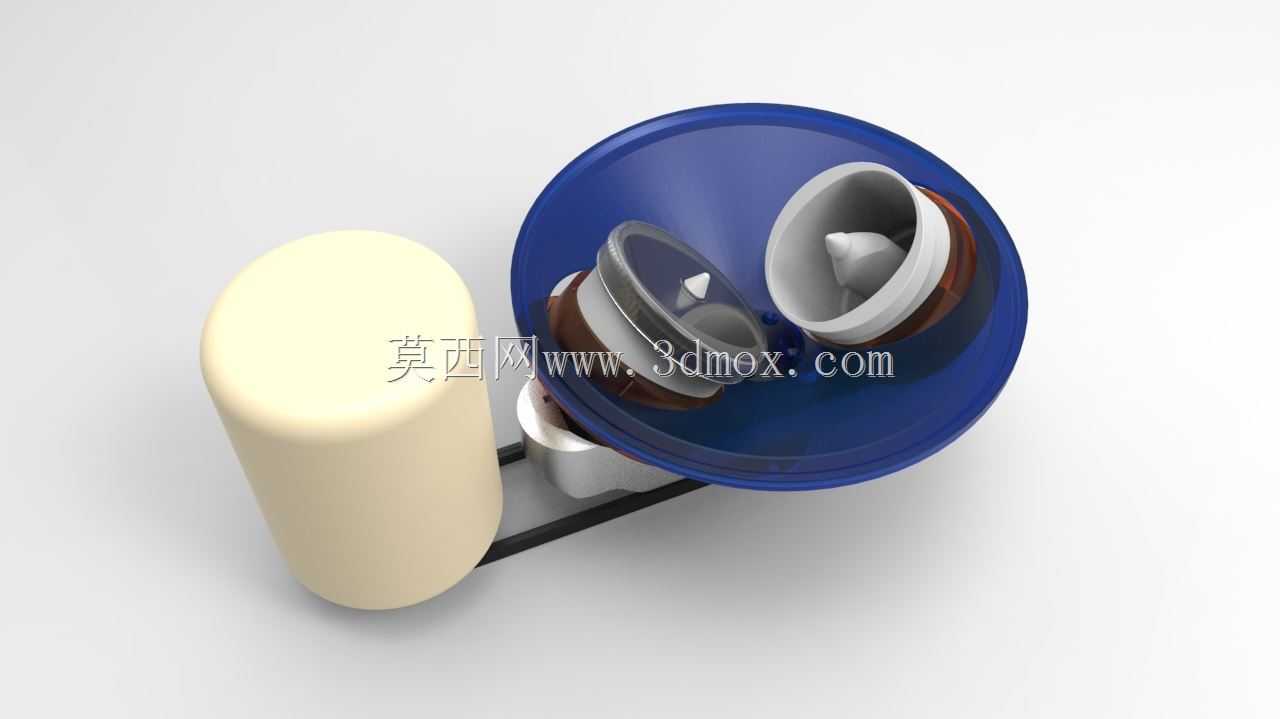

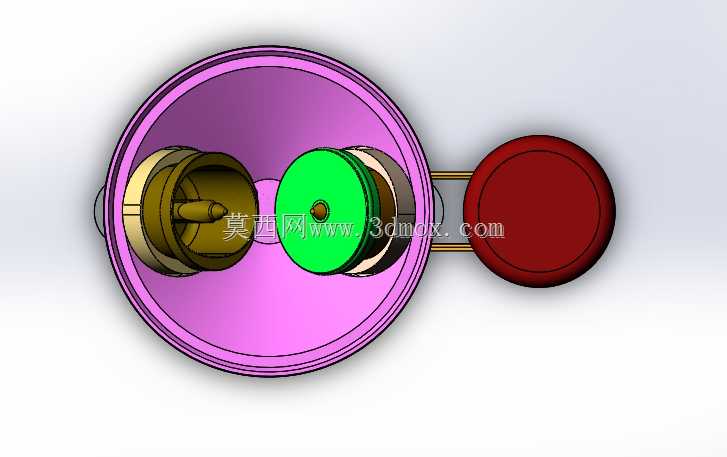

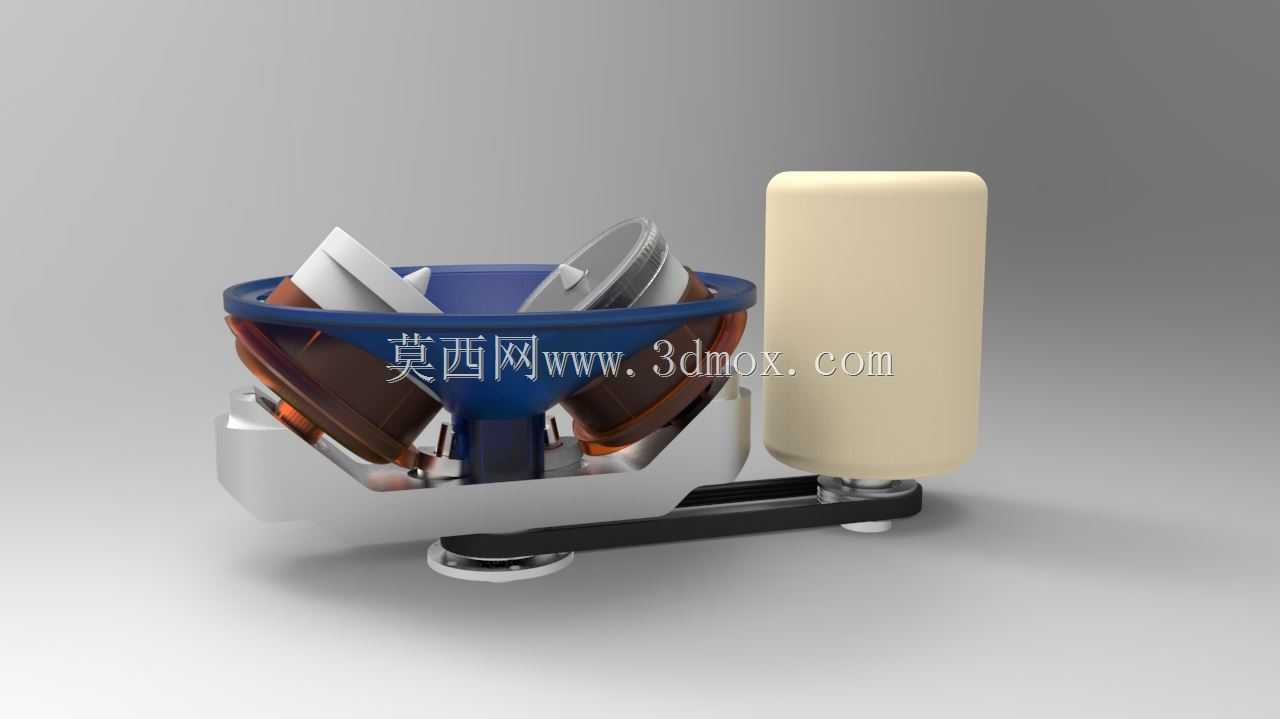

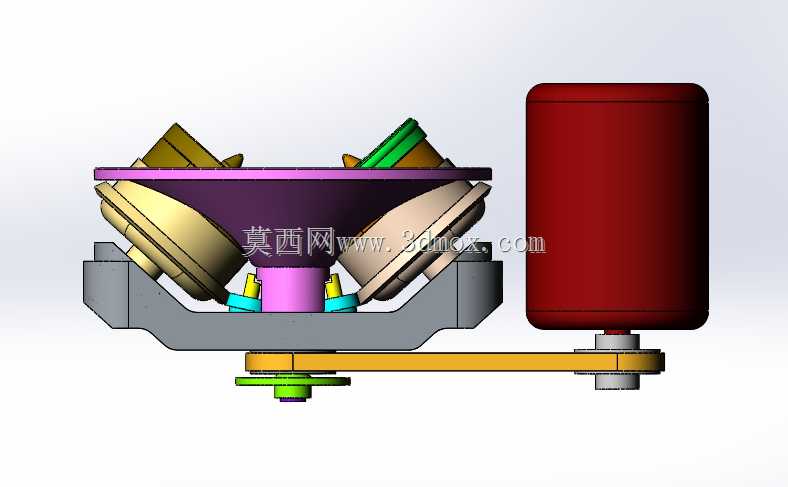

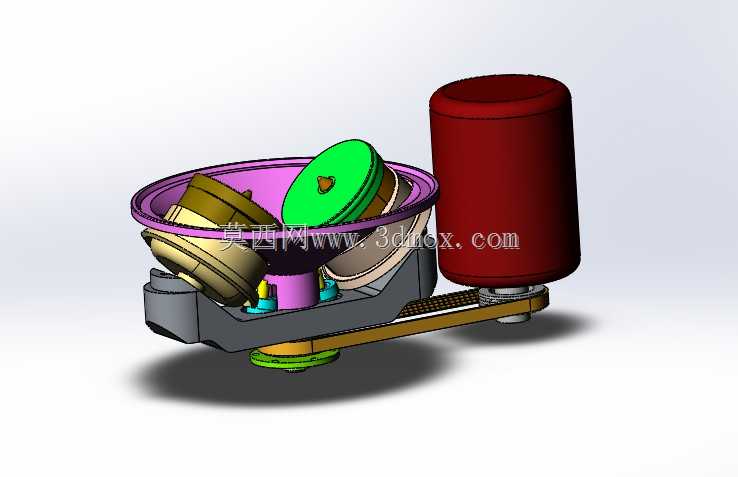

　　腔体内部设置两个独立的混料转子组件，两个转子采用错位排布的安装方式，转动时各自形成的物料流场在腔体中部交汇，既避免了单转子结构边缘区域混料剪切力不足的问题，又能通过流场对冲打散粉末团聚结块，针对添加少量助剂的粉末混配场景，不需要额外增设高速打散刀组，就能完成助剂与主料的均匀附着混配。设计过程中优先考虑了设备的安装边界与现场适配性，整体主体腔体的外径控制在常规小型混料设备的安装尺寸区间内，侧边驱动连接端的伸出长度预留了标准联轴器的安装空间，不需要对现有小型工作台面做额外改造就能完成固定安装；腔体端盖采用快拆式密封结构，密封面设置环形密封槽搭配食品级/工业级可选的密封胶圈，混料完成后只需要松开端盖的快压卡扣就能完成腔体内部清理，

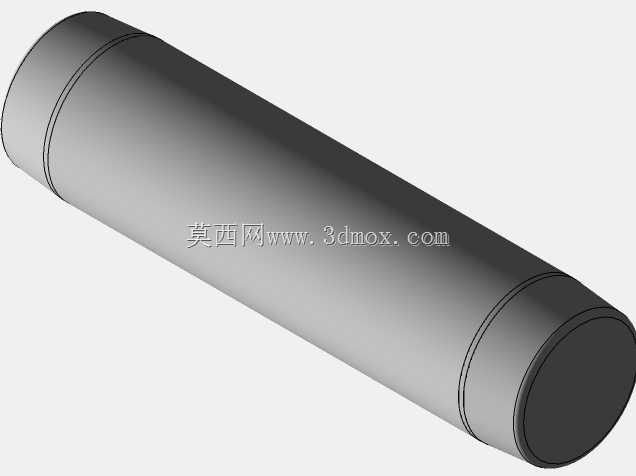

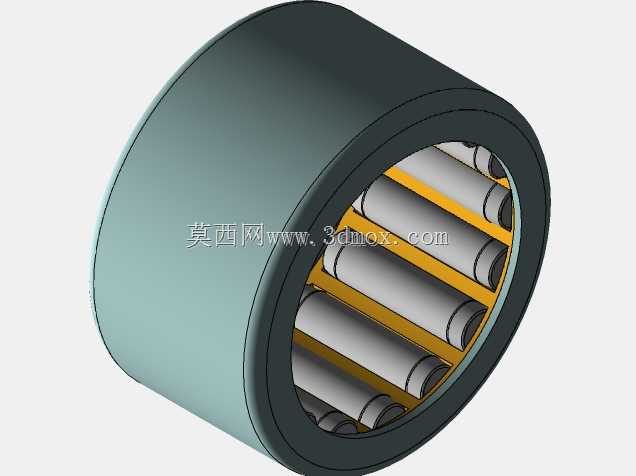

　　针对换料频繁的小批量生产场景，能将清场时间压缩到常规螺栓紧固端盖结构的三分之一。转子组件的转轴采用两端支撑的结构设计，相比悬臂式转子，两端支撑的结构在长时间带料运行时转轴挠度更小，不会出现转子蹭腔、运行抖动的问题，转轴与腔体的密封位置采用双层骨架油封搭配气密封结构，运行时通入微量压缩空气就能形成正压密封屏障，完全避免细粉末渗入轴承座造成的轴承磨损问题，能将设备连续运行的维护周期延长3倍以上。从结构细节来看，腔体外侧预留了夹套安装接口，针对需要控温混料的场景，比如粉末树脂混配、温敏性添加剂混料工况，可以直接在夹套层通入循环水或者导热油，控制腔体内混料温度在工艺要求区间内，不需要额外定制带温控的专用混料设备。

　　设备的进料口设置在腔体顶部居中位置，出料口设置在腔体底部最低处，混料完成后打开出料阀就能完全排空腔体内的物料，不会出现残料积存的问题，针对流动性较差的超细粉末，还可以在出料口位置加装辅助气嘴，通入低压压缩空气就能辅助出料，避免粉末架桥堵塞。在建模过程中对所有运动部件做了干涉校验，转子转动时与腔体内壁的间隙控制在3-5mm，既不会因为间隙过小造成加工装配难度提升，也不会因为间隙过大导致间隙层积料无法参与混料，所有连接位置的螺栓孔、定位销孔都做了同轴度校验，能保证实际加工装配时的互换性，不需要现场配做修配。考虑到不同工况的适配需求，转子的叶片结构做了模块化设计，可以根据混料的粉末特性更换不同角度的搅拌叶片，针对流动性好的颗粒状粉末可以用大角度推进式叶片，针对粘性大、易团聚的超细粉末可以更换为带剪切齿的叶片，不需要更换整个转子组件就能完成工况适配。整个设备的支撑脚采用可调式减震结构，安装时可以根据地面平整度调整支撑高度，运行时的震动传递到安装台面的加速度控制在0.1g以内，不需要额外做地基固定就能平稳运行，适合放置在实验室、小型生产车间的普通工作台面上使用。
