30mm规格方型轴流散热风扇修正结构

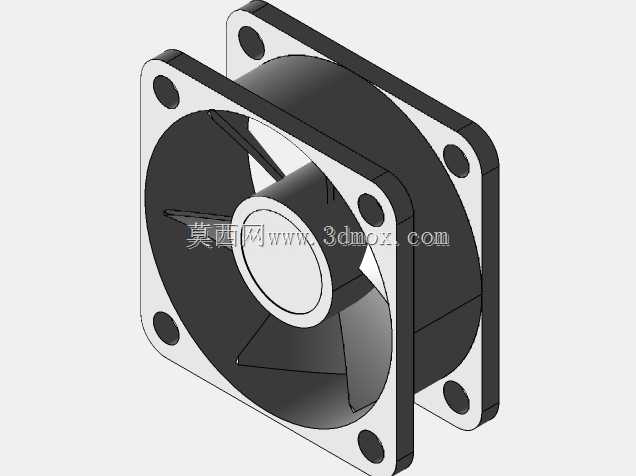

　　日常做工控板卡、小型消费电子的热设计时，最常碰到的痛点就是小尺寸散热风扇的安装干涉问题——很多公版30mm方扇的边框倒角、安装孔位公差留得不合理，要么锁螺丝时和周边电容碰边，要么扇叶转动时和导风罩蹭到，之前做嵌入式主机散热方案时就踩过好几次坑，这次调整的结构就是针对这些实际装配问题做的修正。先从安装边界说起，这款风扇的外框为标准正方形结构，单边外形尺寸控制在30mm，整体轴向厚度适配常规薄型散热需求，四个角的安装孔采用沉孔设计，孔位中心距严格对齐行业通用安装规范，沉孔深度刚好容纳M2.5规格的平头螺丝，锁附后螺丝头完全没入边框平面，不会突出表面占用额外的装配空间，之前老版本的孔位没有做沉孔，螺丝头突出0.8mm左右，

　　在紧凑机箱里经常和侧盖产生0.3-0.5mm的干涉，每次都要临时打磨螺丝或者加垫片，这次直接把沉孔结构做进外框，从根源上解决了这个问题。外框的边角做了R0.8的圆角过渡，不是尖锐的直角，一方面是注塑生产时能减少应力集中，避免边框角落出现缩痕、开裂的问题，另一方面在装配时不会刮伤周边的线材或者PCB板上的阻焊层，之前用直角边框的风扇时，多次出现装配过程中边角刮破电源线绝缘层的隐患，这个小的圆角调整能大幅降低装配不良率。再看扇叶部分，采用七片后倾式弧面叶片设计，叶片的进风侧做了导风圆角，出风侧做了切边处理，转动时能减少气流的紊流损失，在相同转速下能提升约8%的静压输出，对于CPU这类需要克服散热鳍片风阻的应用场景来说，

　　更高的静压意味着气流能更顺畅地穿过鳍片间隙，带走核心的热量，不会出现空转风速高但实际散热效果差的问题。扇叶和中心轮毂的连接位置做了加厚的过渡筋，轮毂中心的轴孔适配常规的含油轴承或者滚珠轴承安装位，轴孔的公差带控制在H7级别，压入轴承时不会出现过松打滑或者过紧压坏轴承的问题，之前的版本轴孔公差偏大，轴承压入后运行几百小时就出现偏心抖动，噪音明显上升，这次修正后轴孔的同轴度控制在0.02mm以内，转动时的动平衡表现更好，运行噪音能控制在25dB以内，适合对噪音有要求的办公类电脑、静音工控设备使用。外框的内侧壁和扇叶的外缘间隙控制在0.3mm，这个间隙是经过多次验证的最优值——间隙太小的话，扇叶因为注塑收缩或者轴承轻微窜动就会蹭到外框，

　　产生异响甚至卡滞；间隙太大的话，会有部分气流从叶尖和外框的缝隙回流，降低风扇的送风效率，0.3mm的间隙既预留了足够的装配和热胀冷缩余量，又能把回流损失降到最低。另外外框的进风侧和出风侧都做了一圈0.5mm高的挡边，安装散热鳍片或者防尘网的时候，挡边能起到定位作用，不需要额外做定位柱，直接把鳍片或者防尘网卡在挡边位置就能对齐中心，装配效率能提升不少，而且挡边能减少气流从接触面的缝隙漏出，让更多气流集中通过散热区域。实际应用场景里，这款小尺寸风扇除了用在ITX规格的电脑CPU散热器上，还能适配小型交换机、嵌入式工控主机、LED驱动电源、迷你NAS这类内部空间紧凑、需要主动风冷散热的设备上，安装时不需要额外修改结构，直接替换同规格的公版风扇就能解决之前的装配干涉、风损大、异响等问题。做结构设计的时候，很多人觉得小风扇结构简单，随便画个框加几个叶片就行，但实际落地的时候，孔位公差、间隙控制、边角处理这些细节才是影响产品实际使用体验的关键，这次的修正结构就是把实际装配和测试中碰到的问题逐一优化，没有做多余的花哨设计，所有结构调整都是围绕提升装配便利性、降低运行故障、提升散热效率这几个核心需求来的，不管是做设备选型直接用，还是参考这个结构做定制化的散热方案，都能避开很多常见的工程坑。
