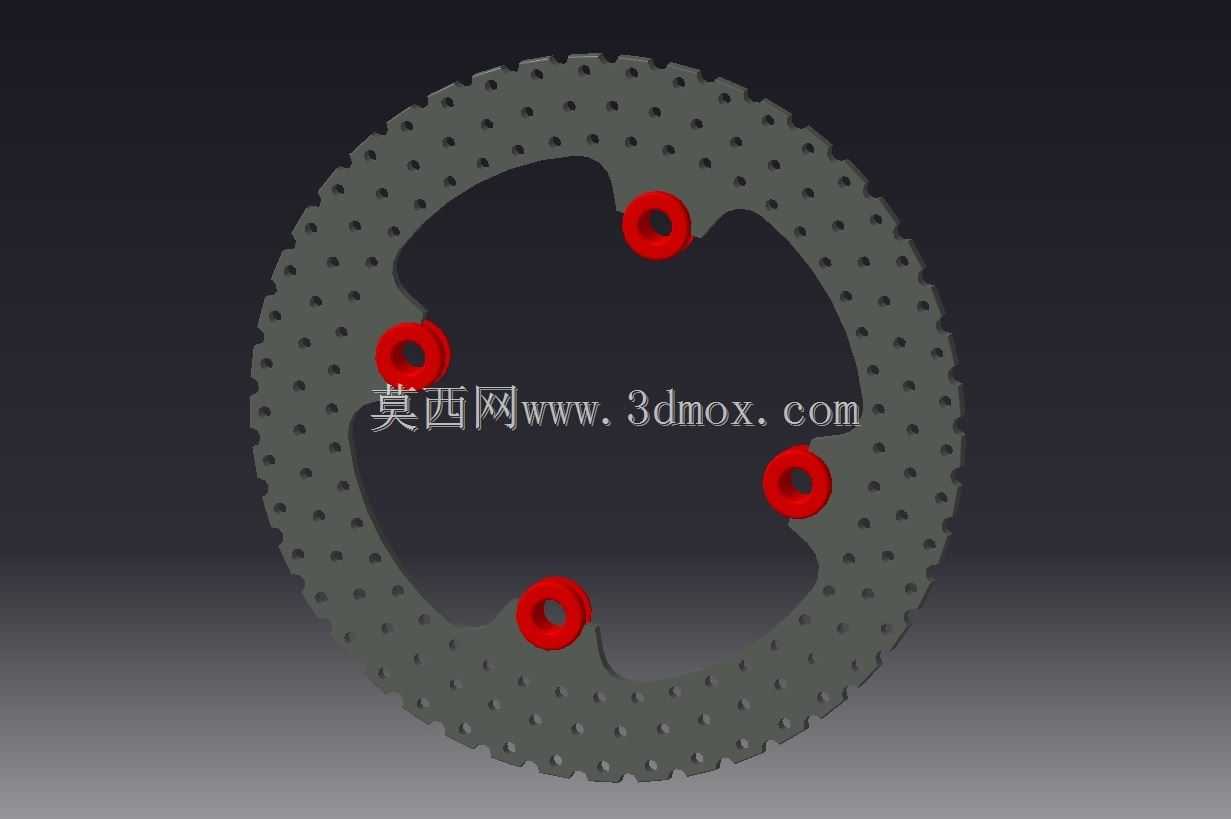

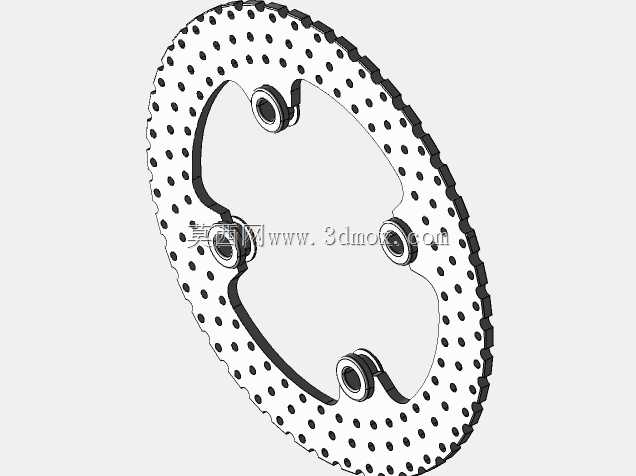

杜卡迪式浮动按钮摩托车钻孔后制动盘

　　在两轮机动车辆的制动系统设计中，后制动盘作为承担整车减速、驻车阶段制动力矩输出的核心回转部件，其结构合理性直接决定了制动工况下的热稳定性、摩擦副贴合度以及连续制动后的抗衰减能力。这款带杜卡迪式浮动按钮结构的钻孔后制动盘，最初的设计定位是适配FSAE方程式赛车的后轮制动需求，同时也可跨平台适配同安装规格的大排量运动型摩托车后轮制动回路。

　　从实际装车应用场景来看，这类浮动式钻孔制动盘主要应对的是连续高强度制动下的热形变问题——传统一体式制动盘在摩擦片持续挤压产生的高温作用下，盘体容易因热胀冷缩出现翘曲形变，直接导致制动踏板行程变长、制动力输出出现脉动，甚至引发摩擦片偏磨、制动抖动等故障。而浮动按钮结构的引入，相当于在盘体外圈摩擦工作面和中心安装法兰之间预留了可控的径向与周向活动余量，当摩擦面因高温产生膨胀形变时，可通过按钮连接处的微小位移释放内应力，避免形变应力直接传递到轮毂安装位，从结构层面降低了热抖动的发生概率。

　　具体到结构设计细节上，盘体外径设置为220mm，这个尺寸是综合考量FSAE赛车后轮轮辋内部安装空间、制动卡钳的摩擦片接触面积、以及制动力矩杠杆比后确定的：过小的盘径会导致相同制动力下需要卡钳输出更高的夹紧力，提升制动回路的工作压力负荷；过大的盘径则会增加簧下质量，同时容易在转向、悬架跳动过程中与周边结构发生运动干涉。盘体整体厚度为5mm，这个厚度既保证了摩擦工作面的刚性储备，避免夹紧力作用下出现盘面形变，也预留了足够的磨损余量，满足长周期使用后的磨损消耗需求，不需要频繁更换制动盘。

　　安装接口采用4×124mm的PCD布局，也就是四个安装孔沿节圆直径124mm的圆周均匀分布，这个安装尺寸可以直接匹配多数FSAE赛车后轮轮毂的安装法兰，也能适配部分改装款运动摩托车的后轮轮毂，安装时只需要将浮动按钮对应的衬套对准轮毂安装位，按规定扭矩拧紧固定螺栓即可完成装配，不需要额外加工转接法兰，降低了改装与装配的复杂度。盘面上均匀分布的钻孔结构，一方面是在制动过程中可以快速打散摩擦片与盘面之间形成的空气垫，提升摩擦副的贴合紧密程度，另一方面可以在雨天行驶时快速排开盘面的水膜，避免水滑效应导致制动力突降，同时连续钻孔也能提升盘体的空气流通效率，加快制动过程中产生的热量散发，降低连续制动后的热衰退幅度。

　　浮动按钮的外径设置为8mm，按钮本身采用高耐磨的合金材质制作，与盘体、中心法兰的安装孔之间采用小间隙配合，既保证了盘体浮动过程中的位移顺畅，不会出现卡滞导致的应力无法释放，也控制了活动间隙量，避免制动过程中出现不必要的异响与旷量。中心法兰的缺口式造型，是在保证安装位结构强度的前提下，尽可能去除非受力区域的多余材料，进一步降低制动盘的整体重量，减少车轮的簧下旋转质量，提升悬架的响应速度与车轮的贴地性能。

　　从三维建模的角度来看，这类制动盘的建模过程需要重点关注几个关键公差的匹配：首先是浮动按钮安装孔的位置度公差，必须保证四个安装孔的位置精度，否则装车后会出现浮动卡滞、盘面偏摆的问题；其次是盘面的平面度公差，摩擦工作面的平面度需要控制在极小的范围内，才能保证制动时摩擦片与盘面的完全贴合，避免出现局部接触导致的制动抖动；另外钻孔的分布需要做动平衡校核，避免盘体高速旋转时出现不平衡量，引发车轮转动时的振动问题。

　　在实际选型匹配过程中，选用这类制动盘需要注意对应匹配的卡钳摩擦片尺寸，要保证摩擦片的摩擦面完全覆盖盘体的有效工作宽度，避免出现摩擦片偏磨盘体边缘的问题；同时安装时需要注意盘面与轮毂安装面的垂直度，若安装面存在杂质或者倾斜，会导致盘体旋转时出现端面跳动，直接影响制动手感与制动安全性。
