本田BROS400摩托车后制动卡钳滑块结构

项目分类:制动器 发布时间:2022-06-28 ID:663355
  • 本田BROS400摩托车后制动卡钳滑块结构

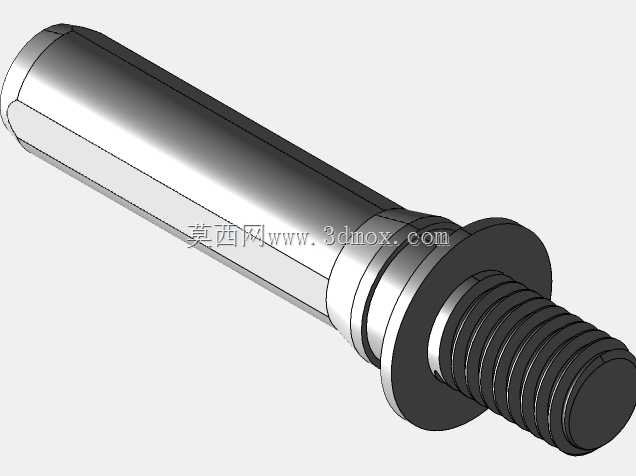

  在跨骑式摩托车的后制动系统运维与改装场景中,制动卡钳滑块是容易被忽略但直接影响制动手感与卡钳寿命的核心导向零件,这款适配本田BROS400车型的后制动滑块,主要承担卡钳轴向浮动导向、制动回位限位的核心作用,区别于普通固定式卡钳的连接销结构,浮动式卡钳的滑块需要在制动过程中配合活塞推力实现卡钳体的微量横向滑移,保证两侧刹车片能均匀贴合制动盘盘面,避免出现偏磨、制动拖滞、刹车力度反馈不均的问题。

  从结构设计逻辑来看,该滑块整体采用阶梯轴式布局,一端为光杆导向段,表面做了高精度的圆柱度控制,与卡钳支架上的导向孔形成间隙配合,配合间隙控制在0.02-0.04mm区间,既保证滑移过程无卡滞,又避免间隙过大带来的制动抖动;光杆段末端设计有环形挡边结构,作为滑块装入支架后的轴向限位面,挡边的厚度经过匹配计算,刚好贴合支架端面的沉台,限制滑块的最大窜动行程,防止制动过程中滑块从导向孔中脱出。挡边后侧依次设置了多道环形密封槽,用于安装橡胶防尘套与O型密封圈,隔绝骑行过程中泥沙、雨水、路面扬尘进入导向配合面,避免长期使用后出现导向面锈蚀、滑移阻力增大的问题,这也是很多民用摩托车后制动出现回位不良的核心诱因——滑块密封失效后杂质进入配合间隙,导致卡钳无法正常回位,持续拖磨刹车片造成异常磨损。

  滑块的最末端为外螺纹连接段,螺纹规格与卡钳体上的安装螺孔精准匹配,装配时螺纹段拧入卡钳体的安装位,光杆导向段留在支架的导向孔内,形成“支架-滑块-卡钳体”的浮动连接结构;螺纹段与挡边之间预留了密封件的安装让位空间,避免装配时密封圈被挤压破损。从安装边界尺寸来看,光杆导向段的直径与原车卡钳支架的导向孔内径完全适配,滑块的总长度匹配卡钳与支架之间的安装间距,挡边的外径大于导向孔内径,装配后不会出现过定位或者安装间隙过大的问题,不需要额外做打磨、扩孔等改装加工即可直接替换原车老化的滑块零件。

  在实际骑行工况中,后制动滑块需要承受制动过程中卡钳传递的径向剪切力,尤其是在重刹、连续下坡制动的场景下,刹车片与制动盘之间的摩擦力会通过卡钳体传递到滑块上,因此滑块的主体结构采用了等强度设计,光杆段的直径经过剪切强度校核,能够承受额定制动扭矩下的载荷,不会出现变形、断裂的问题;导向段的表面粗糙度控制在Ra0.8以下,降低滑移过程中的摩擦阻力,保证制动时卡钳浮动顺畅,松开刹车后能在密封圈的回弹力作用下快速复位,避免刹车片长期贴盘带来的行驶阻力增大、油耗上升、刹车片过早磨损的问题。

  很多维修人员在保养摩托车制动系统时,往往只关注刹车片厚度、刹车油状态,忽略卡钳滑块的润滑与状态检查,实际上滑块一旦出现锈蚀、卡滞,会直接导致刹车片偏磨,某一侧的刹车片磨损速度远超正常水平,甚至会出现制动时卡钳偏摆、后刹车踏板跳动的问题,这款滑块的结构完全复刻原车零件的尺寸参数,密封槽的位置、挡边的厚度、螺纹的旋合长度都与原厂件保持一致,替换后可以恢复卡钳的正常浮动功能,保证后制动系统的工作稳定性。在三维建模过程中,该结构的建模重点在于各段轴径的同轴度控制,尤其是导向段与螺纹段的同轴度误差需要控制在0.01mm以内,避免装配后出现滑块歪斜、卡滞的问题;环形密封槽的槽宽与槽深需要匹配标准O型圈与防尘套的尺寸,槽口做了微小的倒角处理,避免安装密封件时割伤橡胶件,影响密封使用寿命。
