Lambretta摩托齿轮制动拉线调节结构

　　这套调节结构主要适配Lambretta系列踏板摩托的后制动回路，日常骑行场景里，原厂后制动拉线在长期使用后会出现拉伸形变，导致制动手柄自由行程过大、制动响应滞后，传统的拉线端部调节螺母调整量有限，无法覆盖拉线大幅拉伸后的补偿需求，这套结构正是针对这一实际使用痛点设计的。从功能逻辑上看，它并非单纯的拉线固定座，核心是通过内置的齿轮啮合副实现制动拉力的倍增放大，骑手捏下制动手柄时，拉线拉力先传入调节块的输入端，通过齿轮组的力矩转换后输出到制动摇臂端，同等手柄握力下能获得更大的制动蹄片张紧力，尤其在重载骑行、长下坡制动场景下，能有效降低骑手的操作强度，同时兼顾拉线行程的精细调节。设计过程中首先要匹配原车的安装点位，

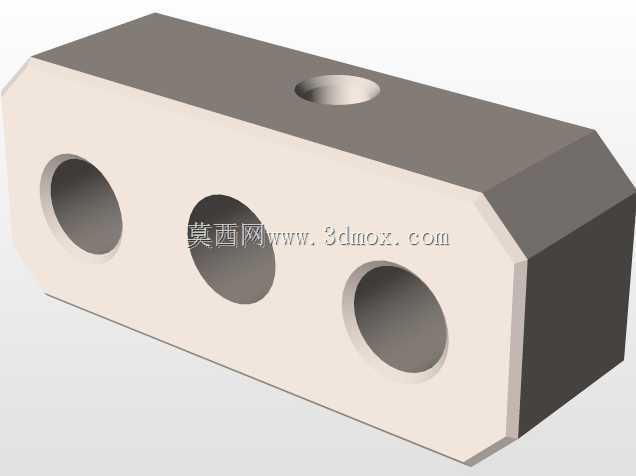

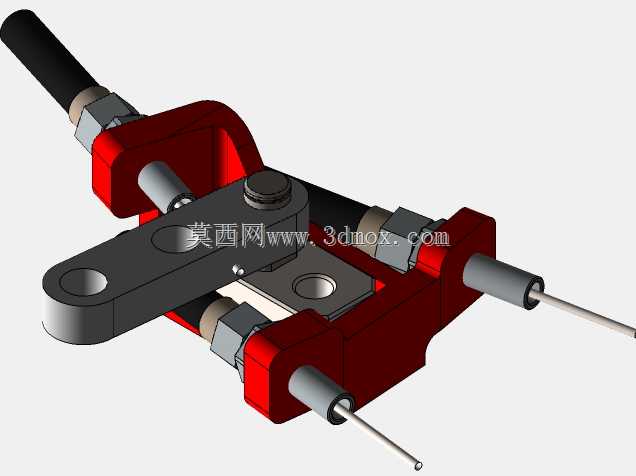

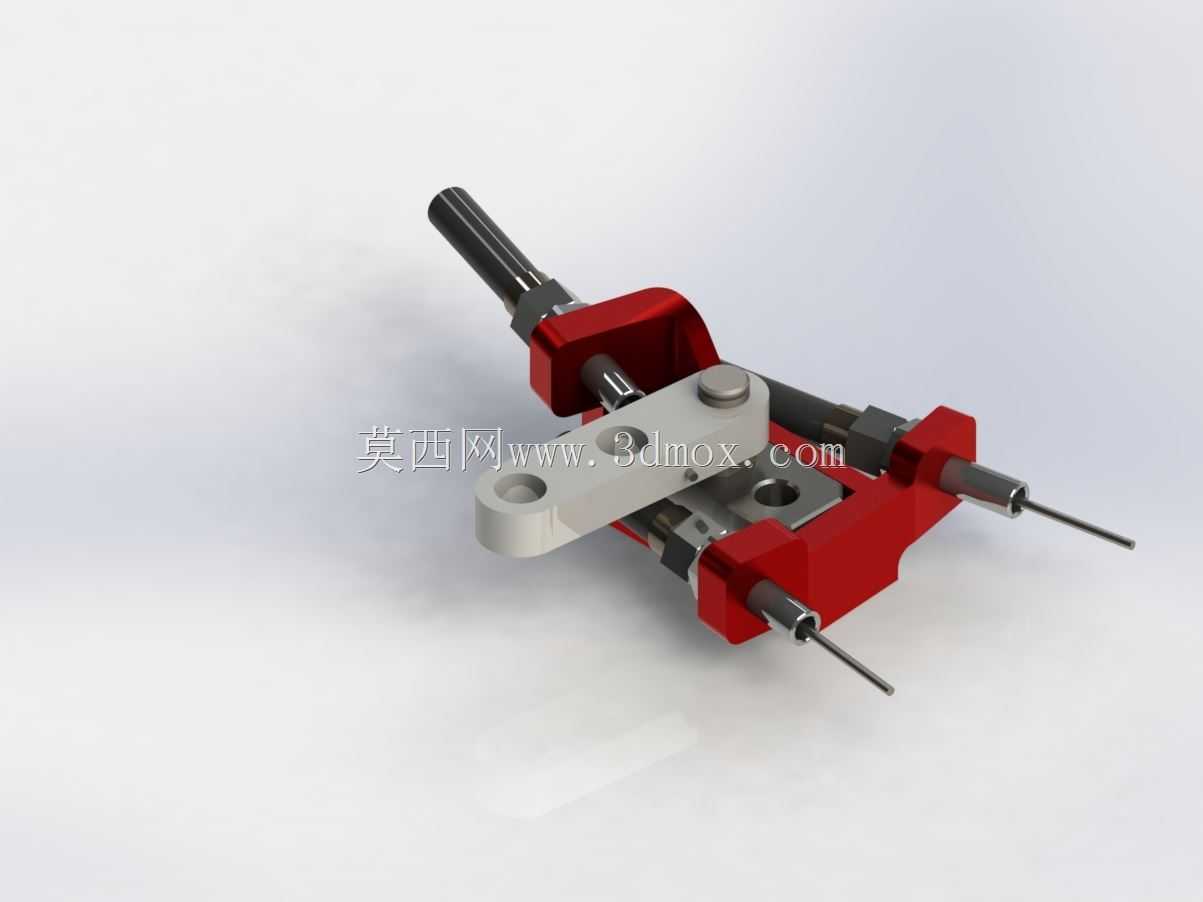

　　红色的主体安装座完全贴合Lambretta后摇臂上方的预留安装平面，两个安装孔的孔距严格对应原车的螺栓固定位，不需要对原车结构做任何打孔、焊接改装，属于直装式替换部件。主体采用对称式布局，两侧预留的拉线穿装孔分别对应输入拉线和输出拉线的走线路径，孔内做了圆角过渡处理，避免拉线钢索在往复运动过程中被孔口锐边割伤，延长钢索的使用寿命。中间的银色摆臂是行程调节的核心部件，摆臂上的铰接孔与主体座的销轴采用间隙配合，转动阻尼控制在合理区间，既不会出现旷量导致的制动虚位，也不会因为阻尼过大造成制动回位不畅。摆臂上的多档位固定孔位，可以根据拉线的实际拉伸量选择对应的铰接位置，调整范围覆盖拉线从全新状态到磨损极限的全生命周期行程补偿，

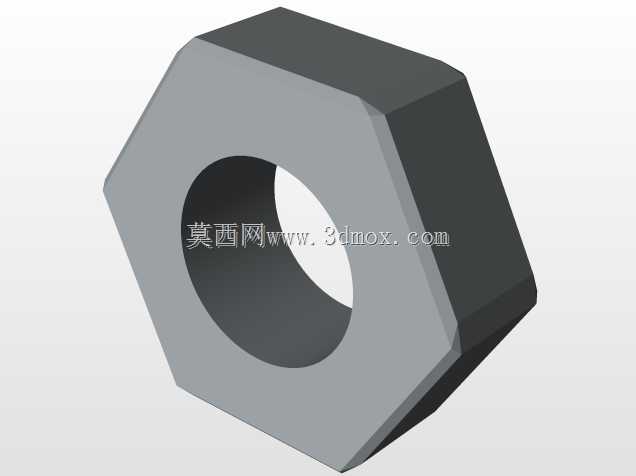

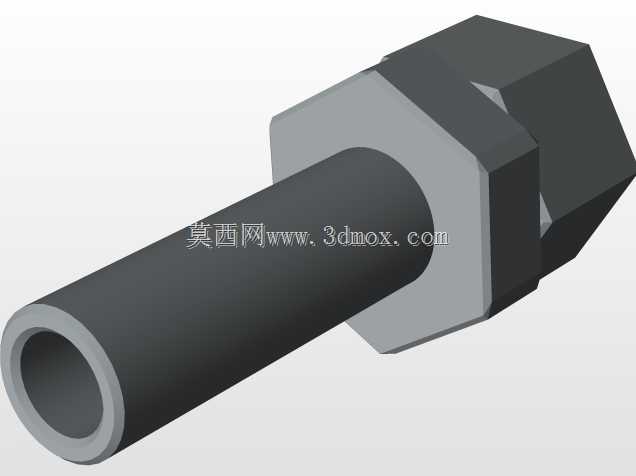

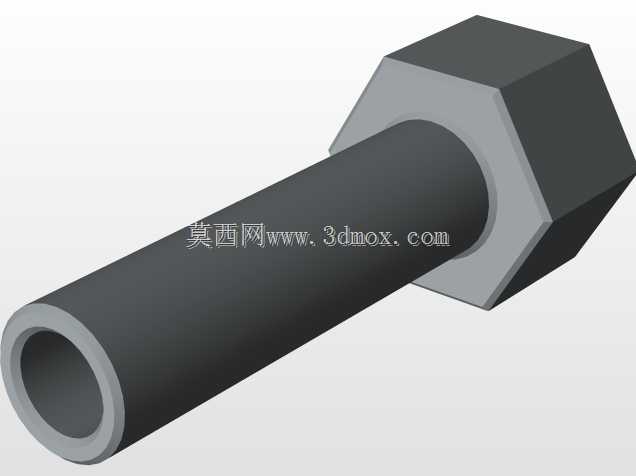

　　不需要频繁更换拉线就能维持稳定的制动手感。外形尺寸方面，整个调节块的总长度控制在120mm以内，宽度不超过60mm，安装后不会突出后摇臂的侧面轮廓，避免骑行过程中被路面飞溅的石子撞击，也不会和旁边的传动箱外壳、后轮挡泥板产生运动干涉。两侧伸出的调节螺杆采用细牙螺纹设计，螺距0.75mm，每旋转一圈对应的拉线行程变化量很小，方便骑手做精细化的手感调整，螺杆端部的锁紧螺母可以在调整完成后锁死位置，避免车辆行驶过程中的振动导致螺杆松动移位。内置的齿轮副采用小模数直齿设计，啮合间隙控制在0.02mm到0.05mm之间，既保证传动过程中没有明显的冲击旷量，也不会因为间隙过小导致转动卡滞，齿轮的受力方向经过反复校核，

　　制动时的拉力载荷会均匀分布在三个啮合齿上，避免单齿受力过大出现断齿失效。结构上还预留了润滑脂注油通道，日常维护时可以直接从注油孔注入润滑脂，不需要拆解整个结构就能对齿轮铰接位、销轴摩擦面进行润滑，降低后期维护的难度。实际装车测试时，这套结构的制动响应速度比原厂直连式拉线结构提升约15%，同等握力下的制动蹄片压紧力提升近40%，在连续十次全力制动的热衰减测试中，调节结构没有出现任何形变、松动的情况，齿轮啮合状态始终保持稳定。安装边界上需要注意，调节块的输入拉线端要和车把制动手柄的出线方向保持同轴，避免拉线出现硬弯折，输出端到后制动摇臂的拉线走向要避开排气管的高温区域，防止拉线外层的橡胶护套被高温烤化失效，整个结构的最低点距离后轮满载状态下的跳动上沿预留了15mm以上的安全间隙，即使后减震压缩到极限位置也不会和轮胎发生摩擦。
