柱式多量程三轴力称重传感装置结构

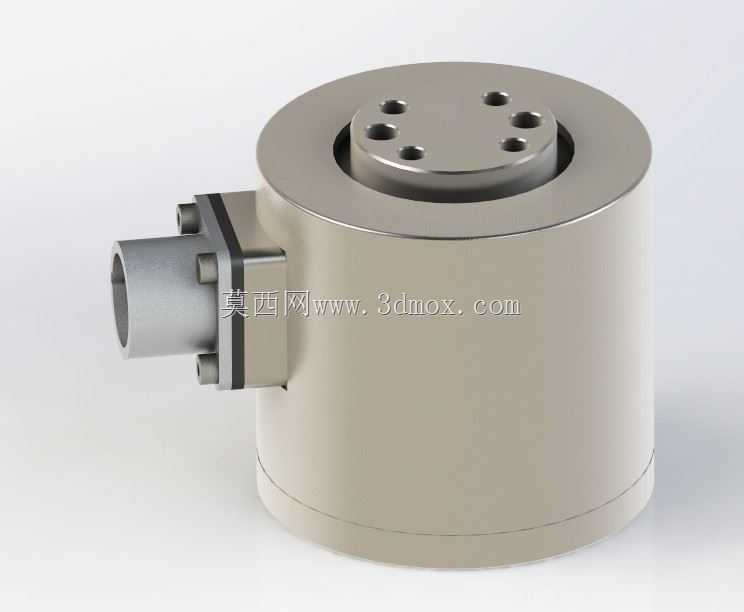

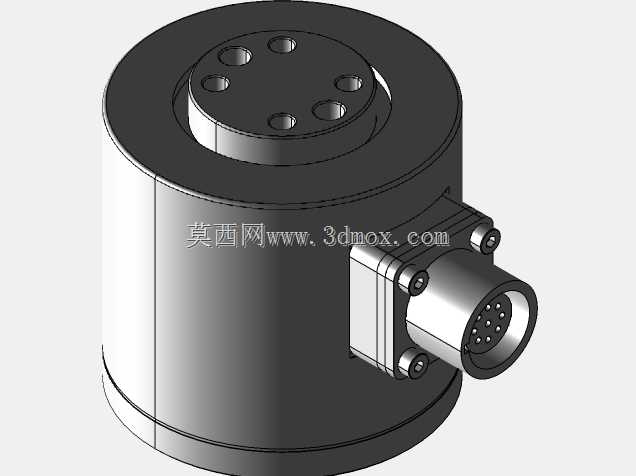

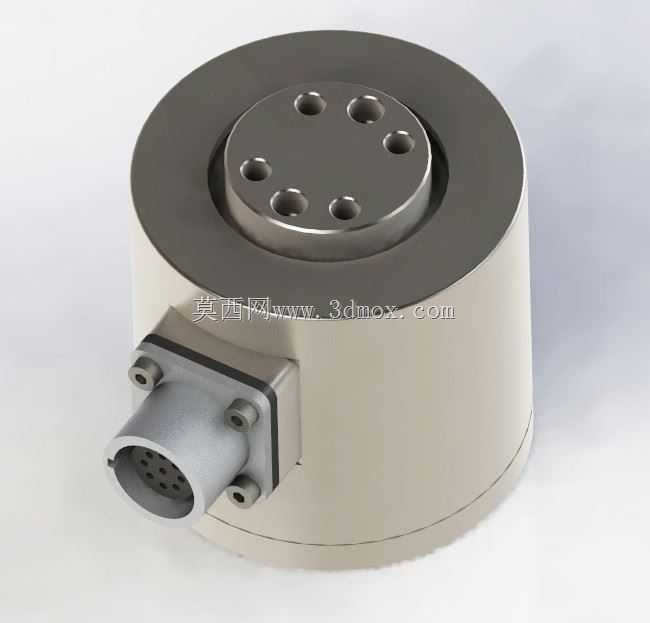

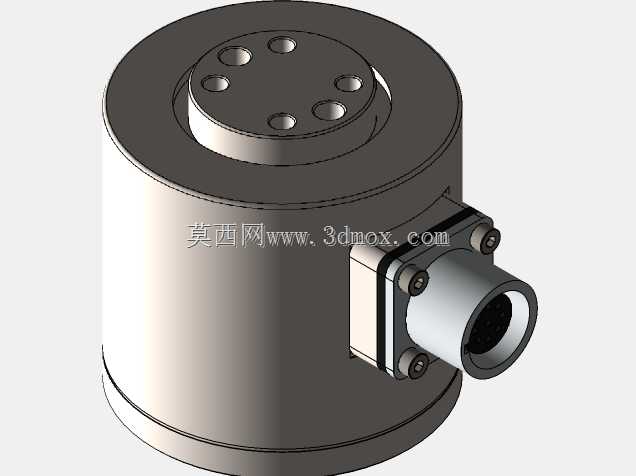

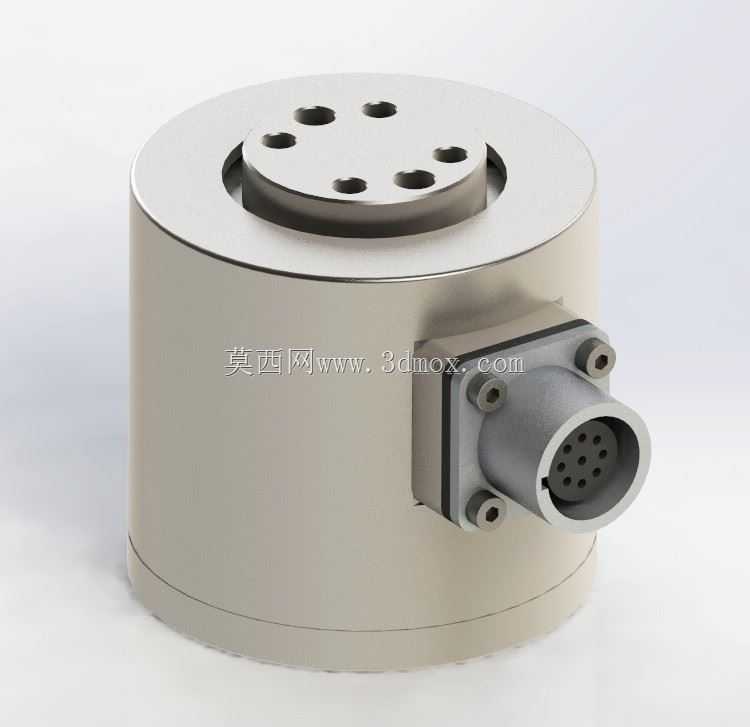

　　做设备力值检测方案选型的时候，最先要考虑的就是安装空间的边界约束，这款柱式三轴称重传感结构，主体采用圆柱式承载壳体，顶面设置带均布安装孔的法兰承载面，侧面集成标准化航空接插件接口，整体结构紧凑，没有多余的外凸结构，能适配狭小安装空间内的多维力检测需求。从实际应用场景来看，这类三轴力传感器常被用在自动化装配压装工位的力值反馈、工业机器人末端执行器的负载力检测、小型试验台的多维力数据采集场景里，区别于单轴称重传感器仅能检测垂直方向载荷的局限，它可以同时采集X、Y、Z三个方向的力值数据，能捕捉到偏载、侧向力这类单轴传感器无法识别的载荷信息，避免因为偏载导致的检测数据失真，也能为设备的力闭环控制提供更全面的数据支撑。

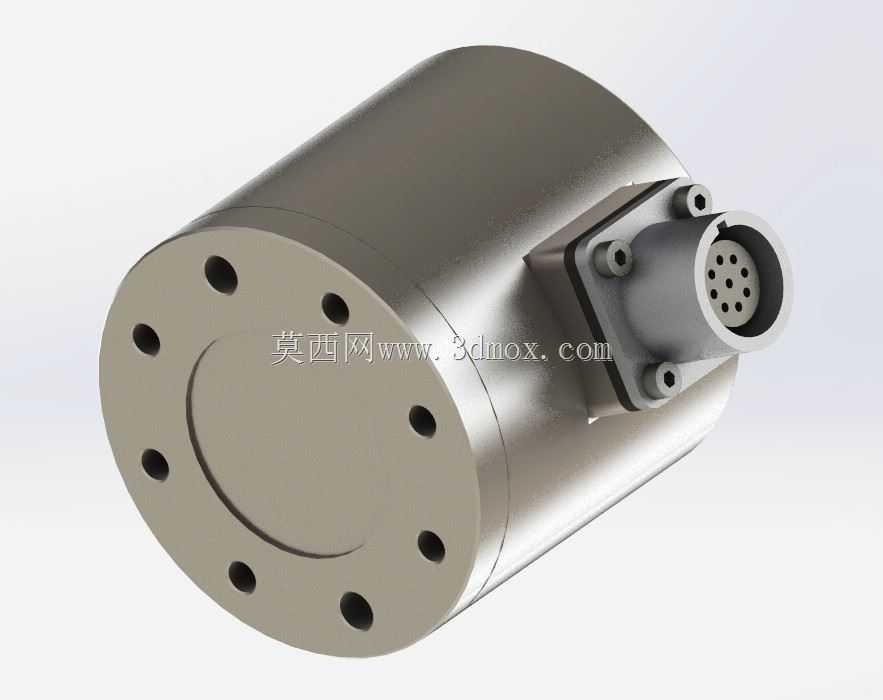

　　从结构设计思路来看，主体圆柱壳体采用一体化加工的思路，承载法兰与壳体主体的同轴度公差控制在合理区间，顶面的六个安装孔沿圆周均布，安装时可以通过螺栓直接与被测承载平台连接，不需要额外设计转接法兰，能减少安装环节的累计误差。侧面的接插件采用法兰盘固定的方式与壳体连接，接插件端面设置密封槽，可适配常规工业环境下的防尘防泼溅需求，接插件引脚定义匹配常规应变式传感器的接线逻辑，不需要额外定制转接线缆就能和常规的力值采集模块匹配。内部的应变测量区域做了专门的应力集中结构优化，在保证整体结构刚度的前提下，让应变片粘贴区域的应力分布更均匀，避免局部应力集中导致的测量线性度差、长期使用蠕变超差的问题，三个方向的测量解耦结构做了专门的限位设计，能减少不同方向力值检测的串扰，保证各轴测量数据的独立性。

　　在安装边界上，这款传感器的圆柱外径、整体高度都做了小型化优化，安装时只需要在安装基座上预留对应直径的安装沉孔，保证顶面法兰与承载面完全贴合，螺栓锁紧时按照对角顺序分次拧紧，就能避免安装应力带来的零点偏移。接插件的出线方向可以根据实际安装空间调整，侧面的安装法兰预留了足够的螺栓操作空间，不需要特殊工具就能完成接插件的固定与线缆插拔。针对不同量程的检测需求，同结构外形可以适配50N、100N、200N、500N等多个量程段，结构安装尺寸完全统一，设备升级更换量程时不需要修改安装接口的设计，能大幅降低设备改型的设计成本。

　　实际使用中，这类柱式三轴传感器相比轮辐式、S型的多维力传感器，抗偏载能力更强，圆柱壳体的自身刚度更高，能承受一定的意外冲击载荷，不会因为瞬时过载导致内部结构永久变形。在装配压装场景里，它可以同时检测压装过程的垂直压入力，以及压装过程中工件偏斜带来的侧向力，当侧向力超过阈值时可以及时触发设备停机，避免压装废品或者损坏工装夹具。在机器人末端应用时，它可以实时反馈末端执行器与工件接触的三个方向力值，配合力控算法实现柔顺装配、打磨抛光等对力控精度有要求的工艺动作，相比单轴力传感器，能适配更复杂的力交互作业场景。在试验台检测场景中，它可以安装在试验夹具与加载机构之间，同步采集加载过程中三个方向的力值变化，为材料性能测试、零部件力学性能验证提供更全面的力值数据，不需要在多个方向分别布置单轴传感器，减少了多传感器安装带来的同轴度误差，也简化了试验台的结构设计。
