微型梁式称重测力传感器结构设计

　　在小型智能称重设备、桌面级定量分装装置、便携 postal 秤、小型仓储分拣计数工位这类对安装空间有严格限制的测力场景里，平行梁式微型称重传感器是核心的力值采集部件，这类场景往往没有多余空间容纳大尺寸的剪切梁或柱式传感器，同时要求传感器在小量程下保持足够的测量线性度，还要兼顾安装的便捷性，不需要额外设计复杂的安装转接结构。

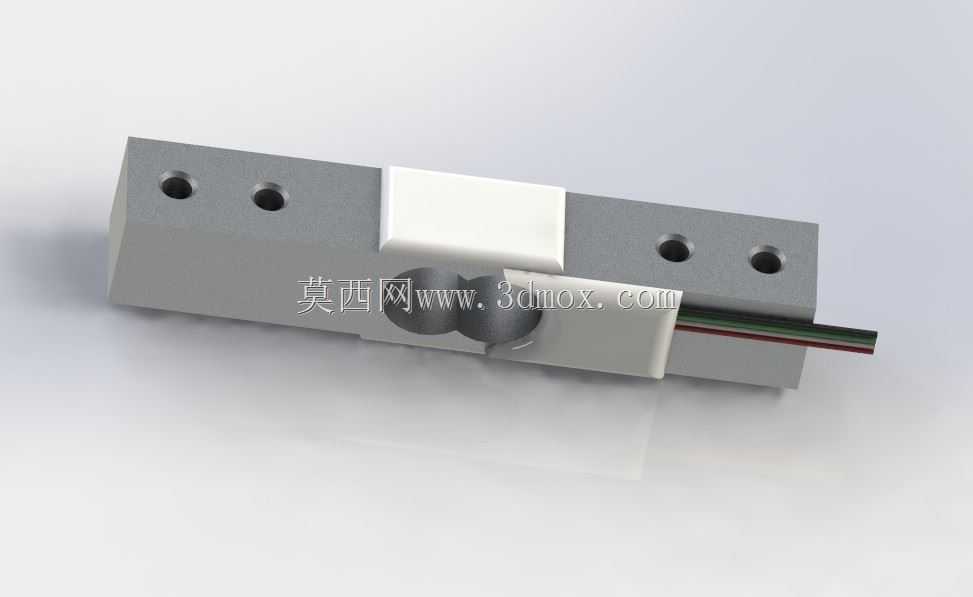

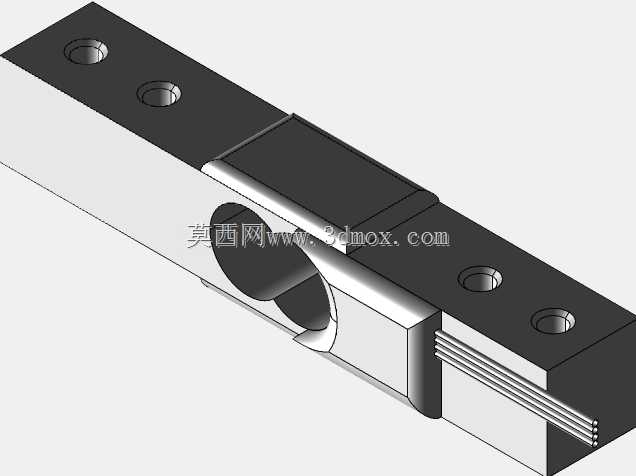

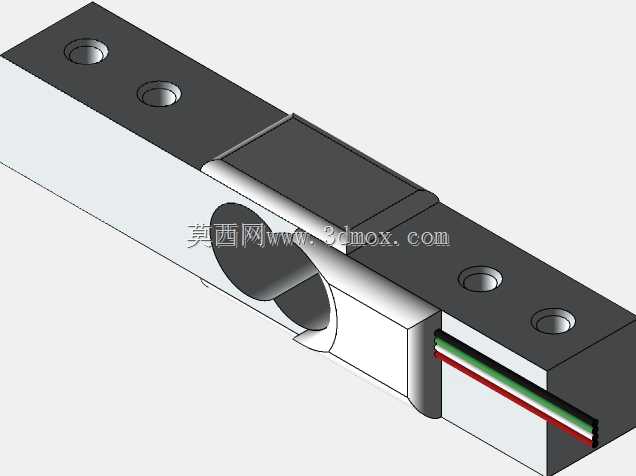

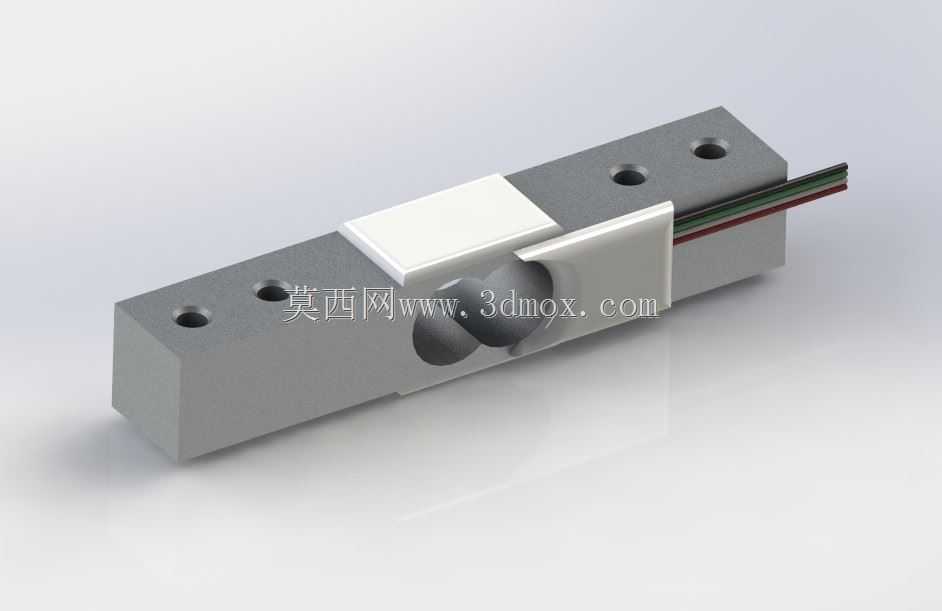

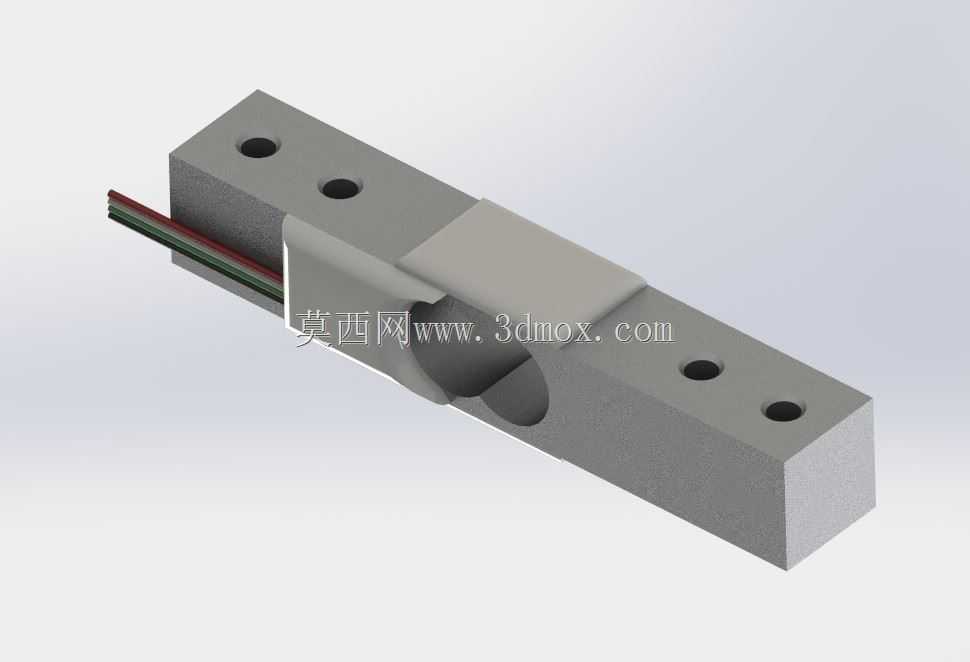

　　这款紧凑型称重测力元件采用单点平行梁的经典应变式结构，整体为长方体金属梁体，材质选用经过时效处理的铝合金，兼顾轻量化与足够的结构刚度，在额定载荷下的弹性形变控制在应变片最佳工作区间内，避免过载产生塑性形变。梁体中部加工有对称的应力集中槽结构，这个结构的设计思路是让粘贴应变片的区域在受载时产生均匀的应变场，减少非测量方向的应力干扰，同时降低梁体的整体刚度，让小量程下的应变输出足够清晰，提升小载荷测量的分辨率。梁体上下表面的应变片组成全桥测量电路，引出的多芯屏蔽线缆直接从梁体侧端引出，不需要额外的接线转接结构，减少现场接线的复杂度，屏蔽层可以有效隔绝工业现场的电磁干扰，保证小信号输出的稳定性。

　　从安装边界来看，这款传感器的整体外形尺寸为75x12.7x12.7mm，属于非常紧凑的微型尺寸，梁体两端各设置两个M4螺纹安装孔，总共四个安装位，采用两端固定、中间受载的安装方式，安装时只需要在配套的安装基座上加工对应孔位的螺纹孔，用M4内六角螺丝即可完成固定，不需要额外设计压块或者转接附件，安装公差容忍度较高，普通的机加工精度即可满足安装要求，不会因为安装面的微小平面度误差导致测量零点偏移。可选的量程覆盖1kg、2kg、3kg、5kg、10kg、20kg多个档位，选型时可以根据实际工况的最大载荷选择对应量程，预留15%左右的载荷余量即可，既不会因为量程选得过大导致小载荷下分辨率不足，也不会因为量程过小导致频繁过载损坏。

　　在实际应用中，这类传感器常被集成在小型桌面秤、自动售货机的出货检测工位、小型3D打印机的耗材余量检测模块、智能快递柜的重量校验单元、实验室小型液体分装设备的定量称重工位里，这些场景的共同特点是安装空间狭窄，设备整体自重较轻，对传感器的自重和尺寸都有严格限制，同时要求传感器的长期稳定性好，不需要频繁校准。设计这类传感器的三维结构时，需要重点关注中部应力槽的加工尺寸公差，槽的深度、圆角半径直接影响梁体的额定载荷和应变输出灵敏度，圆角处需要做光滑过渡，避免加工刀痕导致的应力集中，长期受载下产生疲劳裂纹；两端的安装孔位置度需要严格控制，保证安装后梁体处于水平状态，受载时力的传递方向垂直于梁体上表面，避免产生侧向分力影响测量精度。梁体表面做硬质阳极氧化处理，既可以提升表面的耐磨性能，也能起到一定的防潮防腐蚀作用，适配普通室内工业环境的使用要求，不需要额外做密封防护结构，进一步压缩整体尺寸。应变片的粘贴区域设计在应力槽对应的梁体上下表面，这个区域的应变梯度最小，全桥电路可以自动补偿温度变化带来的零点漂移，在0-40℃的常规工作环境下，温度带来的测量误差可以控制在标准允许范围内，不需要额外增加温度补偿模块。线缆引出位置做了防折弯保护结构，避免安装或使用过程中线缆反复弯折导致内部芯线断裂，提升产品的使用寿命。对于结构设计人员来说，选用这款传感器时，只需要根据所选量程对应的安装孔位尺寸设计配套的安装基座和受载托盘即可，受载托盘的重心尽量落在梁体的中心轴线上，减少偏载带来的测量误差，托盘与梁体的连接可以采用单螺丝固定或者小面积粘接的方式，避免额外的附加应力影响测量结果。
