五款微型直线步进电机结构设计方案

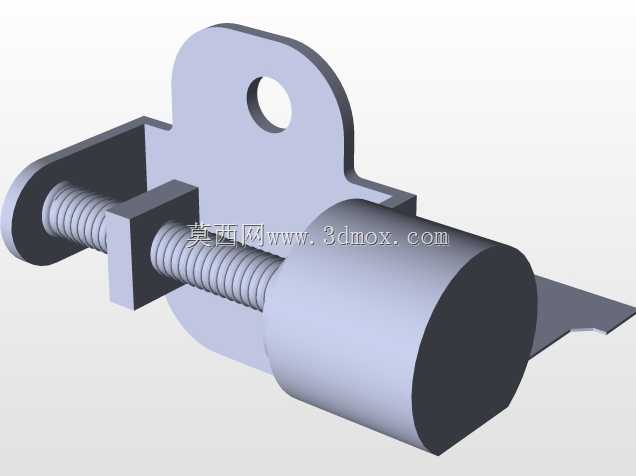

　　这类微型步进电机常被用在空间极度受限的精密驱动场景里，比如小型电子锁具、便携光学设备调焦机构、微型医疗采样装置的推样结构、消费类电子的自动弹出机构中，很多做小型智能硬件的结构工程师在选型时，都会优先考虑这类集成丝杆的步进方案，毕竟它不需要额外搭配传动转换组件，能把整个驱动单元的体积压到最小。从结构上看，这款集成式的微型步进电机把驱动本体、传动丝杆、安装固定支架做了一体化设计，省去了用户自行搭配联轴器、固定端座的麻烦，对于批量生产的小型设备来说，能减少不少装配环节的公差累积问题。安装支架上预留的单孔挂耳结构，是专门针对狭小安装空间设计的，不需要做复杂的周边定位结构，只需要单颗紧固件就能完成主体固定，在安装空间只有指甲盖大小的智能锁、微型阀门这类产品里，这种固定方式的适配性比传统双孔法兰安装高很多，能大幅降低周边结构件的设计复杂度。丝杆部分采用的是T型螺纹传动，和滚珠丝杆比起来虽然传动效率稍低，但本身具备自锁特性，在断电状态下可以保持输出轴的位置不会随意滑动，对于电子锁这类需要断电保持位置的场景来说，刚好省去了额外的刹车或者锁止结构，进一步压缩了整体结构的占用空间。电机本体的圆柱形外壳设计，在做周边结构避让的时候更好处理，结构工程师只需要预留对应直径的圆柱安装腔，不需要加工复杂的异形定位槽，开模或者机加工的时候都能降低不少加工难度。在实际做结构匹配的时候，要注意丝杆伸出端的行程边界，这款结构的丝杆有效行程刚好适配小型机构的短行程推拉需求，

　　设计周边结构的时候要预留好丝杆走到前后止点的安全间隙，避免出现硬顶导致的丝杆变形或者电机丢步。另外支架上延伸出来的弹片结构，是用来做位置触发或者接地导通的，在做整机装配的时候要注意弹片的压缩量，既要保证接触可靠，又不能因为压缩量过大导致弹片产生塑性变形，影响长期使用的可靠性。这类微型步进电机的输出推力刚好能满足几牛到十几牛的推拉需求，对于不需要大负载的小型执行机构来说，驱动能力完全够用，而且步进电机的开环控制特性，不需要额外加装位置传感器就能实现相对精准的位置控制，能省掉传感器的成本和安装空间，对于成本敏感的消费类产品来说是非常合适的选型方向。在建模的时候，要特别注意各个配合面的公差设定，比如电机外壳和安装腔的配合间隙要控制在0.

　　1mm以内，既不能太松导致电机工作时产生晃动噪音，也不能太紧导致装配困难；丝杆和配套的螺母滑块之间的配合要预留合适的旷量，避免因为加工公差导致丝杆转动卡滞。固定挂耳的安装孔位要和整机的安装柱精准对齐，因为单孔固定的结构如果孔位偏差过大，装配后电机会出现偏转，导致丝杆和运动方向不同轴，时间长了会加剧丝杆的磨损，缩短使用寿命。另外要注意电机出线端的位置，在设计周边结构的时候要预留好走线空间，避免线材被挤压在电机和结构件之间，长期磨损导致短路。这类集成式的微型步进结构，相比分开采购电机、丝杆、固定座自己组装的方案，整体的同轴度更有保障，因为厂家在出厂装配的时候已经做好了丝杆和电机轴的同轴度校准，用户自己组装的时候很难达到原厂的装配精度，

　　很容易出现丝杆转动卡顿、噪音大的问题。在做小型智能锁的结构设计时，这款结构的尺寸刚好能放进锁体的狭小空间里，丝杆带动锁舌伸缩，不需要额外的齿轮减速结构，直接通过丝杆的直线运动驱动锁舌动作，整个传动链非常短，故障点比传统的齿轮减速结构少很多，长期使用的可靠性更高。在做微型光学设备的调焦结构时，这款电机的小步距特性可以实现微米级的进给调整，配合微调的驱动电路，能实现非常精准的焦距调节，而且因为丝杆的自锁特性，调整到位后不会因为设备的晃动导致焦距偏移，使用体验比传统的螺纹手动调节好很多。设计的时候还要考虑电机工作时的发热问题，虽然微型步进电机的功率不大，但是在密闭空间里长时间工作还是会有一定的温升，安装的时候尽量让电机外壳和周边的金属结构件接触，通过结构件辅助散热，避免电机温度过高影响内部磁钢的性能，导致输出扭矩下降。
