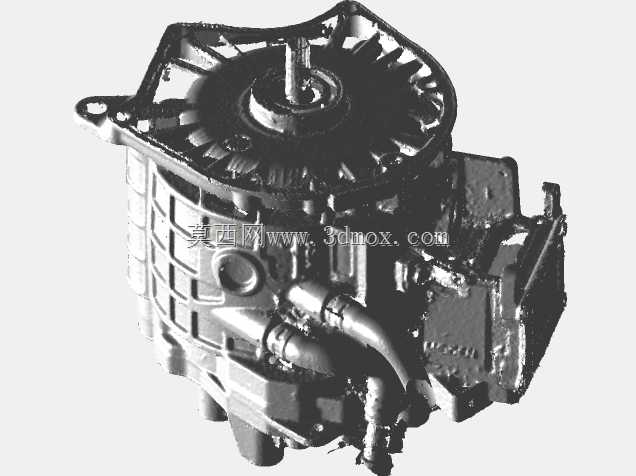

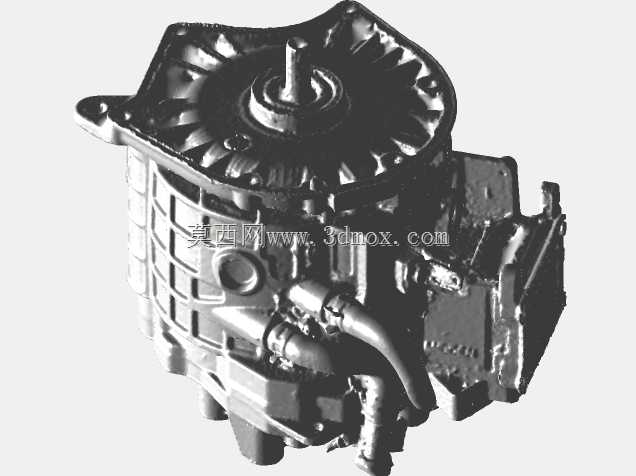

欧蓝德Phev后驱动电机三维结构

　　这款后驱动电机主要适配插电混动SUV的后桥动力输出场景，在整车动力架构中承担后轮独立驱动、能量回收扭矩输出的核心作用，日常行驶中可配合前轴动力单元实现四驱扭矩分配，制动工况下可切换为发电状态回收动能，低速纯电行驶时可单独驱动后轮完成车辆行进动作。从结构设计来看，该电机采用集成式壳体布局，将定子腔体、冷却流道、安装支脚整合为一体铸铝壳体，既减少了分体装配的密封环节，也能通过壳体表面的散热筋结构提升被动散热效率，输出轴端采用适配后桥减速器的花键接口，可直接与减速单元输入轴对接，省去额外的连接转接结构。安装边界上，壳体侧方延伸出的三个带衬套的安装支脚呈三角形分布，对应后桥副车架的三个安装点位，支脚内的橡胶衬套可过滤电机运转时的高频振动，

　　避免振动传递至车身引发NVH问题；电机本体的轴向尺寸控制在适配后桥预留空间的范围内，径向最大轮廓避开了副车架、悬架摆臂的运动干涉区域，装车后不会与周边部件产生运动磕碰。接线端采用侧置高压接插件布局，接插件接口朝向车辆后方，方便高压线束的走线布置，同时接插件周边设计有挡水筋结构，可避免行车过程中泥水飞溅至接插件位置引发绝缘故障。冷却回路接口设置在壳体下方，与整车冷却系统的管路走向匹配，冷却液可直接进入壳体内部的环形流道，带走定子绕组运转产生的热量，保证电机在持续大扭矩输出时的温度处于合理区间。从建模细节来看，模型完整还原了电机外部的所有结构特征，包括壳体表面的加强筋布局、安装支脚的衬套安装孔位、输出轴的花键齿形、高压接插件的锁止结构、

　　冷却管路的接头形式，甚至壳体表面的铸造工艺标识位置都做了对应还原，可直接用于混动车型后桥动力系统的布置校核、安装工装的设计参考，也可作为新能源汽车动力部件教学的三维演示素材。在实际工程应用中，这类集成式后驱电机的设计思路核心是在有限的后桥布置空间内，最大化电机的功率密度，同时兼顾装配便利性与后期维护性，三角形的安装点位设计可在保证连接强度的前提下，降低装配时的对位难度，侧置的接插件与下置的冷却接口，可让线束与管路的走向更贴近车身底板，减少额外的固定支架使用。模型还原的散热筋结构并非等距分布，而是对应电机内部定子的发热区域做了疏密调整，绕组端部对应的壳体位置散热筋密度更高，可针对性提升该区域的散热能力，

　　这种细节设计在常规的简化电机模型中往往被忽略，而该模型完整保留了这类工程化设计特征，能让使用该模型的设计人员更准确地判断电机周边的散热空间需求，避免在周边布置隔热不足的部件时引发热害问题。输出轴的密封结构位置也做了准确还原，轴端的油封安装台阶、挡油环结构都与实际产品一致，在做后桥减速器的对接设计时，可直接参考该尺寸匹配油封与挡油结构，无需额外测量实物尺寸。
