LCR-T4组件测试仪外壳结构设计

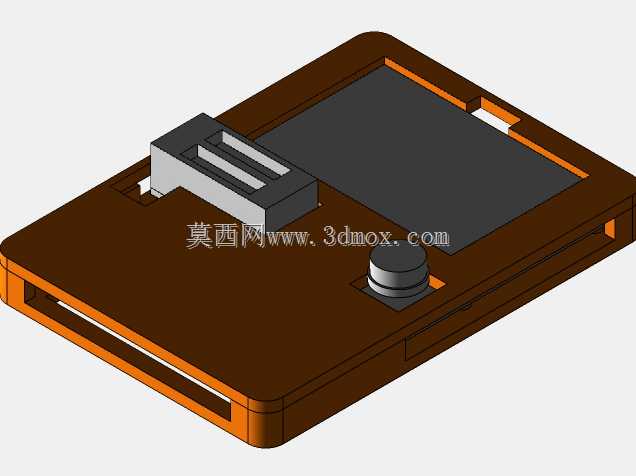

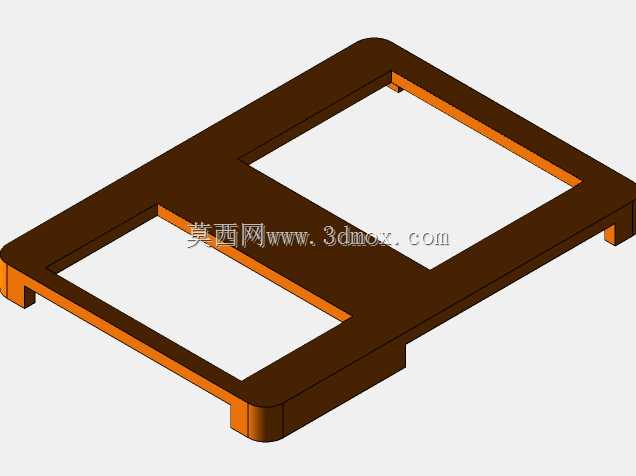

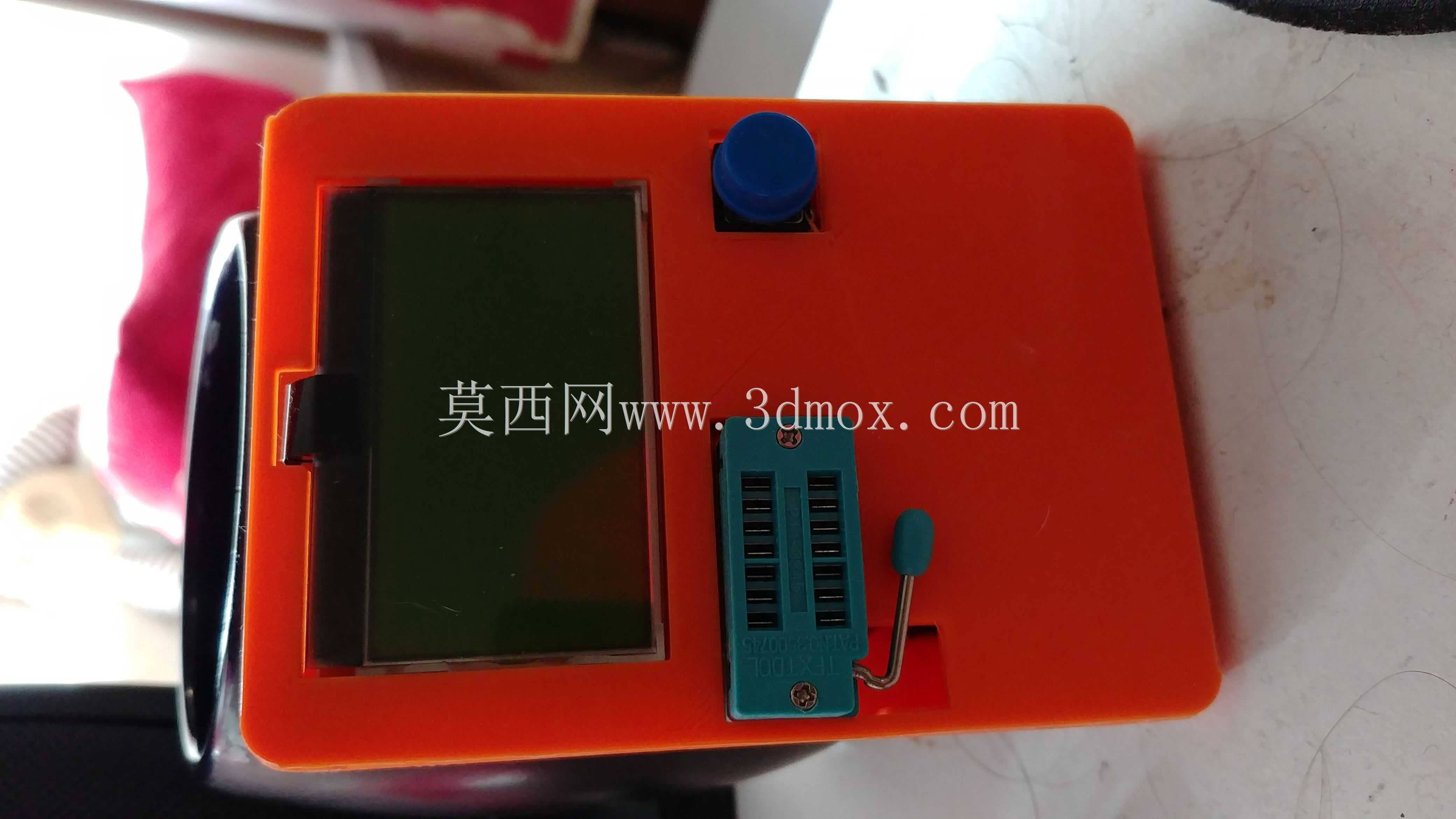

　　在电子元器件检测作业场景中，手持类测试设备的外壳结构直接决定了设备的握持舒适度、内部元件防护等级以及现场操作的便捷性，本次设计的LCR-T4组件测试仪外壳，正是面向桌面级、便携外出类电子元件检测需求开发的结构件，适配市面主流在售的LCR-T4测试核心主板，可直接用于3D打印制作成品机壳，替代原厂易损的塑料外壳，或是满足DIY爱好者自制测试设备的装机需求。从实际使用场景出发，这类测试仪常被用于电子维修工位、元器件来料抽检、学生电子实验实训、DIY电子项目调试等场景，作业过程中设备常被放置在工作台面，或是被单手握持进行引脚检测，因此外壳的边角做了圆弧过渡处理，避免尖锐棱角在握持时硌手，也能减少设备跌落时边角处的应力集中，

　　降低壳体开裂的风险。设计过程中首先梳理了内部核心元件的安装边界：核心PCB板的安装位预留了对应的定位柱，柱体高度匹配PCB板与底壳的安全间隙，避免板载元件与壳体内壁发生硬接触挤压，同时定位柱顶端预留了自攻螺丝安装孔位，无需额外镶嵌铜螺母即可完成PCB板的固定，降低3D打印后的装配难度。针对测试接口区域，外壳对应位置开设了精准的避让槽，槽体边缘做了0.2mm的倒角处理，既保证测试夹、探针等配件能够顺畅插拔，也能避免长期插拔过程中槽口边缘出现毛边、开裂的问题。外壳上的旋钮安装位做了同轴度公差预留，适配常用的15mm直径编码旋钮，旋钮周边预留了足够的手指操作空间，单指旋转调节时不会与壳体表面发生剐蹭。考虑到3D打印的工艺特性，整个壳体的壁厚统一设置为2mm，既保证壳体具备足够的结构强度，日常握持按压不会发生形变，也能避免壁厚过大导致的打印耗材浪费、打印时间过长问题；壳体内部的加强筋采用了交错式布局，筋条高度1.5mm、厚度1mm，在不增加过多壁厚的前提下提升了壳体整体的抗扭强度，即便是单手捏持壳体两端也不会出现明显的形变，有效保护内部PCB板不受挤压。壳体的上下盖采用了卡扣加定位槽的配合结构，卡扣的扣合量设置为0.3mm，既保证上下盖扣合后不会轻易松脱，也能在需要检修内部元件时，借助薄撬片即可顺利拆开，不会因为扣合量过大导致卡扣断裂。在显示区域的避让设计上，对应显示屏的位置开设了通槽，槽体内侧预留了0.5mm的台阶位，

　　可直接粘贴透明亚克力片作为视窗保护板，无需额外固定结构即可完成视窗安装，台阶位的尺寸公差控制在0.1mm，保证亚克力片安装后不会出现松动、偏移的问题。外壳侧面预留了充电接口、数据接口的避让孔，孔位位置与PCB板上的接口位置完全对齐，公差控制在±0.15mm，避免出现接口被壳体遮挡、插头无法完全插入的问题。从安装边界来看，整个壳体的外形尺寸适配常规的便携设备握持需求，放置在工作台面时，底部的四个边角做了微小的垫高处理，让壳体底部与台面之间留出0.3mm的间隙，避免台面的水渍、灰尘直接接触壳体底部，同时也能减少设备放置时的滑动。针对设备长期使用的磨损问题，外壳表面没有做多余的凸起纹理，保持平整的曲面过渡，既方便日常擦拭清洁，

　　也能避免积灰藏污；测试座对应的壳体区域做了局部加厚处理，因为该区域是日常插拔元件最频繁的位置，长期受力容易出现磨损开裂，局部加厚到2.5mm后，可大幅提升该区域的结构耐用性。在设计过程中也充分考虑了不同3D打印工艺的适配性，整个壳体没有大角度的悬空结构，打印时无需添加过多支撑，仅在卡扣位置、接口槽位置添加少量易拆除的支撑即可，打印完成后去除支撑不会在壳体表面留下明显的痕迹，降低后期打磨处理的工作量。壳体的内部没有多余的冗余结构，所有结构都围绕内部元件固定、外部操作便捷、结构强度达标三个核心目标设计，没有为了外观添加无实际功能的装饰结构，保证打印制作的效率和实用性。对于电子维修从业者来说，这类自制外壳可以根据自身的使用习惯做微调，比如可以在壳体侧面添加挂绳孔的结构，方便外出检修时将设备挂在手腕上，也可以在底部添加防滑垫粘贴位，提升设备在光滑工作台面的放置稳定性；对于教学实训场景来说，这种标准化的外壳结构可以批量打印制作，满足实训课程中每位学生的装机需求，成本远低于采购原厂成品外壳，且结构强度完全满足日常实训操作的使用要求。
