适配LX-15D伺服系统的端部侧面U形安装支架

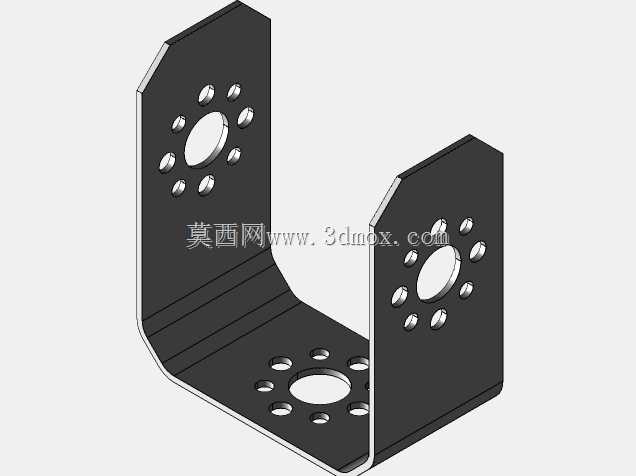

　　在桌面级机械臂、小型舵机机器人、教育类机器人实训平台这类采用LewanSoul LX-15D伺服作为关节动力的设备中，伺服本体的安装固定是结构搭建时最先需要解决的基础问题，这款U形结构的安装支架，正是针对该型号伺服的安装边界设计的专用固定构件，可同时满足端部、侧面两个方向的伺服安装需求，解决零散搭建时伺服定位不准、连接强度不足的问题。从结构形态来看，支架采用一体化折弯成型的U形槽结构，主体底板为平整安装基准面，两侧向上弯折形成对称的支撑立耳，立耳上预留的同轴安装孔位，可直接与LX-15D伺服两侧的输出轴安装位配合，无需额外加工转接件即可完成伺服的铰接固定，让伺服可在支架内实现预设角度的摆动输出。底板上的孔位经过针对性排布：

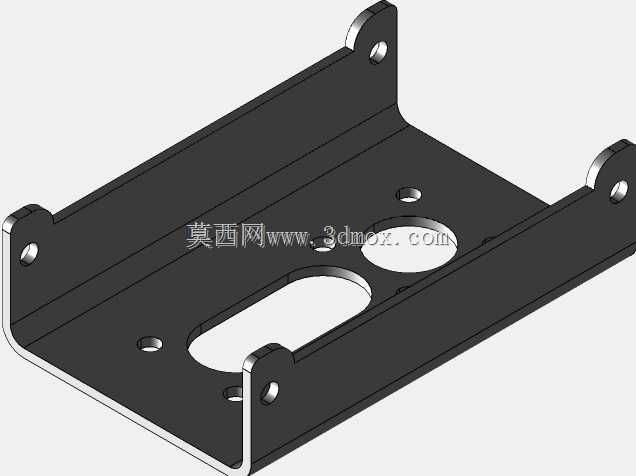

　　中心位置的大尺寸圆孔用于避让伺服尾部的出线端与电位器调节部位，避免安装后伺服尾部与支架发生硬干涉，长条形腰型孔则用于调整伺服在支架上的前后安装位置，补偿不同批次伺服的尺寸公差，也可适配少量同安装尺寸的其他型号伺服，周边分布的多个小圆孔分为两类，一类是用于将支架整体固定到设备骨架、臂段型材上的安装孔，可配合M3规格的螺丝完成锁紧，另一类是定位销孔，用于支架与其他结构件拼接时的快速定位，减少装配时的调整时间。设计过程中优先考虑了安装的便捷性与结构刚性，折弯处采用了合理的圆角过渡，避免应力集中导致支架受载时出现折弯开裂的问题，两侧立耳的高度经过精准核算，刚好容纳LX-15D伺服的本体厚度，安装后伺服不会在U形槽内出现横向窜动，

　　同时立耳顶部的倒角处理，可避免装配时刮伤伺服外壳的塑料件。在实际应用场景中，这款支架可作为机械臂大臂与肩关节伺服的连接座，也可作为小臂关节处的伺服固定架，还能用于足式机器人的腿部关节伺服安装，甚至在小型自动化变位机构、舵机驱动的云台结构中，也可作为伺服的基础固定构件使用。安装边界方面，支架整体外轮廓尺寸适配LX-15D伺服的安装尺寸，底板宽度略大于伺服本体宽度，两侧立耳的间距与伺服两侧安装轴的间距完全匹配，安装后伺服输出轴的中心高度与立耳孔中心高度重合，不会出现偏心导致的转动卡滞问题，底板上的安装孔位间距符合常规小型铝型材、3D打印结构件的孔位排布规范，可直接与市面上常见的机器人搭建结构件兼容，无需重新打孔适配。

　　不同于通用型的平面安装板，这款U形支架自带两侧支撑结构，伺服安装后可获得两个方向的支撑限位，相比单侧固定的安装方式，抗扭转性能提升明显，在伺服带载摆动时，支架不会出现单侧变形导致的关节间隙变大问题，能有效提升关节运动的重复定位精度。支架的壁厚选择兼顾了轻量化与结构强度，在满足伺服额定扭矩输出时的支撑强度要求的前提下，尽可能减少了不必要的材料冗余，不会给机械臂等运动部件增加过多的额外负载，避免因支架过重导致伺服负载率过高、发热量大的问题。细节设计上，所有安装孔均做了沉头处理，螺丝锁紧后头部不会突出支架表面，避免与周边运动的结构件发生刮碰，腰型孔的长度设置在合理范围内，既保留了足够的调整余量，又不会因孔过长导致支架底板的结构强度下降，中心避让孔的边缘做了去毛刺处理，不会磨损伺服的出线外皮，降低线路破损短路的风险。在实际装配流程中，使用这款支架时可先将伺服放入U形槽内，对齐两侧立耳的孔位与伺服的安装轴孔，穿入铰接螺丝完成伺服与支架的铰接，再通过腰型孔调整伺服的前后位置，确保伺服输出齿轮与对接的传动件完全啮合，最后锁紧底板上的固定螺丝，将支架整体固定到对应的结构段上即可，整个过程无需额外的定制加工件，可大幅缩短小型机器人结构的装配周期，也方便后期维护时的伺服拆卸更换。
