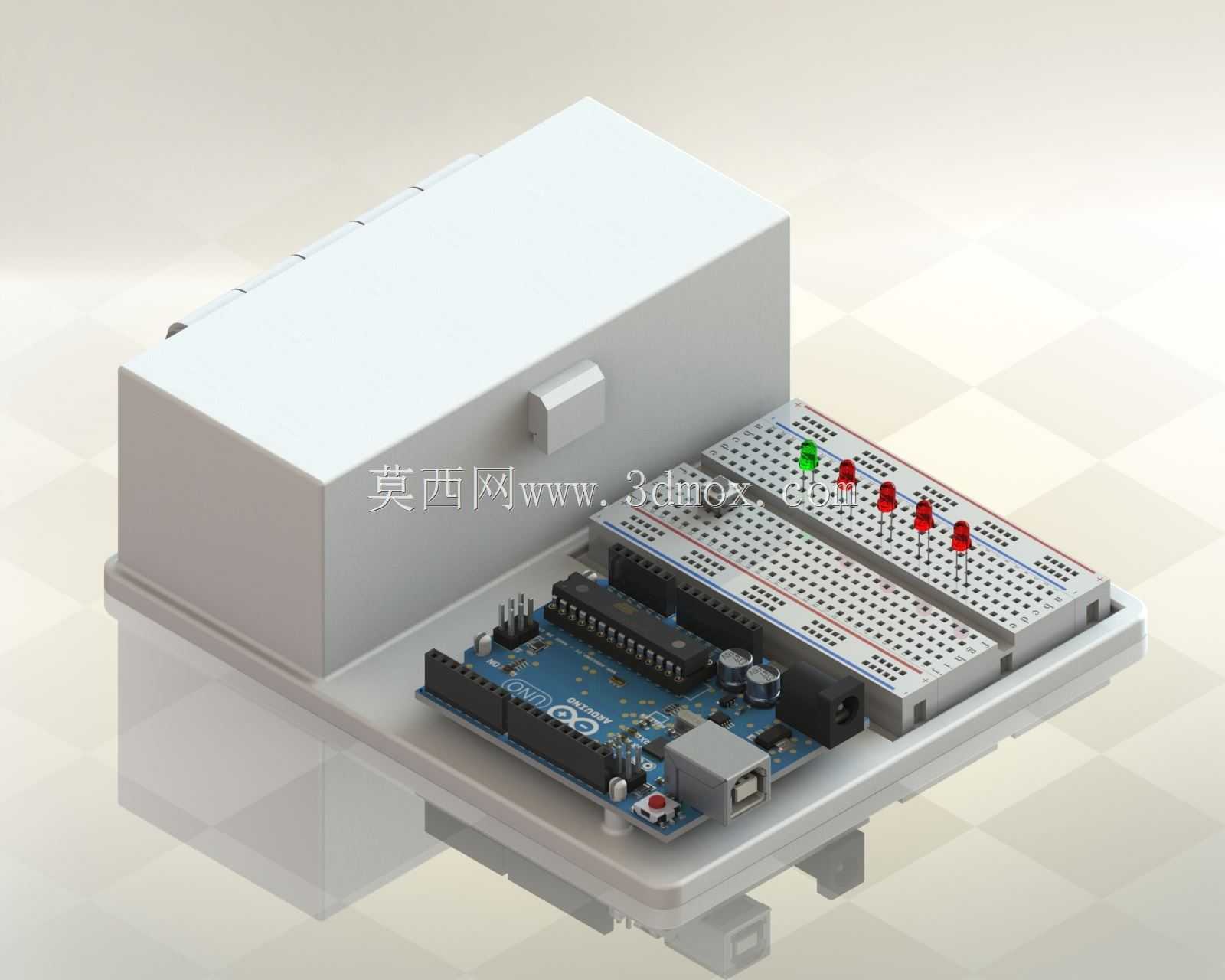

这款承载结构的设计初衷,是解决嵌入式开发场景下Arduino UNO开发板及配套零散元件的规整收纳问题,日常做原型验证时,开发板、跳线、LED、按键开关这类小元件经常散放在工作台面,不仅容易丢失,接线调试时也容易因为磕碰造成引脚弯折、接线松脱,带凸耳的托盘结构刚好能把核心开发板的放置区域做限位,同时预留出独立的隔间存放配套小型组件,让桌面调试场景的物料排布更有序。

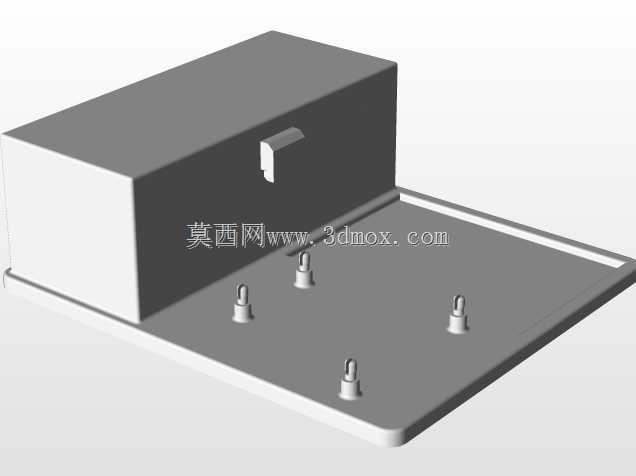

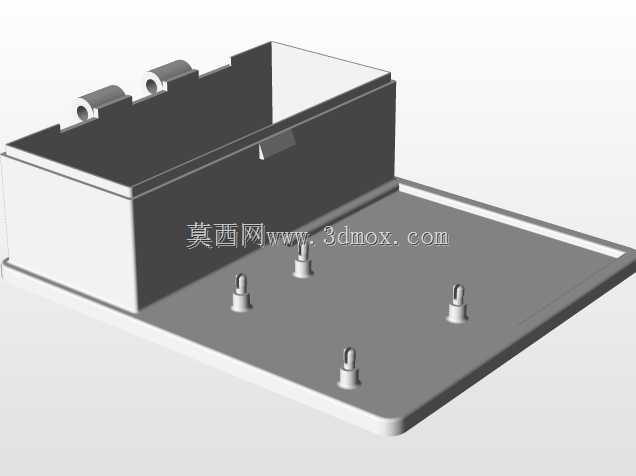

从结构设计逻辑来看,托盘整体采用分体铰接的开合形式,没有采用一体化的盒盖结构,而是给铰链配置了独立主轴,相比一体成型的活页结构,独立主轴的铰接位置转动阻尼更均匀,长期开合使用也不会出现塑料疲劳断裂的问题,开合角度可以根据调试需求自由停在合适位置,不需要额外配置支撑结构。托盘底座上设置的四个定位柱,位置完全匹配Arduino UNO开发板的四个安装孔位,安装时不需要额外做固定件,直接将开发板对准定位柱放置即可,不会出现横向滑移,定位柱的高度做了限制,刚好能卡住开发板的PCB厚度,不会顶到板载的排针与元件,避免造成引脚短路或者元件刮损。

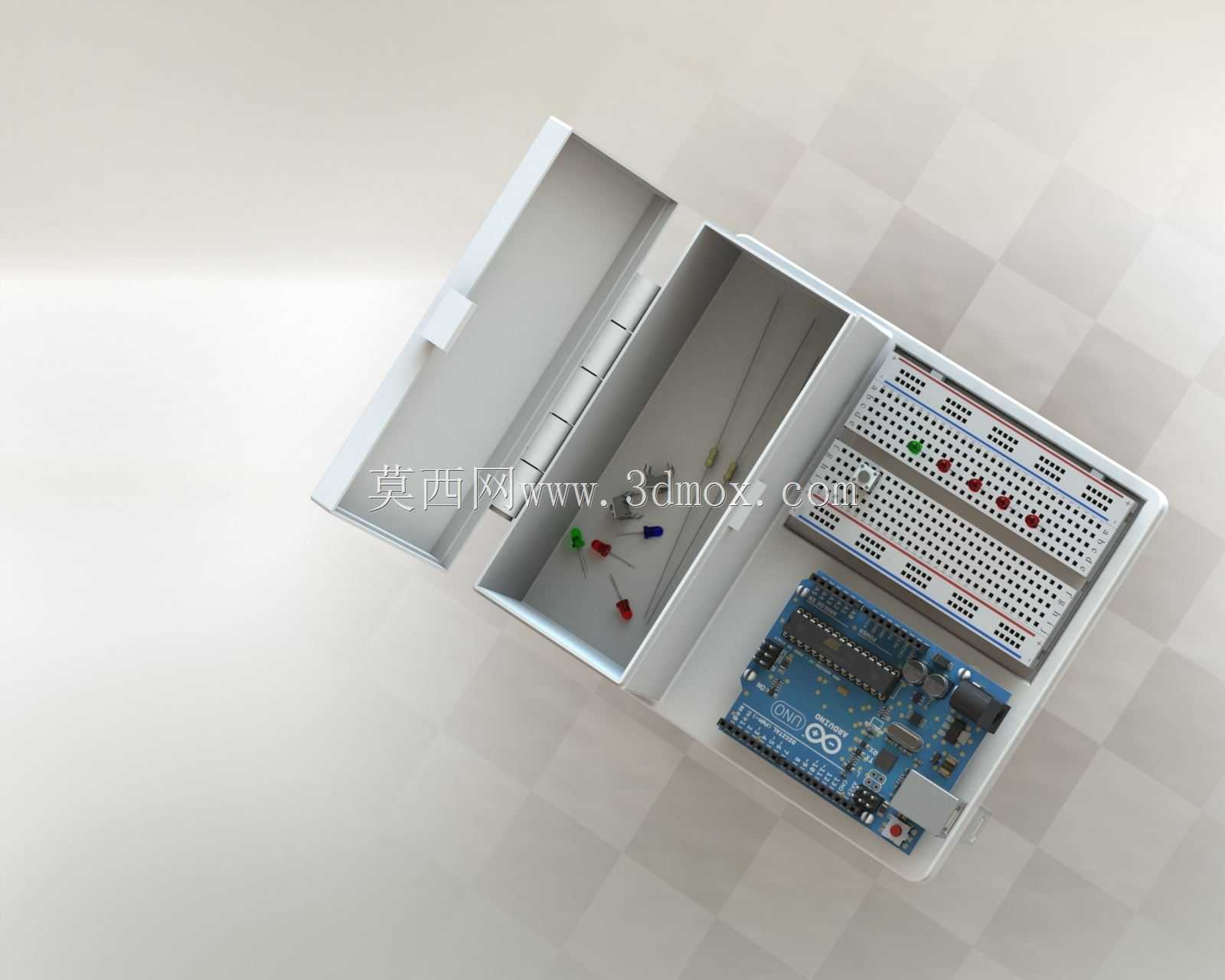

侧边的凸耳结构并非装饰设计,一方面凸耳上预留了安装孔,可以直接用螺丝将整个托盘固定在试验台架、设备外壳内壁或者小型移动机器人的承载平台上,不需要额外做转接支架;另一方面凸耳的突出位置刚好可以作为手持受力点,移动整个开发组件时不需要直接触碰PCB板,避免手上的静电打坏板载芯片。托盘内部除了核心的开发板放置区,还分隔出了多个尺寸不同的小隔间,分别用来放置常用的直插LED、轻触开关、小型电位器、跳线帽这类零散元件,隔间的侧壁高度做了差异化设计,拿取元件时不会被相邻隔间的侧壁遮挡,同时也能避免托盘倾斜时不同隔间的元件混到一起。
考虑到个人开发者的加工条件,整个结构的壁厚做了均匀化处理,所有转角位置都做了R2以上的圆角过渡,没有尖锐的直角结构,既避免了3D打印时出现应力集中导致的翘边问题,也能防止日常拿取时被锐边划伤。所有配合位置都预留了0.2mm的打印间隙,不需要做二次打磨就能顺利装配,铰接位置的主轴孔位公差控制在合理范围,打印完成后直接穿入标准直径的金属轴或者打印轴就能实现顺畅转动,不需要额外做铰孔处理。
从安装边界来看,托盘整体的长宽尺寸刚好覆盖Arduino UNO开发板的外轮廓,向外延伸的凸耳没有超出常规小型试验装置的安装空间,不管是放在桌面做静态调试,还是固定在移动小车、小型机械装置上做机载控制,都不会和周边的舵机、传感器、电池等部件产生空间干涉。底座的平面度做了针对性设计,打印完成后底面不需要做磨平处理就能平稳放置在工作台面,不会出现晃动。托盘的盒盖闭合后和底座之间预留了足够的内部空间,不会压到开发板上插好的杜邦线,临时收纳时不需要拔掉外接接线,下次打开就能直接继续调试,省去了重复接线的时间。
在实际使用场景中,这款托盘既可以作为桌面开发的固定收纳座,也可以作为小型嵌入式装置的外壳承载结构,不需要额外设计控制板的安装支架,直接将托盘固定在设备内部即可,开发板的定位、元件的收纳都能一步完成。针对3D打印的工艺特性,整个结构没有设计大角度的悬空面,所有悬空位置都添加了自支撑角度,打印时不需要添加额外的支撑材料,既节省打印耗材,也省去了后期拆除支撑、打磨支撑面的工序,个人用户用普通的FDM打印机就能直接加工出可用的成品。
