经典款汽车燃油滤清装置结构设计

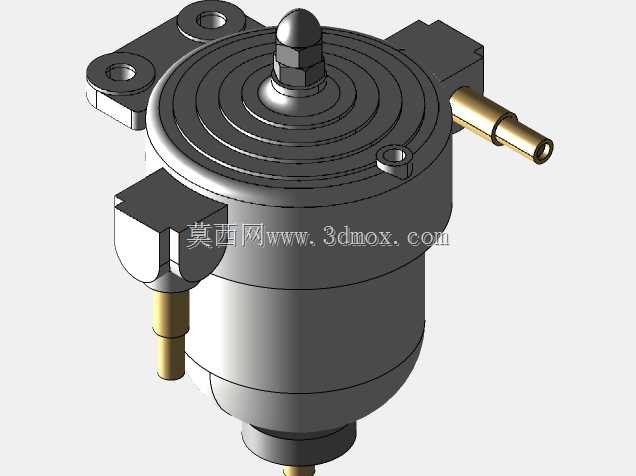

　　同时也能减少杂质对高压油泵柱塞副的磨损，稳定燃油供给系统的工作压力。从结构设计思路来看，该装置采用上盖与下壳分体式的装配结构，顶部设置带密封结构的锁紧螺母，拆解后即可更换内部的过滤滤芯，无需整体更换总成；上盖两侧延伸出带安装孔的固定支耳，两个安装孔的孔位间距、孔径尺寸经过适配性设计，能够直接兼容多数老式乘用车、改装车型的车架安装位，支耳与壳体一体成型，保证安装后的结构强度，能够承受车辆行驶过程中的振动冲击，避免长期使用后出现固定位断裂、壳体移位的问题。壳体侧面设置两个错位布置的金属管路接头，分别作为燃油的进油口与出油口，接头采用阶梯式的宝塔结构设计，能够适配不同内径的耐油橡胶燃油管，装配时通过卡箍锁紧即可实现可靠密封，避免燃油渗漏；在汽车燃油供给系统的改装与原厂配套场景中，燃油滤清器的性能直接决定了喷油嘴、高压油泵等精密部件的使用寿命，这款Malpassi Filter King结构的燃油滤清装置，是面向民用乘用车、改装性能车油路净化需求开发的核心部件，区别于一次性纸质滤芯的民用原厂滤清器，该结构采用可拆解的金属壳体设计，能够支持滤芯的重复更换与壳体的长期复用，在复古车改装、赛事用车油路升级场景中有着极高的应用普及率。从实际使用场景来看，这类滤清器通常串联在燃油泵与喷油轨之间的供油管路中，承担燃油进入喷射系统前的最后一道杂质过滤职能，能够拦截燃油中携带的金属碎屑、橡胶管路析出颗粒、加注过程混入的沙尘等硬质杂质，避免杂质刮伤喷油嘴针阀、堵塞喷油孔，

　　两个接头的错位布置能够让燃油进入壳体后形成旋流路径，延长燃油在过滤腔体内的停留时间，提升杂质拦截的效率，同时避免燃油直吹滤芯局部造成的滤芯过早堵塞，延长滤芯的更换周期。顶部的球形凸起结构为调压组件的安装位，集成了燃油压力调节的相关结构，能够在过滤燃油的同时稳定供油管路的压力，避免燃油泵输出压力波动对喷油量造成影响，这也是该款滤清器区别于普通直通式燃油滤的核心特性，将过滤与调压功能集成在同一壳体内，能够减少油路中的接头数量，降低渗漏风险，同时简化改装场景下的油路布置，减少管路占用的发动机舱空间。从安装边界来看，该滤清器的整体径向尺寸控制在适配多数车型发动机舱安装空间的范围内，底部为圆弧收窄的储污腔结构，能够沉淀拦截下来的较重杂质，

　　避免杂质随着燃油流动再次附着在滤芯表面；壳体采用金属材质加工，具备足够的结构强度，能够承受燃油供给系统的常规工作压力，同时耐燃油腐蚀性能优异，能够长期在汽油、乙醇汽油等常见车用燃油介质环境下工作，不会出现壳体溶胀、密封件老化失效的问题。在建模过程中，需要重点关注几个配合面的尺寸精度：一是上盖与下壳的配合止口尺寸，直接影响装配后的密封性能，止口处需要预留密封件的安装槽位，保证密封件压缩量处于合理区间，既不会因为压缩量过大造成密封件过早老化，也不会因为压缩量不足出现燃油渗漏；二是侧面油管接头的外径尺寸公差，需要与常用燃油软管的内径公差匹配，保证装配后的抱紧力满足使用要求；三是顶部锁紧螺母的螺纹规格，需要与调压组件的螺纹匹配，

　　同时保证螺纹处的密封性能，避免燃油从螺纹间隙渗出。另外，安装支耳的安装孔需要设计足够的倒角，避免装配时螺栓刮伤安装孔表面，同时支耳的厚度需要满足强度要求，在承受螺栓锁紧力与车辆振动载荷的情况下不会出现变形。对于结构设计从业者而言，这类集成式燃油部件的建模需要兼顾功能实现与装配工艺性，所有的圆角、拔模角度都要适配金属压铸或者机加工的工艺要求，避免出现无法加工的尖角、薄壁结构，同时要考虑后期维护的便利性，拆解更换滤芯的操作不需要复杂的专用工具，徒手配合普通扳手即可完成，降低用户的维护成本。在实际选型应用中，这类滤清器的流量参数需要匹配发动机的功率需求，大马力改装车型需要选择对应流量规格的滤芯，避免出现供油阻力过大、高速工况下燃油供给不足的问题；安装位置需要避开发动机的高温排气部件，同时要保证管路走向顺畅，避免出现油管弯折造成的供油不畅，安装时要注意燃油流向与壳体上的标识一致，避免反向安装造成过滤功能失效。
