MERV13级20x20x1英寸板式空气过滤芯

　　这款板式空气过滤构件主要适配商用通风系统、家用中央空调回风段、小型新风净化机组以及DIY自制空气净化设备的进气过滤环节，在实际工程应用中，这类MERV13等级的过滤件可以有效拦截空气中1-10μm的颗粒物，包括花粉、扬尘、霉菌孢子、细尘碎屑以及部分附着在颗粒物上的过敏原，是通风净化链路里最常用的初级到中级过滤单元。从实际使用场景来看，这类尺寸的板式滤板常被用于住宅全屋新风系统的预过滤段、小型办公区域的吊顶空调回风箱、工业控制柜的通风散热进气口，还有不少手工制作空气净化装置的爱好者会选用该规格滤板搭配离心风机搭建自制净化设备，适配场景覆盖民用、小型商用以及部分工业设备的通风防护需求。

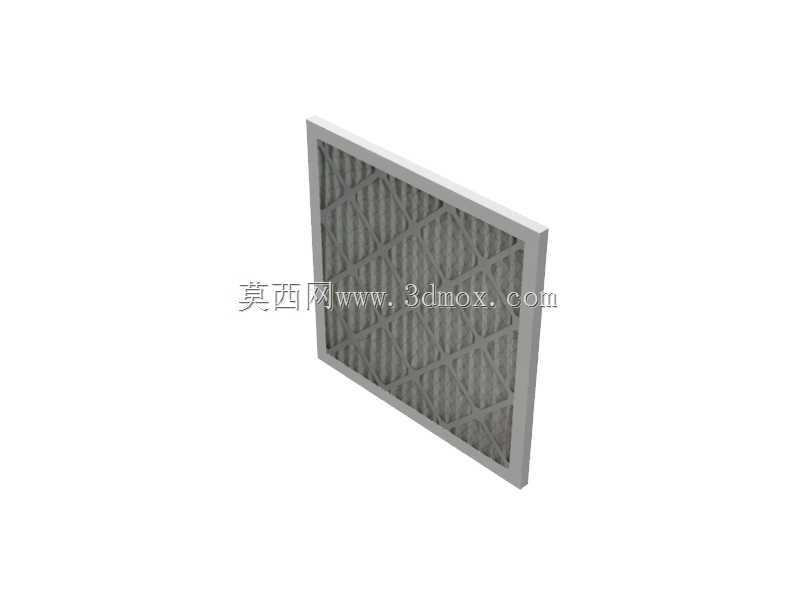

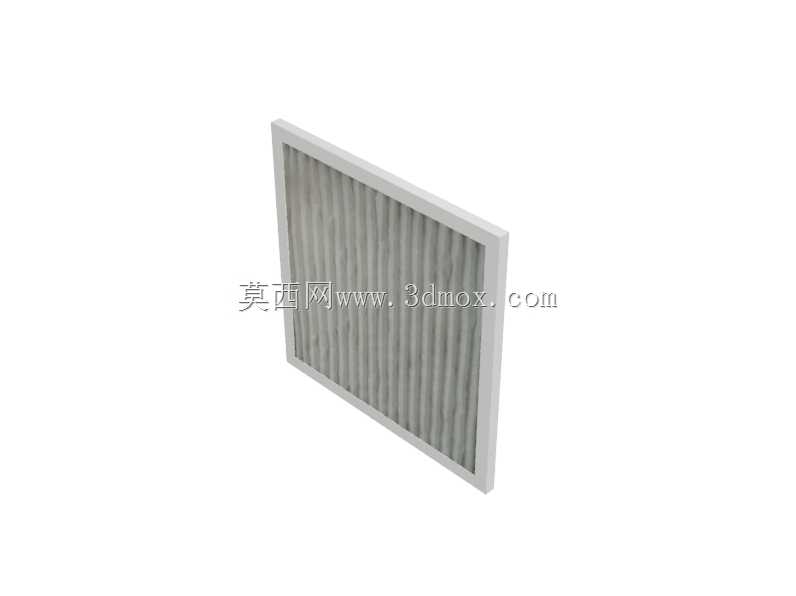

　　在功能特性上，该滤板采用折叠式滤材填充结构，外框为硬质纸框围合，滤材通过打折工艺增大有效通风过滤面积，在保证过滤效率的同时尽可能降低风阻，避免通风系统因为滤件阻力过大出现风量衰减、风机负载过高的问题。需要注意的是，实际生产过程中纸框的裁切、滤材的折叠封装都会存在合理的制造公差，所以在做安装位结构设计时，不能完全按照标称尺寸做零间隙配合，需要预留1-2mm的安装余量，避免因为滤件尺寸偏差导致安装卡滞或者密封不严出现漏风的情况。滤材表面的贴附纹理是按照实际成品滤板的表面形态还原的，褶皱的间距、深度都参考了市售同规格成品的实际参数，在做装配仿真或者渲染出图时，可以直接还原真实滤板的外观质感。

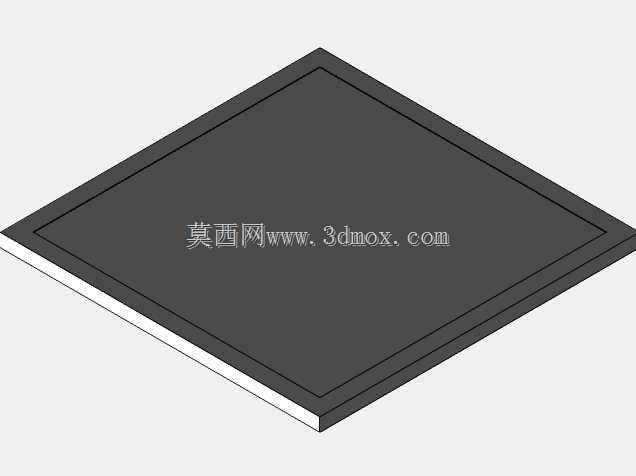

　　从设计思路上，建模时首先确定了20x20x1英寸的外轮廓边界，也就是公制尺寸下508mm×508mm×25.4mm的整体安装尺寸，先搭建纸框的围合结构，纸框的边框宽度参考实际产品做了15mm的宽度设计，保证滤板整体有足够的结构强度，在安装抽取过程中不会出现边框弯折变形的问题。滤材部分按照实际折叠密度做了等距褶皱排布，褶皱的起伏高度控制在20mm左右，预留出纸框两侧的压合固定边，还原滤材被纸框压合固定的实际装配关系。建模过程中没有做过度的工艺细节简化，滤材表面的纤维纹理、褶皱的自然弧度都做了对应还原，避免模型过于规整和实际产品形态脱节。

　　在安装边界设计上，这类板式滤板通常采用侧插式安装结构，对应的安装插槽内净尺寸需要比滤板的外形尺寸大2mm左右，插槽深度要覆盖滤板的插入方向尺寸，同时在插槽周边要设计密封海绵的贴附位，保证滤板安装完成后边缘不会出现旁通漏风的问题，否则未经过滤的空气会从缝隙直接通过，大幅降低过滤效率。如果是用于DIY净化设备的搭建，安装时要注意滤板的迎风面方向，通常滤材褶皱的开口方向要和气流方向垂直，保证气流可以均匀穿过滤材整个截面，避免局部风速过高导致滤材过早积尘堵塞，缩短滤件的更换周期。在做配套结构设计时，还要考虑滤板更换的操作空间，预留出足够的抽取距离，避免后期维护更换滤板时需要拆解周边其他构件，提升设备的维护便利性。

　　另外在实际选型应用中，MERV13等级的过滤效率已经可以满足绝大多数民用和普通商用场景的空气净化需求，相比更高等级的HEPA滤材，它的风阻更低，不需要搭配高静压的风机就可以获得足够的通风量，同时更换成本也更低，适合作为通风系统的第一级或者第二级过滤单元使用，后续如果需要更高的过滤等级，可以在该滤板的后端叠加更高效率的滤件，形成梯度过滤结构，既可以保证过滤效果，也能延长后端高效滤件的使用寿命，降低整体的维护成本。建模时还原的滤板形态可以直接用于通风设备的结构装配校验，检查安装位的尺寸匹配度，也可以用于产品展示的渲染输出，直观呈现滤板在设备中的装配位置和形态。
