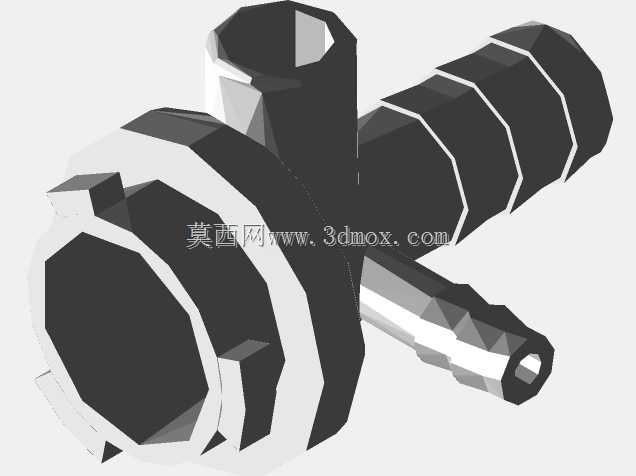

3M卡口倒钩式管路连接适配接头

　　在呼吸防护、流体过滤测试、小型气路传输系统的搭建过程中，不同接口标准的部件转接一直是现场调试、测试台搭建时容易出现漏点、安装错位的环节，这款适配接头正是针对3M标准卡口接口与倒钩式软管接口的转接需求设计，解决了标准卡口部件与普通柔性管路无法直接对接的痛点。从实际应用场景来看，这类接头最常出现在过滤效率测试台的气路搭建环节，测试人员需要将标准3M规格的过滤元件卡口端与测试气路的柔性软管连接，既要保证连接后的气密性，又要满足快速装拆的测试需求，避免每次更换测试样件时都要进行复杂的管路紧固操作。

　　从功能特性上看，接头的卡口端完全匹配3M标准卡口的卡扣行程与密封面尺寸，安装时只需将卡口对准过滤元件的对应卡槽，旋转到位即可实现卡扣锁合，密封面的贴合度可以满足常规测试工况下的气压要求，不会出现测试过程中漏气导致的测试数据偏差。另一端的倒钩结构采用多段式阶梯倒刺设计，不同直径的倒刺可以适配不同内径的柔性软管，从常用的6mm到12mm内径的硅胶管、PVC软管都可以通过推装实现可靠连接，倒刺的倾斜角度经过反复验证，既可以保证软管推入时的顺畅度，又能在管路充压时形成反向锁止，避免气压波动导致软管脱开，不需要额外加装喉箍即可满足低压气路的连接固定需求。

　　设计过程中首先要确定卡口端的核心尺寸基准，3M标准卡口的卡槽分布角度、卡扣凸台的高度与深度、密封端面的下沉量都需要严格匹配对应规格过滤元件的接口尺寸，一旦尺寸出现偏差，就会出现安装后卡合不到位、密封面压合过紧导致元件损坏或者压合过松出现漏气的问题。接头主体的流道采用等径过渡设计，卡口端的通径与倒钩端的通径保持一致，避免流道突变造成的气阻增大，影响测试过程中的气流稳定性，这对于过滤效率测试这类对气流流速、压力稳定性要求较高的场景尤为重要，如果流道存在缩径或者台阶，会导致测试段的气流参数偏离标准要求，最终得到的过滤效率数据就会存在系统误差。

　　从安装边界来看，接头卡口端的最大外径控制在标准卡口的常规尺寸范围内，安装时不需要额外的操作空间，和原装卡口配件的安装空间要求完全一致，不需要对测试台的安装位进行额外改造。倒钩端的总长度经过优化，预留了足够的软管插入深度，同时不会因为长度过长导致管路弯折时接头处出现应力集中，接头侧方预留的小型旁通倒钩接口，可以满足测试过程中接取压力检测管、旁路采样管的需求，不需要在主气路上额外加装三通接头，简化了测试气路的连接结构，减少了潜在的漏气点。

　　在结构强度方面，接头整体采用一体化结构设计，没有拼接焊缝或者粘接部位，避免了长期使用过程中接缝处出现开裂、泄漏的问题，壁厚的设计兼顾了结构强度与内部流道空间，在常规的0-1bar工作压力下不会出现变形，卡口部位的锁合凸台做了圆角过渡处理，反复装拆也不会出现凸台磨损、卡扣失效的问题，能够满足测试场景下频繁更换过滤元件的使用需求。旁通接口的位置设置在接头主体的侧上方，和主气路流道呈45度夹角，既可以保证旁通采样或者测压时的气流稳定性，又不会因为旁通管路的连接影响主路软管的安装与排布，旁通接口同样采用小规格倒钩设计，可以适配小直径的采样软管，连接方式和主路倒钩端一致，装拆便捷。

　　实际使用过程中，这类适配接头不需要复杂的安装工具，徒手即可完成与过滤元件、软管的连接，对于需要频繁更换测试样件的过滤效率测试场景，可以大幅缩短气路连接的准备时间，同时减少因为连接操作不规范导致的测试故障。和普通的直插式接头相比，卡口锁合结构的抗扭转性能更好，即使在使用过程中不小心触碰管路，也不会出现接头和过滤元件脱开的情况，连接可靠性远高于简易的插接结构。倒钩表面做了光滑的圆角处理，推入软管时不会割伤软管内壁，避免软管碎屑进入气路污染测试回路或者过滤元件，长期使用也不会因为倒钩的锐边导致软管出现裂纹、漏气的问题。
