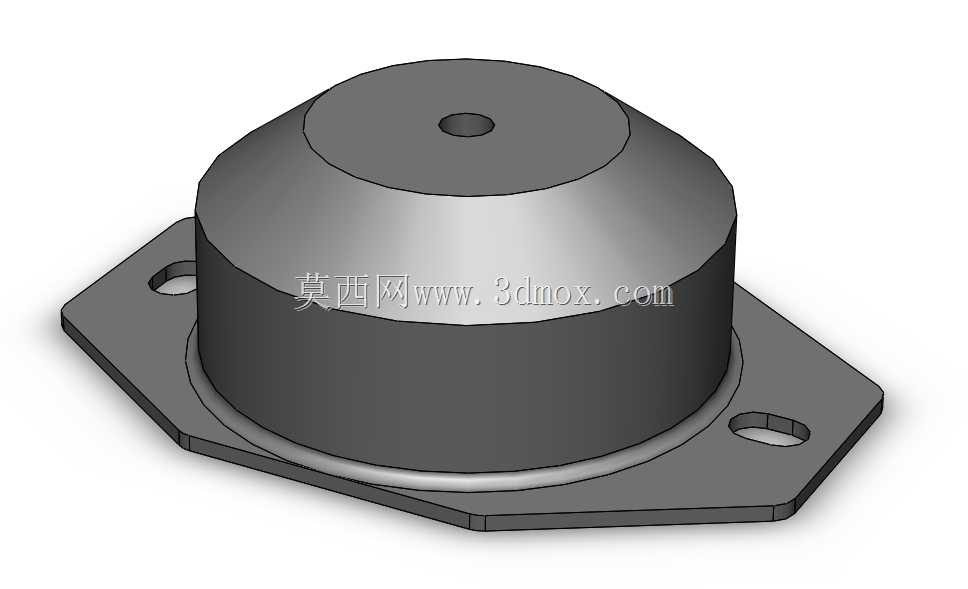

M8规格12mm高度法兰式圆柱固定支座

　　在户外通讯基站、车载电子设备舱、工业测控机柜这类存在持续振动的安装场景里，支撑件的选型直接决定了上部器件的连接可靠性与运行寿命，这款带菱形法兰底座的圆柱固定支座，正是针对这类需要定高支撑、同时兼顾安装便捷性的场景设计的支撑构件。从实际安装边界来看，支座整体支撑高度为12mm，上部采用M8规格的螺纹连接接口，能够直接匹配绝大多数中小型通讯模块、传感单元、小型天线的安装螺孔规格，不需要额外加装转接件就能完成上部器件的锁紧固定，减少了装配环节的零件数量，也降低了多零件堆叠带来的连接松动风险。底座采用菱形切边的法兰结构，两个安装孔分布在法兰的对角位置，其中一个为圆孔设计，另一个为长圆孔，这种孔位搭配在现场安装时容错率更高，

　　当安装面的预加工孔位存在小范围位置偏差时，长圆孔可以吸收尺寸误差，不需要重新扩孔或者调整安装基面，就能快速完成支座的固定，尤其适合现场改装、应急加装这类没有高精度定位工装的作业场景。从功能特性上看，支座主体为圆柱型结构，上部做了锥面过渡收窄，既减少了上部多余的结构重量，也能避免安装时棱角刮擦上部器件的外壳或连接线束；法兰与圆柱主体的衔接位置做了圆角过渡，避免应力集中，在承受持续振动载荷时，不会因为直角位置的应力累积出现焊缝开裂或者结构断裂的问题。设计过程中，首先考虑的是安装空间的适配性，12mm的固定高度刚好能让上部器件与安装基面之间留出足够的走线空间，通讯类器件的射频连接线、供电线缆可以从支座侧面的空隙完成布线，

　　不会被支座挤压造成线缆绝缘层破损，同时这个高度也能避免上部器件直接贴合金属安装基面，减少基面的振动直接传递到器件本体，起到一定的被动隔振作用。在材质匹配上，这类支座通常采用金属一体成型或者金属嵌件外包阻尼材料的结构，金属部分保证螺纹连接的强度与长期使用的尺寸稳定性，阻尼层则可以进一步吸收安装基面传递的振动能量，对于车载GNSS天线、小型通讯射频模块这类对振动敏感的器件来说，这种定高支座既能够提供稳定的支撑定位，又能缓冲路面颠簸、设备运行带来的振动冲击，避免器件内部的精密焊点因为长期振动出现虚接脱落。实际选型时需要注意，这款支座的承载上限匹配M8螺纹的常规锁紧力，适合支撑重量在5kg以内的小型器件，安装时法兰面需要与安装基面完全贴合，

　　避免出现单侧悬空的情况，否则长期受力会导致法兰变形，影响上部器件的安装垂直度；两个安装孔的紧固件锁紧时需要采用对角交替锁紧的方式，保证法兰面受力均匀，不会因为单侧锁紧力过大导致支座倾斜。从三维建模的角度来看，构建这个模型时需要重点关注几个关键尺寸的公差匹配：上部M8螺纹的中径公差需要符合普通内螺纹的精度要求，保证与上部器件的外螺纹能够顺畅旋合，不会出现卡滞或者间隙过大的问题；法兰上的安装孔中心距需要严格控制，尤其是长圆孔的长度方向需要与两个安装孔的中心连线保持一致，才能发挥误差补偿的作用；圆柱主体与法兰的同轴度需要控制在合理范围内，避免上部器件安装后出现偏斜，影响信号发射角度或者传感检测精度。在通讯设备集成、车载电子改装、工业传感点位布设这类项目里，这类定高固定支座属于非常基础但用量不小的标准支撑件，不需要针对每个项目单独设计支撑结构，直接选用对应高度与螺纹规格的成品支座，就能快速完成器件的安装固定，大幅缩短项目的装配周期，也能降低非标支撑件的加工成本与设计风险。
