北阳UTM30LX二维激光扫描传感装置

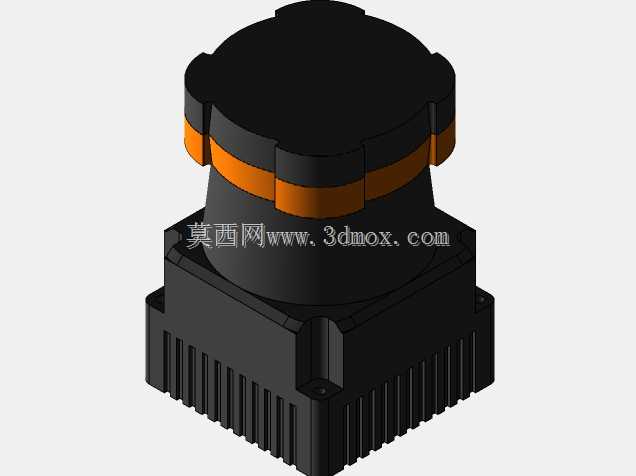

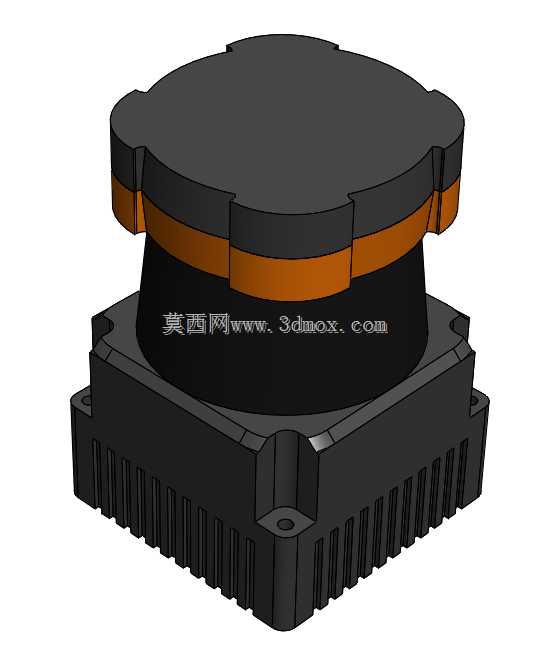

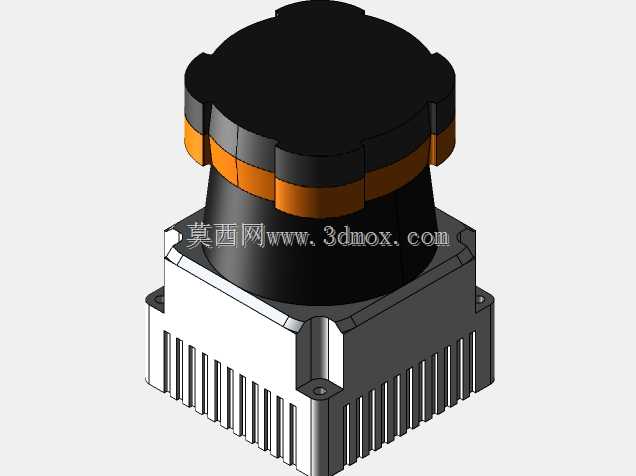

这款二维激光扫描装置常被部署在AGV小车的导航避障环节，也可在自动化产线的区域入侵检测、物流分拣的轮廓识别场景中承担核心感知任务，不少服务机器人的自主定位导航模块也会选用同规格器件作为环境感知入口。从结构设计来看，整机采用分层式堆叠布局，底部为带散热鳍片的安装基座，基座四角预留了沉头安装孔位，可直接通过M3规格螺丝固定在设备安装平面上，安装面的平面度要求控制在0.1mm以内，避免基座受力变形影响内部光学组件的同轴度。中部为核心的光学扫描腔体，环绕腔体的橙色环带为激光出射窗口，窗口采用高透耐磨的PC材质，既可以阻挡车间环境中的粉尘、切削液飞溅侵入内部光路，又能保证905nm波长激光的透过率满足测距精度要求，窗口的安装缝隙做了迷宫式密封处理，可适应多数工业现场的多尘工况。顶部为信号处理与驱动电路舱，舱体外壳做了多段式切边设计，并非规则圆柱结构，这种设计一方面可以减少整机占用的回转空间，避免扫描头转动时与周边结构件产生干涉，另一方面也能在外壳上预留定位标识，方便现场安装时快速对齐扫描零位方向。在实际选型适配时，需要注意该装置的扫描范围为270度扇形区域，安装时要保证扫描平面距离安装基准面的高度符合设计要求，避免基座自身结构遮挡扫描视场，底部的散热鳍片方向建议顺着设备内部的散热风道走向，可有效降低长时间连续工作时的核心器件温升，保证测距稳定性。从建模细节来看，模型还原了整机的所有安装接口与外形边界，包括基座上的定位凸台、出线口的避让槽、顶部舱体的卡扣结构，可直接用于设备整体装配的干涉检查，也能作为安装支架设计时的尺寸参照，建模时对光学窗口的装配公差、安装孔的位置度都做了贴合实物的还原，能满足结构设计阶段的选型校核需求。
