诺瓦泰高精度GNSS卫星导航天线结构

　　在测绘勘探、精准农业、自动驾驶、港口机械调度、无人机航测这类需要厘米级定位精度的场景里，GNSS接收天线的结构可靠性直接决定整套定位系统的工作稳定性，这款圆形GNSS天线的结构设计，完全围绕户外长期服役的工况需求展开。从实际使用场景来看，这类天线大多安装在作业车辆车顶、测绘基准站立杆顶端、农机驾驶室顶部、无人机机腹上方，长期暴露在日晒雨淋、高低温交变、强风载荷的户外环境中，因此整体采用低剖面圆盘式外形，最大程度降低风阻系数，避免高速移动或者强风天气下天线出现晃动偏移，保证信号接收相位中心的稳定性。

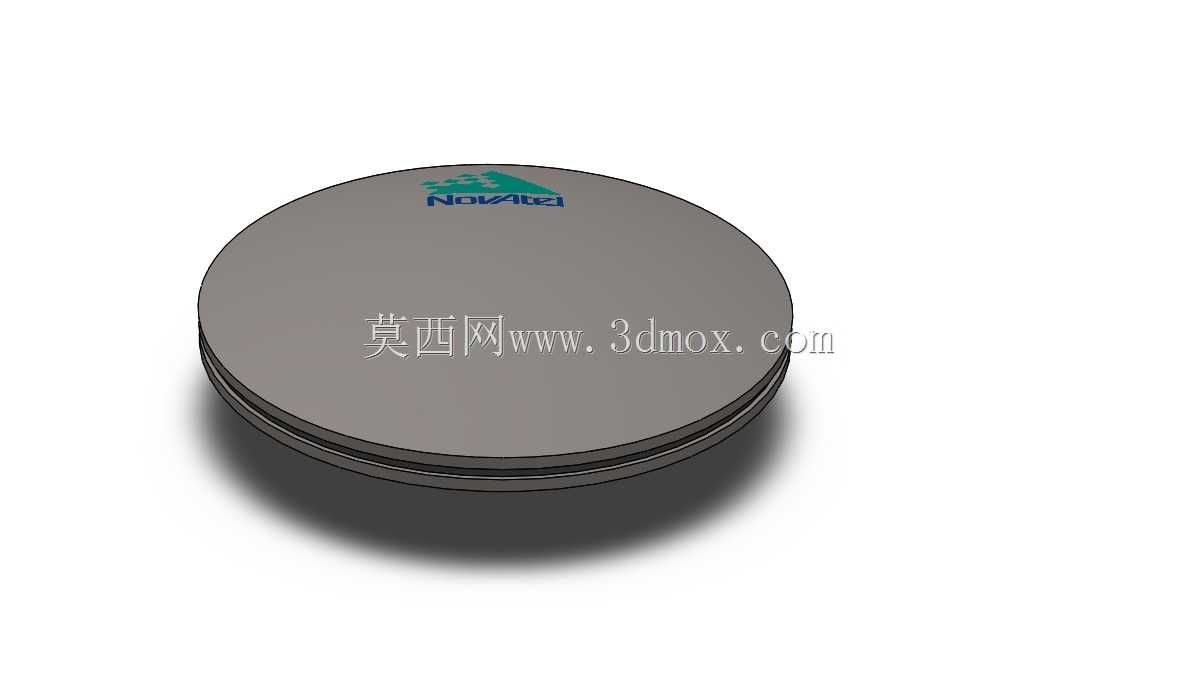

　　从结构设计思路上，这款天线没有做多余的异形凸起，整体轮廓为正圆形薄饼状，顶面平整光滑，印刷有品牌标识区域，外壳采用上下扣合的分层结构，接缝处做了内凹止口设计，既可以避免雨水直接顺着接缝渗入内部射频电路，也能在装配时快速定位上下壳体的配合位置，减少装配公差累积。天线外壳的边缘做了小圆弧过渡，没有尖锐棱角，一方面可以降低户外积灰积水的概率，另一方面也能避免安装维护时划伤操作人员。

　　在安装边界的设计考量上，这款天线的底部预留了标准安装接口的拓展空间，常规使用时可以适配行业通用的5/8英寸测绘立杆安装螺纹，也可以根据不同载体的安装需求，拓展磁吸底座、法兰安装盘、胶粘固定底座等不同安装形式，不需要改动天线主体的外壳结构，只需要在底部预留的安装区域做适配即可。天线的整体厚度控制在较低范围，安装在车辆顶部时不会超出车辆限高要求，也不会因为突出过多被路边障碍物剐蹭。

　　从功能特性的结构匹配来看，天线内部的陶瓷介质接收天线板需要保持水平放置，才能保证对天信号接收的增益均匀性，因此壳体内部设计了一圈环形的定位凸台，刚好卡住内部天线板的边缘，避免车辆颠簸、设备振动时天线板出现移位，导致相位中心偏移影响定位精度。上下壳体的配合处预留了密封胶圈的安装槽，装配时压入三元乙丙密封胶圈，可以达到IP67级别的防护能力，满足暴雨、扬尘、凝露等恶劣户外工况的使用要求，不需要额外加装防雨外罩。

　　在实际选型适配时，这类GNSS天线需要和不同品牌的GNSS接收机匹配，因此壳体侧面预留了射频接头的出线位置，可以根据需求适配TNC、N型、SMA等不同类型的射频连接器，出线位置做了防水格兰头的安装结构，避免线缆拉扯时接头松动，同时防止雨水顺着线缆缝隙进入壳体内部。天线的外壳材料选用耐候性工程塑料，添加抗紫外线成分，长期在户外暴晒不会出现脆化、变色、开裂的问题，材料本身的介电常数经过选型匹配，不会对GNSS信号的接收造成衰减，保证L1、L2、L5等多个频段的卫星信号都能稳定被内部接收单元捕获。

　　很多现场安装的场景里，作业人员不会特意区分天线的安装方向，正圆形的外形设计刚好规避了安装方向的要求，不需要对准正北或者特定方向，任意角度安装都不会影响信号接收效果，降低现场安装的调试难度。壳体底部的内部空间预留了滤波放大电路的安装位置，可以根据不同的性能需求，内置低噪声放大电路，补偿射频线缆传输过程中的信号损耗，适配不同长度的馈线安装需求，不需要在外部额外加装信号放大器，简化整套系统的布线结构。

　　针对低温积雪、冰冻的使用场景，天线顶面的平整设计可以让积雪自然滑落，不会在表面积存形成信号遮挡，圆弧过渡的边缘也不会出现冰凌挂接的问题，避免额外的载荷拉扯安装底座。在振动工况的适配方面，壳体内部的所有结构件都做了限位设计，电路板和天线单元之间采用软质缓冲垫隔开，避免长期振动导致元器件脱焊或者天线板开裂，满足工程机械、矿山车辆这类强振动载体的安装使用要求。
