不锈钢卡扣式绳索菱形套圈防护网结构

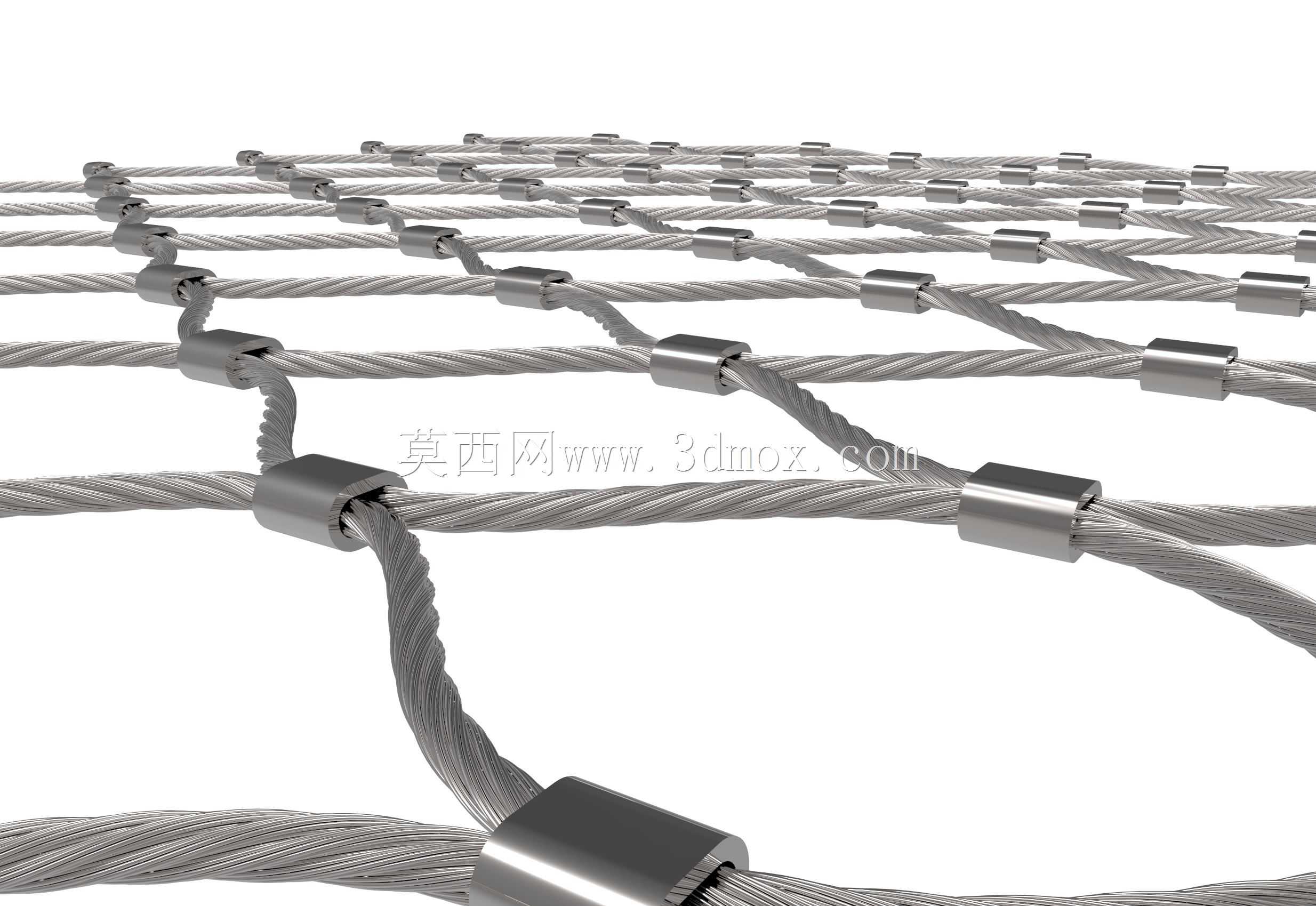

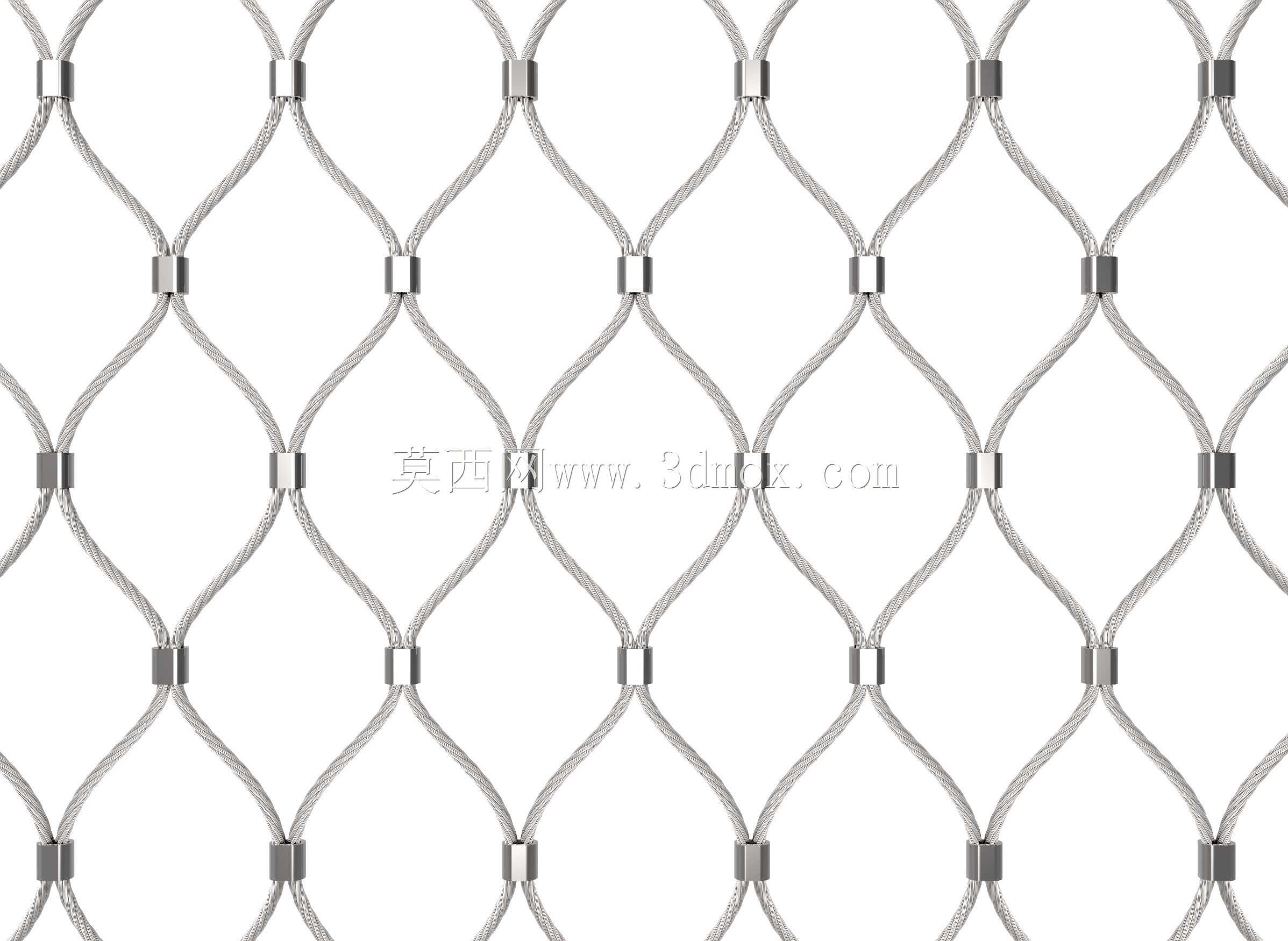

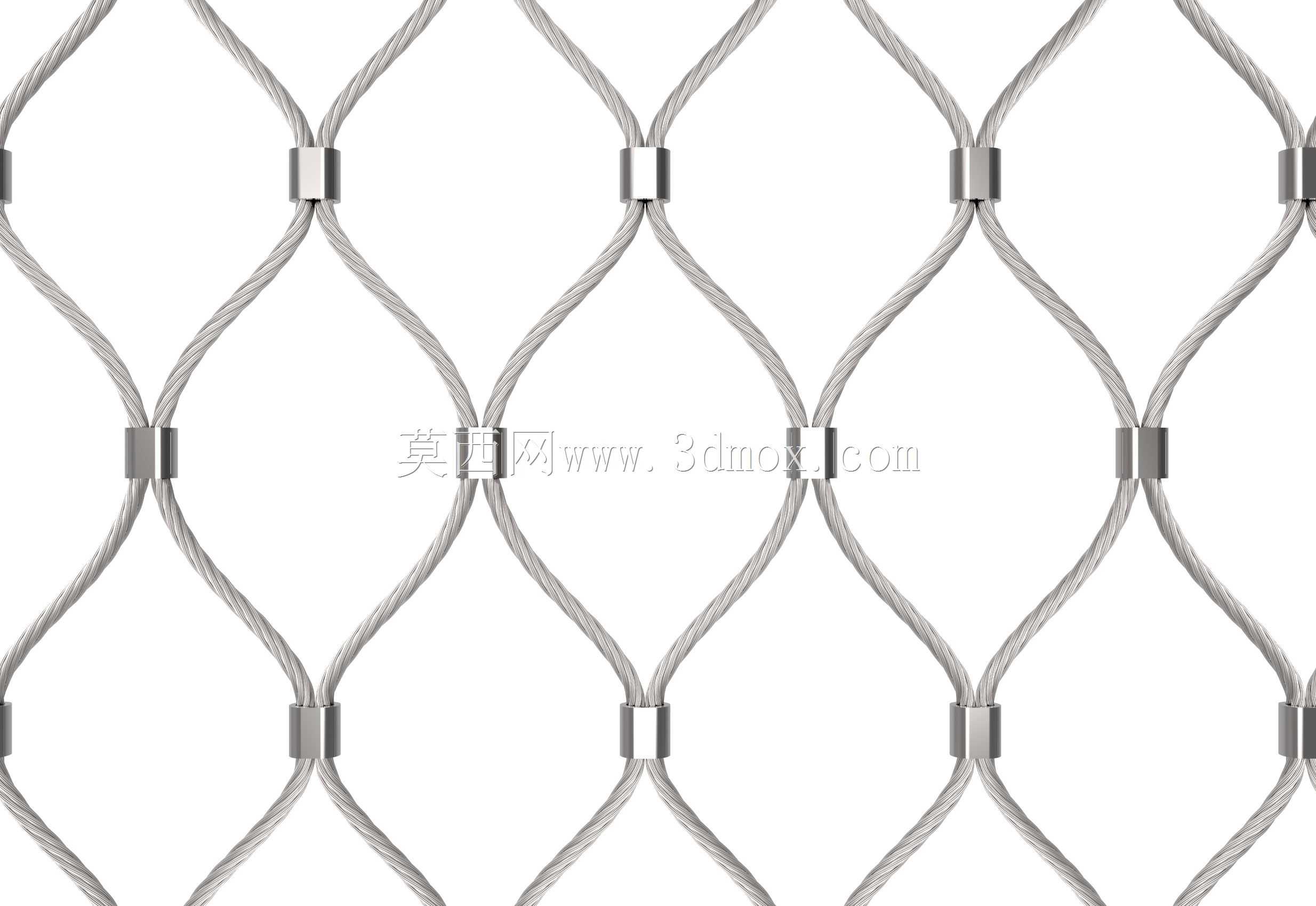

　　这类卡扣固定的菱形绳索套圈网，在山地边坡落石防护、动物园猛兽区围网、市政桥梁临边防护、建筑外立面防坠设施、游乐设施安全围护场景中都有大量应用，和传统焊接钢丝网、编织勾花网不同，它的柔性特质可以在承受冲击载荷时通过网面变形卸力，不会像刚性网那样受冲击后出现焊缝崩裂、网片整体碎裂的问题。从结构设计逻辑来看，每根绳索采用多股细钢丝捻制而成，单根绳体的破断拉力可以根据防护等级需求调整钢丝直径与捻制股数，节点位置采用不锈钢套圈卡扣压接固定，卡扣在压合后会牢牢抱紧交叉位置的两根绳索，避免绳索受拉时出现节点滑移、网孔变形超差的问题，菱形网孔的排布方式可以让网面在任意方向受拉时都能均匀传递载荷，不会出现局部应力集中导致的单根绳索提前破断。

　　做三维建模的时候，要先确定网面的整体幅宽与安装边界，常规临边防护用的网幅宽度多在1-2m区间，长度可以根据安装面的实际尺寸拼接，网孔的菱形边长根据防护对象调整，比如防坠物场景下网孔对角线尺寸要控制在100mm以内，避免小尺寸物件从网孔中穿出，边坡防护场景下网孔可以适当放大到200-300mm，在保证防护强度的同时降低整体自重。节点卡扣的尺寸要和绳索直径匹配，卡扣的压接深度需要保证绳索被抱紧后，绳体的外层钢丝不会被压伤，同时卡扣本身的边缘要做圆角处理，避免安装过程中划伤施工人员，也防止长期使用过程中卡扣边缘磨损绳索外层，降低网体的整体使用寿命。安装边界的设计要考虑网面的张紧度，柔性网如果张紧度过高，受冲击时没有足够的变形卸力空间，

　　会直接把冲击载荷传递到固定支座上，容易造成支座连接螺栓断裂；如果张紧度过低，网面受载后垂度过大，会导致防护间隙超标，起不到应有的防护作用。建模时需要还原绳索的捻制纹理，不能简单用圆柱代替绳体，否则渲染和工程校验时无法准确模拟绳体的弯曲半径限制——多股捻制的绳索有最小弯曲半径要求，如果安装时弯折半径小于绳径的6倍，会导致绳内钢丝出现塑性变形，大幅降低绳索的破断拉力。卡扣的压接位置要精准对齐绳索交叉点，每个卡扣的压合方向保持一致，既方便现场批量施工压接，也能保证所有节点的连接强度均匀。这类网体在实际使用中，除了静态的围护防护，还可以承受一定的动态冲击载荷，比如边坡落石冲击时，网面会通过菱形孔的变形、绳索的微量伸长、

　　卡扣的微量位移共同吸收冲击能量，把集中的冲击载荷分散到周边的固定支座上，避免局部受力过大。和普通编织网相比，卡扣固定的结构不会出现网孔在外力作用下持续变大的问题，编织网在长期受拉后节点会出现滑移，网孔越来越大最终失去防护作用，而压接卡扣的结构可以把节点位置牢牢锁死，长期使用后网孔尺寸变化率可以控制在5%以内，能长期保持稳定的防护性能。设计时还要考虑网体的防腐性能，户外使用的场景下绳索和卡扣都采用304或316不锈钢材质，避免长期日晒雨淋后出现锈蚀，沿海高盐雾区域要优先选用316材质，防止氯离子腐蚀导致绳体锈断。安装支座的位置要和现场的固定结构匹配，如果是安装在钢结构框架上，网体边缘可以通过连接环和框架上的预留孔固定；如果是安装在混凝土结构上，需要搭配膨胀螺栓和连接挂板，保证固定点的拉拔力满足防护等级要求。建模过程中还要预留网体拼接的连接余量，相邻两幅网拼接时，边缘的绳索要重叠1-2个网孔的距离，用同规格的卡扣压接固定，避免拼接位置出现防护缝隙。
